9. 物理课上，同学们利用压强计研究液体内部压强，进行了如下的操作。
(1)图6-4-5中的U形管
(2)实验前，用手指按压橡皮膜，发现U形管中的液面升降灵活，说明该装置
(3)实验中液体内部的压强是通过微小压强计
图6-4-5
(4)通过比较
(5)通过比较D、E两图，可探究液体压强与
(6)通过比较A、B、C三图，可得出结论：
在同种液体内部的相同深度，向各个方向的压强
(1)图6-4-5中的U形管
不可以
（选填“可以”或“不可以”）看作连通器，理由是U形管左侧未与大气相通
。(2)实验前，用手指按压橡皮膜，发现U形管中的液面升降灵活，说明该装置
不漏气
（选填“漏气”或“不漏气”）。(3)实验中液体内部的压强是通过微小压强计
U形管两侧液面高度差的大小
来反映的。图6-4-5
(4)通过比较
BD
两图，可得出结论：同一种液体的压强与液体深度有关。(5)通过比较D、E两图，可探究液体压强与
液体密度
的关系。(6)通过比较A、B、C三图，可得出结论：
在同种液体内部的相同深度，向各个方向的压强
相等
。答案
9.(1)不可以 U形管左侧未与大气相通
(2)不漏气
(3)U形管两侧液面高度差的大小
(4)BD
(5)液体密度
(6)相等
(2)不漏气
(3)U形管两侧液面高度差的大小
(4)BD
(5)液体密度
(6)相等
解析
【分析】
本题围绕液体内部压强实验展开，需结合连通器定义、实验装置特点、转换法、控制变量法等分析各问题：
1. 连通器的判断依据是“上端开口、底部相连通”，据此判断U形管是否符合连通器条件；
2. 按压橡皮膜时，若装置不漏气，U形管液面会灵活升降，漏气则液面变化异常；
3. 实验中利用转换法，将不易观察的压强转换为U形管两侧液面的高度差；
4. 探究压强与深度的关系时，需控制液体密度相同，改变深度，据此选取对应图；
5. D、E两图中深度相同、液体密度不同，据此判断探究的变量；
6. A、B、C三图是同种液体、同一深度、不同方向，观察液面高度差得出压强规律。
【解析】
(1) 连通器的定义是“上端开口、底部互相连通的容器”，图中U形管的左侧通过橡皮管与橡皮膜相连，未与大气相通，不满足连通器的条件，因此不可以看作连通器，理由是U形管左侧未与大气相通。
(2) 实验前按压橡皮膜，若U形管中的液面升降灵活，说明装置气密性良好，即不漏气；若装置漏气，液面会变化不明显。
(3) 液体内部压强的大小无法直接观察，实验中通过微小压强计U形管两侧液面高度差的大小来反映压强大小，这是转换法的应用。
(4) 要得出“同一种液体的压强与液体深度有关”的结论，需控制液体密度相同，改变深度，图中B、D两图均为水（同种液体），深度不同，U形管液面高度差不同，因此选BD。
(5) D、E两图中，压强计的深度相同，液体分别是水和盐水（密度不同），因此探究的是液体压强与液体密度的关系。
(6) A、B、C三图中，液体都是水（同种），深度相同，压强计的方向不同，U形管两侧液面高度差相同，因此结论是：同种液体内部相同深度，向各个方向的压强相等。
【答案】
(1) 不可以；U形管左侧未与大气相通
(2) 不漏气
(3) U形管两侧液面高度差的大小
(4) BD
(5) 液体密度
(6) 相等
【知识点】
连通器的概念；液体内部压强的特点；转换法
【点评】
本题考查液体内部压强实验的基础内容，涉及连通器判断、装置气密性、实验方法及控制变量法的应用，注重对实验原理和操作细节的理解，是典型的基础实验题。
【难度系数】
0.8
本题围绕液体内部压强实验展开，需结合连通器定义、实验装置特点、转换法、控制变量法等分析各问题：
1. 连通器的判断依据是“上端开口、底部相连通”，据此判断U形管是否符合连通器条件；
2. 按压橡皮膜时，若装置不漏气，U形管液面会灵活升降，漏气则液面变化异常；
3. 实验中利用转换法，将不易观察的压强转换为U形管两侧液面的高度差；
4. 探究压强与深度的关系时，需控制液体密度相同，改变深度，据此选取对应图；
5. D、E两图中深度相同、液体密度不同，据此判断探究的变量；
6. A、B、C三图是同种液体、同一深度、不同方向，观察液面高度差得出压强规律。
【解析】
(1) 连通器的定义是“上端开口、底部互相连通的容器”，图中U形管的左侧通过橡皮管与橡皮膜相连，未与大气相通，不满足连通器的条件，因此不可以看作连通器，理由是U形管左侧未与大气相通。
(2) 实验前按压橡皮膜，若U形管中的液面升降灵活，说明装置气密性良好，即不漏气；若装置漏气，液面会变化不明显。
(3) 液体内部压强的大小无法直接观察，实验中通过微小压强计U形管两侧液面高度差的大小来反映压强大小，这是转换法的应用。
(4) 要得出“同一种液体的压强与液体深度有关”的结论，需控制液体密度相同，改变深度，图中B、D两图均为水（同种液体），深度不同，U形管液面高度差不同，因此选BD。
(5) D、E两图中，压强计的深度相同，液体分别是水和盐水（密度不同），因此探究的是液体压强与液体密度的关系。
(6) A、B、C三图中，液体都是水（同种），深度相同，压强计的方向不同，U形管两侧液面高度差相同，因此结论是：同种液体内部相同深度，向各个方向的压强相等。
【答案】
(1) 不可以；U形管左侧未与大气相通
(2) 不漏气
(3) U形管两侧液面高度差的大小
(4) BD
(5) 液体密度
(6) 相等
【知识点】
连通器的概念；液体内部压强的特点；转换法
【点评】
本题考查液体内部压强实验的基础内容，涉及连通器判断、装置气密性、实验方法及控制变量法的应用，注重对实验原理和操作细节的理解，是典型的基础实验题。
【难度系数】
0.8

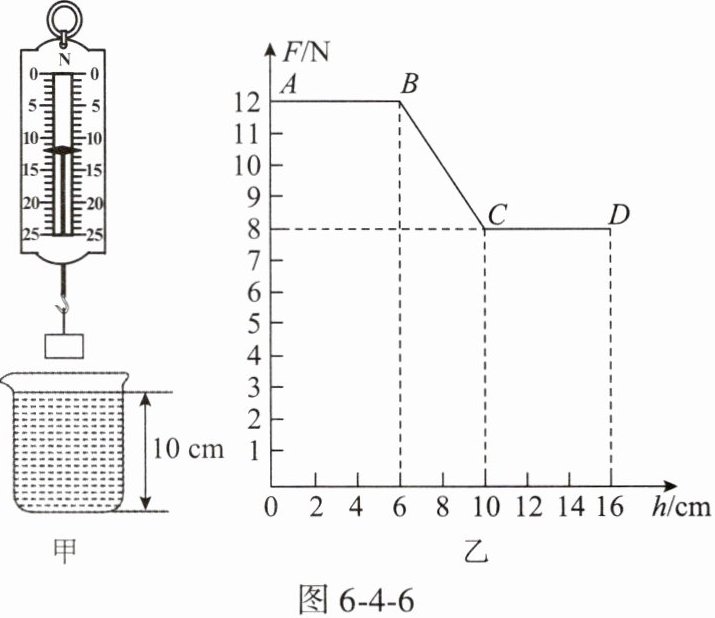

10. 如图 6-4-6 甲所示，用已调零的弹簧测力计吊着一圆柱体从盛水的烧杯上方某一高度缓慢匀速下降，烧杯中原来水的深度为 10 cm。圆柱体浸没后继续匀速下降，直到圆柱体底面与烧杯底部刚刚接触为止。图 6-4-6 乙是圆柱体下降过程中弹簧测力计示数 F 随圆柱体下降高度 h 变化的图像。求：（$\rho_{水}=1×10^{3}\ \mathrm{kg/m}^3$，$g$取$10\ \mathrm{N/kg}$）
(1)此圆柱体的重力；
(2)圆柱体未浸入水中时，烧杯底部受到水的压强；
(3)圆柱体浸没在水中时，受到的浮力；
(4)圆柱体浸没在水中排开水的质量。
(1)此圆柱体的重力；
(2)圆柱体未浸入水中时，烧杯底部受到水的压强；
(3)圆柱体浸没在水中时，受到的浮力；
(4)圆柱体浸没在水中排开水的质量。
答案
10.(1)12 N
(2)1 000 Pa
(3)4 N
(4)0.4 kg
(2)1 000 Pa
(3)4 N
(4)0.4 kg
解析
【分析】
本题需结合弹簧测力计示数随圆柱体下降高度变化的图像，分析圆柱体的受力状态，利用重力、液体压强、浮力的相关公式解题。步骤如下：
1. 解读图像：AB段圆柱体未浸入水中，弹簧测力计示数等于圆柱体重力；BC段圆柱体逐渐浸入水中，拉力减小；CD段圆柱体完全浸没，拉力不变。
2. 求重力：取AB段的弹簧测力计示数即为圆柱体重力。
3. 求未浸入时烧杯底部水的压强：利用液体压强公式，代入原水深计算。
4. 求浸没时浮力：用称重法，即浮力等于重力减去浸没时的拉力。
5. 求排开水的质量：根据阿基米德原理，排开水的重力等于浮力，再由重力公式计算质量。
【解析】
(1) 由图乙可知，当圆柱体未浸入水中时（AB段），弹簧测力计的示数等于圆柱体的重力，因此圆柱体的重力 $ G = 12\ \mathrm{N} $。
(2) 圆柱体未浸入水中时，烧杯内水的深度 $ h = 10\ \mathrm{cm} = 0.1\ \mathrm{m} $，根据液体压强公式 $ p = \rho_{\mathrm{水}}gh $，代入数据得：
$ p = 1 × 10^3\ \mathrm{kg/m}^3 × 10\ \mathrm{N/kg} × 0.1\ \mathrm{m} = 1000\ \mathrm{Pa} $。
(3) 圆柱体浸没在水中时，弹簧测力计的示数 $ F_{\mathrm{拉}} = 8\ \mathrm{N} $，根据称重法，圆柱体受到的浮力：
$ F_{\mathrm{浮}} = G - F_{\mathrm{拉}} = 12\ \mathrm{N} - 8\ \mathrm{N} = 4\ \mathrm{N} $。
(4) 根据阿基米德原理，圆柱体浸没时排开水的重力 $ G_{\mathrm{排}} = F_{\mathrm{浮}} = 4\ \mathrm{N} $，由 $ G = mg $ 得，排开水的质量：
$ m_{\mathrm{排}} = \frac{G_{\mathrm{排}}}{g} = \frac{4\ \mathrm{N}}{10\ \mathrm{N/kg}} = 0.4\ \mathrm{kg} $。
【答案】
(1)12 N；(2)1000 Pa；(3)4 N；(4)0.4 kg
【知识点】
重力、液体压强、浮力
【点评】
本题结合图像分析物理过程，考查力学基础计算，关键是从图像中提取对应状态的力的大小，属于常见的力学综合题，难度适中。
【难度系数】
0.5
本题需结合弹簧测力计示数随圆柱体下降高度变化的图像，分析圆柱体的受力状态，利用重力、液体压强、浮力的相关公式解题。步骤如下：
1. 解读图像：AB段圆柱体未浸入水中，弹簧测力计示数等于圆柱体重力；BC段圆柱体逐渐浸入水中，拉力减小；CD段圆柱体完全浸没，拉力不变。
2. 求重力：取AB段的弹簧测力计示数即为圆柱体重力。
3. 求未浸入时烧杯底部水的压强：利用液体压强公式，代入原水深计算。
4. 求浸没时浮力：用称重法，即浮力等于重力减去浸没时的拉力。
5. 求排开水的质量：根据阿基米德原理，排开水的重力等于浮力，再由重力公式计算质量。
【解析】
(1) 由图乙可知，当圆柱体未浸入水中时（AB段），弹簧测力计的示数等于圆柱体的重力，因此圆柱体的重力 $ G = 12\ \mathrm{N} $。
(2) 圆柱体未浸入水中时，烧杯内水的深度 $ h = 10\ \mathrm{cm} = 0.1\ \mathrm{m} $，根据液体压强公式 $ p = \rho_{\mathrm{水}}gh $，代入数据得：
$ p = 1 × 10^3\ \mathrm{kg/m}^3 × 10\ \mathrm{N/kg} × 0.1\ \mathrm{m} = 1000\ \mathrm{Pa} $。
(3) 圆柱体浸没在水中时，弹簧测力计的示数 $ F_{\mathrm{拉}} = 8\ \mathrm{N} $，根据称重法，圆柱体受到的浮力：
$ F_{\mathrm{浮}} = G - F_{\mathrm{拉}} = 12\ \mathrm{N} - 8\ \mathrm{N} = 4\ \mathrm{N} $。
(4) 根据阿基米德原理，圆柱体浸没时排开水的重力 $ G_{\mathrm{排}} = F_{\mathrm{浮}} = 4\ \mathrm{N} $，由 $ G = mg $ 得，排开水的质量：
$ m_{\mathrm{排}} = \frac{G_{\mathrm{排}}}{g} = \frac{4\ \mathrm{N}}{10\ \mathrm{N/kg}} = 0.4\ \mathrm{kg} $。
【答案】
(1)12 N；(2)1000 Pa；(3)4 N；(4)0.4 kg
【知识点】
重力、液体压强、浮力
【点评】
本题结合图像分析物理过程，考查力学基础计算，关键是从图像中提取对应状态的力的大小，属于常见的力学综合题，难度适中。
【难度系数】
0.5
