11. 现有一串小彩灯，每个小彩灯的额定电压为5 V，将这一串小彩灯接入220 V的电路中，为了使小彩灯均正常发光，要串联________个小彩灯。小彩灯的结构如图所示，在正常情况下，细金属丝由于表面有氧化铜而与灯丝支架不导通，加上大于200 V的电压后，氧化铜被击穿，细金属丝与灯丝支架导通；当其中一个小彩灯灯丝烧断的瞬间，其细金属丝两端的电压达到________V，细金属丝与灯丝支架导通，保证其他小彩灯继续发光。
答案
44
; 220
; 220

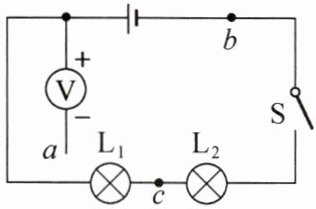

12. 如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线的一端.闭合开关,a与b相连时,电压表示数为6 V;a与c相连时,电压表示数为4.5 V,此时灯$\mathrm{L}_{2}$两端的电压为________V.
答案
1.5

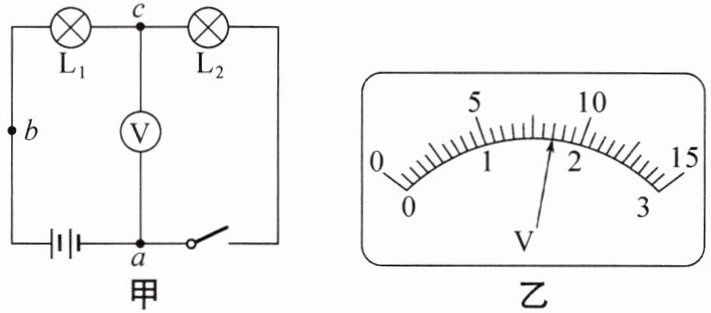

13. 在如图甲所示的电路中，电源由四节干电池串联而成，闭合开关，电压表的示数如图乙所示。
(1)灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的连接方式是________联，$\mathrm{L}_{2}$两端的电压为________V.
(2)为测量电源电压，小明直接将导线由$c$点改接到$b$点，实验没有成功，原因是________
______.
(1)灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的连接方式是________联，$\mathrm{L}_{2}$两端的电压为________V.
(2)为测量电源电压，小明直接将导线由$c$点改接到$b$点，实验没有成功，原因是________
______.
答案
串
; 1.7
; 电源电
; 压超过电压表量程
; 1.7
; 电源电
; 压超过电压表量程

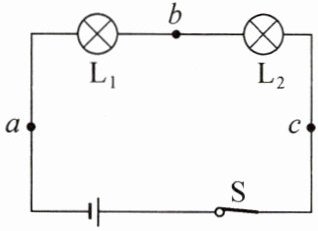

14. 在如图所示的电路中，$\mathrm{L}_2$比$\mathrm{L}_1$亮，小明猜想这是因为$\mathrm{L}_2$更靠近电源正极，通过$\mathrm{L}_2$的电流更大. 下列做法中，不能判断其猜想是否正确的是 （$\boldsymbol{}$）
A. 对调电源的正、负极
B. 交换$\mathrm{L}_1$和$\mathrm{L}_2$的位置
C. 测量$a、b、c$三点的电流大小
D. 测量$\mathrm{L}_1$及$\mathrm{L}_2$两端的电压大小
A. 对调电源的正、负极
B. 交换$\mathrm{L}_1$和$\mathrm{L}_2$的位置
C. 测量$a、b、c$三点的电流大小
D. 测量$\mathrm{L}_1$及$\mathrm{L}_2$两端的电压大小
答案
D
15. 河水在狭窄的河滩中流速快，到达宽阔的河滩后，变得平缓，电流是否也是这样呢？如图所示，导体的A端粗，B端细，则电流流过它时，下列说法正确的是（ ）
A. 从A端到B端，电流逐渐增大
B. 从A端到B端，电流逐渐减小
C. 从A端到B端，电流大小不变
D. 无法比较A、B两端中电流的大小
A. 从A端到B端，电流逐渐增大
B. 从A端到B端，电流逐渐减小
C. 从A端到B端，电流大小不变
D. 无法比较A、B两端中电流的大小
答案
C
