6. 如图所示,用电流表测量通过灯L的电流时,电流表所显示的数值实际上是通过它本身的电流值,我们将电流表所显示的数值当作通过灯L的电流值,这是因为________.
答案
串联电路中各处的电流是相等的
7. 甲、乙两根电阻丝串联接在电源电压恒定的电路中，则通过电阻丝甲、乙的电流之比$I_{甲1}:I_{乙1}=$______；若将电阻丝甲对折后，再与电阻丝乙串联接入该电路，则通过电阻丝甲、乙的电流之比$I_{甲2}:I_{乙2}=$______．
答案
1：1
; 1：1
; 1：1
8. 如图所示,当开关 S₁ 闭合、S₂ 断开时,电流表的示数为 0.24 A,则通过灯 L₂ 的电流是 ______A;当 S₁ 和 S₂ 都闭合时,电流表的示数为 0.56 A,则此时通过灯 L₁ 的电流为 ______A,通过灯 L₂ 的电流为 ______A.
答案
0.24
; 0.56
; 0
; 0.56
; 0

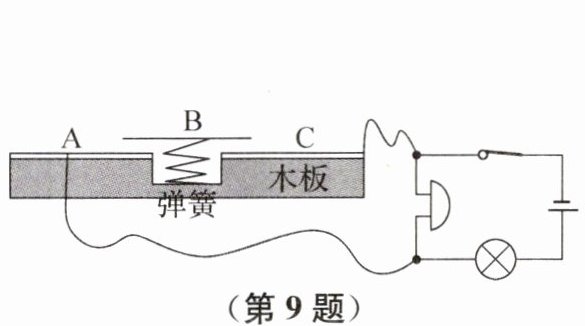

9. 如图所示为具有报警功能的文物展示台，它由木板、弹簧、金属片 A、B、C 和报警电路组成。当把物品放在展示台上时，金属片 A、C 接通，电铃被________，此时通过金属片的电流的方向为________（选填“由 A 到 B”或“由 B 到 A”）；把物品撤走，金属片 B 在弹力的作用下与金属片 A、C 分开，此时通过灯泡和电铃的电流________（选填“相等”或“不相等”）。
答案
短路
; 由A到B
; 相等
; 由A到B
; 相等

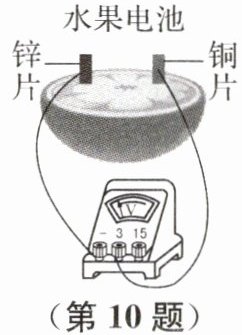

10. 芳芳同学听完老师对电路知识的介绍后，回家取半个橙子，把铜片和锌片插入其中，自制了一个水果电池，用电压表测量水果电池的电压，如图所示。电压表示数为0.5 V，则锌片是水果电池的________（选填“正极”或“负极”）；若想提供更高的电压，可将两个相同的水果电池________（选填“串联”或“并联”）。
答案
负极
; 串联
; 串联
