16. 用如图所示的电路来探究电路中电压的规律，电源是两节新干电池，第一次测量时电压表按图示接入电路，下列说法正确的是（ ）
A. 该实验是探究并联电路中电压的规律
B. 电压表测量的是$\mathrm{L}_{1}$两端的电压
C. 为了安全，电压表应选用$0～15\ \mathrm{V}$量程
D. 多次更换不同规格的灯泡进行实验，是为了寻找普遍规律
A. 该实验是探究并联电路中电压的规律
B. 电压表测量的是$\mathrm{L}_{1}$两端的电压
C. 为了安全，电压表应选用$0～15\ \mathrm{V}$量程
D. 多次更换不同规格的灯泡进行实验，是为了寻找普遍规律
答案
D

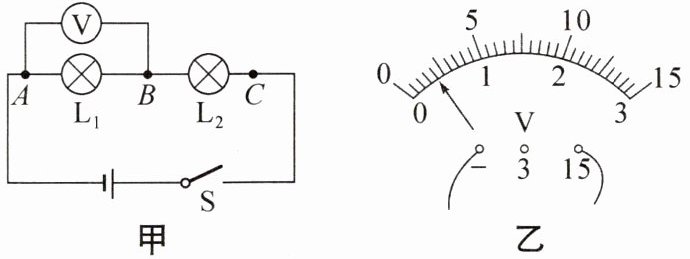

17. 小英同学做“探究串联电路的电压规律”的实验，采用的电路如图甲所示。
(1)小英根据图甲进行电路连接，当她连接好最后一根导线时，两灯立即发光，说明小英连接电路时开关处于________状态。她还观察到电压表示数如图乙所示，为了使实验结果更准确，接下来她应该断开开关，________。
(2)小英应选择多只规格________（选填“相同”或“不同”）的小灯泡进行多次测量，目的是________。
(3)小英在测出灯泡$\mathrm{L}_{1}$两端的电压后，为了节省时间，在图甲实验基础上使电压表接B点的导线不动，接A点的导线改接到C点。她用这种方法________（选填“能”或“不能”）测出$\mathrm{L}_{2}$两端的电压。

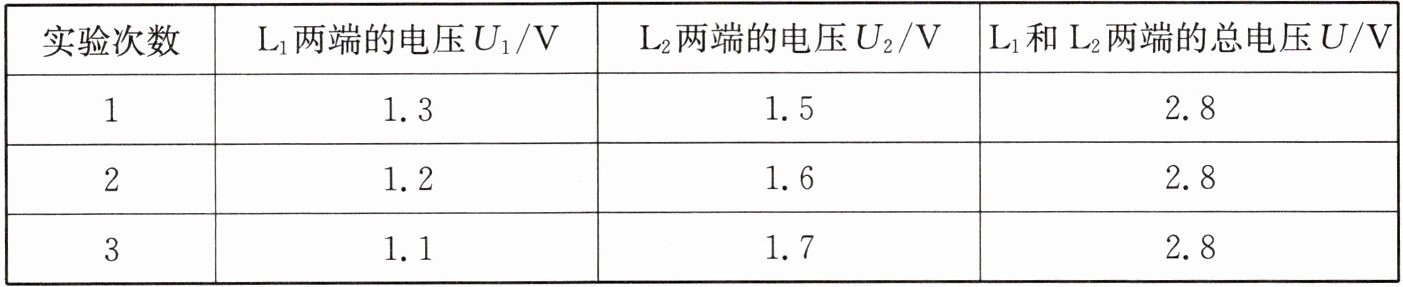

(4)通过分析表中的三次实验数据，可得出结论：______（用表中字母写出表达式）。
(1)小英根据图甲进行电路连接，当她连接好最后一根导线时，两灯立即发光，说明小英连接电路时开关处于________状态。她还观察到电压表示数如图乙所示，为了使实验结果更准确，接下来她应该断开开关，________。
(2)小英应选择多只规格________（选填“相同”或“不同”）的小灯泡进行多次测量，目的是________。
(3)小英在测出灯泡$\mathrm{L}_{1}$两端的电压后，为了节省时间，在图甲实验基础上使电压表接B点的导线不动，接A点的导线改接到C点。她用这种方法________（选填“能”或“不能”）测出$\mathrm{L}_{2}$两端的电压。
(4)通过分析表中的三次实验数据，可得出结论：______（用表中字母写出表达式）。
答案
闭合
; 改用电压表的小量程
; 不同
; 寻找普遍规律
; 不能
; $U = U_1 + U_2$
; 改用电压表的小量程
; 不同
; 寻找普遍规律
; 不能
; $U = U_1 + U_2$

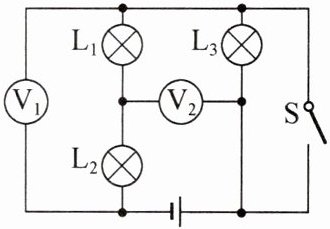

18. 在如图所示的电路中，电源电压不变，当开关S断开时，V₁的示数为5 V，V₂的示数为7 V；当开关S闭合时，V₁的示数为9 V，V₂的示数为5.4 V.
(1)电源电压为多少？
(2)开关S断开时，L₁、L₂和L₃两端的电压各为多少？
(1)电源电压为多少？
(2)开关S断开时，L₁、L₂和L₃两端的电压各为多少？
答案
解：
(1)当开关S闭合时，$L_3$被短路，$L_1$与$L_2$串联，电压表$V_1$测电源电压，则电源电压$U = 9V。$ (2)当开关S断开时，$L_1$、$L_2$、$L_3$串联，$V_1$测$L_1$与$L_2$两端的总电压，$V_2$测$L_1$与$L_3$两端的总电压。 $L_3$两端的电压$U_3 = U - U_{V1}=9V - 5V = 4V；$ $L_2$两端的电压$U_2 = U - U_{V2}=9V - 7V = 2V；$ $L_1$两端的电压$U_1 = U - U_2 - U_3=9V - 2V - 4V = 3V。$
(1)当开关S闭合时，$L_3$被短路，$L_1$与$L_2$串联，电压表$V_1$测电源电压，则电源电压$U = 9V。$ (2)当开关S断开时，$L_1$、$L_2$、$L_3$串联，$V_1$测$L_1$与$L_2$两端的总电压，$V_2$测$L_1$与$L_3$两端的总电压。 $L_3$两端的电压$U_3 = U - U_{V1}=9V - 5V = 4V；$ $L_2$两端的电压$U_2 = U - U_{V2}=9V - 7V = 2V；$ $L_1$两端的电压$U_1 = U - U_2 - U_3=9V - 2V - 4V = 3V。$
