1. 下列有关电路的说法，错误的是（
A.电源是把电能转化为其他形式的能的装置
B.用电器是利用电能进行工作的装置
C.导线的作用是形成电流的路径
D.开关的作用是控制电路的通和断
A
）A.电源是把电能转化为其他形式的能的装置
B.用电器是利用电能进行工作的装置
C.导线的作用是形成电流的路径
D.开关的作用是控制电路的通和断
答案
1.A
解析
【分析】
要解决这道题，需明确电路的四个基本组成部分（电源、用电器、导线、开关）各自的功能，逐一分析每个选项的表述是否正确，找出错误选项。解题思路是先回忆各电路元件的作用，再对应选项判断正误即可。
【解析】
逐一分析各选项：
1. 选项A：电源的作用是将其他形式的能转化为电能（如干电池将化学能转化为电能），而非把电能转化为其他形式的能，该表述错误。
2. 选项B：用电器工作时消耗电能，将电能转化为所需的其他形式的能，是利用电能进行工作的装置，表述正确。
3. 选项C：导线用于连接电路各元件，形成电流的流通路径，表述正确。
4. 选项D：开关的核心作用是控制电路的接通与断开，表述正确。
综上，错误的说法是选项A。
【答案】
A
【知识点】
电路的组成；电路元件的作用
【点评】
本题考查电路基础组成元件的功能，属于概念辨析类基础题，需要准确记忆各电路元件的作用，难度较低，适合巩固电路入门知识。
【难度系数】
0.8
要解决这道题，需明确电路的四个基本组成部分（电源、用电器、导线、开关）各自的功能，逐一分析每个选项的表述是否正确，找出错误选项。解题思路是先回忆各电路元件的作用，再对应选项判断正误即可。
【解析】
逐一分析各选项：
1. 选项A：电源的作用是将其他形式的能转化为电能（如干电池将化学能转化为电能），而非把电能转化为其他形式的能，该表述错误。
2. 选项B：用电器工作时消耗电能，将电能转化为所需的其他形式的能，是利用电能进行工作的装置，表述正确。
3. 选项C：导线用于连接电路各元件，形成电流的流通路径，表述正确。
4. 选项D：开关的核心作用是控制电路的接通与断开，表述正确。
综上，错误的说法是选项A。
【答案】
A
【知识点】
电路的组成；电路元件的作用
【点评】
本题考查电路基础组成元件的功能，属于概念辨析类基础题，需要准确记忆各电路元件的作用，难度较低，适合巩固电路入门知识。
【难度系数】
0.8
2.汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，下列说法正确的是（
A.两灯一定是串联
B.两灯不一定是并联
C.两灯两端的电压一定相等
D.通过两灯的电流一定相等
C
）A.两灯一定是串联
B.两灯不一定是并联
C.两灯两端的电压一定相等
D.通过两灯的电流一定相等
答案
2.C
解析
【分析】
要解决这道题，需先根据串并联电路的特点判断转向灯的连接方式，再结合串并联电路的电压、电流规律逐一分析选项：首先，串联电路中各用电器相互影响，一个损坏则其他都无法工作；并联电路中各支路独立工作、互不影响。题目中一个转向灯损坏时另一个仍能正常工作，说明两灯是并联，据此排除错误选项后，再结合并联电路的电压、电流规律分析剩余选项。
【解析】
1. 判断连接方式：串联电路用电器互相影响，并联电路互不影响。题目中一个转向灯损坏，另一个仍能工作，说明两灯为并联，故A（两灯一定串联）、B（两灯不一定并联）错误。
2. 分析电压：并联电路各支路两端电压相等，因此两灯两端的电压一定相等，C正确。
3. 分析电流：并联电路中电流I=U/R，若两灯规格不同（电阻不同），则电流不同，题目未说明两灯规格相同，故通过两灯的电流不一定相等，D错误。
【答案】
C
【知识点】
并联电路特点、串并联电路判断
【点评】
本题考查串并联电路的特点，核心是根据用电器是否独立工作判断连接方式，再结合并联电路的电压、电流规律分析选项，属于初中物理基础题，难度较低。
【难度系数】
0.6
要解决这道题，需先根据串并联电路的特点判断转向灯的连接方式，再结合串并联电路的电压、电流规律逐一分析选项：首先，串联电路中各用电器相互影响，一个损坏则其他都无法工作；并联电路中各支路独立工作、互不影响。题目中一个转向灯损坏时另一个仍能正常工作，说明两灯是并联，据此排除错误选项后，再结合并联电路的电压、电流规律分析剩余选项。
【解析】
1. 判断连接方式：串联电路用电器互相影响，并联电路互不影响。题目中一个转向灯损坏，另一个仍能工作，说明两灯为并联，故A（两灯一定串联）、B（两灯不一定并联）错误。
2. 分析电压：并联电路各支路两端电压相等，因此两灯两端的电压一定相等，C正确。
3. 分析电流：并联电路中电流I=U/R，若两灯规格不同（电阻不同），则电流不同，题目未说明两灯规格相同，故通过两灯的电流不一定相等，D错误。
【答案】
C
【知识点】
并联电路特点、串并联电路判断
【点评】
本题考查串并联电路的特点，核心是根据用电器是否独立工作判断连接方式，再结合并联电路的电压、电流规律分析选项，属于初中物理基础题，难度较低。
【难度系数】
0.6
3.家庭照明用的电灯之间是并联的，下列情况中可作为判断依据的是（
A.闭合开关，电灯会发光
B.熄灭任何一只电灯，都不会影响其他电灯的亮与灭
C.断开总开关，所有电灯都会熄灭
D.只有把接线情况整理清楚，才能进行判断
B
）A.闭合开关，电灯会发光
B.熄灭任何一只电灯，都不会影响其他电灯的亮与灭
C.断开总开关，所有电灯都会熄灭
D.只有把接线情况整理清楚，才能进行判断
答案
3.B
解析
【分析】要判断家庭照明电灯为并联的依据，需明确并联电路的核心特征：各用电器独立工作、互不影响；而串联电路中各用电器互相影响，一个用电器工作状态改变会影响其他用电器。需逐一分析选项是否符合并联电路的这一特点。
【解析】逐个分析选项：A选项，闭合开关电灯发光，串联、并联电路闭合开关都能使灯发光，无法作为判断依据，错误；B选项，熄灭任意一只电灯，其他电灯的亮灭不受影响，符合并联电路各用电器独立工作的特点，正确；C选项，断开总开关所有灯熄灭，串联电路总开关控制全部用电器，并联电路总开关也能控制全部用电器，无法判断连接方式，错误；D选项，整理接线情况不是判断电路连接方式的合理依据，错误。
【答案】B
【知识点】并联电路的特点、家庭电路的连接
【点评】本题考查并联电路的基本特点，需准确掌握串并联电路的核心区别，属于基础题型，难度较低。
【难度系数】0.7
【解析】逐个分析选项：A选项，闭合开关电灯发光，串联、并联电路闭合开关都能使灯发光，无法作为判断依据，错误；B选项，熄灭任意一只电灯，其他电灯的亮灭不受影响，符合并联电路各用电器独立工作的特点，正确；C选项，断开总开关所有灯熄灭，串联电路总开关控制全部用电器，并联电路总开关也能控制全部用电器，无法判断连接方式，错误；D选项，整理接线情况不是判断电路连接方式的合理依据，错误。
【答案】B
【知识点】并联电路的特点、家庭电路的连接
【点评】本题考查并联电路的基本特点，需准确掌握串并联电路的核心区别，属于基础题型，难度较低。
【难度系数】0.7

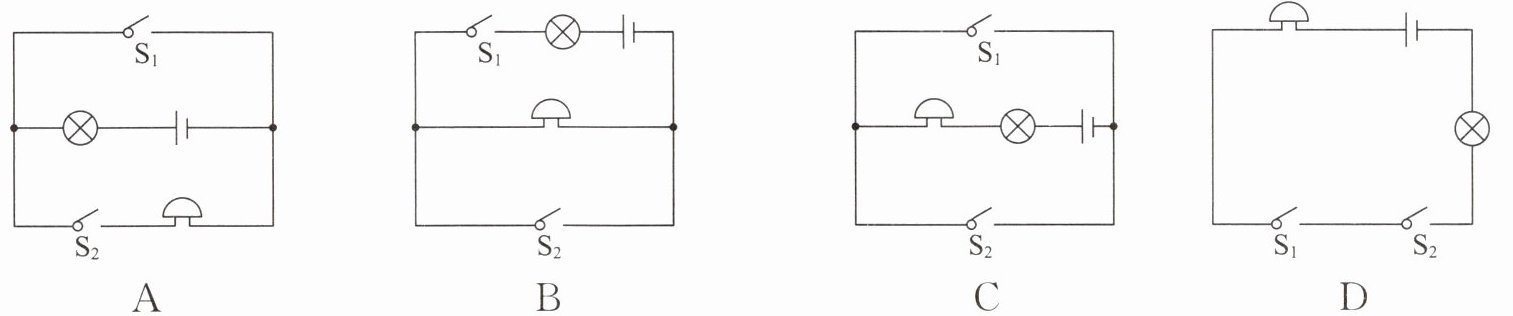

4.(2024·沛县月考)如图所示是小明为养牛场设计的四个电路.养牛场要求:当牛正常在牛场内吃草时开关$S_1$、$S_2$均处于闭合状态,指示灯亮,电铃不响;若牛跑出栅栏,相当于断开$S_2$,电铃响报警.图中所示的电路符合要求的是 (
B
)答案
4.B
解析
【分析】
要解决此题，需明确题目要求：当牛正常在牛场内时，开关$S_1$、$S_2$均闭合，指示灯亮、电铃不响；当牛跑出栅栏（断开$S_2$）时，电铃响报警。解题思路是逐一分析每个选项的电路，结合开关通断时用电器的工作状态，判断是否符合要求。
【解析】
逐一分析各选项：
选项A：当$S_1$、$S_2$均闭合时，$S_1$和$S_2$所在支路直接连通电源两极，造成电源短路，不符合电路安全要求，排除。
选项B：当$S_1$、$S_2$均闭合时，指示灯所在支路导通，指示灯亮；电铃所在支路被$S_2$的导线短路，电铃不响；当$S_2$断开时，电铃所在支路接入电路，电铃响，符合题目要求。
选项C：当$S_1$、$S_2$均闭合时，$S_1$和$S_2$所在支路短路了指示灯和电铃所在支路的电源，指示灯不亮，不符合要求，排除。
选项D：电路为串联电路，$S_1$、$S_2$均闭合时，电铃和指示灯都工作；断开$S_2$时，整个电路断路，电铃不响，不符合要求，排除。
【答案】
B
【知识点】
电路设计、串并联电路特点
【点评】
本题结合实际场景考查电路的分析与设计，需根据开关通断时用电器的工作状态判断电路是否符合要求，关键是明确通路、短路的特点。
【难度系数】
0.5
要解决此题，需明确题目要求：当牛正常在牛场内时，开关$S_1$、$S_2$均闭合，指示灯亮、电铃不响；当牛跑出栅栏（断开$S_2$）时，电铃响报警。解题思路是逐一分析每个选项的电路，结合开关通断时用电器的工作状态，判断是否符合要求。
【解析】
逐一分析各选项：
选项A：当$S_1$、$S_2$均闭合时，$S_1$和$S_2$所在支路直接连通电源两极，造成电源短路，不符合电路安全要求，排除。
选项B：当$S_1$、$S_2$均闭合时，指示灯所在支路导通，指示灯亮；电铃所在支路被$S_2$的导线短路，电铃不响；当$S_2$断开时，电铃所在支路接入电路，电铃响，符合题目要求。
选项C：当$S_1$、$S_2$均闭合时，$S_1$和$S_2$所在支路短路了指示灯和电铃所在支路的电源，指示灯不亮，不符合要求，排除。
选项D：电路为串联电路，$S_1$、$S_2$均闭合时，电铃和指示灯都工作；断开$S_2$时，整个电路断路，电铃不响，不符合要求，排除。
【答案】
B
【知识点】
电路设计、串并联电路特点
【点评】
本题结合实际场景考查电路的分析与设计，需根据开关通断时用电器的工作状态判断电路是否符合要求，关键是明确通路、短路的特点。
【难度系数】
0.5

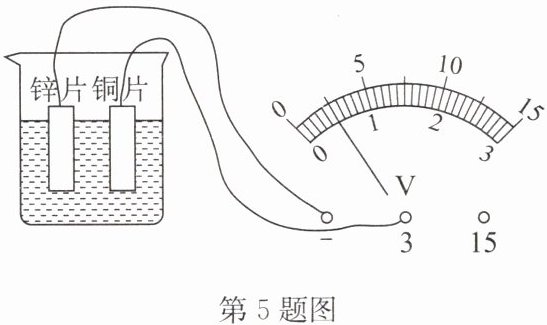

5.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池.试着用电压表测量这个自制电池的电压，如图所示.下列说法正确的是 （
A.锌片是电池的正极
B.该电池的电压是3V
C.电压表所用量程的分度值是0.5V
D.两个相同的电池串联后可提供更高的电压
D
）A.锌片是电池的正极
B.该电池的电压是3V
C.电压表所用量程的分度值是0.5V
D.两个相同的电池串联后可提供更高的电压
答案
5.D
解析
【分析】
要解决这道题，需结合电压表的使用规则、自制电池的正负极判断、电压表量程与分度值、串联电池的电压特点逐一分析选项：
1. 电池正负极判断：电压表使用时，电流从正接线柱流入、负接线柱流出，指针正向偏转，据此可判断电池的正负极；
2. 电压表读数：需先确定电压表选用的量程，再根据量程对应的分度值读取示数；
3. 串联电池的电压特点：串联电池组的总电压等于各串联电池电压之和，据此分析电压变化。
【解析】
逐一分析各选项：
选项A：电压表使用时，电流需从正接线柱流入、负接线柱流出，指针正向偏转。图中电压表“-”接线柱连接锌片，“3”接线柱连接铜片，说明电流从铜片流入电压表，因此铜片是电池的正极，锌片是负极，A错误。
选项B：电压表选用0~3V量程，该量程分度值为0.1V，指针指向0.6V刻度处，所以该电池电压为0.6V，不是3V，B错误。
选项C：电压表0~3V量程的分度值是0.1V，0~15V量程的分度值才是0.5V，C错误。
选项D：串联电池组的总电压等于各串联电池电压之和，因此两个相同的电池串联后可提供更高的电压，D正确。
【答案】
D
【知识点】
电压表的使用；电池正负极判断；串联电池的电压
【点评】
本题结合自制电池考查电压表的使用及电池的电压特点，需掌握电压表的读数方法、正负极判断规则，以及串联电池的电压规律，属于基础应用类题目，难度适中。
【难度系数】
0.6
要解决这道题，需结合电压表的使用规则、自制电池的正负极判断、电压表量程与分度值、串联电池的电压特点逐一分析选项：
1. 电池正负极判断：电压表使用时，电流从正接线柱流入、负接线柱流出，指针正向偏转，据此可判断电池的正负极；
2. 电压表读数：需先确定电压表选用的量程，再根据量程对应的分度值读取示数；
3. 串联电池的电压特点：串联电池组的总电压等于各串联电池电压之和，据此分析电压变化。
【解析】
逐一分析各选项：
选项A：电压表使用时，电流需从正接线柱流入、负接线柱流出，指针正向偏转。图中电压表“-”接线柱连接锌片，“3”接线柱连接铜片，说明电流从铜片流入电压表，因此铜片是电池的正极，锌片是负极，A错误。
选项B：电压表选用0~3V量程，该量程分度值为0.1V，指针指向0.6V刻度处，所以该电池电压为0.6V，不是3V，B错误。
选项C：电压表0~3V量程的分度值是0.1V，0~15V量程的分度值才是0.5V，C错误。
选项D：串联电池组的总电压等于各串联电池电压之和，因此两个相同的电池串联后可提供更高的电压，D正确。
【答案】
D
【知识点】
电压表的使用；电池正负极判断；串联电池的电压
【点评】
本题结合自制电池考查电压表的使用及电池的电压特点，需掌握电压表的读数方法、正负极判断规则，以及串联电池的电压规律，属于基础应用类题目，难度适中。
【难度系数】
0.6

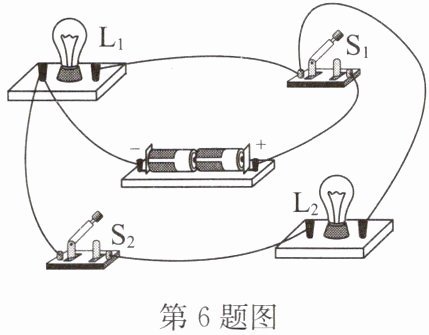

6.关于如图所示的实物电路，在$\mathrm{S}_1$、$\mathrm{S}_2$都闭合后，下列说法正确的是 （
A.通过$\mathrm{L}_1$与$\mathrm{L}_2$的电流一定相等
B.通过$\mathrm{L}_1$与$\mathrm{L}_2$的电流一定不相等
C.$\mathrm{L}_1$与$\mathrm{L}_2$两端的电压一定相等
D.$\mathrm{L}_1$与$\mathrm{L}_2$两端的电压之和等于电源电压
C
）A.通过$\mathrm{L}_1$与$\mathrm{L}_2$的电流一定相等
B.通过$\mathrm{L}_1$与$\mathrm{L}_2$的电流一定不相等
C.$\mathrm{L}_1$与$\mathrm{L}_2$两端的电压一定相等
D.$\mathrm{L}_1$与$\mathrm{L}_2$两端的电压之和等于电源电压
答案
6.C
解析
【分析】首先判断S₁、S₂都闭合后电路的连接方式：电流从电源正极流出，经S₁后分为两条支路，一条经L₁回到电源负极，另一条经L₂、S₂回到电源负极，因此L₁与L₂并联。再根据并联电路的电流、电压特点分析各选项即可。
【解析】当S₁、S₂都闭合时，L₁和L₂并联：
选项A：并联电路中电流I=U/R，若两灯电阻相等则电流相等，电阻不等则电流不等，因此“电流一定相等”不成立，A错误；
选项B：若两灯电阻相等，电流也会相等，因此“电流一定不相等”不成立，B错误；
选项C：并联电路各支路两端电压相等，都等于电源电压，因此L₁与L₂两端电压一定相等，C正确；
选项D：并联电路中各支路电压等于电源电压，并非“电压之和等于电源电压”，D错误。
【答案】C
【知识点】并联电路特点、电流与电压
【点评】本题考查并联电路的基本规律，核心是正确判断电路连接方式，再结合并联电路电压、电流的特点分析选项，属于基础电路题，需注意区分串并联电路的电压规律。
【难度系数】0.5
【解析】当S₁、S₂都闭合时，L₁和L₂并联：
选项A：并联电路中电流I=U/R，若两灯电阻相等则电流相等，电阻不等则电流不等，因此“电流一定相等”不成立，A错误；
选项B：若两灯电阻相等，电流也会相等，因此“电流一定不相等”不成立，B错误；
选项C：并联电路各支路两端电压相等，都等于电源电压，因此L₁与L₂两端电压一定相等，C正确；
选项D：并联电路中各支路电压等于电源电压，并非“电压之和等于电源电压”，D错误。
【答案】C
【知识点】并联电路特点、电流与电压
【点评】本题考查并联电路的基本规律，核心是正确判断电路连接方式，再结合并联电路电压、电流的特点分析选项，属于基础电路题，需注意区分串并联电路的电压规律。
【难度系数】0.5
