7.由电源、开关、导线和两个灯泡组成的电路中，用电压表测得两个灯泡两端的电压分别为2V和1V，则（
A.两灯可能并联
B.两灯一定是并联
C.两灯可能串联
D.通过两灯的电流一定相等
D
）A.两灯可能并联
B.两灯一定是并联
C.两灯可能串联
D.通过两灯的电流一定相等
答案
7.D
解析
【分析】
要解决这道题，需先明确串联和并联电路的核心规律：①并联电路中，各支路两端电压相等；②串联电路中，电流处处相等，总电压等于各用电器两端电压之和。题目中两灯电压分别为2V和1V，电压不相等，据此先判断电路类型，再分析电流特点即可。
【解析】
1. 判断电路类型：并联电路的基本特点是各支路电压相等，题中两灯电压分别为2V和1V，不相等，因此两灯不可能是并联，排除A、B选项；串联电路总电压等于各用电器电压之和，题中总电压为2V+1V=3V，符合串联电压规律，故两灯一定是串联，排除C选项。
2. 分析电流特点：串联电路的电流规律是电流处处相等，因此通过两灯的电流一定相等，D选项正确。
【答案】
D
【知识点】
串联电路的电流规律、并联电路的电压规律
【点评】
本题考查串并联电路的基本规律，关键在于牢记“并联电压相等、串联电流相等”的特点，易因混淆串并联的电压规律误判电路类型，需准确区分规律的应用场景。
【难度系数】
0.5
要解决这道题，需先明确串联和并联电路的核心规律：①并联电路中，各支路两端电压相等；②串联电路中，电流处处相等，总电压等于各用电器两端电压之和。题目中两灯电压分别为2V和1V，电压不相等，据此先判断电路类型，再分析电流特点即可。
【解析】
1. 判断电路类型：并联电路的基本特点是各支路电压相等，题中两灯电压分别为2V和1V，不相等，因此两灯不可能是并联，排除A、B选项；串联电路总电压等于各用电器电压之和，题中总电压为2V+1V=3V，符合串联电压规律，故两灯一定是串联，排除C选项。
2. 分析电流特点：串联电路的电流规律是电流处处相等，因此通过两灯的电流一定相等，D选项正确。
【答案】
D
【知识点】
串联电路的电流规律、并联电路的电压规律
【点评】
本题考查串并联电路的基本规律，关键在于牢记“并联电压相等、串联电流相等”的特点，易因混淆串并联的电压规律误判电路类型，需准确区分规律的应用场景。
【难度系数】
0.5

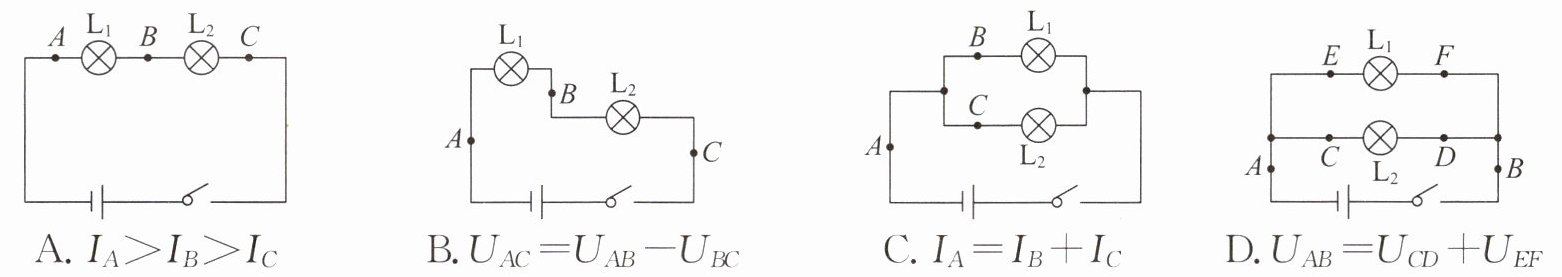

8. 下列电路图中,闭合开关后,电压、电流关系正确的是 (
A.$ I_A ＞ I_B ＞ I_C $
B.$ U_{AC} = U_{AB} - U_{BC} $
C.$ I_A = I_B + I_C $
D.$ U_{AB} = U_{CD} + U_{EF} $
C
)A.$ I_A ＞ I_B ＞ I_C $
B.$ U_{AC} = U_{AB} - U_{BC} $
C.$ I_A = I_B + I_C $
D.$ U_{AB} = U_{CD} + U_{EF} $
答案
8.C
解析
【分析】
要判断各选项的电压、电流关系，需先明确每个选项对应的电路连接方式，再结合串并联电路的电流、电压规律逐一分析：
1. 选项A：对应串联电路，串联电路电流处处相等，因此IA、IB、IC大小相等，并非IA＞IB＞IC，故A错误。
2. 选项B：对应串联电路，串联电路总电压等于各部分电路电压之和，即UAC=UAB+UBC，而非UAC=UAB-UBC，故B错误。
3. 选项C：对应并联电路，A点在干路，B、C分别在两条支路上，根据并联电路电流规律，干路电流等于各支路电流之和，即IA=IB+IC，故C正确。
4. 选项D：对应并联电路，AB为电源两端，CD、EF均为并联支路，并联电路各支路电压等于电源电压，因此UAB=UCD=UEF，而非UAB=UCD+UEF，故D错误。
【解析】
逐个分析选项：
选项A：图A中L₁、L₂串联，串联电路电流处处相等，故IA=IB=IC，A错误。
选项B：图B中L₁、L₂串联，根据串联电路电压规律，总电压等于各用电器电压之和，即UAC=UAB+UBC，B错误。
选项C：图C中L₁、L₂并联，A点在干路，B、C分别在两条支路，根据并联电路电流规律，干路电流等于各支路电流之和，即IA=IB+IC，C正确。
选项D：图D中L₁、L₂并联，AB是电源两端，CD、EF为并联支路，并联电路各支路电压等于电源电压，故UAB=UCD=UEF，D错误。
【答案】
C
【知识点】
串联电路电流规律、并联电路电流规律、并联电路电压规律
【点评】
本题考查串并联电路的电流、电压基本规律，需先判断电路连接方式，再结合对应规律分析，属于基础题型，侧重对基本规律的应用。
【难度系数】
0.5
要判断各选项的电压、电流关系，需先明确每个选项对应的电路连接方式，再结合串并联电路的电流、电压规律逐一分析：
1. 选项A：对应串联电路，串联电路电流处处相等，因此IA、IB、IC大小相等，并非IA＞IB＞IC，故A错误。
2. 选项B：对应串联电路，串联电路总电压等于各部分电路电压之和，即UAC=UAB+UBC，而非UAC=UAB-UBC，故B错误。
3. 选项C：对应并联电路，A点在干路，B、C分别在两条支路上，根据并联电路电流规律，干路电流等于各支路电流之和，即IA=IB+IC，故C正确。
4. 选项D：对应并联电路，AB为电源两端，CD、EF均为并联支路，并联电路各支路电压等于电源电压，因此UAB=UCD=UEF，而非UAB=UCD+UEF，故D错误。
【解析】
逐个分析选项：
选项A：图A中L₁、L₂串联，串联电路电流处处相等，故IA=IB=IC，A错误。
选项B：图B中L₁、L₂串联，根据串联电路电压规律，总电压等于各用电器电压之和，即UAC=UAB+UBC，B错误。
选项C：图C中L₁、L₂并联，A点在干路，B、C分别在两条支路，根据并联电路电流规律，干路电流等于各支路电流之和，即IA=IB+IC，C正确。
选项D：图D中L₁、L₂并联，AB是电源两端，CD、EF为并联支路，并联电路各支路电压等于电源电压，故UAB=UCD=UEF，D错误。
【答案】
C
【知识点】
串联电路电流规律、并联电路电流规律、并联电路电压规律
【点评】
本题考查串并联电路的电流、电压基本规律，需先判断电路连接方式，再结合对应规律分析，属于基础题型，侧重对基本规律的应用。
【难度系数】
0.5
9. 如图所示,某电子元件的一个节点(分支点)O处共有三条线路,其中$I_1=5\mathrm{mA},I_2=9\mathrm{mA}$,以下电流中,可能为$I_3$大小的是（
A.5mA
B.9mA
C.14mA
D.0
C
）A.5mA
B.9mA
C.14mA
D.0
答案
9.C
解析
【分析】这道题考查基尔霍夫电流定律，解题思路是：对于节点O，根据基尔霍夫电流定律，节点处电流的代数和为0，即流入节点的电流之和等于流出节点的电流之和，由此推导I₃的可能大小，再结合选项判断。
【解析】根据基尔霍夫电流定律，节点O处电流的代数和为0，即$I_1 + I_2 + I_3 = 0$（电流方向可调整，不影响大小计算）。代入$I_1=5\mathrm{mA}$、$I_2=9\mathrm{mA}$，分情况讨论：
1. 若$I_1$、$I_2$流入节点O，$I_3$流出节点O，则$I_3 = I_1 + I_2 =5\mathrm{mA}+9\mathrm{mA}=14\mathrm{mA}$；
2. 若$I_1$、$I_3$流入节点O，$I_2$流出节点O，则$I_3 = I_2 - I_1=9\mathrm{mA}-5\mathrm{mA}=4\mathrm{mA}$；
3. 若$I_2$、$I_3$流入节点O，$I_1$流出节点O，则$I_3 = I_1 - I_2=-4\mathrm{mA}$，其大小为4mA。
因此$I_3$的大小可能为4mA或14mA，选项中只有14mA符合，故选C。
【答案】C
【知识点】基尔霍夫电流定律
【点评】本题考查基尔霍夫电流定律的基础应用，核心是理解节点处电流代数和为0，分情况讨论即可得出结果，属于常规基础题。
【难度系数】0.5
【解析】根据基尔霍夫电流定律，节点O处电流的代数和为0，即$I_1 + I_2 + I_3 = 0$（电流方向可调整，不影响大小计算）。代入$I_1=5\mathrm{mA}$、$I_2=9\mathrm{mA}$，分情况讨论：
1. 若$I_1$、$I_2$流入节点O，$I_3$流出节点O，则$I_3 = I_1 + I_2 =5\mathrm{mA}+9\mathrm{mA}=14\mathrm{mA}$；
2. 若$I_1$、$I_3$流入节点O，$I_2$流出节点O，则$I_3 = I_2 - I_1=9\mathrm{mA}-5\mathrm{mA}=4\mathrm{mA}$；
3. 若$I_2$、$I_3$流入节点O，$I_1$流出节点O，则$I_3 = I_1 - I_2=-4\mathrm{mA}$，其大小为4mA。
因此$I_3$的大小可能为4mA或14mA，选项中只有14mA符合，故选C。
【答案】C
【知识点】基尔霍夫电流定律
【点评】本题考查基尔霍夫电流定律的基础应用，核心是理解节点处电流代数和为0，分情况讨论即可得出结果，属于常规基础题。
【难度系数】0.5

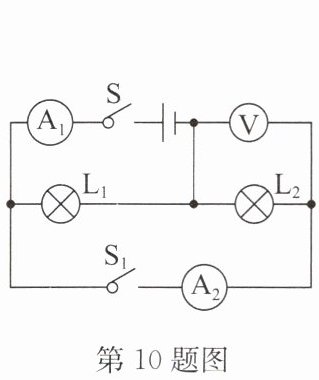

10.如图所示电路，电源电压恒定，各元件位置不变.下列说法正确的是 （
A.只闭合开关S时，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$可测出通过灯$\mathrm{L}_1$的电流
B.只闭合开关S时，只有灯$\mathrm{L}_1$工作，电压表无示数
C.闭合开关S、$\mathrm{S}_1$时，电压表能测出$\mathrm{L}_2$两端的电压，不能测出$\mathrm{L}_1$两端的电压
D.闭合开关S、$\mathrm{S}_1$时，若灯$\mathrm{L}_2$短路，则灯$\mathrm{L}_1$仍然能继续工作
B
）A.只闭合开关S时，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$可测出通过灯$\mathrm{L}_1$的电流
B.只闭合开关S时，只有灯$\mathrm{L}_1$工作，电压表无示数
C.闭合开关S、$\mathrm{S}_1$时，电压表能测出$\mathrm{L}_2$两端的电压，不能测出$\mathrm{L}_1$两端的电压
D.闭合开关S、$\mathrm{S}_1$时，若灯$\mathrm{L}_2$短路，则灯$\mathrm{L}_1$仍然能继续工作
答案
10.B
解析
【分析】
要判断各选项的正误，需先分析不同开关状态下的电路结构，明确用电器的连接方式、电流表和电压表的测量对象：
1. 只闭合开关S时：S₁断开，电流仅从电源正极出发，经S、A₁、L₁回到电源负极，L₂支路因S₁断开无电流，因此只有L₁工作；电压表所在支路因S₁断开，右端未接入电源正极，两端无电压，无示数。
2. 闭合开关S、S₁时：L₁与L₂并联，A₁测干路电流，A₂测L₂的电流；电压表并联在L₂两端，同时也并联在L₁两端（并联电路各支路电压相等，等于电源电压），因此电压表可测L₁、L₂两端电压。
3. 若L₂短路（闭合S、S₁时），会造成电源短路，L₁被短路，无法工作。
【解析】
逐个分析选项：
选项A：只闭合S时，L₂支路断开，只有L₁工作，并非L₁与L₂串联，A错误。
选项B：只闭合S时，L₂支路不通，只有L₁工作；电压表右端未接入电源正极，两端无电压，无示数，B正确。
选项C：闭合S、S₁时，L₁与L₂并联，电压表并联在L₂两端，同时也并联在L₁两端，可测出两者的电压，C错误。
选项D：闭合S、S₁时，若L₂短路，电源正负极直接连通，造成电源短路，L₁被短路，无法工作，D错误。
【答案】
B
【知识点】
电路连接、电表使用、并联电路特点
【点评】
本题考查电路动态分析，需准确判断开关状态下的电流路径，明确用电器连接方式和电表测量对象，易错点为电压表的示数判断和短路的影响，属于基础电路分析题。
【难度系数】
0.4
要判断各选项的正误，需先分析不同开关状态下的电路结构，明确用电器的连接方式、电流表和电压表的测量对象：
1. 只闭合开关S时：S₁断开，电流仅从电源正极出发，经S、A₁、L₁回到电源负极，L₂支路因S₁断开无电流，因此只有L₁工作；电压表所在支路因S₁断开，右端未接入电源正极，两端无电压，无示数。
2. 闭合开关S、S₁时：L₁与L₂并联，A₁测干路电流，A₂测L₂的电流；电压表并联在L₂两端，同时也并联在L₁两端（并联电路各支路电压相等，等于电源电压），因此电压表可测L₁、L₂两端电压。
3. 若L₂短路（闭合S、S₁时），会造成电源短路，L₁被短路，无法工作。
【解析】
逐个分析选项：
选项A：只闭合S时，L₂支路断开，只有L₁工作，并非L₁与L₂串联，A错误。
选项B：只闭合S时，L₂支路不通，只有L₁工作；电压表右端未接入电源正极，两端无电压，无示数，B正确。
选项C：闭合S、S₁时，L₁与L₂并联，电压表并联在L₂两端，同时也并联在L₁两端，可测出两者的电压，C错误。
选项D：闭合S、S₁时，若L₂短路，电源正负极直接连通，造成电源短路，L₁被短路，无法工作，D错误。
【答案】
B
【知识点】
电路连接、电表使用、并联电路特点
【点评】
本题考查电路动态分析，需准确判断开关状态下的电流路径，明确用电器连接方式和电表测量对象，易错点为电压表的示数判断和短路的影响，属于基础电路分析题。
【难度系数】
0.4
11.简单电路是由电源、用电器、开关和导线组成的.给充电宝充电时,充电宝相当于简单电路中的
用电器
;充电宝给手机充电时,充电宝相当于简单电路中的 电源
.答案
11.用电器 电源
解析
【分析】
要解答本题，需先明确电路各组成部分的功能：电源的作用是提供电能，用电器的作用是消耗电能，开关控制电路通断，导线用于传输电能。判断充电宝在不同情境中的角色，关键看它是消耗电能还是提供电能：给充电宝充电时，外部电能输入充电宝，充电宝将电能转化为化学能储存，此过程消耗电能，相当于用电器；充电宝给手机充电时，充电宝将储存的化学能转化为电能输出，为手机提供电能，相当于电源。
【解析】
根据电路组成中电源与用电器的定义：①给充电宝充电时，电能被充电宝消耗并转化为化学能，因此充电宝相当于用电器；②充电宝给手机充电时，充电宝向外提供电能，因此充电宝相当于电源。
【答案】
用电器；电源
【知识点】
电路的组成；电源与用电器的区分
【点评】
本题考查电路基本组成部分的作用，核心是区分电源（提供电能）和用电器（消耗电能），结合实际充电场景即可判断，属于基础概念题，难度较低。
【难度系数】
0.8
要解答本题，需先明确电路各组成部分的功能：电源的作用是提供电能，用电器的作用是消耗电能，开关控制电路通断，导线用于传输电能。判断充电宝在不同情境中的角色，关键看它是消耗电能还是提供电能：给充电宝充电时，外部电能输入充电宝，充电宝将电能转化为化学能储存，此过程消耗电能，相当于用电器；充电宝给手机充电时，充电宝将储存的化学能转化为电能输出，为手机提供电能，相当于电源。
【解析】
根据电路组成中电源与用电器的定义：①给充电宝充电时，电能被充电宝消耗并转化为化学能，因此充电宝相当于用电器；②充电宝给手机充电时，充电宝向外提供电能，因此充电宝相当于电源。
【答案】
用电器；电源
【知识点】
电路的组成；电源与用电器的区分
【点评】
本题考查电路基本组成部分的作用，核心是区分电源（提供电能）和用电器（消耗电能），结合实际充电场景即可判断，属于基础概念题，难度较低。
【难度系数】
0.8
12.教室里的日光灯之间是
并
联连接的，它们正常工作时两端电压为220
V；小彩灯扮靓了我们城市的夜景，细心的同学发现：一串小彩灯中若有一个熄灭后，其他灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是串联
。答案
12.并 220 串联
解析
【分析】首先明确家庭电路中用电器的连接原则：并联电路的各用电器可独立工作、互不影响，串联电路的各用电器相互影响。结合实际用电器的工作特点，先判断日光灯的连接方式；再回忆家庭电路的电压值；最后根据小彩灯取下一个后整串熄灭的现象，判断其连接方式。
【解析】1. 教室里的日光灯工作时，若一盏损坏，其他灯仍能正常工作，符合并联电路“各用电器独立工作、互不影响”的特点，因此是并联连接；2. 家庭电路的标准电压为220V，所以用电器正常工作时两端电压为220V；3. 小彩灯取下一个后整串灯都熄灭，说明电路中一处断开整个电路断路，符合串联电路“各用电器相互影响”的特点，因此小彩灯是串联连接。
【答案】并 220 串联
【知识点】家庭电路连接、串并联电路特点
【点评】本题考查家庭电路及串并联电路的判断，核心是掌握串并联电路的工作特点，结合实际用电器的工作现象分析即可，属于基础题。
【难度系数】0.3
【解析】1. 教室里的日光灯工作时，若一盏损坏，其他灯仍能正常工作，符合并联电路“各用电器独立工作、互不影响”的特点，因此是并联连接；2. 家庭电路的标准电压为220V，所以用电器正常工作时两端电压为220V；3. 小彩灯取下一个后整串灯都熄灭，说明电路中一处断开整个电路断路，符合串联电路“各用电器相互影响”的特点，因此小彩灯是串联连接。
【答案】并 220 串联
【知识点】家庭电路连接、串并联电路特点
【点评】本题考查家庭电路及串并联电路的判断，核心是掌握串并联电路的工作特点，结合实际用电器的工作现象分析即可，属于基础题。
【难度系数】0.3
13.如图所示电路,若只需要灯$\mathrm{L}_2$亮,则需要闭合开关
S₁
;要使灯$\mathrm{L}_1$、$\mathrm{L}_2$串联,则需要闭合开关S₂
;要使灯$\mathrm{L}_1$、$\mathrm{L}_2$并联,则需要闭合开关S₁、S₃
.答案
13.S₁ S₂ S₁、S₃
解析
【分析】
要解决这道题，需根据电流路径判断电路的连接方式：
1. 只让L₂亮：需保证电流只经过L₂，L₁所在支路断开，分析开关闭合后的电流路径即可；
2. 使L₁、L₂串联：电流需依次经过L₁和L₂，形成一条完整的电流路径；
3. 使L₁、L₂并联：电流需分成两条独立支路，分别经过L₁和L₂，两端都接在电源两端。
【解析】
1. 只需要灯L₂亮：闭合开关S₁，断开S₂、S₃，电流路径为：电源正极→S₁→L₂→电源负极，此时L₁所在支路无电流，只有L₂发光；
2. 使灯L₁、L₂串联：闭合开关S₂，断开S₁、S₃，电流路径为：电源正极→S₂→L₁→L₂→电源负极，电流依次经过L₁、L₂，两灯串联；
3. 使灯L₁、L₂并联：闭合开关S₁、S₃，断开S₂，电流从电源正极分为两条支路：一条为S₁→L₂→电源负极，另一条为S₃→L₁→电源负极，两灯两端都接在电源两端，属于并联。
【答案】
S₁；S₂；S₁、S₃
【知识点】
串联电路、并联电路、电路的通断
【点评】
本题考查串并联电路的判断，核心是通过电流法分析不同开关组合下的电流路径，属于电路基础题型，需掌握电流路径的分析方法。
【难度系数】
0.5
要解决这道题，需根据电流路径判断电路的连接方式：
1. 只让L₂亮：需保证电流只经过L₂，L₁所在支路断开，分析开关闭合后的电流路径即可；
2. 使L₁、L₂串联：电流需依次经过L₁和L₂，形成一条完整的电流路径；
3. 使L₁、L₂并联：电流需分成两条独立支路，分别经过L₁和L₂，两端都接在电源两端。
【解析】
1. 只需要灯L₂亮：闭合开关S₁，断开S₂、S₃，电流路径为：电源正极→S₁→L₂→电源负极，此时L₁所在支路无电流，只有L₂发光；
2. 使灯L₁、L₂串联：闭合开关S₂，断开S₁、S₃，电流路径为：电源正极→S₂→L₁→L₂→电源负极，电流依次经过L₁、L₂，两灯串联；
3. 使灯L₁、L₂并联：闭合开关S₁、S₃，断开S₂，电流从电源正极分为两条支路：一条为S₁→L₂→电源负极，另一条为S₃→L₁→电源负极，两灯两端都接在电源两端，属于并联。
【答案】
S₁；S₂；S₁、S₃
【知识点】
串联电路、并联电路、电路的通断
【点评】
本题考查串并联电路的判断，核心是通过电流法分析不同开关组合下的电流路径，属于电路基础题型，需掌握电流路径的分析方法。
【难度系数】
