8. 如图所示，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（
A.$\mathrm{L}_1$断路、$\mathrm{L}_2$断路
B.$\mathrm{L}_1$断路、$\mathrm{L}_2$通路
C.$\mathrm{L}_1$通路、$\mathrm{L}_2$断路
D.$\mathrm{L}_1$短路、$\mathrm{L}_2$断路
B
）A.$\mathrm{L}_1$断路、$\mathrm{L}_2$断路
B.$\mathrm{L}_1$断路、$\mathrm{L}_2$通路
C.$\mathrm{L}_1$通路、$\mathrm{L}_2$断路
D.$\mathrm{L}_1$短路、$\mathrm{L}_2$断路
答案
8.B
解析
【分析】
首先明确电路为L₁与L₂串联，电流表测电路电流，电压表测L₂两端电压。两灯均不发光且电流表无示数，说明电路为断路（若短路，电流表应有示数，灯至少一个发光）；初始时电压表无示数，说明电压表两端无法连通电源两极，即断路位置不在L₂（若L₂断路，电压表会串联在电路中，示数接近电源电压），故断路在L₁侧。互换两灯后，电流表仍无示数，说明电路仍断路；电压表有明显偏转，说明电压表此时能连通电源两极，即通过互换后的L₂（原L₂）连通电源，因此原L₂是通路，断路的是原L₁，对应选项B。
【解析】
1. 电路连接分析：由图可知，L₁与L₂串联，电流表测串联电路的电流，电压表并联在L₂两端，测L₂的电压。
2. 初始故障判断：闭合开关后两灯均不发光，电流表无示数，说明电路发生断路（若电路短路，电流表会有示数，至少一个灯发光）；此时电压表无示数，说明电压表无法接到电源两极，即断路位置不在L₂（若L₂断路，电压表会串联在电路中，示数接近电源电压），因此断路位置在L₁所在支路。
3. 互换两灯后的故障验证：互换两灯后，电流表仍无示数，说明电路仍为断路；电压表指针明显偏转，说明电压表此时能接到电源两极，即通过互换后的L₂（原L₂）连通电源，说明原L₂是通路，断路的是原L₁。综上，故障为L₁断路、L₂通路，对应选项B。
【答案】
B
【知识点】
串联电路故障分析；电流表、电压表的使用
【点评】
本题考查串联电路断路故障的判断，需结合电流表、电压表的示数变化分析电路通断，关键是理解断路时电压表串联的示数特点，以及互换元件后电路的连接变化，是电路故障分析的典型题。
【难度系数】
0.3
首先明确电路为L₁与L₂串联，电流表测电路电流，电压表测L₂两端电压。两灯均不发光且电流表无示数，说明电路为断路（若短路，电流表应有示数，灯至少一个发光）；初始时电压表无示数，说明电压表两端无法连通电源两极，即断路位置不在L₂（若L₂断路，电压表会串联在电路中，示数接近电源电压），故断路在L₁侧。互换两灯后，电流表仍无示数，说明电路仍断路；电压表有明显偏转，说明电压表此时能连通电源两极，即通过互换后的L₂（原L₂）连通电源，因此原L₂是通路，断路的是原L₁，对应选项B。
【解析】
1. 电路连接分析：由图可知，L₁与L₂串联，电流表测串联电路的电流，电压表并联在L₂两端，测L₂的电压。
2. 初始故障判断：闭合开关后两灯均不发光，电流表无示数，说明电路发生断路（若电路短路，电流表会有示数，至少一个灯发光）；此时电压表无示数，说明电压表无法接到电源两极，即断路位置不在L₂（若L₂断路，电压表会串联在电路中，示数接近电源电压），因此断路位置在L₁所在支路。
3. 互换两灯后的故障验证：互换两灯后，电流表仍无示数，说明电路仍为断路；电压表指针明显偏转，说明电压表此时能接到电源两极，即通过互换后的L₂（原L₂）连通电源，说明原L₂是通路，断路的是原L₁。综上，故障为L₁断路、L₂通路，对应选项B。
【答案】
B
【知识点】
串联电路故障分析；电流表、电压表的使用
【点评】
本题考查串联电路断路故障的判断，需结合电流表、电压表的示数变化分析电路通断，关键是理解断路时电压表串联的示数特点，以及互换元件后电路的连接变化，是电路故障分析的典型题。
【难度系数】
0.3

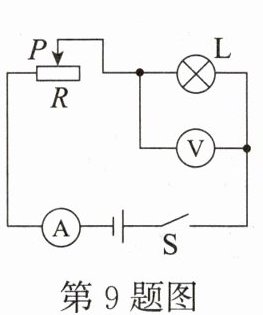

9. 如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（
A.电流表接线松开
B.小灯泡L断路
C.滑动变阻器R断路
D.开关S接触不良
B
）A.电流表接线松开
B.小灯泡L断路
C.滑动变阻器R断路
D.开关S接触不良
答案
9.B
解析
【分析】首先明确电路结构：滑动变阻器R与灯泡L串联，电流表测电路总电流，电压表测灯泡L两端电压。题目故障现象为灯熄灭，电流表、电压表均无示数，且电路仅有一处故障，需判断哪个选项的故障不可能导致该现象。解题思路是：结合电流表、电压表的工作特点，逐一分析各选项故障对电路的影响，判断是否符合“两表均无示数、灯熄灭”的条件。
【解析】
1. 确定电路：R与L串联，电流表测总电流，电压表并联在L两端。
2. 分析故障现象：灯熄灭说明电路可能断路（短路时灯可能亮或电流表超量程，不符合），电流表无示数说明电路断路，电压表无示数说明电压表两端无法接到电源两极。
3. 逐一分析选项：
A. 电流表接线松开：干路断路，电流表无电流，电压表无法接到电源两极，故两表均无示数，灯灭，符合现象，可能。
B. 小灯泡L断路：此时电压表串联在电路中，因电压表内阻极大，电流表几乎无示数，但电压表会测电源电压，有示数，与题目“电压表无示数”矛盾，不可能。
C. 滑动变阻器R断路：干路断路，电流表无电流，电压表无法接到电源两极，两表均无示数，灯灭，符合现象，可能。
D. 开关S接触不良：干路断路，电流表无电流，电压表无法接到电源两极，两表均无示数，灯灭，符合现象，可能。
综上，故障不可能是B。
【答案】B
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障分析，需结合电流表、电压表的特点判断断路位置，关键是明确不同断路位置对电表示数的影响，属于电路故障分析的基础题型。
【难度系数】0.5
【解析】
1. 确定电路：R与L串联，电流表测总电流，电压表并联在L两端。
2. 分析故障现象：灯熄灭说明电路可能断路（短路时灯可能亮或电流表超量程，不符合），电流表无示数说明电路断路，电压表无示数说明电压表两端无法接到电源两极。
3. 逐一分析选项：
A. 电流表接线松开：干路断路，电流表无电流，电压表无法接到电源两极，故两表均无示数，灯灭，符合现象，可能。
B. 小灯泡L断路：此时电压表串联在电路中，因电压表内阻极大，电流表几乎无示数，但电压表会测电源电压，有示数，与题目“电压表无示数”矛盾，不可能。
C. 滑动变阻器R断路：干路断路，电流表无电流，电压表无法接到电源两极，两表均无示数，灯灭，符合现象，可能。
D. 开关S接触不良：干路断路，电流表无电流，电压表无法接到电源两极，两表均无示数，灯灭，符合现象，可能。
综上，故障不可能是B。
【答案】B
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障分析，需结合电流表、电压表的特点判断断路位置，关键是明确不同断路位置对电表示数的影响，属于电路故障分析的基础题型。
【难度系数】0.5

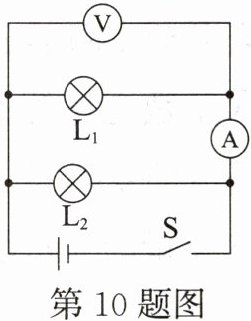

10. 如图所示，电源电压不变，闭合开关S，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（
A.灯泡$\mathrm{L}_1$断路
B.灯泡$\mathrm{L}_1$短路
C.灯泡$\mathrm{L}_2$断路
D.灯泡$\mathrm{L}_2$短路
C
）A.灯泡$\mathrm{L}_1$断路
B.灯泡$\mathrm{L}_1$短路
C.灯泡$\mathrm{L}_2$断路
D.灯泡$\mathrm{L}_2$短路
答案
10.C
解析
【分析】首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$测量通过$\mathrm{L}_1$的电流，电压表$\mathrm{V}$测量电源电压（并联电路各支路电压等于电源电压）。题目要求“一个灯泡熄灭，电流表和电压表示数都不变”，需逐一分析各选项故障对电路的影响，判断是否符合条件。
【解析】
1. 分析选项A：若$\mathrm{L}_1$断路，$\mathrm{L}_1$熄灭，此时电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”，排除A；
2. 分析选项B：若$\mathrm{L}_1$短路，会造成电源短路，电压表、电流表均无示数，且两灯都熄灭，不符合题意，排除B；
3. 分析选项C：若$\mathrm{L}_2$断路，$\mathrm{L}_2$熄灭，而$\mathrm{L}_1$支路不受影响，电流表仍测$\mathrm{L}_1$的电流，示数不变；电压表仍测电源电压，示数不变，符合题目条件，C正确；
4. 分析选项D：若$\mathrm{L}_2$短路，会造成电源短路，电压表、电流表均无示数，两灯都熄灭，不符合题意，排除D。
【答案】C
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，核心是理解并联电路各支路独立工作、互不影响，结合电表测量对象判断故障后的电表示数变化，属于中等难度的电路故障题。
【难度系数】0.5
【解析】
1. 分析选项A：若$\mathrm{L}_1$断路，$\mathrm{L}_1$熄灭，此时电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”，排除A；
2. 分析选项B：若$\mathrm{L}_1$短路，会造成电源短路，电压表、电流表均无示数，且两灯都熄灭，不符合题意，排除B；
3. 分析选项C：若$\mathrm{L}_2$断路，$\mathrm{L}_2$熄灭，而$\mathrm{L}_1$支路不受影响，电流表仍测$\mathrm{L}_1$的电流，示数不变；电压表仍测电源电压，示数不变，符合题目条件，C正确；
4. 分析选项D：若$\mathrm{L}_2$短路，会造成电源短路，电压表、电流表均无示数，两灯都熄灭，不符合题意，排除D。
【答案】C
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，核心是理解并联电路各支路独立工作、互不影响，结合电表测量对象判断故障后的电表示数变化，属于中等难度的电路故障题。
【难度系数】0.5
11.如图所示，开关闭合，两个灯泡都发光。突然其中一个灯泡熄灭，另一个灯泡情况不明，两个电表一个示数变大，一个示数变小，则该电路的故障可能是（
A.L₁断路
B.L₂短路
C.电流表短路
D.电压表断路
A
）A.L₁断路
B.L₂短路
C.电流表短路
D.电压表断路
答案
11.A
解析
【分析】首先明确电路结构：开关闭合后，L₁与L₂串联，电流表测串联电路的电流，电压表测L₁两端的电压。题目条件为：一个灯泡熄灭，另一个灯泡状态不明，电流表和电压表示数一个变大、一个变小。需逐一分析各选项故障对电路的影响，匹配题目条件。
【解析】
1. 先明确电路：L₁、L₂串联，电流表测电路总电流，电压表测L₁两端电压。
2. 分析选项A（L₁断路）：L₁断路后，电路中电流几乎为0，电流表示数变小（原电路有电流，现几乎无电流）；此时电压表串联在电路中，测电源电压，而原电压表测L₁的电压（小于电源电压），故电压表示数变大。故障后L₁熄灭，符合“一个灯泡熄灭，一个电表示数变大、一个变小”的条件，符合要求。
3. 分析选项B（L₂短路）：L₂短路后，电路总电阻减小，电流增大，电流表示数变大；电压表测L₁电压（等于电源电压），示数也变大，两个电表示数均变大，不符合条件，排除。
4. 分析选项C（电流表短路）：电流表短路后，电路仍为通路，两灯泡均发光，无灯泡熄灭，不符合条件，排除。
5. 分析选项D（电压表断路）：电压表断路后，电路正常工作，两灯泡均发光，两电表示数均正常，无变化，不符合条件，排除。
综上，故障为L₁断路，对应选项A。
【答案】A
【知识点】串联电路故障分析；电流表、电压表的使用
【点评】本题考查串联电路的故障分析，需掌握断路、短路对电路中电表示数和用电器工作状态的影响，关键是明确各电表的测量对象，逐一排查选项即可得出结论。
【难度系数】0.4
【解析】
1. 先明确电路：L₁、L₂串联，电流表测电路总电流，电压表测L₁两端电压。
2. 分析选项A（L₁断路）：L₁断路后，电路中电流几乎为0，电流表示数变小（原电路有电流，现几乎无电流）；此时电压表串联在电路中，测电源电压，而原电压表测L₁的电压（小于电源电压），故电压表示数变大。故障后L₁熄灭，符合“一个灯泡熄灭，一个电表示数变大、一个变小”的条件，符合要求。
3. 分析选项B（L₂短路）：L₂短路后，电路总电阻减小，电流增大，电流表示数变大；电压表测L₁电压（等于电源电压），示数也变大，两个电表示数均变大，不符合条件，排除。
4. 分析选项C（电流表短路）：电流表短路后，电路仍为通路，两灯泡均发光，无灯泡熄灭，不符合条件，排除。
5. 分析选项D（电压表断路）：电压表断路后，电路正常工作，两灯泡均发光，两电表示数均正常，无变化，不符合条件，排除。
综上，故障为L₁断路，对应选项A。
【答案】A
【知识点】串联电路故障分析；电流表、电压表的使用
【点评】本题考查串联电路的故障分析，需掌握断路、短路对电路中电表示数和用电器工作状态的影响，关键是明确各电表的测量对象，逐一排查选项即可得出结论。
【难度系数】0.4

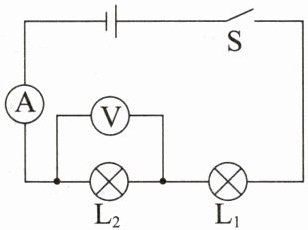

12. [2024·达州中考]如图所示，闭合开关S后，整个电路正常工作。其中一盏灯突然熄灭，两个电表示数均变大，则该电路可能发生的故障为（
A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$开路
D.$\mathrm{L}_2$开路
A
）A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$开路
D.$\mathrm{L}_2$开路
答案
12.A
解析
【分析】
首先明确电路结构：L₁与L₂串联，电流表测串联电路的电流，电压表并联在L₂两端，测L₂的电压。题目要求故障满足“一盏灯熄灭，两个电表示数均变大”，需结合串联电路短路、开路的特点，逐一分析各选项故障对电路的影响，判断是否符合条件。
【解析】
步骤1：确定电路连接：L₁、L₂串联，电流表A测电路电流，电压表V测L₂两端电压。
步骤2：分析各选项故障：
选项A（L₁短路）：L₁短路后，电路总电阻由R₁+R₂变为R₂，总电阻减小，电源电压不变，根据I=U/R，电路电流变大，电流表示数变大；原来电压表测L₂的电压U₂=IR₂，L₁短路后，电压表相当于接在电源两端，示数等于电源电压U，U＞U₂，电压表示数变大；此时L₁因短路熄灭，L₂正常工作，符合“一盏灯熄灭，两电表示数均变大”的条件。
选项B（L₂短路）：L₂短路时，电压表测短路的L₂，示数变为0，电压表示数变小，不符合“两电表示数均变大”，排除。
选项C（L₁开路）：L₁开路后，电路断开，电流为0，电流表示数变小，不符合要求，排除。
选项D（L₂开路）：L₂开路后，电路断开，电流为0，电流表示数变小，不符合要求，排除。
综上，故障为L₁短路，对应选项A。
【答案】
A
【知识点】
串联电路故障分析、电流表与电压表的使用
【点评】
本题为电学常见的串联电路故障分析题，需掌握短路、开路对电路电流、电压的影响，结合电表示数变化判断故障类型，考查学生的电路分析能力。
【难度系数】
0.5
首先明确电路结构：L₁与L₂串联，电流表测串联电路的电流，电压表并联在L₂两端，测L₂的电压。题目要求故障满足“一盏灯熄灭，两个电表示数均变大”，需结合串联电路短路、开路的特点，逐一分析各选项故障对电路的影响，判断是否符合条件。
【解析】
步骤1：确定电路连接：L₁、L₂串联，电流表A测电路电流，电压表V测L₂两端电压。
步骤2：分析各选项故障：
选项A（L₁短路）：L₁短路后，电路总电阻由R₁+R₂变为R₂，总电阻减小，电源电压不变，根据I=U/R，电路电流变大，电流表示数变大；原来电压表测L₂的电压U₂=IR₂，L₁短路后，电压表相当于接在电源两端，示数等于电源电压U，U＞U₂，电压表示数变大；此时L₁因短路熄灭，L₂正常工作，符合“一盏灯熄灭，两电表示数均变大”的条件。
选项B（L₂短路）：L₂短路时，电压表测短路的L₂，示数变为0，电压表示数变小，不符合“两电表示数均变大”，排除。
选项C（L₁开路）：L₁开路后，电路断开，电流为0，电流表示数变小，不符合要求，排除。
选项D（L₂开路）：L₂开路后，电路断开，电流为0，电流表示数变小，不符合要求，排除。
综上，故障为L₁短路，对应选项A。
【答案】
A
【知识点】
串联电路故障分析、电流表与电压表的使用
【点评】
本题为电学常见的串联电路故障分析题，需掌握短路、开路对电路电流、电压的影响，结合电表示数变化判断故障类型，考查学生的电路分析能力。
【难度系数】
0.5

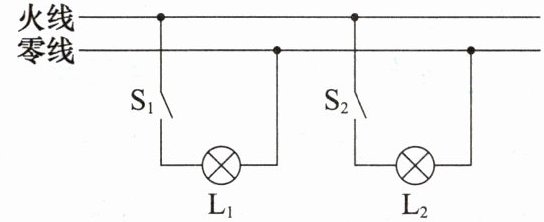

13.[2025·威海中考]家庭电路的部分电路图如图所示，只闭合开关$S_1$，$L_1$正常发光，再闭合开关$S_2$，$L_1$马上熄灭，若故障出在$L_2$上，则可能是$L_2$
短路
。答案
13.短路
解析
【分析】首先明确家庭电路中用电器$L_1$与$L_2$为并联关系。只闭合开关$S_1$时，$L_1$正常发光，说明$L_1$支路和干路电路均正常。当再闭合开关$S_2$时，$L_1$熄灭，且故障仅出在$L_2$上，需分析$L_2$的故障类型：若$L_2$短路，会直接连通火线与零线，造成电源短路，使干路电流过大，触发保护装置（如保险丝、空气开关）切断电路，导致整个电路断电，因此$L_1$所在支路也无电流，$L_1$立即熄灭；若$L_2$断路，闭合$S_2$后仅$L_2$支路断开，不会影响$L_1$的正常工作，与题意不符，故故障为$L_2$短路。
【解析】家庭电路中，各用电器并联在火线与零线之间。只闭合$S_1$时，$L_1$正常发光，说明$L_1$支路和干路无故障。当闭合$S_2$时，$L_1$熄灭且故障在$L_2$上：
1. 若$L_2$短路，火线与零线直接连通，形成电源短路，电路中电流急剧增大，干路保护装置动作，切断整个电路的电源，$L_1$所在支路也无电压，因此$L_1$熄灭；
2. 若$L_2$断路，闭合$S_2$后$L_2$支路不通，但$L_1$支路仍正常，$L_1$应继续发光，不符合题意。
综上，$L_2$发生短路。
【答案】短路
【知识点】家庭电路故障、短路
【点评】本题结合家庭电路的并联特点，考查短路故障对电路的影响，需掌握电源短路会导致整个电路断电，从而影响其他用电器的工作，是家庭电路故障分析的基础题型。
【难度系数】0.5
【解析】家庭电路中，各用电器并联在火线与零线之间。只闭合$S_1$时，$L_1$正常发光，说明$L_1$支路和干路无故障。当闭合$S_2$时，$L_1$熄灭且故障在$L_2$上：
1. 若$L_2$短路，火线与零线直接连通，形成电源短路，电路中电流急剧增大，干路保护装置动作，切断整个电路的电源，$L_1$所在支路也无电压，因此$L_1$熄灭；
2. 若$L_2$断路，闭合$S_2$后$L_2$支路不通，但$L_1$支路仍正常，$L_1$应继续发光，不符合题意。
综上，$L_2$发生短路。
【答案】短路
【知识点】家庭电路故障、短路
【点评】本题结合家庭电路的并联特点，考查短路故障对电路的影响，需掌握电源短路会导致整个电路断电，从而影响其他用电器的工作，是家庭电路故障分析的基础题型。
【难度系数】0.5

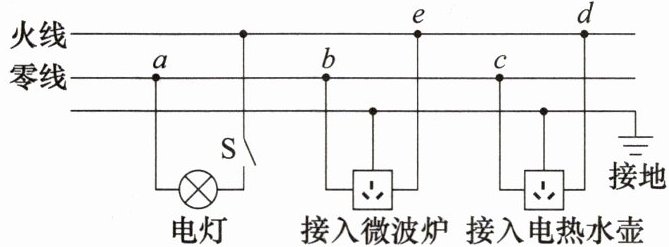

14. 小强同学放学回家后,打开电灯,接入电热水壶,两者均正常工作,接着启动微波炉加热食品时,发现微波炉不工作,电热水壶突然停止工作,但是电灯仍然正常发光,如图所示。他对故障作了下列四种判断,其中正确的是 (
A.零线上 ab 间断路
B.零线上 bc 间断路
C.微波炉所在支路 be 间短路
D.电热水壶所在支路 cd 间短路
A
)A.零线上 ab 间断路
B.零线上 bc 间断路
C.微波炉所在支路 be 间短路
D.电热水壶所在支路 cd 间短路
答案
14.A
解析
【分析】
首先，根据用电器的工作状态判断故障：电灯正常工作，说明其所在支路的火线和零线（a点处零线）均完好，干路火线无故障；电热水壶和微波炉都不工作，说明它们的供电零线出现问题，且故障点在a到b之间的零线段。若ab间断路，电灯的零线仍通过a点连通，保持正常工作，而b、c点的零线失去供电，会导致微波炉和电热水壶无法工作，符合题目现象。
【解析】
逐一分析选项：
1. 选项A：若零线上ab间断路，电灯的零线仍通过a点与零线连通，故电灯正常工作；微波炉的零线接b点、电热水壶的零线接c点，ab间断路后，b、c点零线无供电，因此微波炉和电热水壶都不工作，符合题目描述，该选项正确。
2. 选项B：若零线上bc间断路，微波炉的零线接b点，b点仍通过ab段与零线连通，微波炉应能工作，与题目中微波炉不工作矛盾，错误。
3. 选项C：若微波炉所在支路be间短路，会造成火线与零线直接连通，发生电源短路，整个电路跳闸，电灯也会停止工作，不符合题意，错误。
4. 选项D：若电热水壶所在支路cd间短路，同样会导致电源短路，电灯无法正常工作，不符合题意，错误。
【答案】
A
【知识点】
家庭电路故障分析、零线与火线连接
【点评】
本题考查家庭电路故障的判断，需结合各用电器的工作状态分析故障位置，关键是明确电灯正常工作说明干路火线及a点零线完好，进而判断零线断路的位置。
【难度系数】
0.5
首先，根据用电器的工作状态判断故障：电灯正常工作，说明其所在支路的火线和零线（a点处零线）均完好，干路火线无故障；电热水壶和微波炉都不工作，说明它们的供电零线出现问题，且故障点在a到b之间的零线段。若ab间断路，电灯的零线仍通过a点连通，保持正常工作，而b、c点的零线失去供电，会导致微波炉和电热水壶无法工作，符合题目现象。
【解析】
逐一分析选项：
1. 选项A：若零线上ab间断路，电灯的零线仍通过a点与零线连通，故电灯正常工作；微波炉的零线接b点、电热水壶的零线接c点，ab间断路后，b、c点零线无供电，因此微波炉和电热水壶都不工作，符合题目描述，该选项正确。
2. 选项B：若零线上bc间断路，微波炉的零线接b点，b点仍通过ab段与零线连通，微波炉应能工作，与题目中微波炉不工作矛盾，错误。
3. 选项C：若微波炉所在支路be间短路，会造成火线与零线直接连通，发生电源短路，整个电路跳闸，电灯也会停止工作，不符合题意，错误。
4. 选项D：若电热水壶所在支路cd间短路，同样会导致电源短路，电灯无法正常工作，不符合题意，错误。
【答案】
A
【知识点】
家庭电路故障分析、零线与火线连接
【点评】
本题考查家庭电路故障的判断，需结合各用电器的工作状态分析故障位置，关键是明确电灯正常工作说明干路火线及a点零线完好，进而判断零线断路的位置。
【难度系数】
0.5
