6. 小梦将定值电阻$R_1$与滑动变阻器$R_2$接入电源电压恒定的电路中，如图所示. 闭合开关S，各电表均有一定示数，将滑动变阻器的滑片向右滑动到某一位置的过程中，电流表A、电压表$\mathrm{V}_1$和$\mathrm{V}_2$示数的变化量分别为$\Delta I$、$\Delta U_1$、$\Delta U_2$. 下列说法正确的是 （$\boldsymbol{}$）

A. 电压表$\mathrm{V}_1$示数不变，电压表$\mathrm{V}_2$示数变大
B. 电压表$\mathrm{V}_1$示数变小，电压表$\mathrm{V}_1$和电流表A的示数之比变小
C. 电压表$\mathrm{V}_2$示数变大，$\Delta U_1＞\Delta U_2$
D. 电流表A示数变小，$\Delta U_1$与$\Delta I$之比不变

$D$

1. (2023·永州)如图所示,当开关S闭合后,电流表无示数,电压表的示数接近电源电压.若电路中只有一处故障,则故障可能是
（ ）
A. 灯$\mathrm{L}_1$断路
B. 灯$\mathrm{L}_1$短路
C. 灯$\mathrm{L}_2$断路
D. 灯$\mathrm{L}_2$短路




（第1题）
（第2题）
（第3题）
（第4题）

$A$

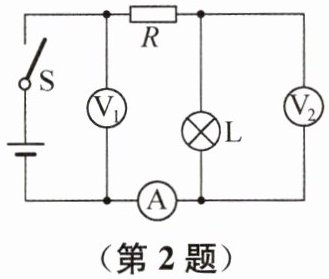

2.（2023·呼和浩特）如图所示为某实验小组设计的电路，电源电压保持不变.闭合开关后电路正常工作，一段时间后，发现只有一只电表示数突然变大，经排查，故障只发生在电阻R或灯L上，则下列分析正确的是 （ ）
A. 一定是灯L短路
B. 可能是灯L断路
C. 可能是电阻R短路
D. 可能是电阻R断路

$B$

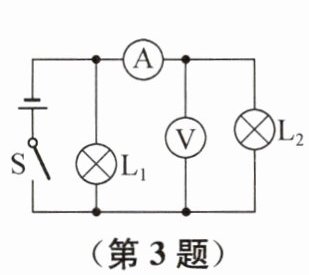

3. (2024·东营)如图所示,电源电压不变,闭合开关S,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光,一段时间后,其中一个灯泡突然熄灭,而电压表示数不变,电流表示数几乎为零,由此判断电路中的故障可能是________.

$L_2$断路

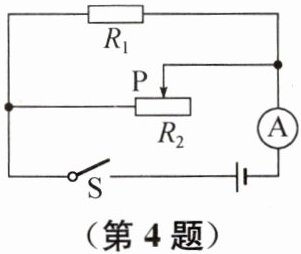

4. (2024·上海)如图所示,在定值电阻$R_{1}$和滑动变阻器$R_{2}$中仅有一个故障,小申为判断出故障,特地设计了两个方案.
(1)方案一:通过移动滑动变阻器的滑片P来探究出故障,请帮他写出开关S闭合后,电流表示数变化的情况及对应的故障.
______
______.
(2)方案二:用一个完好的电阻$R_{0}$来替换$R_{1}$从而判断发生的故障,则选用的电阻$R_{0}$的阻值与$R_{1}$的阻值的大小关系是 （ ）
A. $R_{0}＞R_{1}$
B. $R_{0}=R_{1}$
C. $R_{0}＜R_{1}$

移动滑动变阻器的滑片P，若电流表的示数发生变化，说明定值电阻$R_1$断路；若电流表的示数不变，说明滑动变阻器$R_2$断路 ;
; $AB$
