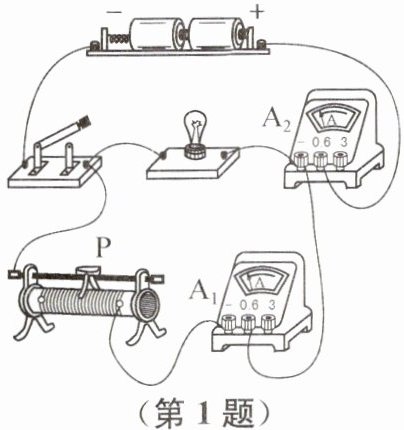

1. (2024·济南)某学习小组连接了如图所示的实物电路,闭合开关,移动滑片P的过程中,关于电流表$\mathrm{A}_{1}$的示数$I_{1}$、电流表$\mathrm{A}_{2}$的示数$I_{2}$以及灯泡的亮度,可能出现的现象是 （ ）
A. $I_{1}$变大,$I_{2}$变小,灯泡亮度不变
B. $I_{1}$变小,$I_{2}$变大,灯泡亮度变暗
C. $I_{1}$变小,$I_{2}$变小,灯泡亮度不变
D. $I_{1}$变大,$I_{2}$变大,灯泡亮度变亮
A. $I_{1}$变大,$I_{2}$变小,灯泡亮度不变
B. $I_{1}$变小,$I_{2}$变大,灯泡亮度变暗
C. $I_{1}$变小,$I_{2}$变小,灯泡亮度不变
D. $I_{1}$变大,$I_{2}$变大,灯泡亮度变亮
答案
$C$

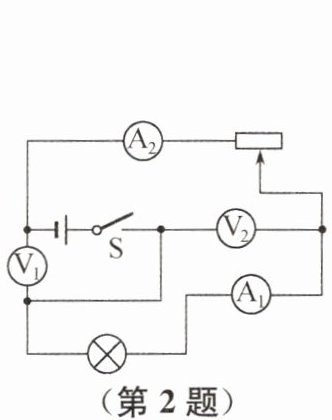

2. 在如图所示的电路中,电源电压保持不变.闭合开关S,将滑动变阻器的滑片向右移动.下列说法正确的是（ ）
A. 灯泡变亮
B. 电压表$\mathrm{V}_{1}$的示数变大
C. 电压表$\mathrm{V}_{2}$与电流表$\mathrm{A}_{2}$示数的乘积变小
D. 电压表$\mathrm{V}_{1}$与电流表$\mathrm{A}_{1}$示数之比不变
A. 灯泡变亮
B. 电压表$\mathrm{V}_{1}$的示数变大
C. 电压表$\mathrm{V}_{2}$与电流表$\mathrm{A}_{2}$示数的乘积变小
D. 电压表$\mathrm{V}_{1}$与电流表$\mathrm{A}_{1}$示数之比不变
答案
$C$

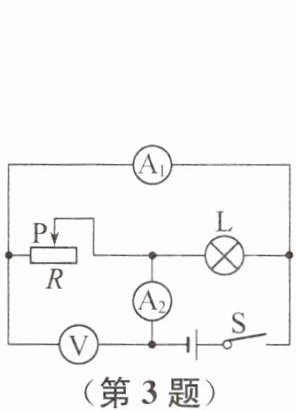

3. (2023·德州)如图所示,电源电压保持不变,闭合开关S,滑动变阻器滑片P由图示位置向右滑动时,下列说法正确的是 ( )
A. 小灯泡L与滑动变阻器R串联
B. 电压表V示数变大
C. 电流表$\mathrm{A}_{1}$和$\mathrm{A}_{2}$示数都变小
D. 小灯泡L亮度变暗
A. 小灯泡L与滑动变阻器R串联
B. 电压表V示数变大
C. 电流表$\mathrm{A}_{1}$和$\mathrm{A}_{2}$示数都变小
D. 小灯泡L亮度变暗
答案
$C$

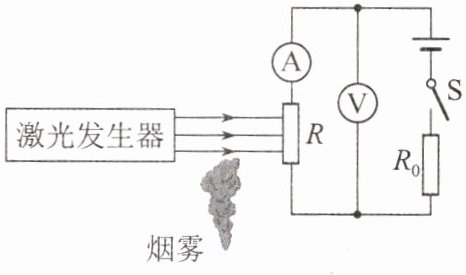

4. (2023·聊城)如图所示是列车上烟雾报警器的简化原理图.报警器内装有一个激光发生器和带有一光敏电阻$ R $的电路,其中电源电压恒定,$ R_0 $为定值电阻.有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流.当电路中的电流增大至某一数值时报警器开始报警.下列说法正确的是
$(\quad)$
A. 光敏电阻$ R $的阻值随光照强度的减弱而增大
B. 烟雾越浓,电流表示数越小
C. 烟雾越浓,电压表示数越小
D. 若要提高报警器灵敏度,可以适当增大$ R_0 $的阻值
$(\quad)$
A. 光敏电阻$ R $的阻值随光照强度的减弱而增大
B. 烟雾越浓,电流表示数越小
C. 烟雾越浓,电压表示数越小
D. 若要提高报警器灵敏度,可以适当增大$ R_0 $的阻值
答案
$C$

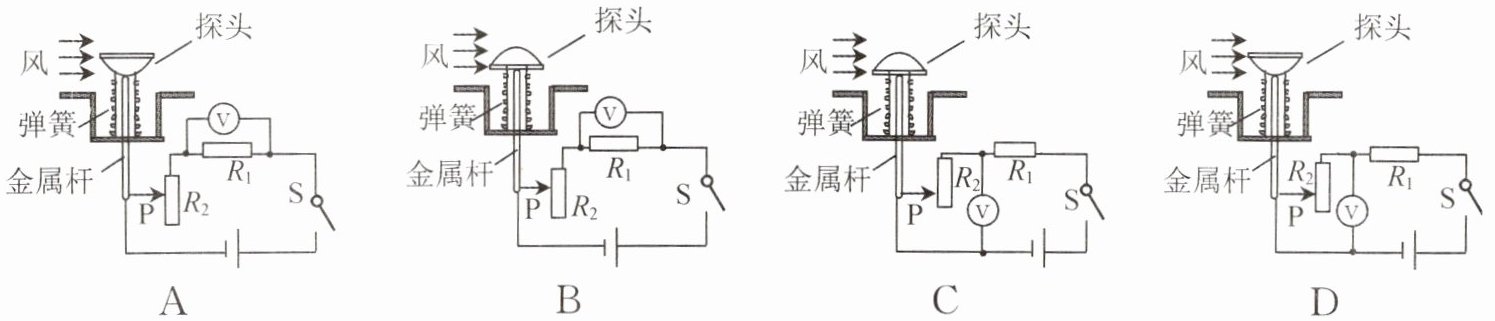

5. 某同学设计的测风速的装置中探头、金属杆和滑动变阻器的滑片P相连，可上下移动.现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大.下列四个电路图中符合要求的是
（ ）
（ ）
答案
$B$
