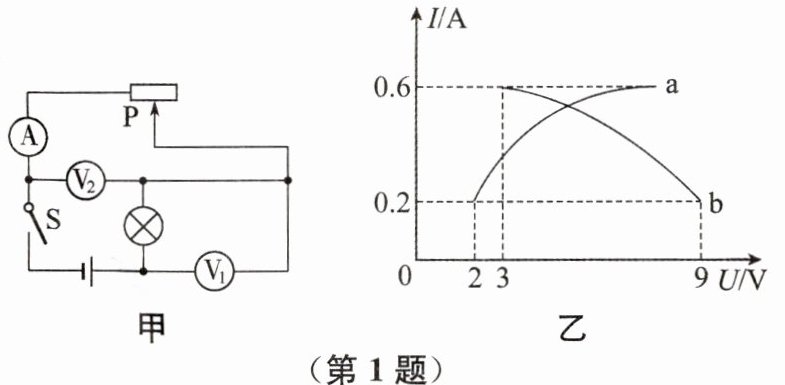

1. (2023·鄂州)如图甲所示,电源电压恒定,闭合开关S后,将滑动变阻器的滑片从最右端移至恰好使灯泡正常发光的位置,此过程中电流表示数和两个电压表示数的关系图像如图乙所示.下列说法正确的是 ( )
A. 曲线a是电流表示数与电压表$\mathrm{V}_2$示数的关系图像
B. 电源电压为$11\ \mathrm{V}$
C. 灯泡的额定电流为$0.2\ \mathrm{A}$
D. 滑动变阻器的最大阻值是$15\ \Omega$

(第1题)

(第2题)

$B$

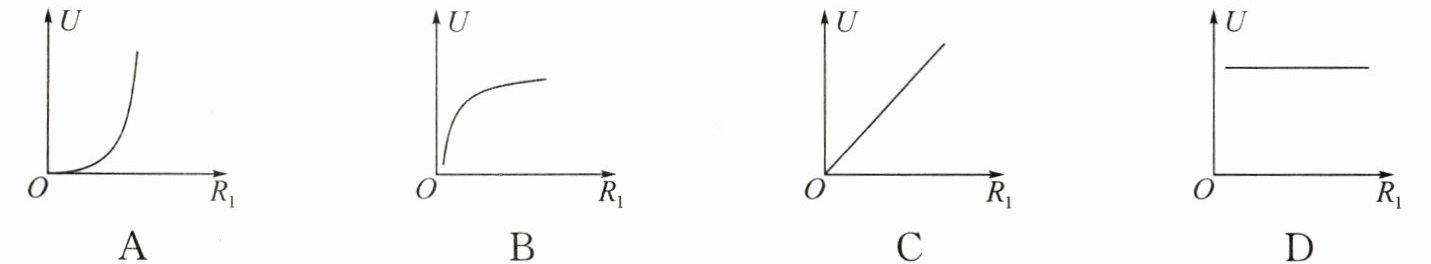

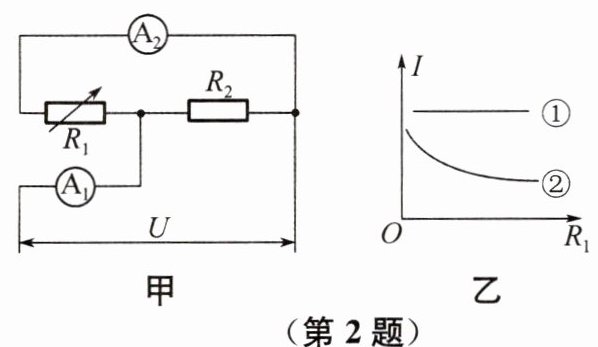

2. 在如图甲所示的电路中,电源为恒流源,能提供大小恒定的电流,电源电压$U$可调,$R_1$是电阻箱,$R_2$是定值电阻.改变$R_1$的阻值,两个电流表示数与$R_1$阻值的关系图像如图乙所示.则$U$与$R_1$阻值的关系图像是（ ）

$B$

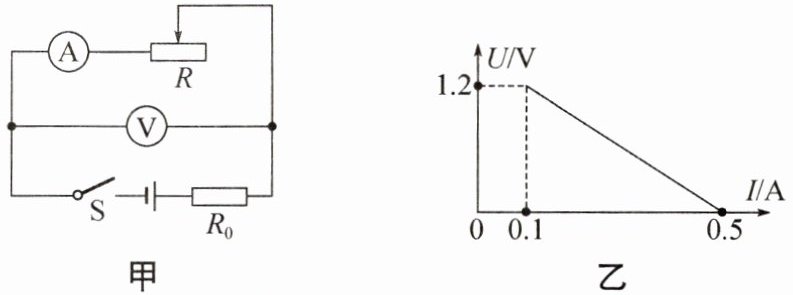

3. (2024·临沂)如图所示,闭合开关 S,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表示数与电流表示数的关系图像如图乙所示.则定值电阻$R_0$的阻值为________Ω,电源电压为________V.

$3$ ; $1.5$

4. (2024·北京)图甲为自动气象站中的测温装置,它的测温电路简化图如图乙所示,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻$ R $的阻值改变时,通过$ R $的电流大小保持不变.电阻$ R $的阻值随温度变化的关系图像如图丙所示,通过数字电压表的示数可反映环境的温度.某次环境温度从$ 20°\mathrm{C} $上升到$ 30°\mathrm{C} $,电压表的示数变化了$ 8\ \mathrm{mV} $.当温度的变化量相同时,电压表示数的变化量越大,该测温装置的灵敏度越高.下列说法正确的是
( )

A. 每升高$ 1°\mathrm{C} $,$ R $的阻值增大$ 1.65\ \Omega $
B. 通过$ R $的电流为$ 20\ \mathrm{mA} $
C. 环境温度为$ 20°\mathrm{C} $时,电压表的示数为$ 216\ \mathrm{mV} $
D. 若要增大该测温装置的灵敏度,可换一个电流值更小的恒流源

$C$
