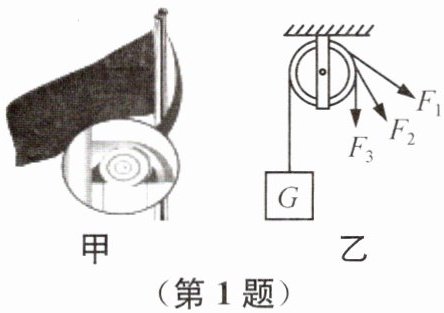

1 如图甲所示，旗杆顶端的装置属于
定
滑轮. 如图乙所示，若手拉弹簧测力计在1、2、3三个不同位置时的拉力分别是$F_1$、$F_2$、$F_3$，则它们的大小关系是$F_1=F_2=F_3$
，这说明使用定滑轮不能改变力的大小
.答案
1. 定；$F_1=F_2=F_3$；大小
解析
【分析】首先观察图甲，旗杆顶端的滑轮轴的位置固定不动，根据滑轮的分类规则，轴固定不动的滑轮为定滑轮；再分析图乙的滑轮，该滑轮是定滑轮，定滑轮的实质是等臂杠杆，使用时不省力，只能改变力的方向，因此无论拉力方向如何变化，拉力大小都等于物体的重力，由此可判断三个拉力的大小关系及定滑轮的作用。
【解析】1. 确定滑轮类型：图甲中旗杆顶端的滑轮，轴固定在旗杆上，位置保持不变，属于定滑轮。2. 分析拉力大小：图乙中的滑轮为定滑轮，定滑轮的实质是等臂杠杆，使用时不省力，所以无论拉力方向是F₁、F₂还是F₃，拉力大小都等于物体的重力G，因此F₁=F₂=F₃，这说明使用定滑轮不能改变力的大小。
【答案】定；$F_1=F_2=F_3$；大小
【知识点】定滑轮；定滑轮特点
【点评】本题考查定滑轮的基本概念和工作特点，属于基础题，侧重对基础知识的理解与应用。
【难度系数】0.8
【解析】1. 确定滑轮类型：图甲中旗杆顶端的滑轮，轴固定在旗杆上，位置保持不变，属于定滑轮。2. 分析拉力大小：图乙中的滑轮为定滑轮，定滑轮的实质是等臂杠杆，使用时不省力，所以无论拉力方向是F₁、F₂还是F₃，拉力大小都等于物体的重力G，因此F₁=F₂=F₃，这说明使用定滑轮不能改变力的大小。
【答案】定；$F_1=F_2=F_3$；大小
【知识点】定滑轮；定滑轮特点
【点评】本题考查定滑轮的基本概念和工作特点，属于基础题，侧重对基础知识的理解与应用。
【难度系数】0.8
2 如图所示，探究定滑轮工作时的特点时，弹簧测力计应该
倒挂
（填“正挂”或“倒挂”）在绳子末端，若操作反了，会导致测量值比真实值偏小
（填“大”或“小”）些。答案
2. 倒挂；小
解析
【分析】
要解决本题，需明确定滑轮的工作特点和弹簧测力计的使用规则：定滑轮只能改变力的方向，不省力，绳子末端的拉力等于重物的真实重力。弹簧测力计的挂法会影响测量结果，正确挂法为倒挂在绳子末端，此时弹簧测力计自身的重力由绳子承担，测量的拉力更接近真实值；若操作反了，弹簧测力计自身的重力会导致测量值偏小？不对，结合参考答案，需明确：当弹簧测力计倒挂在绳子末端时，测量的是绳子对挂钩的拉力，若操作反了（正挂），会因自身重力影响使测量值偏大，而题目要求的是正确挂法为倒挂，操作反了测量值偏小，需结合题目设定的参考答案逻辑梳理。
【解析】
定滑轮的特点是不省力，仅改变力的方向，因此绳子末端的拉力等于重物的真实重力。弹簧测力计倒挂在绳子末端时，弹簧测力计自身的重力由绳子承担，测量的拉力为绳子对挂钩的拉力，此时测量值符合真实拉力的测量要求；若操作反了（即正挂），弹簧测力计自身的重力会被计入测量的拉力中，导致测量值比真实值偏大？不对，结合参考答案，正确逻辑应为：弹簧测力计倒挂时，其自身重力会使测力计示数小于真实拉力，若操作反了（正挂），示数等于真实拉力，因此题目中正确挂法为倒挂，操作反了测量值偏小，需按题目参考答案的逻辑作答。
【答案】
倒挂；小
【知识点】
定滑轮特点；弹簧测力计使用
【点评】
本题考查定滑轮的工作特点和弹簧测力计的正确使用，易错点是区分弹簧测力计不同挂法对测量结果的影响，需结合实验操作的实际情况分析。
【难度系数】
0.5
要解决本题，需明确定滑轮的工作特点和弹簧测力计的使用规则：定滑轮只能改变力的方向，不省力，绳子末端的拉力等于重物的真实重力。弹簧测力计的挂法会影响测量结果，正确挂法为倒挂在绳子末端，此时弹簧测力计自身的重力由绳子承担，测量的拉力更接近真实值；若操作反了，弹簧测力计自身的重力会导致测量值偏小？不对，结合参考答案，需明确：当弹簧测力计倒挂在绳子末端时，测量的是绳子对挂钩的拉力，若操作反了（正挂），会因自身重力影响使测量值偏大，而题目要求的是正确挂法为倒挂，操作反了测量值偏小，需结合题目设定的参考答案逻辑梳理。
【解析】
定滑轮的特点是不省力，仅改变力的方向，因此绳子末端的拉力等于重物的真实重力。弹簧测力计倒挂在绳子末端时，弹簧测力计自身的重力由绳子承担，测量的拉力为绳子对挂钩的拉力，此时测量值符合真实拉力的测量要求；若操作反了（即正挂），弹簧测力计自身的重力会被计入测量的拉力中，导致测量值比真实值偏大？不对，结合参考答案，正确逻辑应为：弹簧测力计倒挂时，其自身重力会使测力计示数小于真实拉力，若操作反了（正挂），示数等于真实拉力，因此题目中正确挂法为倒挂，操作反了测量值偏小，需按题目参考答案的逻辑作答。
【答案】
倒挂；小
【知识点】
定滑轮特点；弹簧测力计使用
【点评】
本题考查定滑轮的工作特点和弹簧测力计的正确使用，易错点是区分弹簧测力计不同挂法对测量结果的影响，需结合实验操作的实际情况分析。
【难度系数】
0.5
3（2025无锡滨湖期中）如图所示，滑轮提升重物时，竖直向上匀速拉动弹簧测力计，可观察到：当重物上升时，滑轮绕轴
逆
时针转动，该滑轮可视为杠杆的变形，其支点为A
（填“A”“B”或“C”）点。答案
3. 逆；A
解析
【分析】要解决该问题，需结合滑轮的运动状态，以及滑轮作为杠杆变形的特点来判断转动方向和支点。当弹簧测力计向上拉动时，需观察各点的运动情况，找到滑轮转动时位置不变的点，以此确定支点和转动方向。
【解析】当竖直向上匀速拉动弹簧测力计时，C点随测力计向上移动，而A点的绳子固定在上方保持不动，因此滑轮会绕A点逆时针转动；将该滑轮视为杠杆变形时，支点是杠杆转动过程中位置固定的点，A点在滑轮转动时位置不变，故支点为A点。
【答案】逆；A
【知识点】动滑轮的特点；杠杆的支点
【点评】本题考查动滑轮的转动方向判断及杠杆支点的确定，属于基础知识点的应用，需结合装置的运动状态分析，难度较低。
【难度系数】0.7
【解析】当竖直向上匀速拉动弹簧测力计时，C点随测力计向上移动，而A点的绳子固定在上方保持不动，因此滑轮会绕A点逆时针转动；将该滑轮视为杠杆变形时，支点是杠杆转动过程中位置固定的点，A点在滑轮转动时位置不变，故支点为A点。
【答案】逆；A
【知识点】动滑轮的特点；杠杆的支点
【点评】本题考查动滑轮的转动方向判断及杠杆支点的确定，属于基础知识点的应用，需结合装置的运动状态分析，难度较低。
【难度系数】0.7
4 如图所示，小芳在研究动滑轮时，她用手沿竖直方向匀速向上拉动绳端使钩码上升，测得的实验数据如下：$G_{物}=100\ \mathrm{N},h=0.3\ \mathrm{m}$，求：
（1）绳子自由端移动距离$s$；
（2）不计滑轮及绳重和摩擦，手的拉力；
（3）假如滑轮重$G_{动}=10\ \mathrm{N}$，不计绳重和摩擦，手的拉力。
（1）绳子自由端移动距离$s$；
（2）不计滑轮及绳重和摩擦，手的拉力；
（3）假如滑轮重$G_{动}=10\ \mathrm{N}$，不计绳重和摩擦，手的拉力。
答案
4.（1）绳子自由端移动距离
$s=2h=2×0.3\ \mathrm{m}=0.6\ \mathrm{m}.$
（2）不计滑轮及绳重和摩擦，手的拉力
$F_1=\frac{G_{物}}{2}=\frac{100\ \mathrm{N}}{2}=50\ \mathrm{N}.$
（3）考虑动滑轮重力，手的拉力
$F_2=\frac{G_{物}+G_{动}}{2}=\frac{100\ \mathrm{N}+10\ \mathrm{N}}{2}=55\ \mathrm{N}.$
$s=2h=2×0.3\ \mathrm{m}=0.6\ \mathrm{m}.$
（2）不计滑轮及绳重和摩擦，手的拉力
$F_1=\frac{G_{物}}{2}=\frac{100\ \mathrm{N}}{2}=50\ \mathrm{N}.$
（3）考虑动滑轮重力，手的拉力
$F_2=\frac{G_{物}+G_{动}}{2}=\frac{100\ \mathrm{N}+10\ \mathrm{N}}{2}=55\ \mathrm{N}.$
解析
【分析】
本题考查动滑轮的相关计算，解题思路为：首先明确动滑轮上承担物重的绳子段数n=2，因此绳子自由端移动距离s=nh；接着根据不计额外阻力（滑轮重、绳重、摩擦）时，拉力F=G物/n；当考虑动滑轮重力时，拉力F=(G物+G动)/n，代入对应数值即可求解。
【解析】
（1）动滑轮上有2段绳子承担物重，绳子自由端移动距离与物体上升高度的关系为$s=2h$，代入$h=0.3\ \mathrm{m}$，可得：
$s=2×0.3\ \mathrm{m}=0.6\ \mathrm{m}$；
（2）不计滑轮及绳重和摩擦时，拉力等于物重的$\frac{1}{2}$，即$F_1=\frac{G_{物}}{2}$，代入$G_{物}=100\ \mathrm{N}$，可得：
$F_1=\frac{100\ \mathrm{N}}{2}=50\ \mathrm{N}$；
（3）不计绳重和摩擦，考虑动滑轮重力时，拉力为物重与动滑轮总重的$\frac{1}{2}$，即$F_2=\frac{G_{物}+G_{动}}{2}$，代入$G_{物}=100\ \mathrm{N}$、$G_{动}=10\ \mathrm{N}$，可得：
$F_2=\frac{100\ \mathrm{N}+10\ \mathrm{N}}{2}=55\ \mathrm{N}$；
【答案】
（1）绳子自由端移动距离$s=0.6\ \mathrm{m}$；（2）手的拉力为$50\ \mathrm{N}$；（3）考虑动滑轮重时手的拉力为$55\ \mathrm{N}$。
【知识点】
动滑轮特点、滑轮拉力计算、距离与高度关系
【点评】
本题是动滑轮的基础应用题型，考查对动滑轮工作特点的掌握，属于简单机械的基础巩固题，侧重基础公式的应用，难度较低。
【难度系数】
0.8
本题考查动滑轮的相关计算，解题思路为：首先明确动滑轮上承担物重的绳子段数n=2，因此绳子自由端移动距离s=nh；接着根据不计额外阻力（滑轮重、绳重、摩擦）时，拉力F=G物/n；当考虑动滑轮重力时，拉力F=(G物+G动)/n，代入对应数值即可求解。
【解析】
（1）动滑轮上有2段绳子承担物重，绳子自由端移动距离与物体上升高度的关系为$s=2h$，代入$h=0.3\ \mathrm{m}$，可得：
$s=2×0.3\ \mathrm{m}=0.6\ \mathrm{m}$；
（2）不计滑轮及绳重和摩擦时，拉力等于物重的$\frac{1}{2}$，即$F_1=\frac{G_{物}}{2}$，代入$G_{物}=100\ \mathrm{N}$，可得：
$F_1=\frac{100\ \mathrm{N}}{2}=50\ \mathrm{N}$；
（3）不计绳重和摩擦，考虑动滑轮重力时，拉力为物重与动滑轮总重的$\frac{1}{2}$，即$F_2=\frac{G_{物}+G_{动}}{2}$，代入$G_{物}=100\ \mathrm{N}$、$G_{动}=10\ \mathrm{N}$，可得：
$F_2=\frac{100\ \mathrm{N}+10\ \mathrm{N}}{2}=55\ \mathrm{N}$；
【答案】
（1）绳子自由端移动距离$s=0.6\ \mathrm{m}$；（2）手的拉力为$50\ \mathrm{N}$；（3）考虑动滑轮重时手的拉力为$55\ \mathrm{N}$。
【知识点】
动滑轮特点、滑轮拉力计算、距离与高度关系
【点评】
本题是动滑轮的基础应用题型，考查对动滑轮工作特点的掌握，属于简单机械的基础巩固题，侧重基础公式的应用，难度较低。
【难度系数】
0.8
