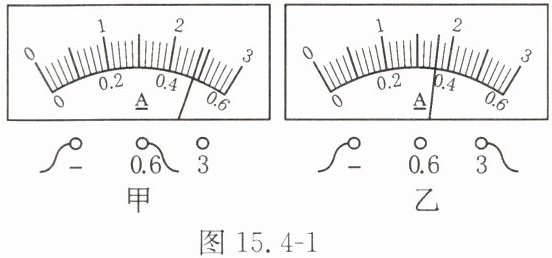

1.如图15.4-1甲所示，电流表选用的测量范围是 A，分度值为 A。电流表的示数为 A；如图15.4-1乙所示，电流表选用的测量范围是 A，分度值为 A，电流表的示数为 A。

1. 0～0.6 0.02 0.48 0～3 0.1 1.8

【分析】
要确定电流表的量程，需观察接线柱连接的接线端：甲图电流表接“-”和“0.6”，对应量程为0～0.6A；乙图接“-”和“3”，对应量程为0～3A。确定量程后，分度值为该量程下每一小格代表的电流值：0～0.6A量程时，每大格0.2A，分10小格，故分度值0.02A；0～3A量程时，每大格1A，分10小格，故分度值0.1A。读数时，根据指针位置，用“大格数值 + 小格数×分度值”计算示数。
【解析】
1. 甲电流表：
量程：接线柱接0.6A接线端，测量范围是0～0.6A；
分度值：0～0.6A量程下，每大格0.2A，分为10小格，分度值为0.2A÷10=0.02A；
示数：指针在0.4A后第4小格，示数为0.4A + 4×0.02A = 0.48A。
2. 乙电流表：
量程：接线柱接3A接线端，测量范围是0～3A；
分度值：0～3A量程下，每大格1A，分为10小格，分度值为1A÷10=0.1A；
示数：指针在1A后第8小格，示数为1A + 8×0.1A = 1.8A。
【答案】
0～0.6；0.02；0.48；0～3；0.1；1.8
【知识点】
电流表的读数；电流表量程；分度值
【点评】
本题考查电流表的基础读数方法，需掌握量程判断、分度值计算及指针读数的技巧，属于电学入门基础题。
【难度系数】
0.8

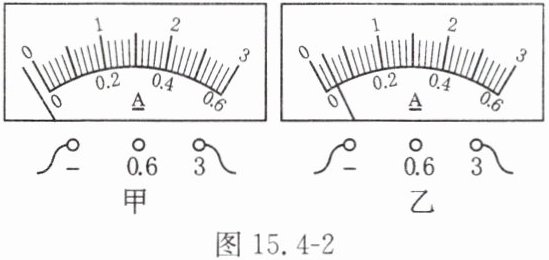

2.小莹同学测量电流时,电流表应和被测用电器(选填“串联”或“并联”);闭合开关前,她发现电流表指针位于图15.4-2甲所示的位置,原因是电流表;闭合开关后,她发现电流表指针仍向左偏转,仍如图15.4-2甲所示,原因是;她断开开关,纠正错误后,再闭合开关,发现指针偏转至如图15.4-2乙所示的位置,此时的电表的示数为A;她的同学小明认为电流表的指针偏转角度小,易造成误差太大,接下来的操作是断开开关,。

2. 串联 未调零 电流表的正、负接线柱接反了 0.2 换用电流表的小测量范围测量

【分析】本题考查电流表的使用规则，需依次掌握电流表的连接方式、使用前的调零要求、接线柱接法对指针偏转的影响、电流表读数方法以及量程选择原则。首先明确电流表必须串联在电路中；闭合开关前指针未指零是未调零；闭合开关后指针反向偏转是正负接线柱接反；读数时先确定量程和分度值，再读数；指针偏转角度小误差大时需换用小量程。
【解析】1. 电流表的使用规则：电流表应与被测用电器串联，故第一空填“串联”。2. 闭合开关前，电流表指针未在零刻度线处，原因是使用前电流表未调零。3. 闭合开关后，指针向左反向偏转，原因是电流表的正、负接线柱接反了。4. 图乙中电流表选用0~3A量程，分度值为0.1A，指针指向0.2A位置，故示数为0.2A。5. 指针偏转角度小误差大，应换用电流表的小量程（0~0.6A量程）重新测量。
【答案】串联；未调零；电流表的正、负接线柱接反了；0.2；换用电流表的小测量范围测量
【知识点】电流表的使用、电流的测量
【点评】本题考查电流表的基本操作与读数，属于电学基础题，需牢记电流表的正确使用方法，是电学部分的常考基础知识点。
【难度系数】0.2
