3. 在如图15.4-3所示的电路中，闭合开关后，两个灯泡均正常发光，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的连接方式是
图15.4-3
图15.4-4
并联
（选填“串联”或“并联”），电流表$\mathrm{A}_1$测量的是通过干路
的电流，电流表$\mathrm{A}_2$测量的是通过灯泡$\mathrm{L}_2$
的电流。（后两空均选填“干路”“灯泡$\mathrm{L}_1$”或“灯泡$\mathrm{L}_2$）图15.4-3
图15.4-4
答案
3. 并联 干路 灯泡$\mathrm{L}_2$
解析
【分析】要判断电路连接方式，需依据电流路径：若电流从电源正极流出后分为多条独立支路，最终汇合回到负极，则为并联；判断电流表测量对象，需看电流表与哪个用电器串联，串联在干路则测干路电流，串联在支路则测该支路用电器的电流。具体步骤：①观察电流路径：闭合开关后，电流经开关后分成两条支路，分别通过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合回负极，故为并联；②看电流表位置：$\mathrm{A}_1$在两条支路汇合前的干路，测干路电流；$\mathrm{A}_2$与$\mathrm{L}_2$串联，测$\mathrm{L}_2$的电流。
【解析】1. 电路连接方式：电流从电源正极流出，经开关后分为两条独立路径，分别通过$\mathrm{L}_1$、$\mathrm{L}_2$，最终汇合回到电源负极，符合并联电路的特征，因此两灯为并联。2. 电流表测量对象：电流表$\mathrm{A}_1$位于干路（两条支路的公共路径），测量干路的总电流；电流表$\mathrm{A}_2$与灯泡$\mathrm{L}_2$串联在同一支路中，测量通过灯泡$\mathrm{L}_2$的电流。
【答案】并联 干路 灯泡$\mathrm{L}_2$
【知识点】并联电路、电流表的使用
【点评】本题考查并联电路的判断及电流表的测量对象，属于电学基础知识点，需掌握电流路径法判断电路连接和电流表的使用规则。
【难度系数】0.7
【解析】1. 电路连接方式：电流从电源正极流出，经开关后分为两条独立路径，分别通过$\mathrm{L}_1$、$\mathrm{L}_2$，最终汇合回到电源负极，符合并联电路的特征，因此两灯为并联。2. 电流表测量对象：电流表$\mathrm{A}_1$位于干路（两条支路的公共路径），测量干路的总电流；电流表$\mathrm{A}_2$与灯泡$\mathrm{L}_2$串联在同一支路中，测量通过灯泡$\mathrm{L}_2$的电流。
【答案】并联 干路 灯泡$\mathrm{L}_2$
【知识点】并联电路、电流表的使用
【点评】本题考查并联电路的判断及电流表的测量对象，属于电学基础知识点，需掌握电流路径法判断电路连接和电流表的使用规则。
【难度系数】0.7
4.如图15.4-4所示，在虚线框内分别接入灯泡$\mathrm{L}_{1}$和电流表，闭合开关S后，两个灯泡均能发光，电流表有示数，则灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$是
并
联的，且电流表测的是通过灯泡$\mathrm{L}_2$
的电流。答案
4. 并 灯泡$\mathrm{L}_2$
解析
【分析】
要判断灯泡的连接方式和电流表的测量对象，需先梳理电流的路径：闭合开关后，电流从电源正极流出，经过开关后分为两条独立路径，一条路径仅经过灯泡$\mathrm{L}_{1}$，另一条路径经过电流表和灯泡$\mathrm{L}_{2}$，两条路径最终汇合回到电源负极，因此电流有两条分支，属于并联电路；电流表与$\mathrm{L}_{2}$串联在同一条支路中，所以电流表测量通过$\mathrm{L}_{2}$的电流。
【解析】
1. 判断串并联：串联电路电流只有一条路径，并联电路电流有多条独立路径。本题中，闭合开关后电流从开关处分为两条支路，分别经过$\mathrm{L}_{1}$和（电流表与$\mathrm{L}_{2}$），最终回到电源负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$是并联。
2. 判断电流表测量对象：电流表的使用规则是串联在被测电路中，本题中电流表与$\mathrm{L}_{2}$串联在同一支路，因此电流表测的是通过$\mathrm{L}_{2}$的电流。
【答案】
并；灯泡$\mathrm{L}_{2}$
【知识点】
电路的串并联判断；电流表的使用
【点评】
本题考查基础电路知识，核心是通过电流路径判断串并联，结合电流表的使用规则确定测量对象，难度较低，需准确掌握电路基本规律。
【难度系数】
0.3
要判断灯泡的连接方式和电流表的测量对象，需先梳理电流的路径：闭合开关后，电流从电源正极流出，经过开关后分为两条独立路径，一条路径仅经过灯泡$\mathrm{L}_{1}$，另一条路径经过电流表和灯泡$\mathrm{L}_{2}$，两条路径最终汇合回到电源负极，因此电流有两条分支，属于并联电路；电流表与$\mathrm{L}_{2}$串联在同一条支路中，所以电流表测量通过$\mathrm{L}_{2}$的电流。
【解析】
1. 判断串并联：串联电路电流只有一条路径，并联电路电流有多条独立路径。本题中，闭合开关后电流从开关处分为两条支路，分别经过$\mathrm{L}_{1}$和（电流表与$\mathrm{L}_{2}$），最终回到电源负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$是并联。
2. 判断电流表测量对象：电流表的使用规则是串联在被测电路中，本题中电流表与$\mathrm{L}_{2}$串联在同一支路，因此电流表测的是通过$\mathrm{L}_{2}$的电流。
【答案】
并；灯泡$\mathrm{L}_{2}$
【知识点】
电路的串并联判断；电流表的使用
【点评】
本题考查基础电路知识，核心是通过电流路径判断串并联，结合电流表的使用规则确定测量对象，难度较低，需准确掌握电路基本规律。
【难度系数】
0.3

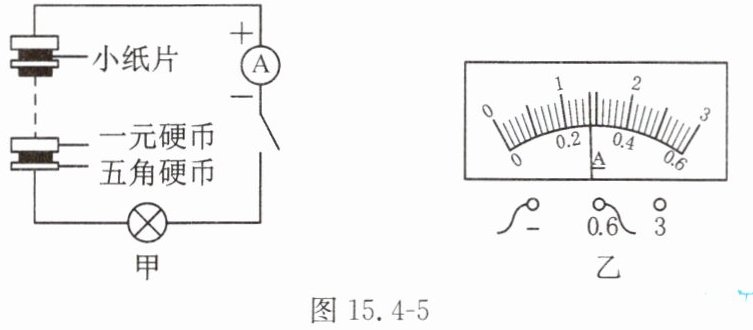

5.将五角硬币和一元硬币各10枚依次堆叠，将浸有食盐水溶液的小纸片置于各硬币之间，制成电池。如图15.4-5甲所示，连接电路，闭合开关，电流表的示数如图15.4-5乙所示，则通过灯泡的电流为
0.28
A，五角硬币为电池的负
极。答案
5. 0.28 负
解析
【分析】
要解决本题，需分两步：一是正确读取电流表的示数，需先确定电流表的量程和分度值，再根据指针位置读数；二是判断电池的正负极，需依据电流表的使用规则（电流从正接线柱流入、负接线柱流出），结合电路中电流的流向分析。
【解析】
1. 读取电流表示数：图乙中电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，因此分度值为0.02A；指针指向0.2A后第4小格，故电流大小为 $ I = 0.2A + 4 × 0.02A = 0.28A $，即通过灯泡的电流为0.28A。
2. 判断电池正负极：电流表的使用要求电流从正接线柱流入、负接线柱流出，由图甲可知，电路中电流从电池正极流出，经电流表、开关、灯泡后回到电池负极；电池下端接灯泡，而电池下端为五角硬币，因此五角硬币是电池的负极。
【答案】
0.28；负
【知识点】
电流表的读数；电流的方向；电池正负极判断
【点评】
本题结合自制电池考查电流表读数和电路电流方向的判断，需掌握电流表的使用规则与读数方法，理解电池外部电流的流向，属于基础应用类题目。
【难度系数】
0.5
要解决本题，需分两步：一是正确读取电流表的示数，需先确定电流表的量程和分度值，再根据指针位置读数；二是判断电池的正负极，需依据电流表的使用规则（电流从正接线柱流入、负接线柱流出），结合电路中电流的流向分析。
【解析】
1. 读取电流表示数：图乙中电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，因此分度值为0.02A；指针指向0.2A后第4小格，故电流大小为 $ I = 0.2A + 4 × 0.02A = 0.28A $，即通过灯泡的电流为0.28A。
2. 判断电池正负极：电流表的使用要求电流从正接线柱流入、负接线柱流出，由图甲可知，电路中电流从电池正极流出，经电流表、开关、灯泡后回到电池负极；电池下端接灯泡，而电池下端为五角硬币，因此五角硬币是电池的负极。
【答案】
0.28；负
【知识点】
电流表的读数；电流的方向；电池正负极判断
【点评】
本题结合自制电池考查电流表读数和电路电流方向的判断，需掌握电流表的使用规则与读数方法，理解电池外部电流的流向，属于基础应用类题目。
【难度系数】
0.5
