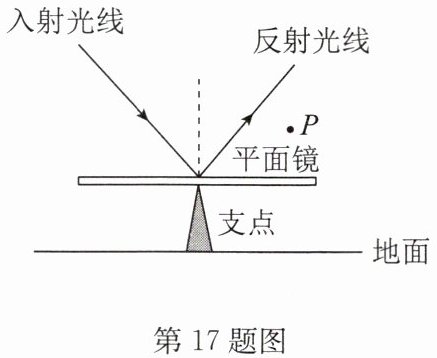

17. 如图所示为某一条入射光线经平面镜反射后的路径，保持入射光线不变，通过调整平面镜使反射光线射向P点，下列说法正确的是（
A.平面镜向右平移
B.调整后反射角和入射角大小不再相等
C.平面镜应该绕支点逆时针转动
D.平面镜应该绕支点顺时针转动
D
）A.平面镜向右平移
B.调整后反射角和入射角大小不再相等
C.平面镜应该绕支点逆时针转动
D.平面镜应该绕支点顺时针转动
答案
17.D
解析
【分析】
要解决此题，需结合光的反射定律（反射角等于入射角，法线始终垂直于平面镜）分析各选项：已知入射光线不变，要使反射光线射向P点，需调整平面镜改变法线方向，进而改变反射光线方向，逐一判断选项的正误。
【解析】
根据光的反射定律：反射角等于入射角，法线始终垂直于平面镜。
1. 选项A：平面镜向右平移时，入射光线不变，法线方向不发生改变，入射角大小不变，因此反射光线的方向也不变，无法射向P点，故A错误。
2. 选项B：光的反射定律明确，反射角始终等于入射角，无论如何调整平面镜，二者的大小都保持相等，故B错误。
3. 选项C、D：入射光线不变，P点位于原反射光线的下方，要让反射光线指向P点，需使反射光线向下偏转。由于法线垂直于平面镜，当平面镜绕支点顺时针转动时，法线会随平面镜顺时针转动，入射角减小，反射角也随之减小，反射光线会向法线方向（向下）偏转，从而指向P点；若平面镜绕支点逆时针转动，法线会逆时针转动，入射角增大，反射光线向上偏转，无法指向P点。因此平面镜应绕支点顺时针转动，故C错误，D正确。
【答案】
D
【知识点】
光的反射定律；平面镜转动与反射光线的关系
【点评】
本题考查光的反射定律的实际应用，核心是理解平面镜转动时法线的变化规律，以及反射光线随法线的偏转逻辑，需结合几何关系分析转动方向，属于中等难度的应用类题目。
【难度系数】
0.5
要解决此题，需结合光的反射定律（反射角等于入射角，法线始终垂直于平面镜）分析各选项：已知入射光线不变，要使反射光线射向P点，需调整平面镜改变法线方向，进而改变反射光线方向，逐一判断选项的正误。
【解析】
根据光的反射定律：反射角等于入射角，法线始终垂直于平面镜。
1. 选项A：平面镜向右平移时，入射光线不变，法线方向不发生改变，入射角大小不变，因此反射光线的方向也不变，无法射向P点，故A错误。
2. 选项B：光的反射定律明确，反射角始终等于入射角，无论如何调整平面镜，二者的大小都保持相等，故B错误。
3. 选项C、D：入射光线不变，P点位于原反射光线的下方，要让反射光线指向P点，需使反射光线向下偏转。由于法线垂直于平面镜，当平面镜绕支点顺时针转动时，法线会随平面镜顺时针转动，入射角减小，反射角也随之减小，反射光线会向法线方向（向下）偏转，从而指向P点；若平面镜绕支点逆时针转动，法线会逆时针转动，入射角增大，反射光线向上偏转，无法指向P点。因此平面镜应绕支点顺时针转动，故C错误，D正确。
【答案】
D
【知识点】
光的反射定律；平面镜转动与反射光线的关系
【点评】
本题考查光的反射定律的实际应用，核心是理解平面镜转动时法线的变化规律，以及反射光线随法线的偏转逻辑，需结合几何关系分析转动方向，属于中等难度的应用类题目。
【难度系数】
0.5

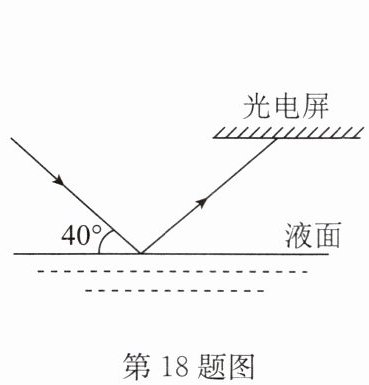

18.(2024·铜山区期中)有一光电控制液面高度的仪器,通过光束经液面反射后射到光电屏上的光斑位置来判断液面高低.如图所示,一束光与液面的夹角为$40°$,下列说法正确的是 (
A.此时图中反射角为$40°$
B.当液面上升时,反射角不变
C.当液面上升时,光屏上的光斑向右移动
D.当液面上有波纹时,不再遵循反射定律
B
)A.此时图中反射角为$40°$
B.当液面上升时,反射角不变
C.当液面上升时,光屏上的光斑向右移动
D.当液面上有波纹时,不再遵循反射定律
答案
18.B
解析
【分析】
本题考查光的反射定律的应用，解题思路是先明确入射角、反射角的定义，结合光的反射定律（反射角等于入射角，反射定律适用于所有光的反射现象），分析液面变化时反射光线的移动规律，逐一判断选项的正误。
【解析】
根据光的反射定律：反射角等于入射角，入射角是入射光线与法线的夹角，法线垂直于液面。
选项A：已知入射光线与液面夹角为40°，则入射角为90°−40°=50°，反射角等于入射角，故反射角为50°，A错误。
选项B：液面上升时，入射光线方向不变，法线始终垂直液面，因此入射角大小不变，反射角也不变，B正确。
选项C：液面上升时，入射点向左移动，反射光线与入射光线关于法线对称，反射光线平行于原反射光线，因此光屏上的光斑向左移动，C错误。
选项D：光的反射定律适用于所有光的反射现象，即使液面上有波纹，反射仍遵循反射定律，D错误。
综上，正确选项为B。
【答案】
B
【知识点】
光的反射定律、入射角与反射角
【点评】
本题结合实际应用场景考查光的反射定律，需准确理解入射角、反射角的定义，掌握液面变化时反射光线的移动规律，同时明确反射定律的适用范围，是基础应用类题目。
【难度系数】
0.5
本题考查光的反射定律的应用，解题思路是先明确入射角、反射角的定义，结合光的反射定律（反射角等于入射角，反射定律适用于所有光的反射现象），分析液面变化时反射光线的移动规律，逐一判断选项的正误。
【解析】
根据光的反射定律：反射角等于入射角，入射角是入射光线与法线的夹角，法线垂直于液面。
选项A：已知入射光线与液面夹角为40°，则入射角为90°−40°=50°，反射角等于入射角，故反射角为50°，A错误。
选项B：液面上升时，入射光线方向不变，法线始终垂直液面，因此入射角大小不变，反射角也不变，B正确。
选项C：液面上升时，入射点向左移动，反射光线与入射光线关于法线对称，反射光线平行于原反射光线，因此光屏上的光斑向左移动，C错误。
选项D：光的反射定律适用于所有光的反射现象，即使液面上有波纹，反射仍遵循反射定律，D错误。
综上，正确选项为B。
【答案】
B
【知识点】
光的反射定律、入射角与反射角
【点评】
本题结合实际应用场景考查光的反射定律，需准确理解入射角、反射角的定义，掌握液面变化时反射光线的移动规律，同时明确反射定律的适用范围，是基础应用类题目。
【难度系数】
0.5

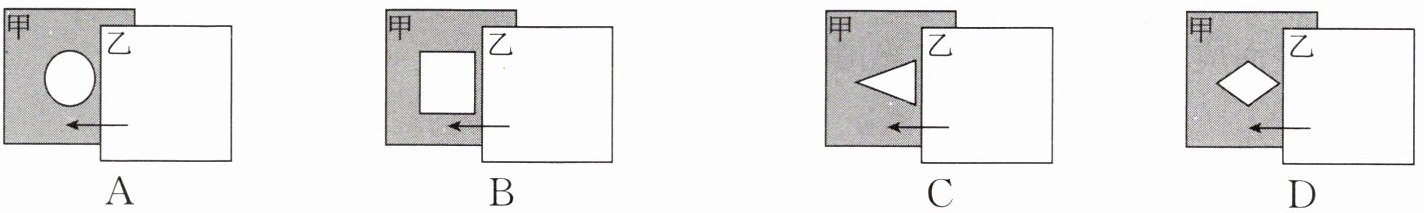

19.(2024·徐州模拟)在探究树荫下光斑的综合实践活动中,为了研究孔的大小对光斑形状的影响,小华设计了四种开有不同形状孔的卡片甲,并用另一张卡片乙覆盖在甲上,如图所示.接着,从图示位置沿箭头方向水平移动乙,观察光斑形状的变化情况.下列符合要求的是（
C
）答案
19.C
解析
【分析】
本题探究孔的大小对光斑形状的影响，需运用控制变量法，保证孔的形状不变，仅改变孔的大小。解题时要逐一分析各选项，判断移动卡片乙时，哪个选项中孔的形状不会改变，仅大小变化，以此选出符合要求的选项。
【解析】
逐一分析各选项：
选项A：卡片甲上的孔为圆形，水平移动乙时，孔的边缘会被乙遮挡，孔的形状变为弧形，形状发生改变，不符合要求；
选项B：卡片甲上的孔为正方形，移动乙时，孔的两侧被遮挡，形状变为缺角的正方形，形状改变，不符合要求；
选项C：卡片甲上的孔为三角形，水平移动乙时，孔的形状始终保持三角形，仅面积逐渐变小，仅改变了孔的大小，符合探究要求；
选项D：卡片甲上的孔为菱形，移动乙时，孔的边缘被遮挡，形状变为缺角的菱形，形状改变，不符合要求。
【答案】
C
【知识点】
光的直线传播、控制变量法
【点评】
本题结合探究实验考查控制变量法的应用，需明确实验目的是研究孔的大小对光斑形状的影响，因此要保证孔的形状不变，是对实验设计合理性的基础考查，难度适中。
【难度系数】
0.5
本题探究孔的大小对光斑形状的影响，需运用控制变量法，保证孔的形状不变，仅改变孔的大小。解题时要逐一分析各选项，判断移动卡片乙时，哪个选项中孔的形状不会改变，仅大小变化，以此选出符合要求的选项。
【解析】
逐一分析各选项：
选项A：卡片甲上的孔为圆形，水平移动乙时，孔的边缘会被乙遮挡，孔的形状变为弧形，形状发生改变，不符合要求；
选项B：卡片甲上的孔为正方形，移动乙时，孔的两侧被遮挡，形状变为缺角的正方形，形状改变，不符合要求；
选项C：卡片甲上的孔为三角形，水平移动乙时，孔的形状始终保持三角形，仅面积逐渐变小，仅改变了孔的大小，符合探究要求；
选项D：卡片甲上的孔为菱形，移动乙时，孔的边缘被遮挡，形状变为缺角的菱形，形状改变，不符合要求。
【答案】
C
【知识点】
光的直线传播、控制变量法
【点评】
本题结合探究实验考查控制变量法的应用，需明确实验目的是研究孔的大小对光斑形状的影响，因此要保证孔的形状不变，是对实验设计合理性的基础考查，难度适中。
【难度系数】
0.5

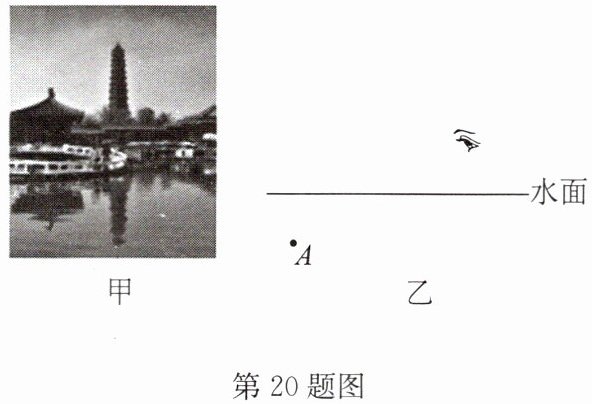

20.如图甲所示为玄武湖诺那塔及其倒影的美景.乙图中A点表示水中“塔尖”的位置,请在图乙中画出人眼看见“塔尖”的光路图.
答案
20.如答图所示
解析
【分析】要画出人眼看见水中“塔尖”的光路，需利用平面镜成像原理：水中的“塔尖”是实际塔尖经水面（平面镜）成的虚像，A点就是这个虚像。解题步骤为：①根据像与物关于水面对称，找到实际塔尖的位置；②连接实际塔尖与人眼，确定入射点；③画出入射光线和反射光线，注意光线方向。
【解析】1. 作A点关于水面的对称点，即为实际塔尖的位置；2. 连接实际塔尖与人眼，该直线与水面的交点为光的入射点O；3. 连接A与O，此为反射光线，箭头指向人眼；连接实际塔尖与O，此为入射光线，箭头指向O，完成光路图。
【答案】如答图所示
【知识点】光的反射、平面镜成像
【点评】本题结合生活中的倒影现象，考查平面镜成像的光路作图，核心是利用像与物的对称关系确定实际物体位置，属于光学基础作图题，注重对原理的应用。
【难度系数】0.5
【解析】1. 作A点关于水面的对称点，即为实际塔尖的位置；2. 连接实际塔尖与人眼，该直线与水面的交点为光的入射点O；3. 连接A与O，此为反射光线，箭头指向人眼；连接实际塔尖与O，此为入射光线，箭头指向O，完成光路图。
【答案】如答图所示
【知识点】光的反射、平面镜成像
【点评】本题结合生活中的倒影现象，考查平面镜成像的光路作图，核心是利用像与物的对称关系确定实际物体位置，属于光学基础作图题，注重对原理的应用。
【难度系数】0.5
