22.如图，太阳光经过三棱镜后，被分解为红、橙、黄、绿、蓝、靛、紫七色光，这种现象叫作光的，这个现象说明了太阳光是由种颜色的光混合而成的；能使荧光物质发光的光在（填“①”“②”或“③”）处。

22. 色散 七 ③

【分析】
要解答本题，需掌握光的色散的定义、色散的结论以及紫外线的特性：首先，太阳光经三棱镜分解为七色光的现象是光的色散；其次，色散现象说明太阳光是由七种色光混合而成；最后，不同色光偏折程度不同，紫光偏折最大，能使荧光物质发光的紫外线在紫光外侧，对应图中的③处。
【解析】
1. 太阳光通过三棱镜后，被分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这种现象叫做光的色散；
2. 光的色散实验表明，太阳光是由七种颜色的光混合而成的；
3. 在色散现象中，紫光的偏折程度最大，因此在白屏上紫光位于最下方（图中③处）；能使荧光物质发光的是紫外线，紫外线处于紫光的外侧，故对应③处。
【答案】
色散；七；③
【知识点】
光的色散；紫外线
【点评】
本题考查光的色散和紫外线的基础知识，属于光学基础题型，难度不大，牢记相关概念和特性即可解答。
【难度系数】
0.2

23.一只鸟在距湖面10 m高的高空飞行，当小鸟下降2 m时，小鸟在湖面上的“倒影”是（填“实”或“虚”）像，该“倒影”距小鸟m；若小鸟往高处飞时，则“倒影”大小（填“变大”“变小”或“不变”）。

23. 虚 16 不变

【分析】
这道题考查平面镜成像的相关知识，解题思路如下：首先，湖面相当于平面镜，需明确平面镜成像的性质；其次，根据平面镜成像“像距等于物距”的规律计算倒影与小鸟的距离；最后，牢记平面镜成像“像与物大小相等”的特点判断倒影大小。
【解析】
1. 湖面相当于平面镜，平面镜成的是虚像，因此小鸟在湖面上的“倒影”是虚像；
2. 平面镜成像时，像到镜面的距离等于物到镜面的距离。小鸟初始距湖面10m，下降2m后，小鸟到湖面的距离为$10m - 2m = 8m$，则倒影到湖面的距离也为8m，所以倒影距小鸟的距离为$8m + 8m = 16m$；
3. 平面镜所成的像与物体大小相等，与物体到镜面的距离无关，因此小鸟往高处飞时，“倒影”大小不变。
【答案】
虚 16 不变
【知识点】
平面镜成像、光的反射
【点评】
本题是光学基础题，紧扣平面镜成像的核心规律，侧重考查学生对基础知识点的理解与应用，难度较低，适合巩固光学基础知识。
【难度系数】
0.8

24.如图,竖直放置的平面镜能沿水平滑轨AB和CD左右滑动,小明站在平面镜正前方1 m处,他的像与平面镜的距离为m;先将平面镜沿水平滑轨移动20 cm,则小明像的位置(填“改变”或“不变”),再移动支架使平面镜沿水平方向靠近小明50 cm,他在镜中像的大小(填“变大”“变小”或“不变”)。

24. 1 不变 不变

【分析】
本题考查平面镜成像的规律，解题思路是：①根据平面镜成像“像距等于物距”的特点，计算像与平面镜的距离；②判断平面镜平行移动时物距是否变化，确定像的位置是否改变；③根据平面镜成像“像与物大小相等”的特点，判断像的大小变化。
【解析】
1. 平面镜成像时，像到平面镜的距离等于物到平面镜的距离。已知小明到平面镜的距离为1m，因此他的像与平面镜的距离为1m。
2. 平面镜沿平行于镜面的水平滑轨移动时，小明的位置不变，小明到平面镜的垂直距离（物距）未发生改变，因此根据成像规律，小明像的位置不变。
3. 平面镜成像的大小始终与物体的大小相等，与物距无关。当平面镜靠近小明时，物距减小，但小明的大小不变，因此他在镜中像的大小不变。
【答案】
1 不变 不变
【知识点】
平面镜成像特点
【点评】
本题是平面镜成像规律的基础应用题，核心是掌握像距与物距的关系、像与物的大小关系，需明确平行移动镜面不改变物距，像的位置由物距决定，像的大小始终等于物体大小。
【难度系数】
0.3

25.工匠师傅维护精密仪表时，在眼睛前戴一个凸透镜，如图。已知该凸透镜的焦距为8 cm，则仪表到凸透镜中心的距离应（填“大于”“小于”或“等于”）8 cm；通过凸透镜看到的是仪表（填“正立”或“倒立”）的像，像与仪表在凸透镜的（填“同”或“异”）侧。

25. 小于 正立 同

【分析】
本题考查凸透镜成像规律在放大镜中的应用。工匠师傅用凸透镜观察精密仪表，是利用凸透镜作为放大镜的功能，需结合凸透镜成像规律中放大镜的成像条件、像的性质及位置来分析。首先明确放大镜的工作原理：当物距小于焦距时，凸透镜成正立、放大的虚像，且虚像与物体在透镜同侧，据此结合已知焦距判断各空答案。
【解析】
1. 凸透镜作为放大镜使用时，要求物距（仪表到凸透镜中心的距离）小于焦距。已知该凸透镜焦距为8 cm，因此仪表到凸透镜中心的距离应小于8 cm；
2. 根据凸透镜成像规律，当物距小于焦距时，成正立、放大的虚像，所以通过凸透镜看到的是仪表正立的像；
3. 凸透镜成虚像时，像与物体在透镜的同侧，因此像与仪表在凸透镜的同侧。
【答案】
小于 正立 同
【知识点】
凸透镜成像规律、放大镜的应用
【点评】
本题是凸透镜成像规律的基础应用题，结合生活实际场景考查知识点，难度较低，侧重对基础规律的理解与应用。
【难度系数】
0.7

26.实验室利用光具座研究凸透镜成像的规律，当三个元件移动到如图所示的位置时，光屏上出现了清晰的像，从图中读出物距为 ，并推算出焦距为 （填字母）。


A.$ f＜15.0\ \mathrm{cm} $
B.$ 15.0\ \mathrm{cm}＜f＜20.0\ \mathrm{cm} $
C.$ f＞30.0\ \mathrm{cm} $

26. 40.0 cm B

【分析】
要解决本题，需先从光具座读取蜡烛、凸透镜、光屏的刻度，计算物距和像距；再根据凸透镜成像规律，结合物距与像距的大小关系判断成像类型，进而推算焦距范围。第一步：确定各元件的刻度，蜡烛在10.0cm处，凸透镜在50.0cm处，光屏在80.0cm处；第二步：计算物距（凸透镜到蜡烛的距离）和像距（光屏到凸透镜的距离）；第三步：根据物距和像距的大小关系判断成像特点，结合凸透镜成像规律推导焦距范围。
【解析】
1. 计算物距：物距是蜡烛到凸透镜的距离，光具座上蜡烛刻度为10.0cm，凸透镜刻度为50.0cm，因此物距$ u = 50.0\ \mathrm{cm} - 10.0\ \mathrm{cm} = 40.0\ \mathrm{cm} $；
2. 计算像距：像距是光屏到凸透镜的距离，光屏刻度为80.0cm，因此像距$ v = 80.0\ \mathrm{cm} - 50.0\ \mathrm{cm} = 30.0\ \mathrm{cm} $；
3. 推导焦距范围：由于物距$ u=40.0\ \mathrm{cm} ＞ $像距$ v=30.0\ \mathrm{cm} $，光屏上成倒立、缩小的实像，根据凸透镜成像规律，此时满足$ u＞2f $，且$ f＜v＜2f $；代入数值可得：$ 40.0\ \mathrm{cm} ＞ 2f $，即$ f＜20.0\ \mathrm{cm} $；同时$ f＜30.0\ \mathrm{cm} ＜2f $，即$ 15.0\ \mathrm{cm} ＜f＜20.0\ \mathrm{cm} $，对应选项B。
【答案】
40.0 cm；B
【知识点】
凸透镜成像规律，物距像距测量
【点评】
本题考查凸透镜成像规律的基础应用，关键是准确读取光具座上的刻度计算物距和像距，结合成像特点推导焦距范围，属于初中物理光学的基础题型，需熟练掌握凸透镜成像的基本规律。
【难度系数】
0.6

三、作图题（共4分）
27.完成下列光学作图题：
（1）如图1，根据入射光线画出反射光线，并在图中标出入射角的度数。

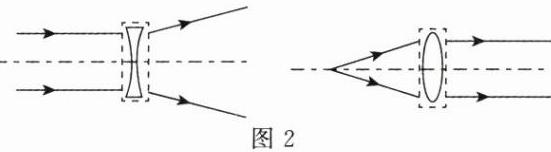

（2）在图2所示的甲、乙图中，根据光线通过透镜前后的方向，分别在虚框内画出适当的透镜。

27.(1)
27.(2)

【分析】
本题考查光的反射定律和透镜对光线的作用。对于（1），需先确定法线，再根据入射角与入射光线和镜面夹角的关系计算入射角，最后依据反射角等于入射角画出反射光线；对于（2），根据透镜对光线的作用判断透镜类型：凹透镜对光线有发散作用，凸透镜对光线有会聚作用。
【解析】
（1）作图步骤：①过O点作垂直于镜面的法线（虚线）；②入射光线与镜面夹角为30°，则入射角为90°-30°=60°；③根据反射角等于入射角，在法线左侧画出反射光线，使反射光线与法线夹角为60°，并标注入射角60°。
（2）甲图：平行入射光线经过透镜后向外发散，说明透镜对光线有发散作用，故为凹透镜；乙图：原本会聚的入射光线经过透镜后变为平行光线，说明透镜对光线有会聚作用，故为凸透镜。
【答案】
27.(1) ；27.(2)
【知识点】
光的反射定律、透镜对光线的作用
【点评】
本题为基础光学作图题，考查光的反射定律的应用及透镜类型的判断，需掌握法线、入射角、反射角的关系，以及凸透镜和凹透镜对光线的作用特点，难度适中。
【难度系数】
0.3
