1 如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡的发光情况是；当开关S闭合时，两个灯泡的发光情况是。

1. 当开关S断开时，L₁、L₂均发光；当开关S闭合时，L₂发光，L₁不发光

【分析】
要判断开关断开、闭合时灯泡的发光情况，需分析电路的电流路径：开关断开时，电流会依次经过两个灯泡形成通路；开关闭合时，开关所在导线会对其中一个灯泡造成短路，电流不再经过该灯泡。
【解析】
1. 当开关S断开时：电流从电源正极流出，依次经过L₂、L₁，回到电源负极，电路为串联通路，L₁和L₂都有电流通过，因此均发光；
2. 当开关S闭合时：开关S的导线直接连通L₁的两端，L₁被短路，电流从电源正极流出，经过L₂后，通过开关S直接回到电源负极，L₁中无电流通过，因此L₂发光，L₁不发光。
【答案】
当开关S断开时，L₁、L₂均发光；当开关S闭合时，L₂发光，L₁不发光
【知识点】
电路通路、短路判断
【点评】
本题考查电路通路与短路的基本判断，核心是分析开关通断时的电流路径，属于基础电路分析题，难度较低。
【难度系数】
0.3

2 如图所示，只闭合开关，灯泡$L_1$和$L_2$串联；只闭合开关，灯泡$L_1$和$L_2$并联；同时闭合开关，会烧坏电源和导线。

1. S₂ 2. S₁、S₃ 3. S₁、S₂、S₃

【分析】
要判断灯泡的连接方式及电路状态，需结合串联、并联电路的电流路径特点，以及电源短路的定义分析：
1. 串联电路：电流只有一条路径，依次经过所有用电器；
2. 并联电路：电流有多条路径，各用电器两端分别直接连接到电源两极；
3. 电源短路：电流不经过用电器，直接从电源正极回到负极，会烧坏电源和导线。
逐个分析开关闭合情况：
只闭合S₂时，电流路径为：电源正极→L₁→S₂→L₂→电源负极，仅一条路径，L₁和L₂串联；
闭合S₁、S₃时，电流分为两条支路：一条经L₁、S₃回到负极，另一条经S₁、L₂、S₃回到负极，L₁和L₂两端均接电源两极，为并联；
同时闭合S₁、S₂、S₃时，电流路径为：电源正极→S₁→S₂→S₃→电源负极，不经过用电器，形成电源短路。
【解析】
根据上述分析：
1. 只闭合S₂时，电流依次通过L₁、S₂、L₂，形成串联电路，故填S₂；
2. 闭合S₁、S₃时，电流分为两条独立支路，分别经过L₁和L₂，形成并联电路，故填S₁、S₃；
3. 同时闭合S₁、S₂、S₃时，电源两极被导线直接连通，发生电源短路，会烧坏电源和导线，故填S₁、S₂、S₃。
【答案】
S₂；S₁、S₃；S₁、S₂、S₃
【知识点】
串联电路、并联电路、短路
【点评】
本题考查串并联电路的判断及短路的识别，核心是明确电流路径，区分不同电路状态的特点，属于基础电路分析题。
【难度系数】
0.3

3 [2025 泗阳期中]如图所示是太阳能家用庭院灯。在白天，光伏板利用太阳能给锂电池充电，晚上锂电池可供电灯发光。利用太阳能给锂电池充电时，锂电池相当于电路中的 （）

A.电源
B.用电器
C.开关
D.导线

B

【分析】
要解决本题，需先明确电路中各元件的功能：电源是提供电能的装置，用电器是消耗电能的装置，开关用于控制电路通断，导线用于传导电流。题目场景是太阳能给锂电池充电，此时锂电池需要接收电能并转化为化学能储存，消耗了电能，据此判断其在电路中的角色。
【解析】
在利用太阳能给锂电池充电时，光伏板将太阳能转化为电能，作为电路中的电源提供电能；锂电池在充电过程中，消耗电能，将电能转化为化学能储存起来，符合用电器“消耗电能工作”的特征。
选项A：电源的作用是提供电能，与锂电池充电时的功能不符，排除；
选项B：用电器消耗电能，符合锂电池充电时的角色，正确；
选项C：开关用于控制电路通断，和锂电池的作用无关，排除；
选项D：导线的功能是传导电流，不符合锂电池的功能，排除。
【答案】
B
【知识点】
电路组成；用电器的概念
【点评】
本题考查电路元件的基础概念，核心是区分充电过程中能量的转化方向，属于易掌握的基础题，难度较低。
【难度系数】
0.8

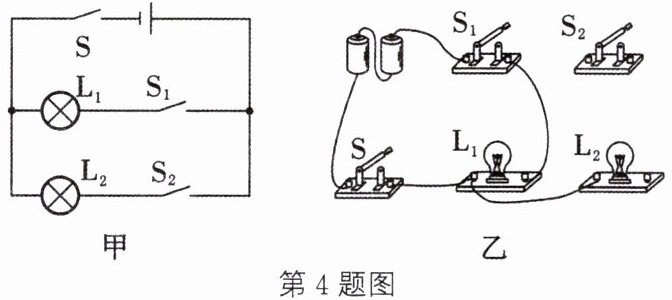

4 根据如图甲所示的电路图,请你用笔画线代替导线完成图乙中实物的连接。

【分析】
先分析图甲的电路结构：灯泡L₁与L₂并联，开关S在干路，控制整个电路；开关S₁与L₁串联，控制L₁；开关S₂与L₂串联，控制L₂。连接实物时，遵循“先干路后支路”的思路，确保开关与对应灯泡串联，干路开关控制所有用电器，导线不交叉。
【解析】
连接步骤：1. 从电源正极引出导线，连接总开关S的一个接线柱，S的另一接线柱作为分支点；2. 连接L₁支路：从分支点接开关S₁的一个接线柱，S₁另一接线柱接L₁的一个接线柱，L₁的另一接线柱接电源负极；3. 连接L₂支路：从分支点接开关S₂的一个接线柱，S₂另一接线柱接L₂的一个接线柱，L₂的另一接线柱接电源负极，完成实物连接。
【答案】
【知识点】并联电路连接；实物电路连接
【点评】本题考查根据并联电路图连接实物电路，核心是明确各开关的控制对象，连接时需保证电路结构与电路图一致，导线连接规范。
【难度系数】0.5

5 [2025泗洪期末]某电蚊拍有灭蚊和照明功能。当开关S闭合，照明灯亮；再闭合S₁时，灭蚊网和灯都能工作；当仅闭合S₁时，灭蚊网和灯都不工作。请把图中的电路补画完整。

【分析】
要满足题目功能要求，需确定电路结构：照明灯与灭蚊网需并联，开关S为干路开关（控制整个电路），开关S₁为灭蚊网支路的开关。仅闭合S₁时都不工作，说明S必须在干路；S闭合时灯亮，说明灯支路为通路；再闭合S₁时两者都工作，说明灭蚊网与灯并联，S₁控制灭蚊网支路。因此需将照明灯并联在灭蚊网支路两端，补画灯的连接线路即可。
【解析】
根据电路要求，照明灯与灭蚊网并联，开关S接在干路，开关S₁接在灭蚊网支路。补画时，将照明灯的左端连接到电源左侧导线，右端连接到开关S左侧导线，使照明灯与灭蚊网（带S₁）并联。此时：
1. 仅闭合S时，电流路径：电源正极→S→照明灯→电源负极，照明灯亮，符合要求；
2. 闭合S和S₁时，电流分为两路：一路经照明灯，一路经灭蚊网、S₁，两者都工作，符合要求；
3. 仅闭合S₁时，S断开，电路断路，都不工作，符合要求。
【答案】

【知识点】
并联电路、电路连接、开关作用
【点评】
本题结合电蚊拍的实际功能，考查并联电路的设计，需根据开关控制作用判断电路结构，是电路基础应用的典型题，难度适中。
【难度系数】
0.6

6 如图所示，当开关S₁闭合，S₂断开时，电流表A的示数为0.24 A，则通过灯L₁的电流是A，通过灯L₂的电流是A；当S₁和S₂都闭合时，电流表的示数为0.56 A，则此时通过灯L₁的电流为A，通过灯L₂的电流为A。

1. 0.24 2. 0.24 3. 0.56 4. 0

【分析】首先分析开关S₁、S₂的状态对电路的影响：当S₁闭合、S₂断开时，L₂所在支路断路，电路为L₁的简单电路，电流表测量通过L₁的电流；当S₁和S₂都闭合时，S₂闭合会将L₂短路，此时电路为L₁的简单电路，电流表测量通过L₁的电流，L₂中无电流。据此可分别计算各灯的电流。
【解析】1. 当S₁闭合，S₂断开时：L₂支路断路，电流仅通过L₁，电流表测L₁的电流，因此通过L₁的电流为0.24A，L₂中无电流，即通过L₂的电流为0A；2. 当S₁和S₂都闭合时：L₂被短路，电流不经过L₂，电路中只有L₁工作，电流表测L₁的电流，因此通过L₁的电流为0.56A，通过L₂的电流为0A。
【答案】0.24；0；0.56；0
【知识点】电路的状态；电流的测量
【点评】本题考查了电路状态（断路、短路）的判断及电流的测量，关键是分析开关不同状态下电路的连接情况，属于基础电路题，难度不大。
【难度系数】0.3

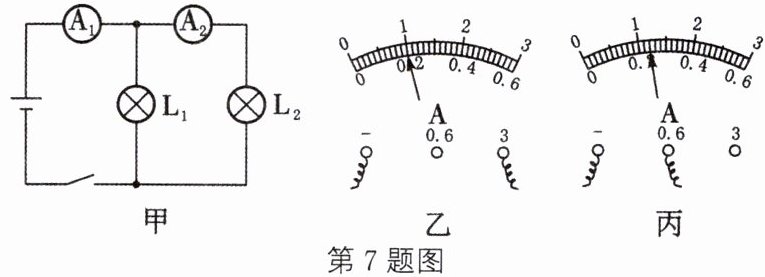

7 小明要利用电流表测量通过小灯泡的电流，他连接了如图甲所示的电路。
（1）按电路图连接电路，两盏灯的连接方式是，电流表A₂测量通过灯的电流。
（2）检查无误后，闭合开关，电流表示数如图乙、丙所示，通过灯L₁的电流是A。
（3）若工作一段时间后L₁断路，则电流表A₁的示数将，A₂的示数将。（变大/不变/变小）

（1）并联 L₂ （2）0.76 （3）变小 不变

【分析】
首先观察图甲电路，电流从电源正极流出，经电流表A₁后分为两条支路，一条通过灯L₁回到电源负极，另一条通过电流表A₂和灯L₂回到电源负极，据此判断电路连接方式和电流表测量对象；第（2）问中，A₁测干路电流，A₂测L₂支路电流，需根据量程读取两表的示数，再利用并联电路电流规律计算L₁的电流；第（3）问分析L₁断路后，干路和L₂支路的电流变化，结合并联电路特点判断电表示数变化。
【解析】
（1）由图甲可知，两灯两端分别连接在电源两端，电流有两条独立路径，因此连接方式是并联；电流表A₂与L₂串联，测量通过灯L₂的电流。
（2）电流表A₁测干路电流，A₂测L₂支路电流，故A₁示数更大。A₁选用0~3A量程，分度值0.1A，示数为1.0A；A₂选用0~0.6A量程，分度值0.02A，示数为0.24A。根据并联电路电流规律I=I₁+I₂，可得通过L₁的电流I₁=I - I₂=1.0A - 0.24A=0.76A。
（3）若L₁断路，并联电路中L₁支路断开，干路电流变为仅L₂支路的电流，因此电流表A₁的示数变小；L₂两端电压不变，电阻不变，由I=U/R可知，L₂的电流不变，所以电流表A₂的示数不变。
【答案】
（1）并联；L₂ （2）0.76 （3）变小；不变
【知识点】
并联电路电流规律、电流表使用、电路故障分析
【点评】
本题考查并联电路的特点、电流表读数及电路故障分析，需明确各电流表测量对象，掌握并联电路电流规律，正确读取电流表量程和示数是解题核心。
【难度系数】
0.5
