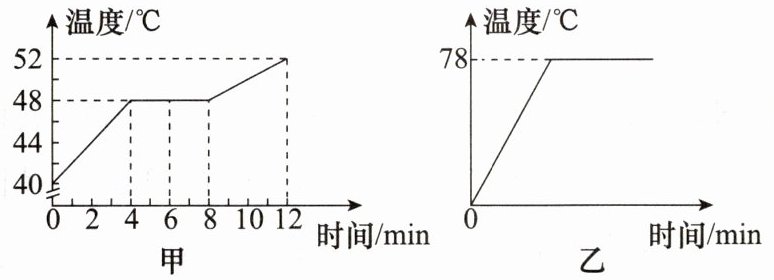

6. 如图甲是某物质熔化时温度随时间变化的图像，根据图像中的信息可以知道第6 min时，该物质处于
固液共存
（选填“固”“液”或“固液共存”）态。如图乙是酒精沸腾时的图像，由图像信息可以知道，酒精温度计不能
（选填“能”或“不能”）用来测量水沸腾时的温度。答案
6.固液共存 不能
解析
【分析】
要解答本题，需结合晶体熔化图像和沸腾图像的特点分析：
1. 分析甲图（物质熔化图像）：晶体熔化时温度保持不变，图像中水平段对应熔化过程，该物质从第4min开始熔化，到第8min熔化完成，第6min处于熔化过程中，此时物质既有未熔化的固态，又有正在熔化的液态，因此处于固液共存态。
2. 分析乙图（酒精沸腾图像）：液体沸腾时温度保持不变，该温度为沸点，酒精的沸点是78℃；而标准大气压下水的沸点是100℃，测量水沸腾温度时，温度会达到100℃，超过酒精的沸点，酒精会汽化为气态，无法正常测量，因此酒精温度计不能测水沸腾的温度。
【解析】
1. 对于甲图：该物质是晶体，晶体熔化过程中温度不变，图像中4min~8min的水平段为熔化阶段，第6min在4min和8min之间，处于熔化过程，所以该物质处于固液共存态。
2. 对于乙图：酒精沸腾时温度保持78℃，说明酒精的沸点为78℃；标准大气压下水的沸点为100℃，用酒精温度计测量水沸腾温度时，温度会达到100℃，高于酒精的沸点，酒精会汽化，无法使用，因此酒精温度计不能用来测量水沸腾时的温度。
【答案】
固液共存；不能
【知识点】
晶体熔化图像；沸腾特点；温度计的使用
【点评】
本题考查晶体熔化和沸腾图像的理解，以及温度计的工作原理，属于热学基础题，难度适中，学生掌握晶体熔化、沸腾的特点和温度计的量程要求即可解答。
【难度系数】
0.7
要解答本题，需结合晶体熔化图像和沸腾图像的特点分析：
1. 分析甲图（物质熔化图像）：晶体熔化时温度保持不变，图像中水平段对应熔化过程，该物质从第4min开始熔化，到第8min熔化完成，第6min处于熔化过程中，此时物质既有未熔化的固态，又有正在熔化的液态，因此处于固液共存态。
2. 分析乙图（酒精沸腾图像）：液体沸腾时温度保持不变，该温度为沸点，酒精的沸点是78℃；而标准大气压下水的沸点是100℃，测量水沸腾温度时，温度会达到100℃，超过酒精的沸点，酒精会汽化为气态，无法正常测量，因此酒精温度计不能测水沸腾的温度。
【解析】
1. 对于甲图：该物质是晶体，晶体熔化过程中温度不变，图像中4min~8min的水平段为熔化阶段，第6min在4min和8min之间，处于熔化过程，所以该物质处于固液共存态。
2. 对于乙图：酒精沸腾时温度保持78℃，说明酒精的沸点为78℃；标准大气压下水的沸点为100℃，用酒精温度计测量水沸腾温度时，温度会达到100℃，高于酒精的沸点，酒精会汽化，无法使用，因此酒精温度计不能用来测量水沸腾时的温度。
【答案】
固液共存；不能
【知识点】
晶体熔化图像；沸腾特点；温度计的使用
【点评】
本题考查晶体熔化和沸腾图像的理解，以及温度计的工作原理，属于热学基础题，难度适中，学生掌握晶体熔化、沸腾的特点和温度计的量程要求即可解答。
【难度系数】
0.7

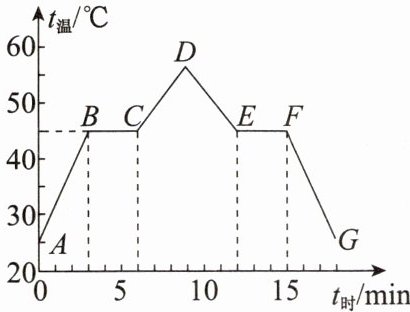

7. 如图是“探究某物质熔化和凝固的规律”的实验图像，下列说法正确的是 （
A.在$t_{\mathrm{时}}=5\ \mathrm{min}$时，该物质处于固态
B.在BC段，该物质不吸热
C.该物质凝固过程持续了15 min
D.该物质的凝固点是$45\ °\mathrm{C}$
D
）A.在$t_{\mathrm{时}}=5\ \mathrm{min}$时，该物质处于固态
B.在BC段，该物质不吸热
C.该物质凝固过程持续了15 min
D.该物质的凝固点是$45\ °\mathrm{C}$
答案
7.D
解析
【分析】
本题是晶体熔化和凝固规律的图像分析题，解题思路为：先明确晶体熔化、凝固的特点（熔化吸热温度不变，凝固放热温度不变），再结合图像各段的物理意义（横轴为时间，纵轴为温度，水平段对应温度为熔点/凝固点，水平段对应过程为固液共存态），逐一分析选项判断正误。
【解析】
A选项：$t_{\mathrm{时}}=5\ \mathrm{min}$时，该物质处于BC段（熔化过程，时间范围约3min~6min），此阶段物质处于固液共存态，不是固态，A错误；
B选项：BC段是晶体的熔化过程，晶体熔化需要持续吸热，温度保持不变，B错误；
C选项：该物质的凝固过程对应EF段，时间范围约12min~15min，持续时间为$15\ \mathrm{min}-12\ \mathrm{min}=3\ \mathrm{min}$，不是15min，C错误；
D选项：晶体的凝固点等于熔点，图像中水平段（BC段、EF段）对应的温度为$45°\mathrm{C}$，因此该物质的凝固点是$45°\mathrm{C}$，D正确。
【答案】
D
【知识点】
晶体熔化和凝固图像、熔点与凝固点
【点评】
本题考查晶体熔化和凝固的图像分析，核心是掌握晶体熔化、凝固时温度不变的特性，需准确识别图像各段对应的状态和过程，难度适中，属于基础应用类题目。
【难度系数】
0.6
本题是晶体熔化和凝固规律的图像分析题，解题思路为：先明确晶体熔化、凝固的特点（熔化吸热温度不变，凝固放热温度不变），再结合图像各段的物理意义（横轴为时间，纵轴为温度，水平段对应温度为熔点/凝固点，水平段对应过程为固液共存态），逐一分析选项判断正误。
【解析】
A选项：$t_{\mathrm{时}}=5\ \mathrm{min}$时，该物质处于BC段（熔化过程，时间范围约3min~6min），此阶段物质处于固液共存态，不是固态，A错误；
B选项：BC段是晶体的熔化过程，晶体熔化需要持续吸热，温度保持不变，B错误；
C选项：该物质的凝固过程对应EF段，时间范围约12min~15min，持续时间为$15\ \mathrm{min}-12\ \mathrm{min}=3\ \mathrm{min}$，不是15min，C错误；
D选项：晶体的凝固点等于熔点，图像中水平段（BC段、EF段）对应的温度为$45°\mathrm{C}$，因此该物质的凝固点是$45°\mathrm{C}$，D正确。
【答案】
D
【知识点】
晶体熔化和凝固图像、熔点与凝固点
【点评】
本题考查晶体熔化和凝固的图像分析，核心是掌握晶体熔化、凝固时温度不变的特性，需准确识别图像各段对应的状态和过程，难度适中，属于基础应用类题目。
【难度系数】
0.6

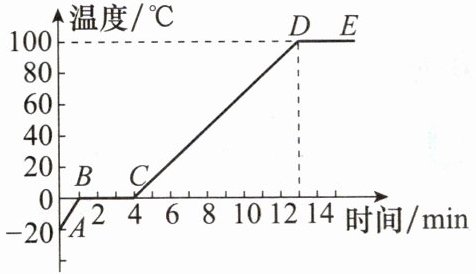

8. 如图是冰在加热时其温度随时间变化的图像，下列关于这个过程的说法正确的是 （
A.实验时的气压为1个标准大气压
B.第4 min时冰的温度比第2 min时高
C.CD段该物质处于气态
D.DE段表示冰的熔化过程
A
）A.实验时的气压为1个标准大气压
B.第4 min时冰的温度比第2 min时高
C.CD段该物质处于气态
D.DE段表示冰的熔化过程
答案
8.A
解析
【分析】
要解答本题，需结合晶体熔化和液体沸腾的温度-时间图像特点分析：标准大气压下冰的熔点为0℃，水的沸点为100℃；图像中各段对应过程：AB段是冰吸热升温，BC段是冰的熔化过程（温度保持0℃），CD段是水吸热升温，DE段是水的沸腾过程（温度保持100℃）。再逐一分析选项，判断各说法的正误。
【解析】
逐一分析各选项：
选项A：图像中DE段水的温度稳定在100℃，标准大气压下水的沸点为100℃，说明实验时气压为1个标准大气压，该选项正确。
选项B：第2 min和第4 min都处于BC段（冰的熔化过程），晶体熔化时温度不变，因此这两个时刻冰的温度相同，均为0℃，该选项错误。
选项C：CD段是冰完全熔化后，液态水吸热升温的过程，该物质处于液态，并非气态，该选项错误。
选项D：DE段是水吸热温度不变的过程，属于水的沸腾阶段，不是冰的熔化过程，该选项错误。
【答案】
A
【知识点】
晶体熔化图像、液体沸腾图像、气压与沸点的关系
【点评】
本题考查冰熔化和水沸腾的温度-时间图像，需掌握晶体熔化、液体沸腾的特点，以及标准大气压下的熔点和沸点，解题核心是准确判断图像各段对应的物态变化过程。
【难度系数】
0.5
要解答本题，需结合晶体熔化和液体沸腾的温度-时间图像特点分析：标准大气压下冰的熔点为0℃，水的沸点为100℃；图像中各段对应过程：AB段是冰吸热升温，BC段是冰的熔化过程（温度保持0℃），CD段是水吸热升温，DE段是水的沸腾过程（温度保持100℃）。再逐一分析选项，判断各说法的正误。
【解析】
逐一分析各选项：
选项A：图像中DE段水的温度稳定在100℃，标准大气压下水的沸点为100℃，说明实验时气压为1个标准大气压，该选项正确。
选项B：第2 min和第4 min都处于BC段（冰的熔化过程），晶体熔化时温度不变，因此这两个时刻冰的温度相同，均为0℃，该选项错误。
选项C：CD段是冰完全熔化后，液态水吸热升温的过程，该物质处于液态，并非气态，该选项错误。
选项D：DE段是水吸热温度不变的过程，属于水的沸腾阶段，不是冰的熔化过程，该选项错误。
【答案】
A
【知识点】
晶体熔化图像、液体沸腾图像、气压与沸点的关系
【点评】
本题考查冰熔化和水沸腾的温度-时间图像，需掌握晶体熔化、液体沸腾的特点，以及标准大气压下的熔点和沸点，解题核心是准确判断图像各段对应的物态变化过程。
【难度系数】
0.5

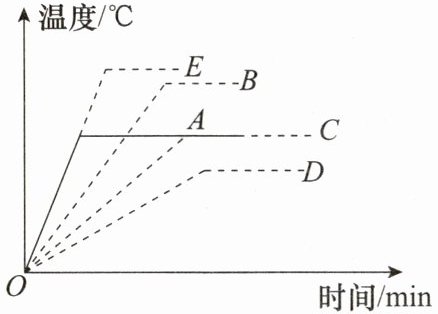

9.已知一定质量的水被加热时,其温度与时间的关系如图中实线A所示。若其他条件不变,仅将水面上方的气压增加,则其温度随时间变化的曲线是（
A.曲线E
B.曲线C
C.曲线D
D.曲线B
A
）A.曲线E
B.曲线C
C.曲线D
D.曲线B
答案
9.A
解析
【分析】首先回忆液体沸点与气压的关系：液体的沸点随气压的增大而升高，随气压的减小而降低。本题中其他条件不变，仅增加水面上方的气压，因此水的沸点会比原实线A对应的沸点更高。接下来观察图像，曲线的水平段对应水沸腾时的温度（即沸点），需找到水平段温度高于A的曲线，结合选项分析即可得出答案。
【解析】根据沸点与气压的关系，气压增大时，水的沸点升高。原实线A是气压不变时的温度变化图像，当气压增加后，水的沸点升高，所以沸腾时的温度（曲线的水平段）应高于A的水平段温度。观察各曲线：曲线D的水平段温度低于A，不符合；曲线C的水平段温度与A相同，不符合；曲线B的水平段温度高于A，但曲线E的水平段温度更高，符合气压增大后沸点升高的特点，因此对应曲线E，即选项A。
【答案】E
【知识点】沸点与气压的关系
【点评】本题考查沸点与气压的关系，解题关键是明确气压变化对沸点的影响，结合图像中沸腾阶段的温度变化分析即可，属于基础题，难度较低。
【难度系数】0.3
【解析】根据沸点与气压的关系，气压增大时，水的沸点升高。原实线A是气压不变时的温度变化图像，当气压增加后，水的沸点升高，所以沸腾时的温度（曲线的水平段）应高于A的水平段温度。观察各曲线：曲线D的水平段温度低于A，不符合；曲线C的水平段温度与A相同，不符合；曲线B的水平段温度高于A，但曲线E的水平段温度更高，符合气压增大后沸点升高的特点，因此对应曲线E，即选项A。
【答案】E
【知识点】沸点与气压的关系
【点评】本题考查沸点与气压的关系，解题关键是明确气压变化对沸点的影响，结合图像中沸腾阶段的温度变化分析即可，属于基础题，难度较低。
【难度系数】0.3

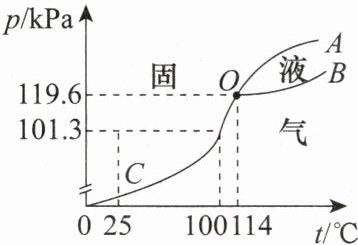

10. 物质存在的状态不仅与温度有关，还与压强有关，如图是碘物质的状态与压强、温度的关系图像。OA、OB、OC分别是三种状态的临界线，O点称为三相点。下列说法正确的是（
A.当$t＞114\ °\mathrm{C}$时，碘物质一定处于气态
B.当$t＜114\ °\mathrm{C}$时，碘物质可能处于液态
C.1个标准大气压下，将室温($25\ °\mathrm{C}$)下碘物质缓慢加热到$100\ °\mathrm{C}$时，碘先熔化再汽化
D.1个标准大气压下，将$100\ °\mathrm{C}$的碘蒸气冷却至室温($25\ °\mathrm{C}$)，碘蒸气凝华并向外界放热
D
）A.当$t＞114\ °\mathrm{C}$时，碘物质一定处于气态
B.当$t＜114\ °\mathrm{C}$时，碘物质可能处于液态
C.1个标准大气压下，将室温($25\ °\mathrm{C}$)下碘物质缓慢加热到$100\ °\mathrm{C}$时，碘先熔化再汽化
D.1个标准大气压下，将$100\ °\mathrm{C}$的碘蒸气冷却至室温($25\ °\mathrm{C}$)，碘蒸气凝华并向外界放热
答案
10.D
解析
【分析】本题需结合碘的压强-温度相图，明确各临界线（OA为固液线、OB为液气线、OC为固气线）和三相点O的含义，再逐一分析选项：
1. 三相点O的温度为114℃、压强为119.6kPa，是固、液、气三相共存的状态；
2. 各线的意义：OC线是固气平衡线（升华/凝华的临界线），OB线是液气平衡线（沸腾/液化的临界线），OA线是固液平衡线（熔化/凝固的临界线）；
3. 结合温度、压强的变化，判断每个选项中碘的状态变化是否符合相图规律。
【解析】
选项A：当$t＞114\ °\mathrm{C}$时，若压强大于三相点压强（119.6kPa），碘可能处于液态，并非一定是气态，故A错误；
选项B：当$t＜114\ °\mathrm{C}$时，若压强低于119.6kPa，根据相图，液态碘不存在（液气线OB在$t＜114\ °\mathrm{C}$时，对应压强低于119.6kPa，此时液相区域不存在），碘只能是固态或气态，故B错误；
选项C：1标准大气压为101.3kPa，由图可知，101.3kPa对应OC线（固气平衡线）上的100℃，即该压强下碘的升华温度为100℃，加热时碘从25℃（固态）升温至100℃时，直接升华，不会熔化，故C错误；
选项D：100℃的碘蒸气，在1标准大气压（101.3kPa）下冷却至25℃，结合相图，25℃、101.3kPa时碘为固态，因此碘蒸气会凝华为固态，凝华过程向外界放热，故D正确。
【答案】D
【知识点】物质状态与温度压强的关系、相图的应用
【点评】本题考查对压强-温度相图的理解，需明确各临界线的物理意义，结合温度、压强的变化判断物质状态，是基础的热学图像分析题，难度适中。
【难度系数】0.5
1. 三相点O的温度为114℃、压强为119.6kPa，是固、液、气三相共存的状态；
2. 各线的意义：OC线是固气平衡线（升华/凝华的临界线），OB线是液气平衡线（沸腾/液化的临界线），OA线是固液平衡线（熔化/凝固的临界线）；
3. 结合温度、压强的变化，判断每个选项中碘的状态变化是否符合相图规律。
【解析】
选项A：当$t＞114\ °\mathrm{C}$时，若压强大于三相点压强（119.6kPa），碘可能处于液态，并非一定是气态，故A错误；
选项B：当$t＜114\ °\mathrm{C}$时，若压强低于119.6kPa，根据相图，液态碘不存在（液气线OB在$t＜114\ °\mathrm{C}$时，对应压强低于119.6kPa，此时液相区域不存在），碘只能是固态或气态，故B错误；
选项C：1标准大气压为101.3kPa，由图可知，101.3kPa对应OC线（固气平衡线）上的100℃，即该压强下碘的升华温度为100℃，加热时碘从25℃（固态）升温至100℃时，直接升华，不会熔化，故C错误；
选项D：100℃的碘蒸气，在1标准大气压（101.3kPa）下冷却至25℃，结合相图，25℃、101.3kPa时碘为固态，因此碘蒸气会凝华为固态，凝华过程向外界放热，故D正确。
【答案】D
【知识点】物质状态与温度压强的关系、相图的应用
【点评】本题考查对压强-温度相图的理解，需明确各临界线的物理意义，结合温度、压强的变化判断物质状态，是基础的热学图像分析题，难度适中。
【难度系数】0.5
