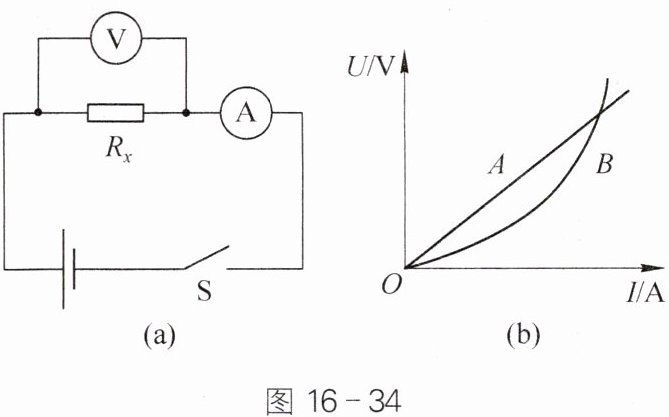

4. 实验小组设计如图16-34(a)所示电路来测量未知定值电阻$R_x$的阻值,小明提出,这样只能得到一组数据,测量结果误差可能较大。为了减小误差,需要多次测量,应该在电路中串联一个。他们利用改进后的电路进行实验,并绘制出$R_x的U - I$图像。如图16-34(b)所示的$A$、$B$两条图线中,是他们绘制出的图线。

滑动变阻器　A

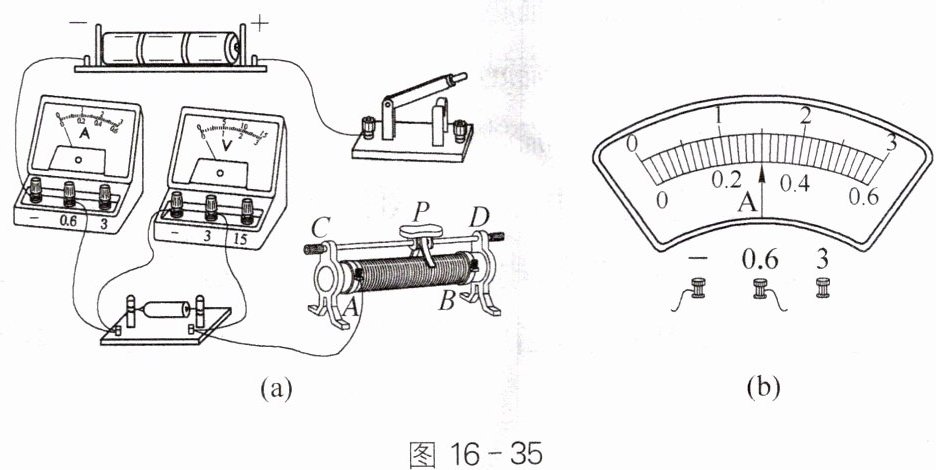

5. 某物理学习小组进行了“测量定值电阻阻值”的实验,实物电路如图16-35(a)所示。

(1) 请用笔画线代替导线,将图16-35(a)中的实物图连接完整。
(2) 闭合开关前,滑动变阻器的滑片$P$应移到______(选填“A”或“B”)端。
(3) 闭合开关后,移动滑动变阻器的滑片$P$,使电压表的示数为3 V时,电流表的示数如图16-35(b)所示,则该定值电阻的阻值为______Ω。他们认为这个结果就是定值电阻的准确阻值,你认为合理吗？______,理由是______。

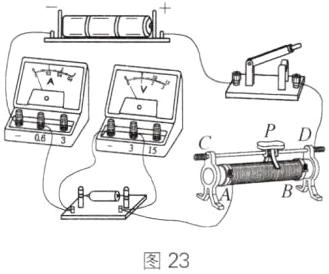

(1)如图23所示　
(2)B　
(3)10　不合理 实验误差较大，没有多次测量取平均值

6. 小刚用电压表和电流表测量一只标有“8 V 0.4 A”的小灯泡电阻。
(1) 现有实验器材如下：
电压表$V_1$(量程0～3 V),电压表$V_2$(量程0～15 V),电流表$A_1$(量程0～0.6 A),电流表$A_2$(量程0～3 A),滑动变阻器$R_1$(10 Ω 2 A),滑动变阻器$R_2$(50 Ω 1 A),电源(电压恒为12 V)一个、开关一个、导线若干。
要安全准确地测量多组数据,需要选择合适的实验器材,其中电压表应选用______；电流表应选用______；滑动变阻器应选用______。

(2) 在图16-36所示电路图的〇中分别填入小灯泡、电压表和电流表的元件符号。
(3) 闭合开关前,滑动变阻器的滑片移至阻值最大位置,是为了______。
(4) 闭合开关,移动滑片,读出电压表和电流表的示数,记录数据,重复实验三次,计算电阻值,发现小灯泡的电阻值是变化的,原因是：______。
(5) 若在实验过程中,不慎将电压表和电流表位置互换,闭合开关后小灯泡出现的现象是：______。

(1)V₂　A₁　R₂　
(2)如图24所示　
(3)保护电路　
(4)灯丝的电阻随温度的变化而变化　
(5)小灯泡不发光
