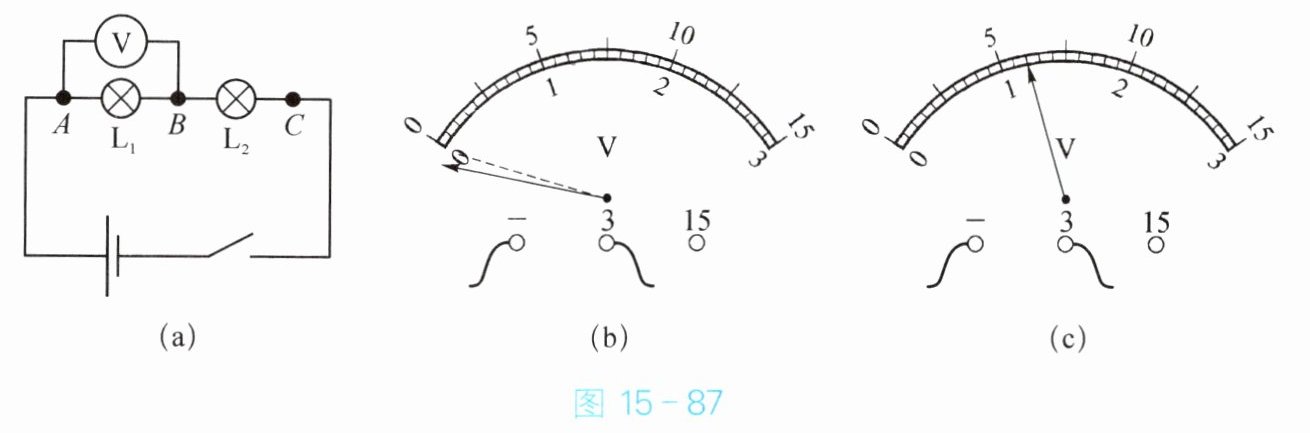

17. 小明所在实验小组的同学们在探究串联电路电压规律的实验中,设计的电路图如图 15 - 87(a)所示。
(1)实验中最好选择规格________(选填“相同”或“不同”)的小灯泡。
(2)在测量 L_1 两端的电压时,小明发现电压表的指针偏转如图 15 - 87(b)所示,原因是________。
(3)纠正错误后,重新测量 L_1 两端的电压,电压表的指针偏转如图 15 - 87(c)所示,则电压表的示数为________V。
(4)小明分别测出 A 与 B、B 与 C、A 与 C 之间的电压分别为$ U_{AB}、$$U_{BC}、$$U_{AC},$分析实验数据,可得到串联电路的电压特点是________(用公式表示)。该实验中,小明多次实验的目的是________。
(1)实验中最好选择规格________(选填“相同”或“不同”)的小灯泡。
(2)在测量 L_1 两端的电压时,小明发现电压表的指针偏转如图 15 - 87(b)所示,原因是________。
(3)纠正错误后,重新测量 L_1 两端的电压,电压表的指针偏转如图 15 - 87(c)所示,则电压表的示数为________V。
(4)小明分别测出 A 与 B、B 与 C、A 与 C 之间的电压分别为$ U_{AB}、$$U_{BC}、$$U_{AC},$分析实验数据,可得到串联电路的电压特点是________(用公式表示)。该实验中,小明多次实验的目的是________。
答案
不同
电压表正负接线柱接反了
1.2
$U_{AC}=U_{AB}+U_{BC}$
寻找普遍规律，避免实验结论的偶然性
电压表正负接线柱接反了
1.2
$U_{AC}=U_{AB}+U_{BC}$
寻找普遍规律，避免实验结论的偶然性
解析
【解析】
1. 为使实验结论具有普遍性，避免偶然性，实验中最好选择规格不同的小灯泡。
2. 电压表指针反向偏转，原因是电压表正负接线柱接反了。
3. 电压表选用0~3V量程，分度值为0.1V，指针指向1.2V，故示数为1.2V。
4. 串联电路的电压特点是总电压等于各部分电路两端电压之和，公式为$U_{AC}=U_{AB}+U_{BC}$；多次实验的目的是寻找普遍规律，避免实验结论的偶然性。
【答案】
(1) 不同
(2) 电压表正负接线柱接反了
(3) 1.2
(4) $U_{AC}=U_{AB}+U_{BC}$；寻找普遍规律，避免实验结论的偶然性
【知识点】
串联电路电压规律；电压表的使用；实验探究方法
【点评】
本题考查串联电路电压规律的实验探究，重点考查电压表的正确使用及实验结论的归纳，需注意实验中多次实验的目的是为了得到普遍规律。
【难度系数】
0.7
1. 为使实验结论具有普遍性，避免偶然性，实验中最好选择规格不同的小灯泡。
2. 电压表指针反向偏转，原因是电压表正负接线柱接反了。
3. 电压表选用0~3V量程，分度值为0.1V，指针指向1.2V，故示数为1.2V。
4. 串联电路的电压特点是总电压等于各部分电路两端电压之和，公式为$U_{AC}=U_{AB}+U_{BC}$；多次实验的目的是寻找普遍规律，避免实验结论的偶然性。
【答案】
(1) 不同
(2) 电压表正负接线柱接反了
(3) 1.2
(4) $U_{AC}=U_{AB}+U_{BC}$；寻找普遍规律，避免实验结论的偶然性
【知识点】
串联电路电压规律；电压表的使用；实验探究方法
【点评】
本题考查串联电路电压规律的实验探究，重点考查电压表的正确使用及实验结论的归纳，需注意实验中多次实验的目的是为了得到普遍规律。
【难度系数】
0.7

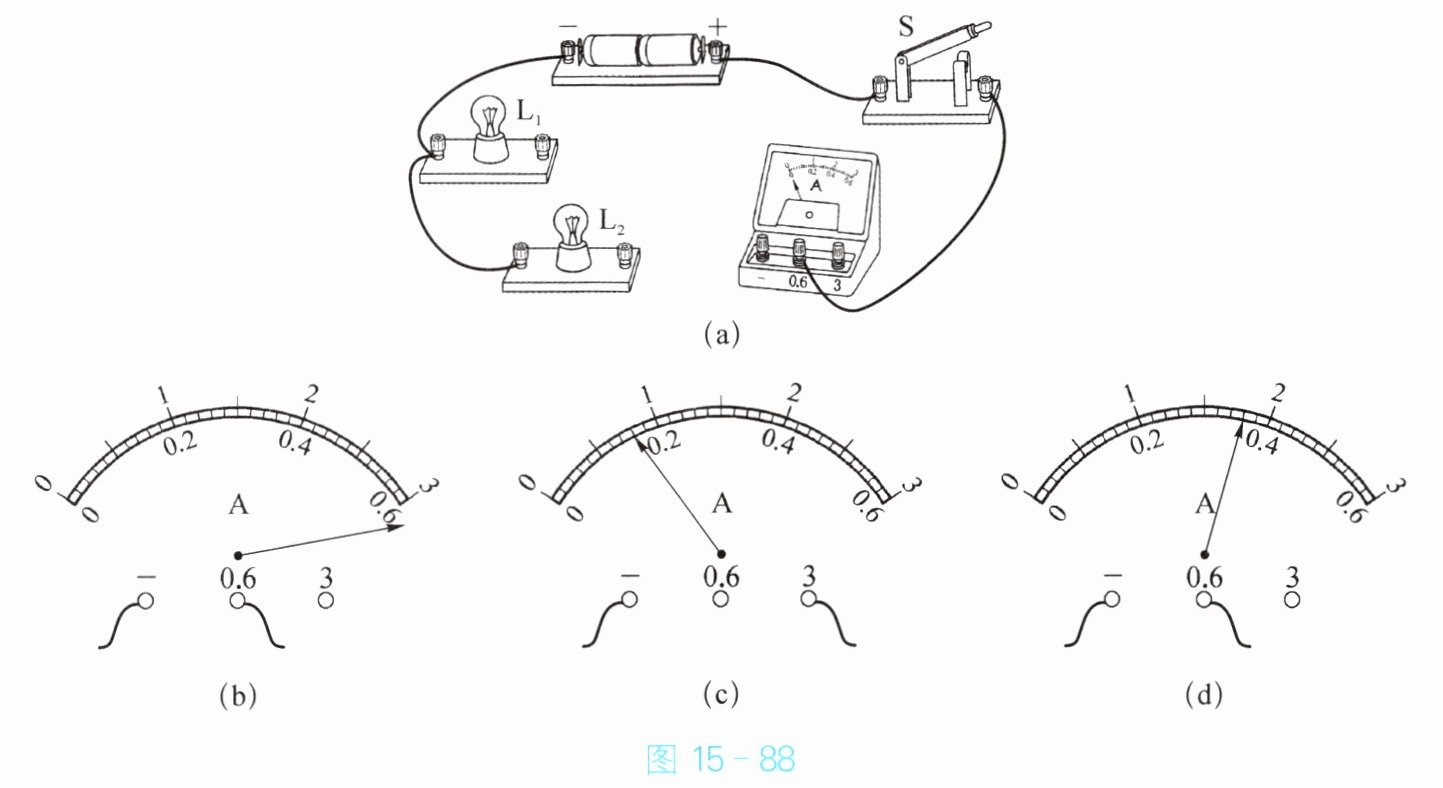

18. 小雨在做探究并联电路电流规律的实验。
(1)图 15 - 88(a)是小雨实验时未连好的电路,请你用笔画线表示导线,在图中帮她完成电路连接,要求：灯$ L_1 $和$ L_2 $并联,且电流表测干路中的电流。
(2)按要求连接电路时,开关应________。此时电流表指针指在零刻度线处,闭合开关后,若发现电流表指针出现了如图 15 - 88(b)所示的现象,则导致该现象的原因是电流表所选量程偏________。改正错误后,重新闭合开关,电流表的示数如图 15 - 88(c)所示,则干路中的电流为________A；接着用电流表测通过灯$ L_2 $的电流时,电流表的示数如图 15 - 88(d)所示,则通过灯$ L_1 $的电流为________A。
(3)小雨多次测量后的数据见下表。分析表中数据,可初步得出实验结论：并联电路中,________。
|实验序号|干路中的电流 I/A|灯$ L_1 $所在支路的电流$ I_1/A$|灯$ L_2 $所在支路的电流$ I_2/A$|
|1|0.36|0.12|0.24|
|2|0.59|0.20|0.40|
|3|0.54|0.18|0.36|
(1)图 15 - 88(a)是小雨实验时未连好的电路,请你用笔画线表示导线,在图中帮她完成电路连接,要求：灯$ L_1 $和$ L_2 $并联,且电流表测干路中的电流。
(2)按要求连接电路时,开关应________。此时电流表指针指在零刻度线处,闭合开关后,若发现电流表指针出现了如图 15 - 88(b)所示的现象,则导致该现象的原因是电流表所选量程偏________。改正错误后,重新闭合开关,电流表的示数如图 15 - 88(c)所示,则干路中的电流为________A；接着用电流表测通过灯$ L_2 $的电流时,电流表的示数如图 15 - 88(d)所示,则通过灯$ L_1 $的电流为________A。
(3)小雨多次测量后的数据见下表。分析表中数据,可初步得出实验结论：并联电路中,________。
|实验序号|干路中的电流 I/A|灯$ L_1 $所在支路的电流$ I_1/A$|灯$ L_2 $所在支路的电流$ I_2/A$|
|1|0.36|0.12|0.24|
|2|0.59|0.20|0.40|
|3|0.54|0.18|0.36|
答案
断开
小
0.8
0.44
干路电流等于各支路电流之和
解析
【解析】
(1) 完成电路连接：将电流表的“0.6”接线柱与灯$L_2$的右接线柱相连，同时将灯$L_1$的右接线柱与灯$L_2$的右接线柱相连，使$L_1$、$L_2$并联，电流表测量干路电流（连线见参考答案图）。
(2) 连接电路时，开关应断开，以保护电路；图(b)中电流表指针超出量程，原因是电流表所选量程偏小；图(c)中电流表选用0~3A量程，分度值为0.1A，示数为0.8A；图(d)中电流表选用0~0.6A量程，分度值为0.02A，示数为0.36A，根据并联电路电流规律，通过$L_1$的电流$I_1=I-I_2=0.8A-0.36A=0.44A$。
(3) 分析表格数据，每次干路电流均等于两支路电流之和，可得出并联电路的电流规律。
【答案】
(1) 如图所示（连接方式：将电流表“0.6”接线柱与$L_2$右接线柱相连，$L_1$右接线柱与$L_2$右接线柱相连）
(2) 断开；小；0.8；0.44
(3) 干路电流等于各支路电流之和
【知识点】
电流表的使用；并联电路电流规律；电路连接规范
【点评】
本题是探究并联电路电流规律的基础实验题，涵盖电路连接、电流表读数与使用、实验结论归纳等内容，重点考查电流表的操作规范与并联电路电流特点的归纳能力，是电学实验的典型题型。
【难度系数】
0.6
(1) 完成电路连接：将电流表的“0.6”接线柱与灯$L_2$的右接线柱相连，同时将灯$L_1$的右接线柱与灯$L_2$的右接线柱相连，使$L_1$、$L_2$并联，电流表测量干路电流（连线见参考答案图）。
(2) 连接电路时，开关应断开，以保护电路；图(b)中电流表指针超出量程，原因是电流表所选量程偏小；图(c)中电流表选用0~3A量程，分度值为0.1A，示数为0.8A；图(d)中电流表选用0~0.6A量程，分度值为0.02A，示数为0.36A，根据并联电路电流规律，通过$L_1$的电流$I_1=I-I_2=0.8A-0.36A=0.44A$。
(3) 分析表格数据，每次干路电流均等于两支路电流之和，可得出并联电路的电流规律。
【答案】
(1) 如图所示（连接方式：将电流表“0.6”接线柱与$L_2$右接线柱相连，$L_1$右接线柱与$L_2$右接线柱相连）
(2) 断开；小；0.8；0.44
(3) 干路电流等于各支路电流之和
【知识点】
电流表的使用；并联电路电流规律；电路连接规范
【点评】
本题是探究并联电路电流规律的基础实验题，涵盖电路连接、电流表读数与使用、实验结论归纳等内容，重点考查电流表的操作规范与并联电路电流特点的归纳能力，是电学实验的典型题型。
【难度系数】
0.6
