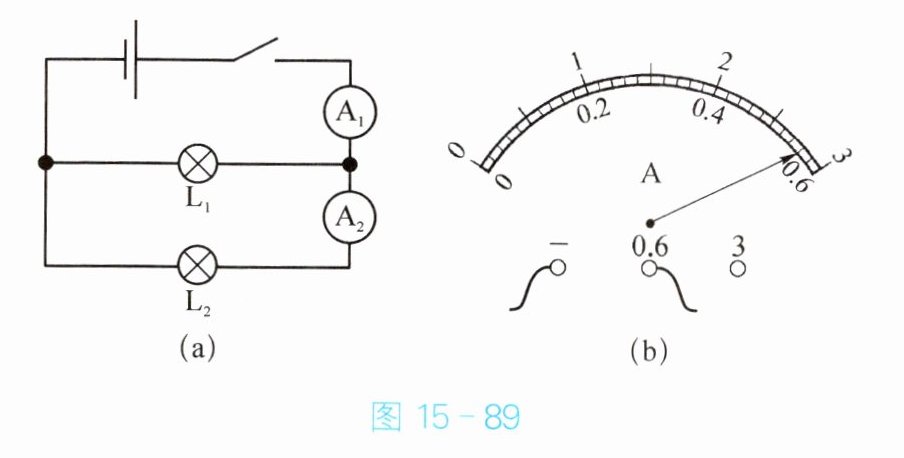

19. 在图 15 - 89(a)所示的电路中,电流表$ A_1 $的示数是 1.6 A,电流表$ A_2 $的示数如图 15 - 89(b)所示。通过灯泡$ L_1 $和$ L_2 $的电流各是多少？

由电路图可知，两灯泡并联，电流表$A_1$测干路电流，其示数I = 1.6\,A；电流表$A_2$测$L_1$所在支路电流。 由图(b)可知，电流表$A_2$指针指在0.6\,A刻度线右侧第3小格处，若选用0 - 0.6\,A量程，分度值为0.02\,A，则示数$I_1=0.56\,A$；若选用0 - 3\,A量程，分度值为0.1\,A，示数为2.8\,A，但干路电流为1.6\,A，支路电流不可能大于干路电流，故$A_2$量程为0 - 0.6\,A，$I_1 = 0.56\,A$。 根据并联电路电流规律$I = I_1+I_2$，可得通过$L_2$的电流$I_2=I - I_1=1.6\,A-0.56\,A=1.04\,A$。 通过灯泡$L_1$的电流是0.56\,A，通过灯泡$L_2$的电流是1.04\,A。

【解析】
由电路图可知，两灯泡并联，电流表$A_1$测干路电流，其示数$I = 1.6\,\mathrm{A}$；电流表$A_2$测$L_1$所在支路的电流。
由图(b)可知，电流表$A_2$若选用0~3A量程，示数为2.8A，大于干路电流1.6A，不符合并联电路电流规律，故$A_2$选用0~0.6A量程，该量程分度值为0.02A，指针指向0.56A，即通过$L_1$的电流$I_1=0.56\,\mathrm{A}$。
根据并联电路电流规律$I = I_1+I_2$，可得通过$L_2$的电流$I_2=I - I_1=1.6\,\mathrm{A}-0.56\,\mathrm{A}=1.04\,\mathrm{A}$。
【答案】
通过灯泡$L_1$的电流是0.56A，通过灯泡$L_2$的电流是1.04A。
【知识点】
并联电路电流规律，电流表读数
【点评】
本题考查并联电路的电流特点和电流表的读数，解题关键是根据干路电流判断电流表的量程，避免读数错误。
【难度系数】
0.6
