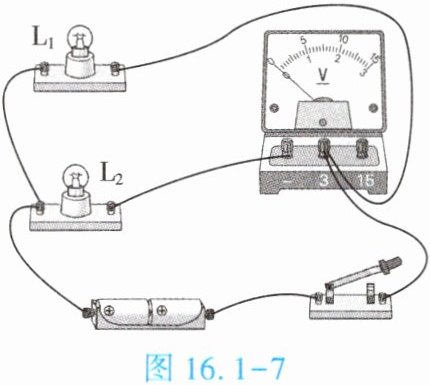

3.(★★)如图16.1-7所示是某同学测量灯泡$\mathrm{L}_2$两端电压的实物图,请指出图中的两处错误:

①
电压表与$\mathrm{L}_2$串联了
;
②
电压表的正、负接线柱接反了
。

答案

3. ① 电压表与$\mathrm{L}_2$串联了
② 电压表的正、负接线柱接反了

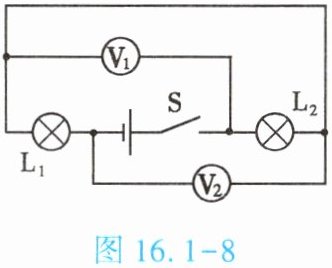

4. (★★)如图16.1-8所示，闭合开关S，电压表$\mathrm{V}_1$测量灯
$\mathrm{L}_2$
两端的电压，电压表$\mathrm{V}_2$测量灯
$\mathrm{L}_1$
两端的电压。

答案

4. $\mathrm{L}_2$ 、$\mathrm{L}_1$
5. (★★)如图16.1-9所示的电路图中，a、b是电表，闭合开关S，要使灯泡发光，则
【】


A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表

答案

C
6. (★★)如图16.1-10所示电路图中，当开关S闭合时，关于电压表在电路中的作用，下列说法正确的是【】


A.测量$\mathrm{L}_1$两端电压
B.测量$\mathrm{L}_2$两端电压
C.测量$\mathrm{L}_1$和$\mathrm{L}_2$两端电压
D.测量电源和$\mathrm{L}_1$两端电压

答案

B

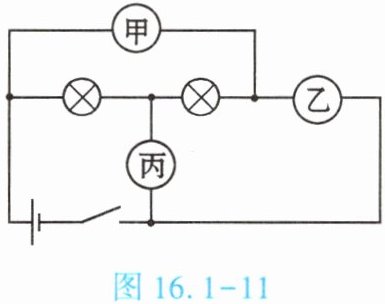

7.(★★★)(双选)如图16.1-11所示电路图中,闭合开关,两灯泡都发光,各电表都有示数。下列判断正确的是
【 】


A.甲、乙、丙都是电流表
B.甲、乙、丙都是电压表
C.甲、丙是电压表,乙是电流表
D.甲、丙是电流表,乙是电压表

答案

CD

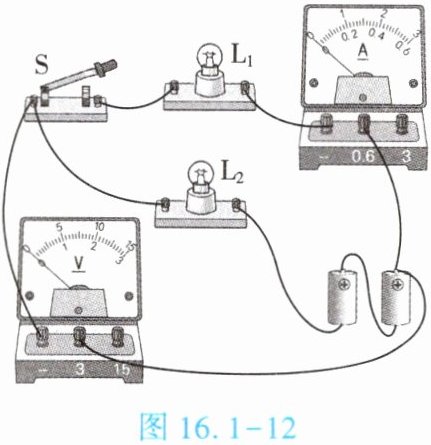

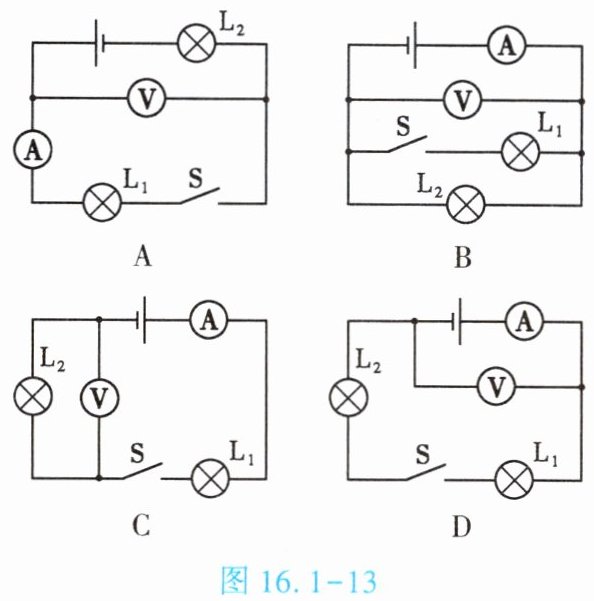

8.(★★★)如图16.1-12所示实物图,与之对应的是图16.1-13中的【 】

图16.1-12

图16.1-13

答案

A
