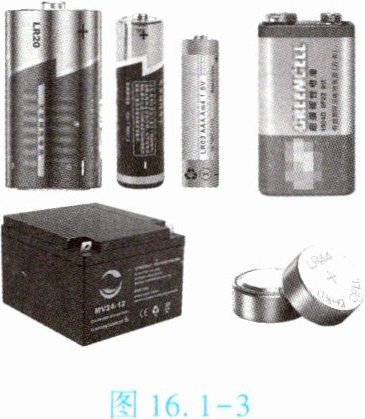

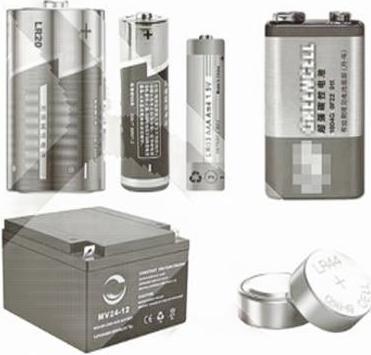

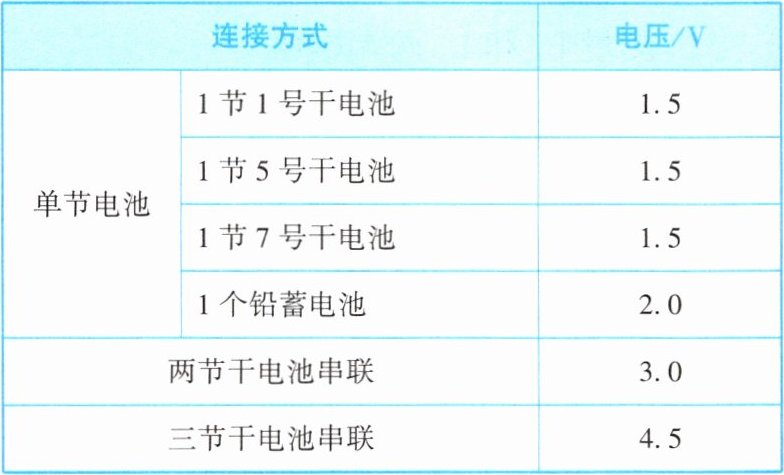

3. (★★)如图16.1-3所示，电池有很多种类型，它们的电压有何特点？某同学利用电压表对不同种类电池电压的特点进行了探究，实验的结果如下表所示。
从表中记录的实验结果可以看出：
(1)不同型号的干电池电压
(2)不同类型的电池电压
(3)串联电池组的总电压等于
从表中记录的实验结果可以看出：
(1)不同型号的干电池电压
相同
。(2)不同类型的电池电压
不同
。(3)串联电池组的总电压等于
每节电池电压之和
。答案
(1) 相同 (2) 不同 (3) 每节电池电压之和
4.(★)如图16.1-4所示是实验室常用电压表的表盘,它有0~3 V和0~15 V两个测量范围。当用0~3 V时,它的分度值为
0.1
V,示数为2.6
V;当用0~15 V时,它的分度值为0.5
V,示数为13
V。答案
0~3V量程分度值为0.1V，示数为2.6V；0~15V量程分度值为0.5V，示数为13V

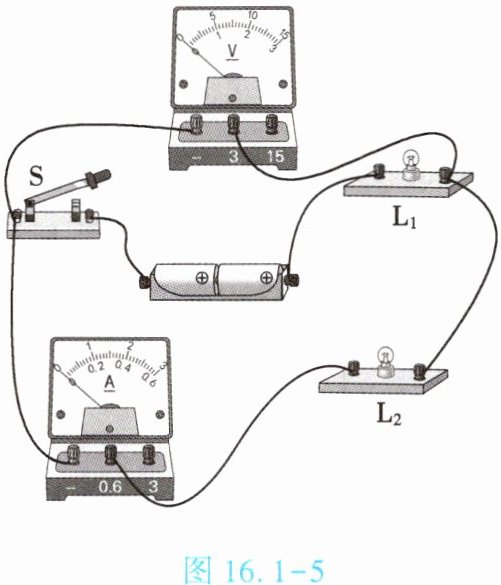

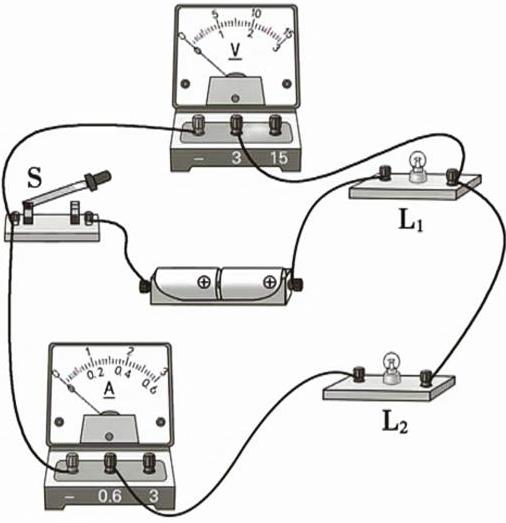

5. (★★)小明连接了如图16.1-5所示的实物图，闭合开关S后，下列判断正确的是
【 】
A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联
B.电流表示数为零
C.电压表测量灯泡$\mathrm{L}_2$两端的电压
D.电压表测量电源两端的电压
【 】
A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联
B.电流表示数为零
C.电压表测量灯泡$\mathrm{L}_2$两端的电压
D.电压表测量电源两端的电压
答案
C
6. (★★)(双选)关于电压表的使用,下列说法不正确的是 【 】
A.使用电压表时,要先将表的指针调零
B.被测电压不能超过电压表的测量范围
C.用电压表测电压时,电压表必须与被测电路串联
D.选择电压表的测量范围时要先试触较小测量范围
A.使用电压表时,要先将表的指针调零
B.被测电压不能超过电压表的测量范围
C.用电压表测电压时,电压表必须与被测电路串联
D.选择电压表的测量范围时要先试触较小测量范围
答案
CD
1. (★)完成下列单位换算：
(1)5 000 V =
(2)22 kV =
(1)5 000 V =
5
kV = 5.0×10⁶
mV；(2)22 kV =
2.2×10⁴
V = 2.2×10⁷
mV。答案
1. (1) 5 、5.0×10⁶
(2) 2.2×10⁴ 、2.2×10⁷
(2) 2.2×10⁴ 、2.2×10⁷

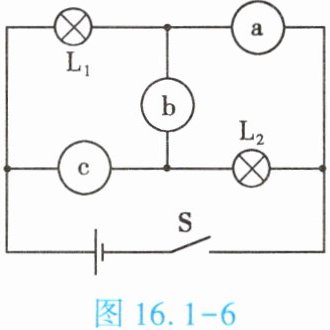

2. (★★)如图16.1-6所示，若两灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联，则电表a是
电压
表，电表b是电流
表，电表c是电压
表。答案
2. 电压 、电流 、电压
