2026年启东中学作业本九年级物理上册苏科版盐城专版第81页答案
一、根据电路图连接实物图

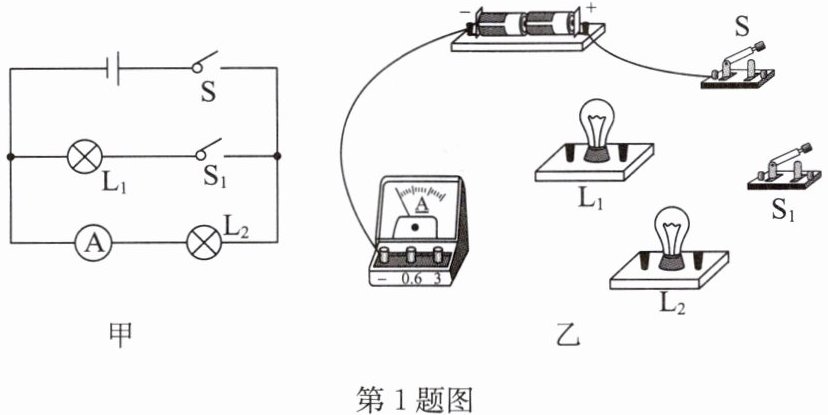

1. 根据甲图补充完成乙图中的实物连接,导线不能交叉.

答案


1.

解析

【分析】
首先先梳理甲图的电路结构:两个灯泡L₁、L₂为并联关系,开关S在干路控制整个电路,开关S₁与L₁串联,仅控制L₁所在支路,电流表和L₂串联,测量通过L₂的电流。我们可以顺着电流路径思考连接逻辑:电流从电源正极流出,先经过干路开关S后分成两条独立支路,第一条支路依次经过S₁、L₁,第二条支路依次经过L₂、电流表,两条支路的电流最终汇合回到电源负极。连接时要注意电流表需满足“正进负出”,同时保证导线不交叉,对照已有实物连线逐步补全剩余线路即可。
【解析】
1. 确认元件作用:干路已有电源、开关S的部分连线,剩余需要补充的部分要实现两条并联支路:
支路1:从开关S的右接线柱引出导线,连接到开关S₁的一个接线柱,S₁的另一个接线柱连接L₁的一个接线柱,L₁的另一个接线柱连接到电流表的负接线柱,完成L₁支路的连接。
支路2:从开关S的右接线柱引出另一根导线,连接到L₂的一个接线柱,L₂的另一个接线柱连接到电流表的0.6A量程正接线柱,保证电流从电流表正接线柱流入、负接线柱流出,完成L₂和电流表所在支路的连接。
2. 最终检查:确认无导线交叉,没有短路情况,所有元件接入对应位置,符合电路图的连接逻辑。
【答案】

【知识点】
并联电路连接,电流表使用,实物电路连线
【点评】
本题是典型的并联电路实物连线题,核心难点是区分干路和各支路的元件归属,易错点是电流表正负接线柱接反、支路混淆,连线完成后可以顺着电流走向走一遍回路,就能快速排查接错的问题。
【难度系数】
0.6

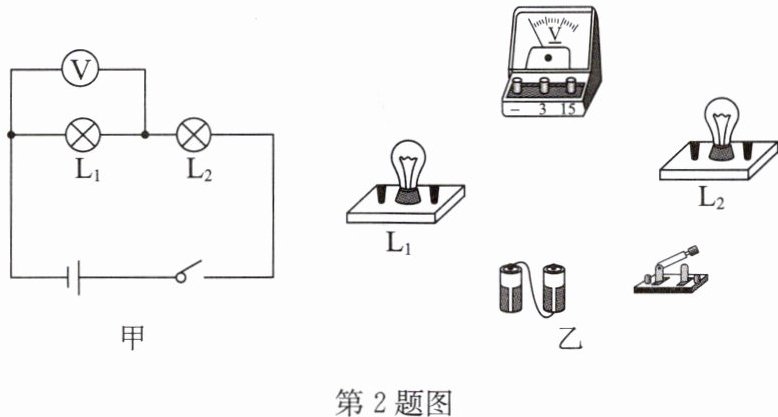

2. 请根据图中的电路图甲连接实物图乙,导线不能交叉.

答案


2.

解析

【分析】
首先观察甲图的电路图,理清电路结构:灯泡L₁和L₂为串联关系,电流路径是电源正极→L₁→L₂→开关→电源负极,电压表并联在L₁两端,测量L₁的电压。连接实物时优先连接串联的主电路,最后再并联接入电压表,这样操作不容易出错,同时要注意电压表“正进负出”的接线规则,两节干电池总电压为3V,因此电压表选择0~3V量程即可,全程保证导线不交叉。
【解析】
1. 连接主回路:从电源正极出发,用导线依次连接L₁、L₂、开关,最终回到电源负极,完成两个灯泡串联的主电路搭建。
2. 接入电压表:选择电压表0~3V量程,将电压表并联在L₁两端,保证电流从电压表正接线柱流入、负接线柱流出,所有导线不出现交叉,符合连线要求。
【答案】

【知识点】
串联电路连接,电压表使用,实物电路连线
【点评】
本题是初中电学基础的实物连线题,采用“先串后并”的连接顺序可以大幅降低出错概率,需要特别注意电压表的量程选择和正负接线柱的接法,同时严格遵守导线不交叉的连线要求,是电学实验的核心基础操作考点。
【难度系数】
0.7

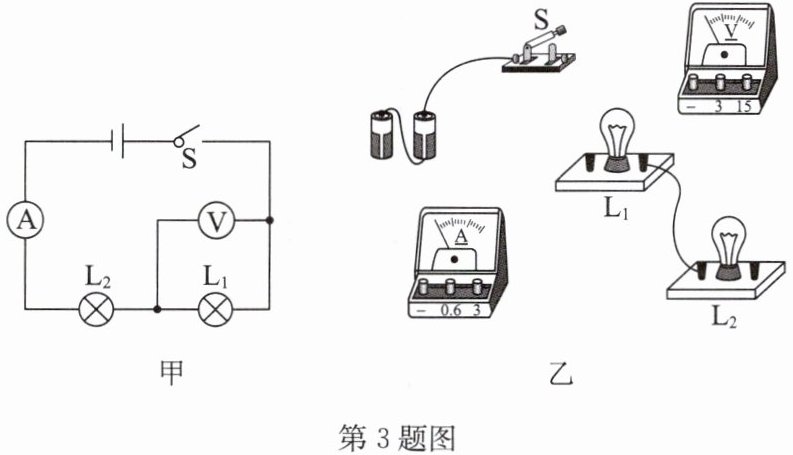

3. 按照如图甲所示的电路图完成图乙中实物图的连接,导线不能交叉.

答案

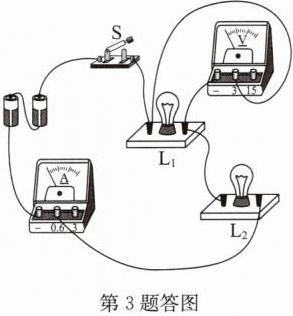

3.

解析

【分析】
首先观察图甲的电路图,理清电路结构:灯泡L₁和L₂串联,电流表串联在电路中测量电路的总电流,电压表并联在L₁两端,测量L₁的电压。解题时遵循“先主路、后支路”的连接思路:第一步先从电源正极出发,依次将开关S、L₁、L₂、电流表顺次连接,形成完整的串联主回路,注意电流要从电流表正接线柱流入、负接线柱流出,两节干电池总电压为3V,电路电流较小,电流表选择0~0.6A量程即可;第二步再将电压表并联在L₁的两个接线柱上,电压表选择0~3V量程,保证电流从电压表正接线柱流入、负接线柱流出,全程注意导线不能交叉。
【解析】
1. 连接串联主电路:从电源右侧正极引出导线连接开关S的一个接线柱,开关S的另一接线柱连接灯泡L1的左侧接线柱,灯泡L2的右侧接线柱连接电流表的“0.6”正接线柱,电流表的“-”负接线柱连接电源左侧的负极,完成串联回路的连接。
2. 连接电压表:将电压表的“3”正接线柱接在L1的右侧接线柱,电压表的“-”负接线柱接在L1的左侧接线柱,使电压表并联在L1两端,所有导线不交叉,符合电路要求。
【答案】

【知识点】
串联实物连接,电流表使用,电压表使用
【点评】
本题是串联电路的实物连线基础题,核心要求是区分串联主回路和电压表的并联支路,先连主路再补接电压表可以避免出现电表接错位置的问题,需要特别注意电表的正负接线柱不能接反,同时要保证导线不交叉,符合实物连接的规范要求。
【难度系数】
0.7
二、根据实物图画电路图
4. 根据如图所示的实物图,在虚线框内画出对应的电路图.

答案


4.

解析

【分析】
我们可以用电流流向法梳理电路:首先从电源正极出发顺着导线追踪路径,电流先经过总开关S后分成两条独立支路,第一条支路依次经过开关S₁、灯泡L₁,第二条支路直接经过灯泡L₂,两条支路的电流汇合后共同经过电流表,最终回到电源负极。由此可判断两灯泡为并联关系,开关S在干路控制整个电路,S₁仅控制L₁所在支路,电流表串联在干路测量总电流,理清各元件连接关系后就可以对应画出规范电路图。
【解析】
1. 先画出电源符号,标注好正负极;
2. 从电源正极出发,先画出干路的总开关S;
3. 在开关S之后画出分流点,引出两条并联支路:第一条支路依次串联开关S₁、灯泡L₁,第二条支路串联灯泡L₂;
4. 两条支路的末端连接到汇合点,从汇合点引出干路,串联接入电流表,最后将干路末端连接到电源负极;
5. 给所有元件标注对应的符号,调整元件排布让电路图整洁,保证导线不交叉,即可得到对应电路图。
【答案】

【知识点】
实物转电路图,并联电路,电流表使用
【点评】
本题是初中电学基础的实物图转电路图题型,核心是用电流流向法梳理电路结构,区分干路和支路的元件,明确各开关的控制对象,绘图时注意元件符号要规范,避免导线交叉,是巩固并联电路连接特点的典型习题。
【难度系数】
0.7
