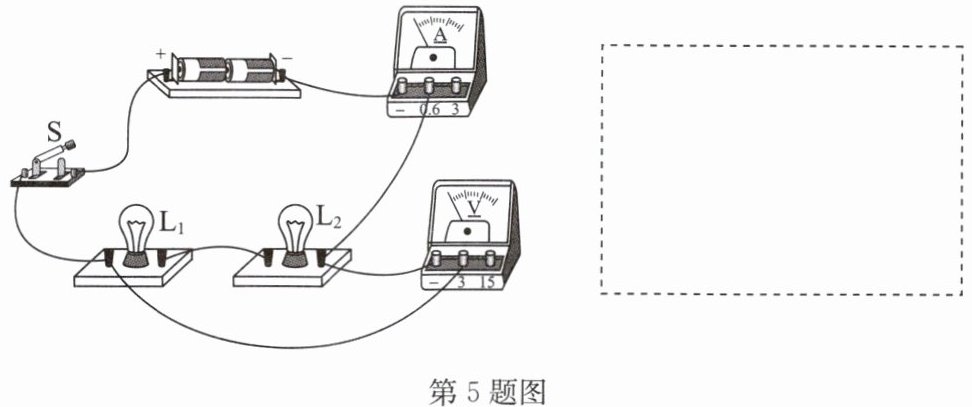

5. 如图所示是一位同学所连接的电路,他要测量小灯泡$\mathrm{L}_{2}$两端的电压和通过它的电流.图中有一根导线接错了.
(1)请你找出图中接错的导线,在这根导线上打“$×$”(表示错误导线),并用笔重新画一根正确连接的导线.
(2)画出正确接线的电路图.
(1)请你找出图中接错的导线,在这根导线上打“$×$”(表示错误导线),并用笔重新画一根正确连接的导线.
(2)画出正确接线的电路图.
答案
5.(1)
5.(2)
解析
【分析】
我们首先明确解题目标：要测量小灯泡L₂的电流和两端电压，结合电表的使用规则来排查错误：第一，电流表必须和被测的L₂串联，电流从正接线柱流入、负接线柱流出；第二，电压表必须并联在L₂的两端，同样满足电流正进负出。先梳理现有电路的连接，发现当前电压表没有并联在L₂两端，接线错误，无法正确测量L₂的电压。接下来定位错误导线：原本连接L₁左侧接线柱和电压表负接线柱的导线不符合要求，将它标记后，把电压表负接线柱改接到L₂的左侧接线柱，就能让电压表并联在L₂两端，同时保证电流表和L₂串联，满足测量要求。最后梳理正确的元件连接顺序，就可以画出对应的规范电路图。
【解析】

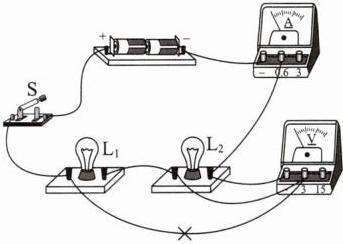

(1) 排查错误：原电路中连接L₁左接线柱与电压表负接线柱的导线接错，在该导线上打“×”，将电压表的负接线柱改接到L₂的左侧接线柱，此时电压表并联在L₂两端，电流表串联在电路中与L₂串联，既可以测量通过L₂的电流，也可以测量L₂两端的电压，符合实验要求。
(2) 绘制电路图：从电源正极出发，依次连接开关S、L₁、L₂、电流表，回到电源负极，构成完整的串联回路，再将电压表并联在L₂的两个接线柱两端，标注所有元件符号，得到正确电路图。
【答案】
【知识点】
电流表使用规则
电压表使用规则
实物图画电路图
【点评】
本题是电路基础的典型改错题，核心考察电流表串联、电压表并联的基本使用要求，需要学生具备排查实物电路接线错误的能力，同时掌握实物图转电路图的规范绘制方法，能够帮助学生加深对电表使用规则的理解。
【难度系数】
0.6
我们首先明确解题目标：要测量小灯泡L₂的电流和两端电压，结合电表的使用规则来排查错误：第一，电流表必须和被测的L₂串联，电流从正接线柱流入、负接线柱流出；第二，电压表必须并联在L₂的两端，同样满足电流正进负出。先梳理现有电路的连接，发现当前电压表没有并联在L₂两端，接线错误，无法正确测量L₂的电压。接下来定位错误导线：原本连接L₁左侧接线柱和电压表负接线柱的导线不符合要求，将它标记后，把电压表负接线柱改接到L₂的左侧接线柱，就能让电压表并联在L₂两端，同时保证电流表和L₂串联，满足测量要求。最后梳理正确的元件连接顺序，就可以画出对应的规范电路图。
【解析】
(1) 排查错误：原电路中连接L₁左接线柱与电压表负接线柱的导线接错，在该导线上打“×”，将电压表的负接线柱改接到L₂的左侧接线柱，此时电压表并联在L₂两端，电流表串联在电路中与L₂串联，既可以测量通过L₂的电流，也可以测量L₂两端的电压，符合实验要求。
(2) 绘制电路图：从电源正极出发，依次连接开关S、L₁、L₂、电流表，回到电源负极，构成完整的串联回路，再将电压表并联在L₂的两个接线柱两端，标注所有元件符号，得到正确电路图。
【答案】
【知识点】
电流表使用规则
电压表使用规则
实物图画电路图
【点评】
本题是电路基础的典型改错题，核心考察电流表串联、电压表并联的基本使用要求，需要学生具备排查实物电路接线错误的能力，同时掌握实物图转电路图的规范绘制方法，能够帮助学生加深对电表使用规则的理解。
【难度系数】
0.6

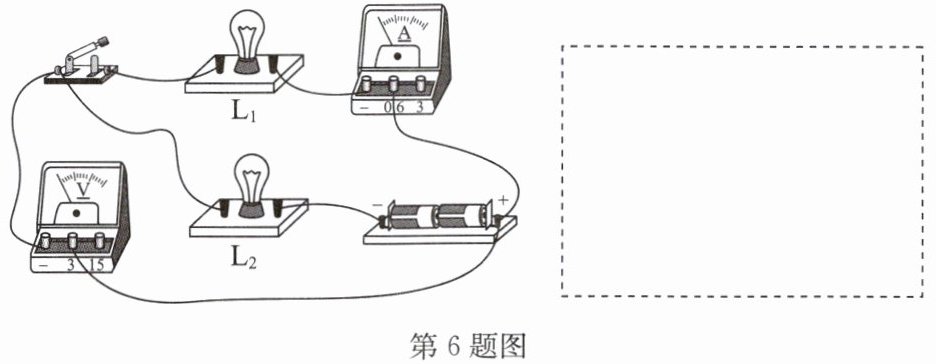

6. 如图所示为一实物电路，请在虚线框内画出所对应的电路图.
答案
6.
解析
【分析】
要画出对应实物的电路图，首先沿着电流流向梳理电路：第一步从电源正极出发，追踪电流依次经过的元件，发现电流先后经过电流表、灯泡L₁、开关、灯泡L₂后回到电源负极，说明L₁和L₂是串联关系，电流表测量串联电路的总电流；第二步判断电压表的测量对象，观察电压表的两个接线柱直接接在灯泡L₂的两端，说明电压表并联在L₂两端，测量L₂的电压。最后按照规范的电路元件符号，按和实物完全一致的顺序绘制电路，保证导线不交叉即可。
【解析】
1. 先画出电源符号，从电源正极出发，依次画出串联的电流表、灯泡L₁、开关、灯泡L₂，最后连接回电源负极，完成串联主回路的绘制；
2. 将电压表并联在灯泡L₂的两端，注意电压表的正负接线柱和实物保持一致，保证电流从电压表正接线柱流入、负接线柱流出，最终得到完整电路图。
【答案】
【知识点】
串联电路识别，电路图绘制，电压表使用
【点评】
本题是实物图转电路图的基础题型，核心解题技巧是“先走主路、再补电表”，先梳理清楚串联的主回路，再补充并联的电压表，绘制时注意元件的先后顺序要和实物完全对应，避免出现电表正负接线柱接反、元件位置错乱的常见错误。
【难度系数】
0.7
要画出对应实物的电路图，首先沿着电流流向梳理电路：第一步从电源正极出发，追踪电流依次经过的元件，发现电流先后经过电流表、灯泡L₁、开关、灯泡L₂后回到电源负极，说明L₁和L₂是串联关系，电流表测量串联电路的总电流；第二步判断电压表的测量对象，观察电压表的两个接线柱直接接在灯泡L₂的两端，说明电压表并联在L₂两端，测量L₂的电压。最后按照规范的电路元件符号，按和实物完全一致的顺序绘制电路，保证导线不交叉即可。
【解析】
1. 先画出电源符号，从电源正极出发，依次画出串联的电流表、灯泡L₁、开关、灯泡L₂，最后连接回电源负极，完成串联主回路的绘制；
2. 将电压表并联在灯泡L₂的两端，注意电压表的正负接线柱和实物保持一致，保证电流从电压表正接线柱流入、负接线柱流出，最终得到完整电路图。
【答案】
【知识点】
串联电路识别，电路图绘制，电压表使用
【点评】
本题是实物图转电路图的基础题型，核心解题技巧是“先走主路、再补电表”，先梳理清楚串联的主回路，再补充并联的电压表，绘制时注意元件的先后顺序要和实物完全对应，避免出现电表正负接线柱接反、元件位置错乱的常见错误。
【难度系数】
0.7
三、填合适的电表
7. 如图所示,闭合开关S后,灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都发光,请在圆圈内填上电流表或电压表的符号并标出两电表的“$+$”“$-$”接线柱.
7. 如图所示,闭合开关S后,灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都发光,请在圆圈内填上电流表或电压表的符号并标出两电表的“$+$”“$-$”接线柱.
答案
7.
解析
【分析】
首先回忆电流表、电压表的使用规则：电流表需串联在被测电路中，相当于导线；电压表需并联在被测电路两端，相当于开路。题目要求闭合开关后L₁、L₂都发光，我们逐个判断两个电表：
1. 先看右侧与L₁串联的电表：如果它是电压表，L₁所在支路相当于开路，L₁无法发光，不符合要求，因此这个电表必须是电流表，保证L₁所在支路导通。
2. 再看中间并联在两个节点之间的电表：如果它是电流表，会直接短路L₁，导致L₁无法发光，甚至造成电源短路，不符合要求，因此这个电表必须是电压表，相当于开路，不会影响L₁、L₂的通路。
最后根据“电流从电表正接线柱流入，负接线柱流出”的规则标注正负接线柱：电压表上端接高电位、下端接低电位，上正下负；电流表电流从左侧流入、右侧流出，左正右负。
【解析】
1. 电表类型判断：
右侧圆圈与灯泡L₁串联，为电流表，保证L₁支路导通，L₁可以发光。
中间圆圈并联在电路两点之间，为电压表，相当于开路，不会短路L₁，此时电流路径为：电源正极→开关S→L₁→电流表→L₂→电源负极，L₁、L₂串联，两灯均正常发光，符合题意。
2. 正负接线柱标注：
电压表：电流从上端流入、下端流出，因此上端标“+”，下端标“-”。
电流表：电流从左端流入、右端流出，因此左端标“+”，右端标“-”。
【答案】
【知识点】
电流表使用规则，电压表使用规则
【点评】
本题是电路电表判断的典型基础题，核心是利用电流表串联、电压表并联的特性，结合“两灯都发光”的约束条件排除短路、开路的错误情况，再根据电流流向标注正负接线柱，能很好地巩固电表的基础使用要求。
【难度系数】
0.7
首先回忆电流表、电压表的使用规则：电流表需串联在被测电路中，相当于导线；电压表需并联在被测电路两端，相当于开路。题目要求闭合开关后L₁、L₂都发光，我们逐个判断两个电表：
1. 先看右侧与L₁串联的电表：如果它是电压表，L₁所在支路相当于开路，L₁无法发光，不符合要求，因此这个电表必须是电流表，保证L₁所在支路导通。
2. 再看中间并联在两个节点之间的电表：如果它是电流表，会直接短路L₁，导致L₁无法发光，甚至造成电源短路，不符合要求，因此这个电表必须是电压表，相当于开路，不会影响L₁、L₂的通路。
最后根据“电流从电表正接线柱流入，负接线柱流出”的规则标注正负接线柱：电压表上端接高电位、下端接低电位，上正下负；电流表电流从左侧流入、右侧流出，左正右负。
【解析】
1. 电表类型判断：
右侧圆圈与灯泡L₁串联，为电流表，保证L₁支路导通，L₁可以发光。
中间圆圈并联在电路两点之间，为电压表，相当于开路，不会短路L₁，此时电流路径为：电源正极→开关S→L₁→电流表→L₂→电源负极，L₁、L₂串联，两灯均正常发光，符合题意。
2. 正负接线柱标注：
电压表：电流从上端流入、下端流出，因此上端标“+”，下端标“-”。
电流表：电流从左端流入、右端流出，因此左端标“+”，右端标“-”。
【答案】
【知识点】
电流表使用规则，电压表使用规则
【点评】
本题是电路电表判断的典型基础题，核心是利用电流表串联、电压表并联的特性，结合“两灯都发光”的约束条件排除短路、开路的错误情况，再根据电流流向标注正负接线柱，能很好地巩固电表的基础使用要求。
【难度系数】
0.7
8. 如图所示,请在图中的两个“〇”内选填“电压表”和“电流表”的符号,使两灯组成并联电路.
答案
8.
解析
【分析】
要完成该电路的电表填写，首先明确两个核心规则：①电流表相当于导线，必须串联在支路中，若直接并联在电源两端会造成电源短路；②电压表相当于开路，必须并联在电路两端，不会导通支路电流。同时结合并联电路的特点：电流存在两条独立路径，两个灯泡的两端都要分别直接连接到电源的两极。
推导步骤：1. 先观察灯泡L1，它的右端已经通过中间节点连接到电源负极侧，要让L1形成独立的导通支路，就需要把L1的左端连接到电源正极侧，因此下方的“〇”需要相当于导线，只能填入电流表。2. 再看左上角的“〇”，如果此处填入电流表，会直接连通电源正负极造成电源短路，因此此处必须填入相当于开路的电压表，并联在电源两端，既不会短路，也不会影响两个灯泡的正常工作，最终L1、L2各自形成独立支路，满足并联要求。
【解析】
要使两灯组成并联电路，电流从电源正极流出经过开关S后分为两条独立支路：
1. 第一条支路：电流经过L2，直接回到电源负极，L2正常工作。
2. 第二条支路：电流经过下方的电流表，流向L1的左端，再经过L1回到电源负极，L1正常工作。
左上角的电表并联在电源两端，填入电压表，不会造成短路，同时可测量电源电压，完全符合电路要求。最终得到的正确填图结果为上方“〇”填电压表，下方“〇”填电流表。
【答案】
【知识点】
电流表的使用，电压表的使用，并联电路特点
【点评】
本题是电路电表填图的基础题型，核心考查对电流表、电压表特性的理解，结合并联电路的路径要求推导即可，解题时要重点规避电源短路的错误，是电学入门阶段的典型训练题。
【难度系数】
0.7
要完成该电路的电表填写，首先明确两个核心规则：①电流表相当于导线，必须串联在支路中，若直接并联在电源两端会造成电源短路；②电压表相当于开路，必须并联在电路两端，不会导通支路电流。同时结合并联电路的特点：电流存在两条独立路径，两个灯泡的两端都要分别直接连接到电源的两极。
推导步骤：1. 先观察灯泡L1，它的右端已经通过中间节点连接到电源负极侧，要让L1形成独立的导通支路，就需要把L1的左端连接到电源正极侧，因此下方的“〇”需要相当于导线，只能填入电流表。2. 再看左上角的“〇”，如果此处填入电流表，会直接连通电源正负极造成电源短路，因此此处必须填入相当于开路的电压表，并联在电源两端，既不会短路，也不会影响两个灯泡的正常工作，最终L1、L2各自形成独立支路，满足并联要求。
【解析】
要使两灯组成并联电路，电流从电源正极流出经过开关S后分为两条独立支路：
1. 第一条支路：电流经过L2，直接回到电源负极，L2正常工作。
2. 第二条支路：电流经过下方的电流表，流向L1的左端，再经过L1回到电源负极，L1正常工作。
左上角的电表并联在电源两端，填入电压表，不会造成短路，同时可测量电源电压，完全符合电路要求。最终得到的正确填图结果为上方“〇”填电压表，下方“〇”填电流表。
【答案】
【知识点】
电流表的使用，电压表的使用，并联电路特点
【点评】
本题是电路电表填图的基础题型，核心考查对电流表、电压表特性的理解，结合并联电路的路径要求推导即可，解题时要重点规避电源短路的错误，是电学入门阶段的典型训练题。
【难度系数】
0.7
9. 如图所示，在两个“〇”内选填“电压表”和“电流表”的符号，使两灯正常工作.
答案
9.
解析
【分析】
我们可以根据电流表、电压表的使用规则来推导：电流表需要串联在电路中，相当于导线；电压表需要并联在电路中，相当于开路，解题时用假设法逐一排查，避免出现灯泡短路、断路的情况，保证两灯都有独立的电流通路。
1. 先判断右侧电表：如果右侧电表是电流表，电流从电源正极流出后经该电流表，同时上方导线直接把L2的左端和电源正极相连，会导致L2两端都接正极，L2被短路无法工作，因此右侧电表只能是电压表，相当于开路，不会造成短路。
2. 再判断左侧下方电表：如果左侧下方电表是电压表，相当于开路，那么L2所在支路没有返回负极的通路，L2无法工作，因此左侧电表必须是电流表，相当于导线，为L2提供电流回路。
最终两个灯泡形成并联电路，都可以正常工作。
【解析】
根据电表使用规则：
1. 下方左侧的“〇”填入电流表符号，串联在L2的支路中，作为L2的电流通路。
2. 右侧的“〇”填入电压表符号，并联在电源两端，相当于开路，不会造成用电器短路。
此时电流从电源正极流出后，分为两条独立支路：
支路1：电源正极→上方导线→L1→开关S→电源负极
支路2：电源正极→上方导线→L2→电流表→开关S→电源负极
两灯并联，都可以正常发光。
【答案】
【知识点】
电流表的使用，电压表的使用，并联电路
【点评】
本题是电学入门的电表判断经典题型，核心是利用电流表等效导线、电压表等效开路的特点，通过假设法排查短路故障，很多同学容易忽略上方导线的短路作用误填电表，解题时要逐一验证两个灯泡是否都能形成完整通路。
【难度系数】
0.6
我们可以根据电流表、电压表的使用规则来推导：电流表需要串联在电路中，相当于导线；电压表需要并联在电路中，相当于开路，解题时用假设法逐一排查，避免出现灯泡短路、断路的情况，保证两灯都有独立的电流通路。
1. 先判断右侧电表：如果右侧电表是电流表，电流从电源正极流出后经该电流表，同时上方导线直接把L2的左端和电源正极相连，会导致L2两端都接正极，L2被短路无法工作，因此右侧电表只能是电压表，相当于开路，不会造成短路。
2. 再判断左侧下方电表：如果左侧下方电表是电压表，相当于开路，那么L2所在支路没有返回负极的通路，L2无法工作，因此左侧电表必须是电流表，相当于导线，为L2提供电流回路。
最终两个灯泡形成并联电路，都可以正常工作。
【解析】
根据电表使用规则：
1. 下方左侧的“〇”填入电流表符号，串联在L2的支路中，作为L2的电流通路。
2. 右侧的“〇”填入电压表符号，并联在电源两端，相当于开路，不会造成用电器短路。
此时电流从电源正极流出后，分为两条独立支路：
支路1：电源正极→上方导线→L1→开关S→电源负极
支路2：电源正极→上方导线→L2→电流表→开关S→电源负极
两灯并联，都可以正常发光。
【答案】
【知识点】
电流表的使用，电压表的使用，并联电路
【点评】
本题是电学入门的电表判断经典题型，核心是利用电流表等效导线、电压表等效开路的特点，通过假设法排查短路故障，很多同学容易忽略上方导线的短路作用误填电表，解题时要逐一验证两个灯泡是否都能形成完整通路。
【难度系数】
0.6
