10 如图所示是某同学设计的某十字路口的交通信号灯模拟电路，该电路中已接有南向路口的红灯和绿灯，请在电路中添画上东向路口的绿灯“东绿”。

10.

【分析】
首先观察原电路：单刀双掷开关的两个触点分别对应南红灯、南绿灯的支路。当开关接上方时，电流经开关上触点、南红灯、左侧公共导线形成回路，南红灯亮；开关接下方时，电流经开关下触点、南绿灯、左侧公共导线形成回路，南绿灯亮。要添加东向绿灯“东绿”，需让东绿由同一开关控制，因此东绿的左端连接左侧公共导线，右端连接南红灯的右端，使东绿与南红灯并联，符合十字路口交通灯的工作逻辑。
【解析】
原电路中，单刀双掷开关控制两条独立支路：①开关接上方时，南红灯支路导通；②开关接下方时，南绿灯支路导通。添加东绿时，将东绿的左端接左侧公共导线，右端接南红灯的右端，让东绿成为与南红灯并联的支路，接入后开关接上方时东绿和南红灯同时工作，开关接下方时仅南绿灯工作，完成电路设计。
【答案】

【知识点】
电路连接、单刀双掷开关
【点评】
本题结合实际交通信号灯，考查基础电路的设计与连接，需理解单刀双掷开关的控制作用，属于电路应用类基础题。
【难度系数】
0.6

11 用一个单刀双掷开关、一盏红灯、一盏绿灯、两节电池设计一个只有红灯和绿灯的手动交通信号灯模拟电路，请用笔画线代替导线在图中完成实物连接，并在虚线框内画出电路图。

11.

【分析】要设计手动交通信号灯模拟电路，需通过单刀双掷开关分别控制红灯和绿灯，因此红灯与绿灯应并联，开关的两个触点分别接入两个灯的支路，切换开关即可让其中一个灯工作。需明确各元件接线：电源有正负极，单刀双掷开关有b、a、c三个接线柱，红灯和绿灯各有两个接线柱，按并联方式连接，使开关切换时仅一个灯接入电路。
【解析】实物连接：1. 电源正极接单刀双掷开关的c接线柱；2. 单刀双掷开关的b接线柱连红灯的一个接线柱，红灯另一接线柱连电源负极；3. 单刀双掷开关的a接线柱连绿灯的一个接线柱，绿灯另一接线柱连电源负极。电路图：电源、单刀双掷开关S，红灯与绿灯并联，开关一端接电源，开关两个触点分别接红灯、绿灯的一端，两灯另一端共同接电源负极，如参考图所示。
【答案】
【知识点】并联电路、电路连接、单刀双掷开关
【点评】本题为基础电路设计题，考察并联电路特点与单刀双掷开关的应用，需理清元件连接逻辑，难度适中。
【难度系数】0.5

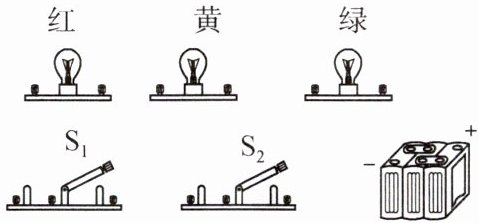

12（提素养）如图所示的$\mathrm{S}_1$和$\mathrm{S}_2$是单刀双掷开关，另有红、黄、绿三盏灯和电源，请按要求连接实物，并且连线不能相交。要求：若红灯亮时，黄灯和绿灯都不亮；若红灯灭时，黄灯和绿灯可分别亮任何一盏。

12.

【分析】要满足“红灯亮时黄灯、绿灯都不亮，红灯灭时黄灯和绿灯可分别亮”的要求，需利用单刀双掷开关的切换特性设计电路：S₁需同时控制红灯支路和黄、绿灯支路的电源通断，S₂负责切换黄、绿灯的支路。具体逻辑：当S₁闭合时，红灯通路，黄、绿灯支路因S₁的另一触点断开而无电源，故不亮；当S₁断开时，S₂可切换至黄灯或绿灯支路，使对应灯点亮。
【解析】实物连接步骤：1. 电源正极接单刀双掷开关S₁的动触点；2. S₁的一个静触点接红灯，红灯另一端接电源负极；3. S₁的另一个静触点接单刀双掷开关S₂的动触点；4. S₂的两个静触点分别接黄灯、绿灯，黄灯和绿灯的另一端共同接电源负极。连线时确保导线不交叉，形成符合要求的电路。
【答案】
【知识点】电路连接、开关作用
【点评】本题考查电路设计与实物连接，需结合开关的控制功能满足题目条件，是电路基础的综合应用，对逻辑分析能力有一定要求。
【难度系数】0.4
