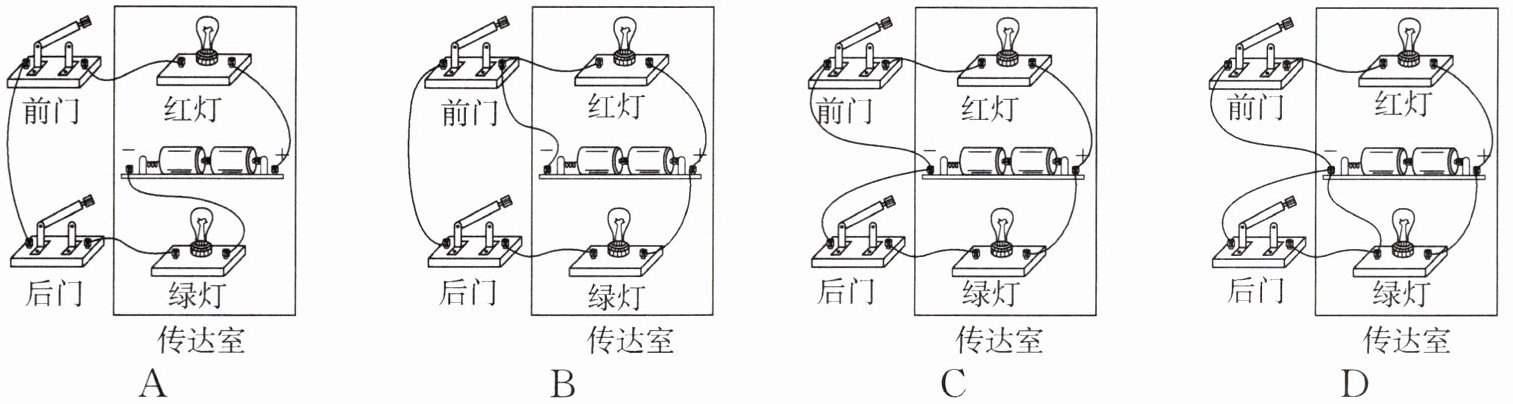

6 易错题 小雨学校的前、后两个门各装一个开关,传达室内有红、绿两盏灯和电池组,若前门来人闭合开关时,红灯亮,后门来人闭合开关时,绿灯亮,下列电路符合要求的是 (
C

答案

6.C

解析

【分析】
首先明确题目要求:前门开关闭合时红灯亮,后门开关闭合时绿灯亮,说明红灯和绿灯需并联,且前门开关控制红灯支路,后门开关控制绿灯支路,两灯独立工作。接下来逐一分析各选项的电路连接是否满足要求,判断电流路径是否完整。
【解析】
要符合要求,电路需满足:红灯与前门开关串联,绿灯与后门开关串联,两个支路并联后接在电源两端。
选项A:前门开关闭合时,电流无法形成完整回路(前门开关另一端未连接电源负极),红灯不亮,不符合要求;
选项B:前门开关闭合时,电流路径为电源正极→红灯→前门开关,但前门开关未接电源负极,电路断路,红灯不亮,不符合要求;
选项C:前门开关与红灯串联,后门开关与绿灯串联,两个支路并联接在电源两端。闭合前门开关时,红灯所在支路导通,红灯亮;闭合后门开关时,绿灯所在支路导通,绿灯亮,完全符合要求;
选项D:后门开关闭合时,绿灯支路无法形成完整回路,绿灯不亮,不符合要求。
【答案】
C
【知识点】
并联电路、电路设计、开关的控制作用
【点评】
本题考查根据实际要求设计电路,核心是明确两灯的连接方式和开关的控制对象,需仔细分析各选项的电流路径,判断是否满足独立工作的要求,属于基础电路设计题。
【难度系数】
0.4

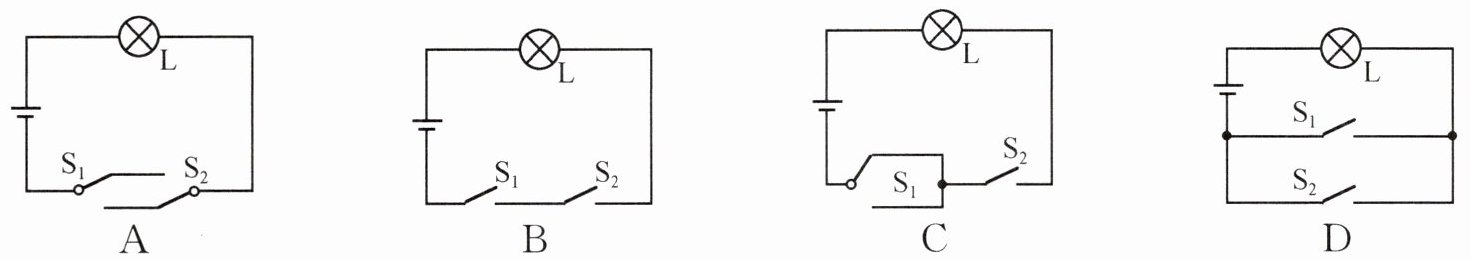

7 为了生活方便,楼道里的同一个照明灯可以用两个开关控制.一个安装在上楼梯前,另一个安装在上楼梯后,操作任意一个开关均可以开灯和关灯.如图所示是小明用电池作为电源设计的四个楼道灯的电路(A图中的$\mathrm{S}_1$、$\mathrm{S}_2$及C图中的$\mathrm{S}_1$均为单刀双掷开关),则能满足要求的电路是 (
A

答案

7.A

解析

【分析】
题目要求两个开关控制同一盏灯,任意操作其中一个开关都能改变灯的亮灭状态。需结合单刀双掷开关、普通开关的特点,逐个分析各选项电路,判断是否满足要求。
【解析】
选项A:S₁、S₂为单刀双掷开关,可切换电路连接触点。初始状态:S₁接左触点、S₂接左触点,电路导通,灯亮;操作S₁切换到右触点,电路断开,灯灭;再操作S₂切换到右触点,电路重新导通,灯亮。任意操作一个开关,都能改变灯的状态,符合要求。
选项B:S₁、S₂为普通开关,串联在电路中。只有两个开关都闭合时灯才亮,操作任意一个开关,灯要么灭,要么仍灭,无法单独改变灯的状态,不符合要求。
选项C:S₁为单刀双掷开关,S₂为普通开关。初始状态:S₁接左触点、S₂闭合,灯亮;操作S₁切换到右触点,电路断开,灯灭;此时操作S₂,电路仍断开,灯无法再改变状态,不符合要求。
选项D:S₁、S₂并联在电路中。灯亮时闭合另一个开关,灯仍亮;断开其中一个开关,灯灭,再断开另一个开关,灯仍灭,无法通过任意开关实现亮灭切换,不符合要求。
综上,只有选项A满足要求。
【答案】
A
【知识点】
电路设计、开关控制电路
【点评】
本题结合生活实际考查电路的分析与设计,需理解单刀双掷开关的作用,逐一验证各电路是否满足“任意操作一个开关均可改变灯的状态”的要求,是电路知识的灵活应用。
【难度系数】
0.5

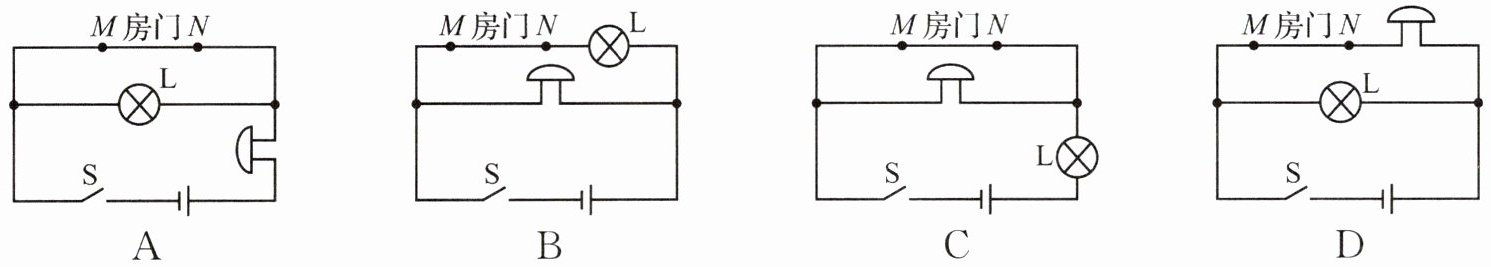

8(2025苏州)小明要设计自动防盗报警电路.要求:开关S闭合后,灯亮电铃不响;当房门被打开时,细导线MN被扯断,灯亮且电铃响.下列电路符合设计要求的是(
C

答案

8.C

解析

【分析】要满足开关S闭合后灯亮电铃不响,且MN断开时灯亮电铃响,需让导线MN闭合时电铃被短路,灯正常工作;MN断开时电铃接入电路,灯仍工作。因此MN应与电铃并联,灯需在干路以保证始终发光。逐一分析选项:A中MN与灯并联,S闭合时灯被短路,不符合;B中MN与灯并联,S闭合时灯被短路,不符合;C中MN与电铃并联,灯在干路,符合要求;D中MN与电铃并联但电铃在干路,S闭合时灯被短路,不符合。
【解析】根据设计要求,分析各选项电路:
1. 选项A:MN与灯L并联,S闭合时,灯L被短路,灯不亮,不符合“灯亮”的要求;
2. 选项B:MN与灯L并联,S闭合时,灯L被短路,灯不亮,不符合要求;
3. 选项C:MN与电铃并联,灯L在干路。S闭合时,MN导通,电铃被短路,电流经MN、灯L形成回路,灯亮、电铃不响;当MN断开时,电流经电铃、灯L形成回路,灯亮且电铃响,完全符合要求;
4. 选项D:MN与电铃并联,但电铃在干路,S闭合时,灯L所在支路被短路,灯不亮,不符合要求。
【答案】C
【知识点】电路设计、短路的应用
【点评】本题结合防盗场景考查电路设计,核心是利用导线短路元件的特性,需明确元件连接方式,分析通断时的电路变化,属于电路应用的基础题。
【难度系数】0.6

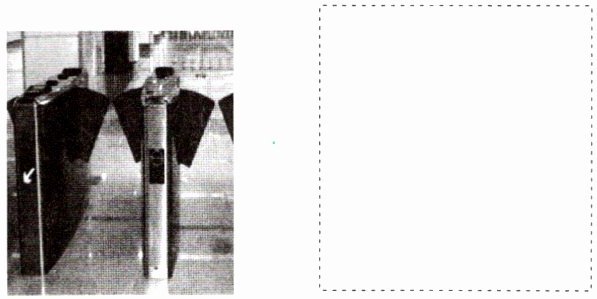

9 如图所示的地铁站进出闸机(电动机M)有三种识别方式:刷脸(开关$S_1$)、刷卡(开关$S_2$)或扫二维码(开关$S_3$),只要其中一种方式识别成功即可闭合相应开关,闸机即可开启,请在虚线框中设计闸机电路原理图.

答案


9.

解析

【分析】
要设计的电路需满足:任意一个开关闭合时电动机都能工作,说明三个开关的工作互不影响,应采用并联方式连接,再与电源、电动机串联。解题时需根据“任意开关闭合都能工作”的条件,确定开关的连接方式为并联,进而完成电路设计。
【解析】
由题意可知,开关$S_1$、$S_2$、$S_3$为并联关系,因为任意一个开关闭合都能使电路接通,电动机M工作。将三个开关并联后,与电源、电动机M串联,形成完整电路:电流从电源正极流出,经过电动机M后分为三条支路,分别通过$S_1$、$S_2$、$S_3$,汇合后回到电源负极,任意一条支路导通,电路就形成通路,电动机工作。
【答案】
电路图为:电源、电动机M串联,$S_1$、$S_2$、$S_3$三个开关并联在电路中(与题目所给第二幅电路图一致)
【知识点】
并联电路、电路设计
【点评】
本题结合地铁站闸机的实际场景考查电路设计,核心是理解并联电路“各支路独立工作”的特点,属于基础电路应用题目,难度不大。
【难度系数】
0.3
