14.同学们猜想导体的电阻与导体的横截面积、长度和材料有关，为了探究导体的电阻大小与材料是否有关，他们找到的实验器材有：电源、开关、电流表各一个，导线和规格不同的电阻丝若干。
(1)为了完成实验，应该选取和相同的锰铜合金、铁铬合金和镍铬合金电阻丝连入电路中。

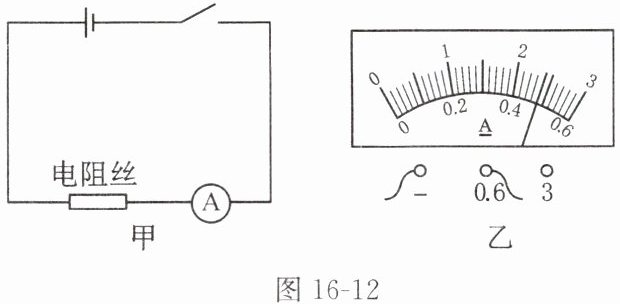

(2)同学们将某根电阻丝连入电路，如图16-12甲所示，闭合开关，电流表的示数如图16-12乙所示，则电流表的读数为A。

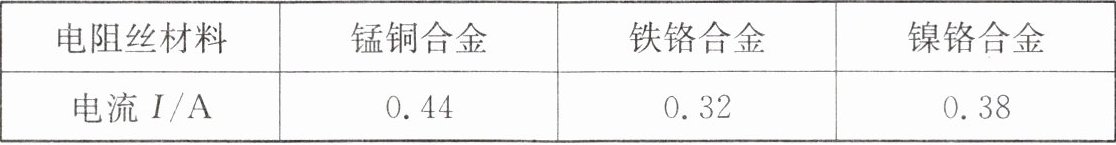

(3)同学们分别将不同的电阻丝接入电路后，测得的电流如表所示。

分析数据，得到的结论是。
(4)进一步分析实验数据可得，三种材料中导电性最好的是。
(5)某同学想选用长度和横截面积相同的电阻丝自制一个电阻器，为了使电阻器的电阻较大，应该从表中的三种材料中选用来制作。

14.(1)长度 横截面积
(2)0.48
(3)导体的电阻与材料有关
(4)锰铜
(5)铁铬

【分析】
本题围绕探究导体电阻与材料的关系展开，核心方法是控制变量法。探究电阻与某一因素的关系时，需控制其他因素不变，因此探究电阻与材料的关系时，要保持长度和横截面积相同；电流表读数需先确定量程和分度值，再根据指针位置读数；通过控制变量分析电流数据，电流不同说明电阻不同，进而得出电阻与材料的关系；导电性好坏可通过相同条件下电阻大小判断，电阻越小导电性越好；制作电阻器需要较大电阻，故选电阻最大的材料。
【解析】
(1) 根据控制变量法，探究导体电阻与材料的关系时，需控制长度和横截面积相同，改变材料，因此应选取长度和横截面积相同的不同材料电阻丝；
(2) 电流表选用0~0.6A量程，分度值为0.02A，指针指向0.4A后第4小格，读数为0.4A + 4×0.02A = 0.48A；
(3) 实验中控制了电阻丝的长度和横截面积相同，仅材料不同，测得的电流不同，说明电阻不同，因此结论为：导体的电阻与材料有关；
(4) 相同长度和横截面积下，电流越大，电阻越小，导电性越好。由实验数据可知，锰铜对应的电流最大，电阻最小，故导电性最好；
(5) 相同长度和横截面积下，电阻越大，电流越小。铁铬对应的电流最小，电阻最大，因此适合制作电阻器。
【答案】
(1) 长度；横截面积
(2) 0.48
(3) 导体的电阻与材料有关
(4) 锰铜
(5) 铁铬
【知识点】
控制变量法、影响电阻大小的因素、电流表读数
【点评】
本题是电学基础实验题，重点考查控制变量法在探究电阻影响因素中的应用，同时涉及电流表读数、数据分析及导电性判断，知识点基础，注重实验方法的掌握，适合巩固电学实验基础。
【难度系数】
0.6

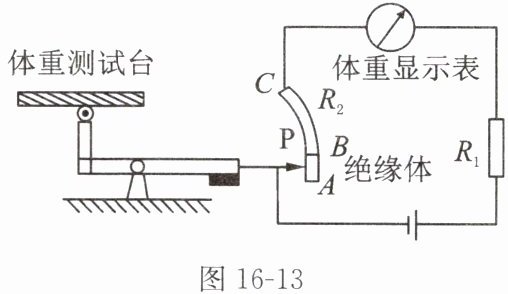

15. 如图16-13所示是由电流表改装而成的体重计，其中$R_2$是下端带绝缘体AB的滑动变阻器，$R_1$是电路保护电阻器。当人站在测试台上时，杠杆带动滑片移到（选填“AB间”或“BC间”）时电路接通，体重显示表有一定的示数。当体重增大时，滑片P向滑，使连入电路的电阻，所以电路中的电流变大，体重显示表的示数变大。

15.BC间 上 变小

【分析】
要解决这道题，需先明确滑动变阻器的导电部分：AB段是绝缘体，不导电，BC段是导电的电阻部分，只有滑片接触导电部分电路才会接通。当人站在测试台上，杠杆带动滑片移动，结合体重变化分析滑片移动方向和电阻变化，进而判断电流变化。
【解析】
1. 电路接通的条件：滑动变阻器的AB段是绝缘体，无法导电，只有BC段是导电的电阻部分，因此滑片P需移到BC间时电路接通，体重显示表才有示数。
2. 体重增大时的变化：当体重增大，测试台下降，杠杆带动滑片P向上滑动，滑动变阻器接入电路的电阻丝长度变短，所以连入电路的电阻变小。根据欧姆定律I=U/R，电源电压U不变，总电阻变小，电路中的电流变大，体重显示表（电流表）的示数变大。
【答案】
BC间 上 变小
【知识点】
滑动变阻器的使用、欧姆定律的应用
【点评】
本题结合体重计的实际应用场景，考查滑动变阻器的工作原理和欧姆定律的综合应用，需理解滑动变阻器接入电阻的变化对电路电流的影响，是基础电学应用题。
【难度系数】
0.5

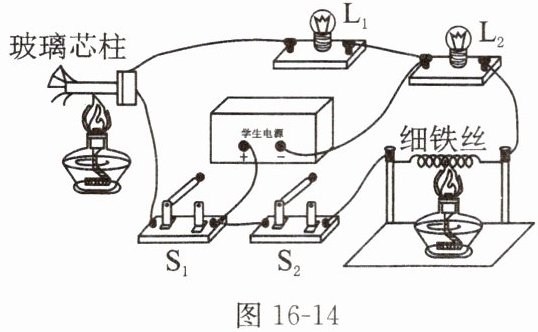

16.如图16-14所示，只闭合开关$\mathrm{S}_{1}$，用酒精灯给玻璃芯柱加热，在玻璃芯柱温度不断升高且发红的过程中，看到，说明绝缘体与导体之间没有绝对的界限；只闭合开关$\mathrm{S}_{2}$，用酒精灯给细铁丝加热，在细铁丝的温度逐渐升高且发红的过程中，观察到灯泡$\mathrm{L}_{2}$的亮度变（选填“亮”或“暗”），该实验说明细铁丝的电阻通常随温度的升高而变大。

16.灯泡L₁发光 暗

【分析】
本题考查导体与绝缘体的转化、电阻与温度的关系及电路分析。首先分析只闭合$\mathrm{S}_{1}$的情况：常温下玻璃芯柱是绝缘体，电路断开，加热后玻璃变为导体，电路接通；再分析只闭合$\mathrm{S}_{2}$的情况：金属导体电阻随温度升高而变大，加热细铁丝时电阻增大，电路电流减小，灯泡亮度变化。
【解析】
1. 只闭合开关$\mathrm{S}_{1}$时，玻璃芯柱与$\mathrm{L}_{1}$串联。常温下玻璃芯柱是绝缘体，电路断路，$\mathrm{L}_{1}$不发光；用酒精灯加热玻璃芯柱，温度升高到一定程度，玻璃变为导体，电路形成通路，因此观察到灯泡$\mathrm{L}_{1}$发光，说明绝缘体与导体之间没有绝对界限。
2. 只闭合开关$\mathrm{S}_{2}$时，细铁丝与$\mathrm{L}_{2}$串联。细铁丝是金属，金属的电阻随温度升高而增大，加热细铁丝时，其温度升高，电阻变大，电路总电阻变大。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中电流变小，灯泡$\mathrm{L}_{2}$的实际功率$P=I^2R_{\mathrm{灯}}$（$R_{\mathrm{灯}}$为灯泡电阻，不变），电流减小则实际功率变小，因此灯泡$\mathrm{L}_{2}$的亮度变暗。
【答案】
灯泡$\mathrm{L}_{1}$发光；暗
【知识点】
导体与绝缘体的转化；电阻与温度的关系；欧姆定律
【点评】
本题通过实验直观展示了导体和绝缘体的相对性，以及金属电阻随温度的变化规律，结合电路分析和欧姆定律即可解答，是基础电学实验题，注重对核心概念的应用。
【难度系数】
0.5
