17.在“练习使用滑动变阻器”的实验中。

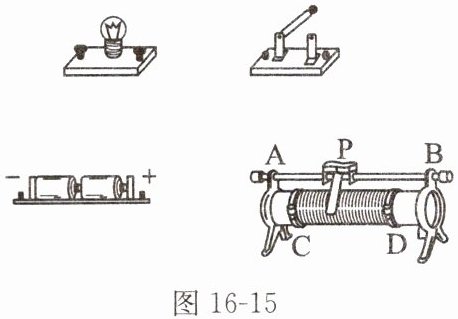

(1)按要求连接电路:能利用滑动变阻器来改变灯泡的亮度,且当滑片P向右移动时灯泡会变亮,请以笔画线表示导线,把图16-15中的电路连接起来。
(2)在接线过程中,开关应处于状态。
(3)闭合开关前,滑动变阻器的滑片应移动至最（选填“左”或“右”）端。
(4)如果一个同学在连接好电路后,闭合开关,发现无论怎么样移动滑片P,都不能改变灯泡的亮度,你觉得可能的原因是什么？。

17.(1)如图所示
(2)断开
(3)左
(4)将滑动变阻器的A和B(或C和D)两个接线柱同时接入了电路

【分析】
首先明确各问题的解题思路：第(1)题，要让滑动变阻器改变灯泡亮度，需将其串联入电路；滑片右移时灯泡变亮，说明接入电阻变小，因此滑动变阻器需接右下接线柱和上方接线柱，再依次串联电源、开关、灯泡。第(2)题，接线时开关断开是为避免短路，保障电路安全。第(3)题，闭合开关前滑片移到最大阻值处，保护电路，结合接线方式确定滑片位置。第(4)题，移动滑片不改变亮度，是滑动变阻器接线错误，接了同端的两个接线柱。
【解析】
(1) 电路连接：将电源正极连接开关的一个接线柱，开关另一接线柱连接滑动变阻器的上方接线柱（如A），滑动变阻器的右下接线柱D连接灯泡的一个接线柱，灯泡另一接线柱连接电源负极，形成串联电路，此时滑片右移时接入电阻变小，电流变大，灯泡变亮。
(2) 接线过程中，为防止电路短路损坏元件，开关应处于断开状态。
(3) 闭合开关前，滑动变阻器需调至最大阻值处，本题接入D和A，最大阻值在最左端，故滑片移至最左端。
(4) 若滑动变阻器接了上面两个接线柱（A、B），相当于接入导线，电阻为0；若接了下面两个接线柱（C、D），相当于接入定值电阻，电阻不变，均无法改变电路电流，导致灯泡亮度不变。
【答案】
(1) 按上述分析连接电路；(2) 断开；(3) 左；(4) 将滑动变阻器的A和B（或C和D）两个接线柱同时接入了电路
【知识点】
滑动变阻器的使用；电路连接；电路故障分析
【点评】
本题是电学基础实验题，考察滑动变阻器的正确接线、电路操作安全规范、闭合开关前的注意事项及故障分析，是初中电学实验的核心基础内容，需熟练掌握滑动变阻器“一上一下”的接线原则。
【难度系数】
0.6
