12.根据实物图在方框中画出电路图. 第12题图

12.如答图所示

【分析】首先分析实物电路的电流路径：电流从电源正极出发，经过开关S、灯泡L₁、电流表、灯泡L₂，最终回到电源负极，由此确定L₁与L₂串联；再看电表，电流表串联在电路中，测串联电路的电流；电压表并联在灯泡L₂两端，测L₂的电压。绘制电路图时，需按照元件的连接顺序，用规范的电路符号对应画出，确保各元件的位置和连接关系与实物图一致。
【解析】步骤1：梳理电流路径：电源正极→开关S→L₁→电流表→L₂→电源负极，判定两灯串联；步骤2：确定电表作用：电流表串联在电路中，测电路电流；电压表并联在L₂两端，测L₂电压；步骤3：用规范电路元件符号，按串联顺序画出电路图，对应各元件位置，得到正确电路图。
【答案】如答图所示
【知识点】串联电路、电路图绘制、电流表与电压表的使用
【点评】本题属于电学基础题型，核心是根据实物图分析电路连接方式和电表测量对象，考查电路图的规范绘制能力，需准确对应各元件的连接关系。
【难度系数】0.5

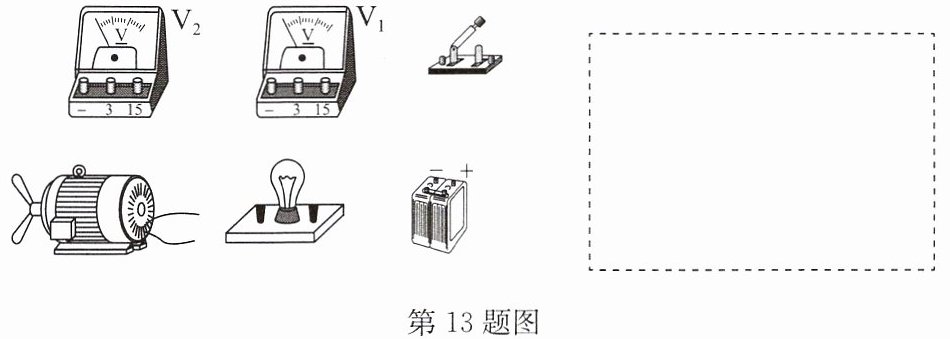

13.(2025·泗阳县月考)如图所示电路,将电灯和电动机组成串联电路,用电压表V₁测量电灯两端的电压,用电压表V₂测量电动机两端的电压,电压表的示数都不超过3V,请把图中的实物连接好,并按连接好的实物图在右边虚线框中画出电路图.

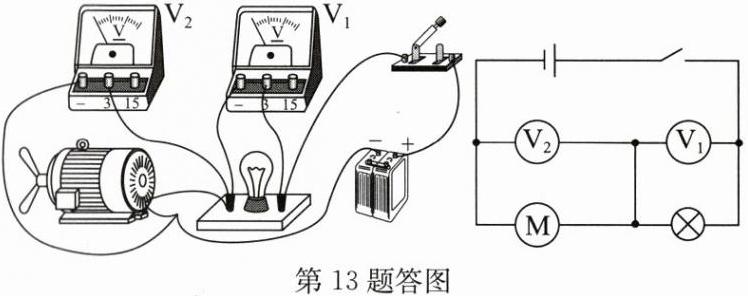

13.如答图所示

【分析】
要完成本题，需明确电路要求：电灯与电动机串联，电压表V₁测电灯两端电压，V₂测电动机两端电压，且电压表量程均不超过3V，故选择0~3V量程。解题思路：①先连接串联主电路：从电源正极出发，依次连接开关、电灯、电动机，回到电源负极，形成串联回路；②连接电压表：将V₁并联在电灯两端，V₂并联在电动机两端，遵循电压表“正进负出”的接线规则；③根据实物连接对应画出电路图，标注元件符号。
【解析】
1. 实物连接：
主电路：电源正极→开关→电灯→电动机→电源负极，完成串联电路连接；
电压表：V₁选0~3V量程，正接线柱接电灯靠近开关的一端，负接线柱接电灯靠近电动机的一端；V₂选0~3V量程，正接线柱接电动机靠近电灯的一端，负接线柱接电动机靠近电源负极的一端，保证电压表并联在被测元件两端，接线柱连接正确。
2. 电路图绘制：
按串联电路顺序，用电源、开关、电灯、电动机符号连接，V₁并联在电灯两端，V₂并联在电动机两端，形成规范电路图。
【答案】
如答图所示
【知识点】
串联电路连接、电压表使用、电路图绘制
【点评】
本题考查电学基础操作，需掌握串联电路连接、电压表的正确使用方法，是电路题的常规考查形式，注重接线规范性。
【难度系数】
0.6

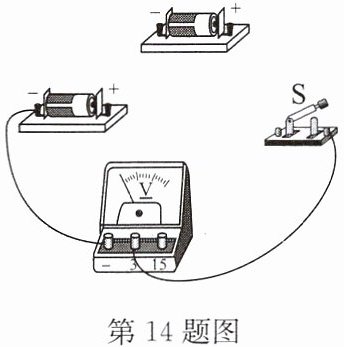

14.小明利用电压表等器材探究串联电池组的电压.
(1)实验中,小明选用了两节新干电池进行测量,分别用电压表测出了每节电池的电压及它们串联后的总电压,分别为1.55V、1.55V、3.1V,根据以上实验数据可得出的初步结论是：.小明参照了周围同学的实验数据,验证了结论的正确性.
(2)小明实验后思考:如果将两节电池并联后使用,它们的总电压会是多大呢?接着他准备动手进行实验,请帮他在图中连好缺少的导线,以便完成对总电压的测量.

14.(1)两节干电池串联后的总电压等于两节干电池的电压之和
(2)如答图所示

【分析】
第(1)问：通过分析实验中测得的两节串联干电池各自的电压和总电压，计算总电压与各节电压的关系，推导串联电池组的电压规律。第(2)问：测量并联电池组总电压时，需将电压表并联在并联电池两端，且保证电压表正负接线柱连接正确，电流从正接线柱流入、负接线柱流出，据此完成导线连接。
【解析】
(1) 已知两节干电池的电压分别为1.55V、1.55V，串联后的总电压为3.1V，计算得1.55V + 1.55V = 3.1V，因此得出结论：两节干电池串联后的总电压等于两节干电池的电压之和。
(2) 测量并联电池组的总电压时，需将电压表并联在并联的两节电池两端，连接导线时，把上方电池的正极与下方电池的正极相连，上方电池的负极与下方电池的负极相连，再将电压表并联在电池两端（如答图所示），确保电压表正负接线柱正确连接，即可完成总电压的测量。
【答案】
14.(1) 两节干电池串联后的总电压等于两节干电池的电压之和
(2) 如答图所示
【知识点】
串联电池组电压规律，电压表的使用，并联电池组电压特点
【点评】
本题考查串联和并联电池组的电压规律，以及电压表的正确使用，属于基础实验题，注重对实验数据分析和实验操作能力的考查。
【难度系数】
0.7
