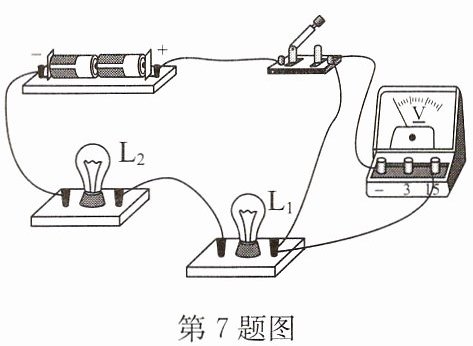

7.如图所示是某同学用电压表测灯L₁两端电压的实物图,其中的三处错误是:(1)
电压表量程选错了
;(2)
电压表与导线并联
;(3)
电压表正、负接线柱接反了
.

答案

7.(1)电压表量程选错了
(2)电压表与导线并联
(3)电压表正、负接线柱接反了
8.(2026·兴化期末)在如图所示的电路中，①②③是三个电表；闭合开关S后，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，则电路中
②
是电流表，
①③
是电压表；若灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，则电路中
②
是电压表。

答案

8.② ①③ ②

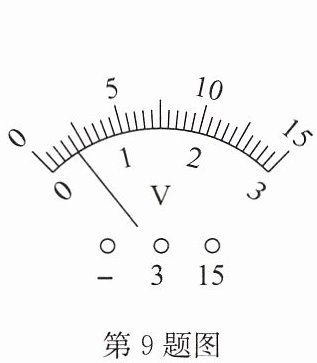

9.小明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15V量程试触时，指针的位置如图所示，则下一步的实验操作应该是 （
C
）

A.直接接入3V接线柱，然后读数
B.直接接入15V接线柱，然后读数
C.断开开关，接入3V接线柱；闭合开关后读数
D.断开开关，接入15V接线柱；闭合开关后读数

答案

9.C

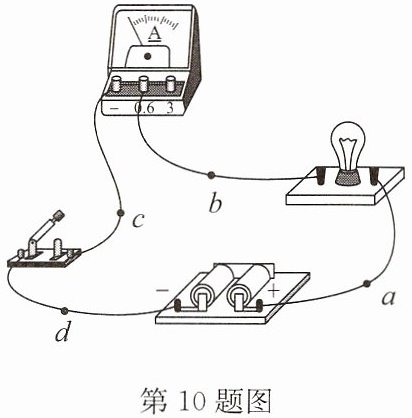

10.在做电学实验时,有时会遇到电路元件接触不良的现象.一般要利用电压表来检测故障发生的位置.小强同学连接了如图所示的电路,开关闭合后,灯泡不亮,电流表的示数为零,此时用电压表测得a、d间电压不为零,a、c间电压为零,c、d间电压不为零,这说明 (
B
)

A.电源接线柱接触不良
B.开关接触不良
C.电流表接线柱接触不良
D.灯泡的灯丝断了或灯座接触不良

答案

10.B

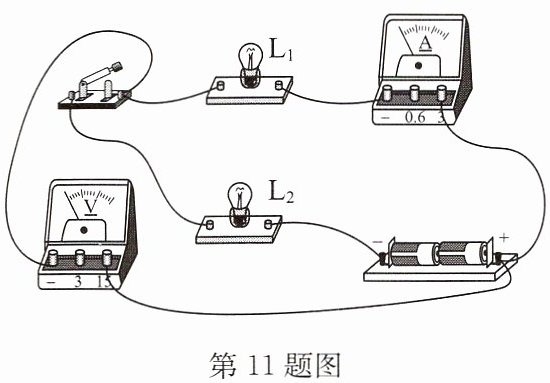

11.(2025·南京校级月考)在如图所示电路连接中,下列说法正确的是 (
A
)

A.$\mathrm{L}_1$、$\mathrm{L}_2$串联,电压表测量的是 $\mathrm{L}_1$两端的电压
B.$\mathrm{L}_1$、$\mathrm{L}_2$串联,电压表测量的是 $\mathrm{L}_2$两端的电压
C.$\mathrm{L}_1$、$\mathrm{L}_2$并联,电流表测量的是通过 $\mathrm{L}_1$的电流
D.$\mathrm{L}_1$、$\mathrm{L}_2$并联,电压表测量的是电源两端的电压

答案

11.A
