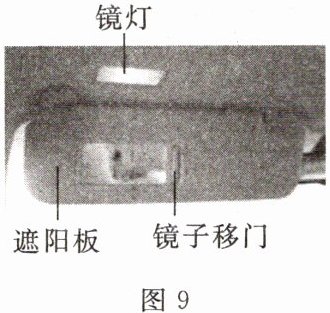

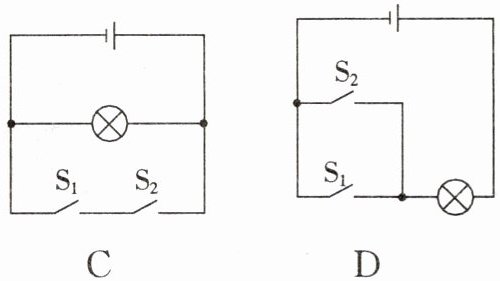

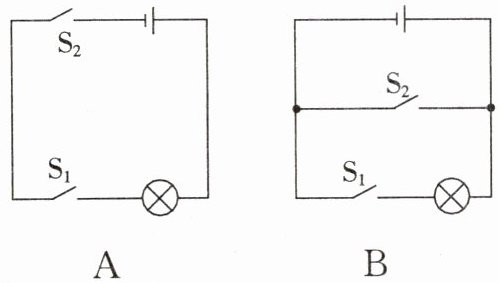

10.汽车驾驶室内的遮阳板和镜灯如图9所示，研究发现遮阳板和镜子移门相当于开关$\mathrm{S}_1$和$\mathrm{S}_2$。下翻遮阳板并打开镜子移门（相当于闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$），镜灯亮；关闭镜子移门或向上折遮阳板（相当于断开开关$\mathrm{S}_2$或$\mathrm{S}_1$），镜灯灭。下列电路设计符合要求的是（
A
）答案
A
解析
【分析】首先根据题目对开关控制镜灯的要求：只有开关$\mathrm{S}_1$和$\mathrm{S}_2$同时闭合时镜灯才亮，任意一个开关断开时镜灯就灭，说明两个开关需同时控制电路通断，因此两个开关应串联在电路中，再结合电源、灯泡组成完整电路（避免短路），即可选出符合要求的电路。
【解析】要满足“仅$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时灯亮，任意一个断开灯灭”，需$\mathrm{S}_1$、$\mathrm{S}_2$串联：串联电路中，只有所有开关都闭合，电路才导通，灯才亮；若任意一个开关断开，电路断路，灯灭。符合该要求的电路为选项A。
【答案】A
【知识点】串联电路特点、开关的作用
【点评】本题结合生活实例考查电路设计，核心是理解串联开关的控制作用，属于基础电路应用题目，难度适中。
【难度系数】0.5
【解析】要满足“仅$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时灯亮，任意一个断开灯灭”，需$\mathrm{S}_1$、$\mathrm{S}_2$串联：串联电路中，只有所有开关都闭合，电路才导通，灯才亮；若任意一个开关断开，电路断路，灯灭。符合该要求的电路为选项A。
【答案】A
【知识点】串联电路特点、开关的作用
【点评】本题结合生活实例考查电路设计，核心是理解串联开关的控制作用，属于基础电路应用题目，难度适中。
【难度系数】0.5

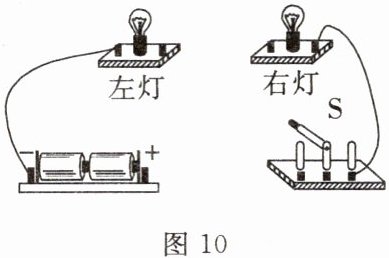

11.如图10所示，左、右两灯分别代表小汽车的左、右转向灯，开关S控制左、右两盏转向灯，且开关往左闭合左灯亮，往右闭合右灯亮。请根据题意用笔画线代替导线完成实物图的连接。
答案
连接方式：将电源正极与开关中间接线柱相连，开关左侧接线柱连接左灯的一个接线柱，左灯另一个接线柱连接电源负极；开关右侧接线柱连接右灯的一个接线柱，右灯另一个接线柱连接电源负极（对应图中红色连线）
解析
【分析】
要完成该实物电路连接，需明确题目要求：开关S为单刀双掷开关，往左闭合时左灯亮，往右闭合时右灯亮，说明两灯是并联关系，开关的动端需接电源正极，两个静端分别对应左灯和右灯，两灯的另一端共同接电源负极，保证开关切换时仅对应灯工作。解题时先确定电源正负极，再按开关、两灯的对应接线完成连接。
【解析】
1. 确定电源正负极：图中电源右端为正极，左端为负极。
2. 连接开关与电源：将电源正极连接到开关S的中间接线柱（开关的动触点）。
3. 连接左灯支路：开关S的左侧接线柱连接左灯的一个接线柱，左灯的另一个接线柱连接电源负极，形成左灯的通路。
4. 连接右灯支路：开关S的右侧接线柱连接右灯的一个接线柱，右灯的另一个接线柱连接电源负极，形成右灯的通路，满足开关切换时对应灯亮的要求。
【答案】
连接方式：将电源正极与开关中间接线柱相连，开关左侧接线柱连接左灯的一个接线柱，左灯另一个接线柱连接电源负极；开关右侧接线柱连接右灯的一个接线柱，右灯另一个接线柱连接电源负极。
【知识点】
并联电路连接、开关作用
【点评】
本题考查实物电路的连接，需理解单刀双掷开关的控制逻辑，结合并联电路的特点完成接线，是电路基础应用的典型题型。
【难度系数】
0.5
要完成该实物电路连接，需明确题目要求：开关S为单刀双掷开关，往左闭合时左灯亮，往右闭合时右灯亮，说明两灯是并联关系，开关的动端需接电源正极，两个静端分别对应左灯和右灯，两灯的另一端共同接电源负极，保证开关切换时仅对应灯工作。解题时先确定电源正负极，再按开关、两灯的对应接线完成连接。
【解析】
1. 确定电源正负极：图中电源右端为正极，左端为负极。
2. 连接开关与电源：将电源正极连接到开关S的中间接线柱（开关的动触点）。
3. 连接左灯支路：开关S的左侧接线柱连接左灯的一个接线柱，左灯的另一个接线柱连接电源负极，形成左灯的通路。
4. 连接右灯支路：开关S的右侧接线柱连接右灯的一个接线柱，右灯的另一个接线柱连接电源负极，形成右灯的通路，满足开关切换时对应灯亮的要求。
【答案】
连接方式：将电源正极与开关中间接线柱相连，开关左侧接线柱连接左灯的一个接线柱，左灯另一个接线柱连接电源负极；开关右侧接线柱连接右灯的一个接线柱，右灯另一个接线柱连接电源负极。
【知识点】
并联电路连接、开关作用
【点评】
本题考查实物电路的连接，需理解单刀双掷开关的控制逻辑，结合并联电路的特点完成接线，是电路基础应用的典型题型。
【难度系数】
0.5

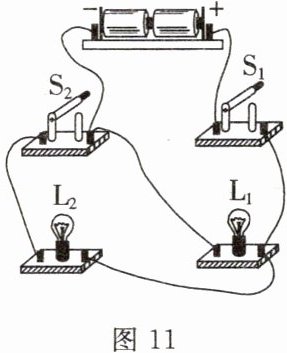

12.根据图11所示的实物电路，在虚线框中画出对应的电路图。
答案
电路图：电源正极出发，经过开关$\mathrm{S_1}$后分为两条支路，一条支路经过$\mathrm{L_1}$回到电源负极，另一条支路经过开关$\mathrm{S_2}$和$\mathrm{L_2}$回到电源负极（对应图中红色绘制的电路图）
解析
【分析】首先观察实物电路的电流路径：从电源正极出发，先经过干路开关$\mathrm{S_1}$，之后电流分为两条支路，一条支路仅含灯泡$\mathrm{L_1}$，另一条支路含开关$\mathrm{S_2}$和灯泡$\mathrm{L_2}$，两条支路汇合后回到电源负极，因此该电路为并联电路，$\mathrm{S_1}$在干路，$\mathrm{S_2}$控制$\mathrm{L_2}$所在支路。绘制电路图时需对应实物连接，准确画出各元件符号，明确串并联关系与开关控制作用。
【解析】1. 先画出电源符号，标注正负极；2. 从电源正极引出导线连接干路开关$\mathrm{S_1}$；3. $\mathrm{S_1}$的另一端引出两条支路：第一条支路连接灯泡$\mathrm{L_1}$，第二条支路依次连接开关$\mathrm{S_2}$和灯泡$\mathrm{L_2}$；4. 两条支路的另一端汇合后连接电源负极，完成电路图绘制。
【答案】电路图：电源正极出发，经过开关$\mathrm{S_1}$后分为两条支路，一条支路经过$\mathrm{L_1}$回到电源负极，另一条支路经过开关$\mathrm{S_2}$和$\mathrm{L_2}$回到电源负极（对应图中红色绘制的电路图）
【知识点】实物电路转电路图、并联电路绘制
【点评】本题考查初中物理电路部分的基础技能，要求学生能准确识别实物电路的串并联关系及开关的控制对象，属于电路入门的常规题型。
【难度系数】0.7
【解析】1. 先画出电源符号，标注正负极；2. 从电源正极引出导线连接干路开关$\mathrm{S_1}$；3. $\mathrm{S_1}$的另一端引出两条支路：第一条支路连接灯泡$\mathrm{L_1}$，第二条支路依次连接开关$\mathrm{S_2}$和灯泡$\mathrm{L_2}$；4. 两条支路的另一端汇合后连接电源负极，完成电路图绘制。
【答案】电路图：电源正极出发，经过开关$\mathrm{S_1}$后分为两条支路，一条支路经过$\mathrm{L_1}$回到电源负极，另一条支路经过开关$\mathrm{S_2}$和$\mathrm{L_2}$回到电源负极（对应图中红色绘制的电路图）
【知识点】实物电路转电路图、并联电路绘制
【点评】本题考查初中物理电路部分的基础技能，要求学生能准确识别实物电路的串并联关系及开关的控制对象，属于电路入门的常规题型。
【难度系数】0.7

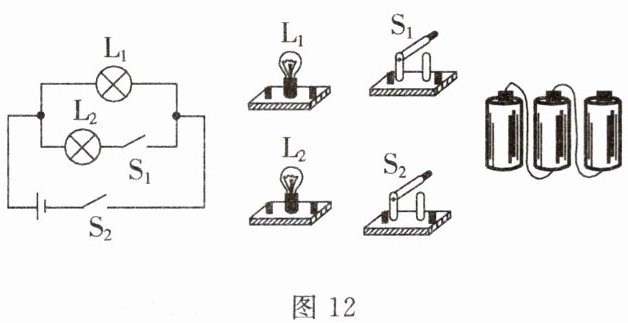

13.如图12所示,请根据电路图用笔画线代替导线连接实物电路。
答案
连接方式：电源正极连接开关$\mathrm{S_2}$，开关$\mathrm{S_2}$分别连接$\mathrm{L_1}$的一个接线柱和开关$\mathrm{S_1}$；$\mathrm{L_1}$的另一个接线柱连接$\mathrm{L_2}$的一个接线柱，$\mathrm{L_2}$的另一个接线柱连接开关$\mathrm{S_1}$，电源负极连接$\mathrm{L_1}$与$\mathrm{L_2}$的连接点（对应图中红色连线）
解析
【分析】
要连接实物电路，需先分析电路图的结构：该电路为并联电路，干路开关$\mathrm{S_2}$控制整个电路，支路开关$\mathrm{S_1}$仅控制$\mathrm{L_2}$支路，$\mathrm{L_1}$直接在另一支路。连接思路为：先确定干路路径，从电源正极出发，经过干路开关$\mathrm{S_2}$后，将电流分为两条支路，一条连接$\mathrm{L_1}$，另一条连接$\mathrm{S_1}$与$\mathrm{L_2}$，最后两条支路汇合回到电源负极，确保符合并联电路的连接规则，避免短路。
【解析】
连接步骤如下：
1. 先连接电源：将三节电池串联，电源正极引出导线，连接到干路开关$\mathrm{S_2}$的一个接线柱；
2. 从$\mathrm{S_2}$的另一个接线柱引出导线，分为两个分支：
分支一：连接灯泡$\mathrm{L_1}$的一个接线柱，$\mathrm{L_1}$的另一个接线柱连接电源负极；
分支二：连接开关$\mathrm{S_1}$的一个接线柱，$\mathrm{S_1}$的另一个接线柱连接灯泡$\mathrm{L_2}$的一个接线柱，$\mathrm{L_2}$的另一个接线柱连接电源负极；
完成上述连接后，实物电路与电路图对应，符合电路要求。
【答案】
电源正极接$\mathrm{S_2}$的一个接线柱，$\mathrm{S_2}$的另一个接线柱分别接$\mathrm{L_1}$的一个接线柱和$\mathrm{S_1}$的一个接线柱；$\mathrm{L_1}$的另一个接线柱接电源负极；$\mathrm{S_1}$的另一个接线柱接$\mathrm{L_2}$的一个接线柱，$\mathrm{L_2}$的另一个接线柱接电源负极。
【知识点】
并联电路连接、实物电路与电路图对应
【点评】
本题考查并联电路的实物连接，核心是明确干路、支路开关的作用，连接时需保证各支路独立，避免短路，需对应电路图的元件连接关系。
【难度系数】
0.5
要连接实物电路，需先分析电路图的结构：该电路为并联电路，干路开关$\mathrm{S_2}$控制整个电路，支路开关$\mathrm{S_1}$仅控制$\mathrm{L_2}$支路，$\mathrm{L_1}$直接在另一支路。连接思路为：先确定干路路径，从电源正极出发，经过干路开关$\mathrm{S_2}$后，将电流分为两条支路，一条连接$\mathrm{L_1}$，另一条连接$\mathrm{S_1}$与$\mathrm{L_2}$，最后两条支路汇合回到电源负极，确保符合并联电路的连接规则，避免短路。
【解析】
连接步骤如下：
1. 先连接电源：将三节电池串联，电源正极引出导线，连接到干路开关$\mathrm{S_2}$的一个接线柱；
2. 从$\mathrm{S_2}$的另一个接线柱引出导线，分为两个分支：
分支一：连接灯泡$\mathrm{L_1}$的一个接线柱，$\mathrm{L_1}$的另一个接线柱连接电源负极；
分支二：连接开关$\mathrm{S_1}$的一个接线柱，$\mathrm{S_1}$的另一个接线柱连接灯泡$\mathrm{L_2}$的一个接线柱，$\mathrm{L_2}$的另一个接线柱连接电源负极；
完成上述连接后，实物电路与电路图对应，符合电路要求。
【答案】
电源正极接$\mathrm{S_2}$的一个接线柱，$\mathrm{S_2}$的另一个接线柱分别接$\mathrm{L_1}$的一个接线柱和$\mathrm{S_1}$的一个接线柱；$\mathrm{L_1}$的另一个接线柱接电源负极；$\mathrm{S_1}$的另一个接线柱接$\mathrm{L_2}$的一个接线柱，$\mathrm{L_2}$的另一个接线柱接电源负极。
【知识点】
并联电路连接、实物电路与电路图对应
【点评】
本题考查并联电路的实物连接，核心是明确干路、支路开关的作用，连接时需保证各支路独立，避免短路，需对应电路图的元件连接关系。
【难度系数】
0.5
