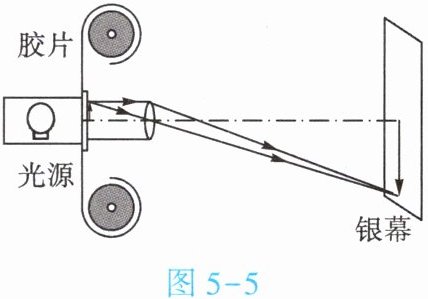

5. (★★★)电影放映机成像原理如图5-5所示,为了让观众看到清晰的实像,应将胶片放在距离透镜的位置。观众能从各个方向看到画面是因为光在银幕上发生了。为了让银幕上的画面变小,应使胶片到透镜的距离变,同时使镜头到银幕的距离变。

5. 一倍焦距到二倍焦距之间；漫反射；大；小

【分析】
要解决这道题，需结合凸透镜成像规律和光的反射类型的知识：首先，电影放映机利用凸透镜成倒立、放大实像的原理，需明确该成像对应的物距条件；其次，观众从各个方向看到画面，要理解漫反射的特点；最后，根据凸透镜成像中“像的大小变化与物距、像距的关系”，判断调整方向。
【解析】
1. 凸透镜成像规律：当物体位于凸透镜的一倍焦距和二倍焦距之间（$f＜u＜2f$）时，成倒立、放大的实像，这是电影放映机的成像原理，因此胶片应放在距离透镜一倍焦距到二倍焦距之间的位置。
2. 光的反射类型：银幕表面粗糙，光在上面发生漫反射，反射光线会向各个方向传播，所以观众能从各个方向看到画面。
3. 成像大小的调整：根据凸透镜成像规律“物远像近像变小”，要让银幕上的画面变小，需增大物距（即胶片到透镜的距离变大），同时减小像距（即镜头到银幕的距离变小）。
【答案】
一倍焦距到二倍焦距之间；漫反射；大；小
【知识点】
凸透镜成像规律、漫反射
【点评】
本题结合电影放映机的实际场景，考查凸透镜成像规律的应用和漫反射的特点，属于光学基础知识点的应用，难度适中，需要学生牢记相关规律并能灵活运用。
【难度系数】
0.6

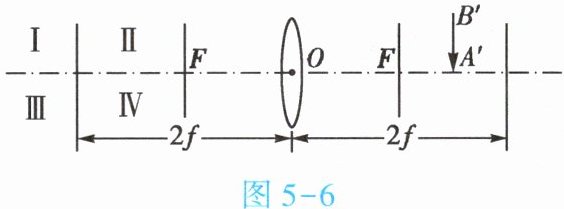

6. (★★★)如图5-6所示，F为凸透镜的两个焦点，A'B'为物体AB的像，则物体AB在【 】

图5-6

A.图中Ⅰ区域，比A'B'大，箭头方向向上
B.图中Ⅱ区域，比A'B'大，箭头方向向下
C.图中Ⅲ区域，比A'B'大，箭头方向向上
D.图中Ⅳ区域，比A'B'小，箭头方向向下

6. C

【分析】要解决本题，需结合凸透镜成像规律分析：凸透镜成实像时，像与物体上下颠倒、左右相反；且像距与物距满足对应关系：当像在一倍焦距和二倍焦距之间时，物距大于二倍焦距，成倒立缩小的实像。已知像A'B'在右侧一倍焦距和二倍焦距之间，因此物体应在左侧二倍焦距之外，且实像倒立，像箭头向下则物体箭头向上，同时成缩小像，故物体比像大。
【解析】根据凸透镜成像规律：当像位于凸透镜右侧的一倍焦距（F）与二倍焦距（2f）之间时，物体应位于凸透镜左侧的二倍焦距之外，成倒立、缩小的实像。结合题图，像A'B'的箭头向下，说明物体AB的箭头向上（实像倒立）；物体在左侧二倍焦距之外的Ⅲ区域，且成缩小像，故物体AB比像A'B'大。因此物体AB在Ⅲ区域，比A'B'大，箭头向上，对应选项C。
【答案】C
【知识点】凸透镜成像规律，实像特点
【点评】本题考查凸透镜成像规律的应用，核心是理解实像的倒立特性以及物距、像距与成像性质的关系，需结合图像分析物的位置、大小和方向，属于中等难度的应用类题目。
【难度系数】0.5

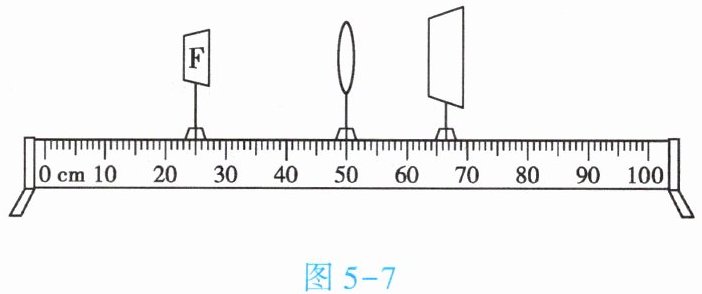

7. (★★★)(双选)如图5-7所示,将焦距为10 cm的凸透镜固定在光具座50 cm刻度线处,此时在光屏中心已成F形光源清晰的像(图中未画出),下列说法正确的是 【 】

A.此时F形光源在光屏上的成像特点与投影仪成像特点相同
B.若F形光源移至20 cm刻度线处,移动光屏,可在光屏上呈现清晰缩小的像
C.若F形光源移至45 cm刻度线处,移动光屏,可在光屏上呈现清晰放大的像
D.在图示中的F形光源和凸透镜之间放一副远视镜,将光屏左移可再次成清晰的像

图5-7

7. BD

【分析】首先明确凸透镜焦距f=10cm，凸透镜固定在光具座50cm刻度线处，需先计算各选项中F形光源的物距，再结合凸透镜成像规律（u＞2f成倒立缩小实像、f＜u＜2f成倒立放大实像、u＜f成正立放大虚像；凸透镜对光线有会聚作用）逐一分析选项。
【解析】已知凸透镜焦距f=10cm，位于光具座50cm刻度线处：
1. 选项A：图示中F光源在25cm刻度处，物距u=50cm-25cm=25cm，u＞2f（20cm），成倒立缩小实像，是照相机的成像特点，而非投影仪（投影仪成倒立放大实像），故A错误。
2. 选项B：F移至20cm刻度处，物距u=50cm-20cm=30cm，u＞2f，根据成像规律，此时成倒立、缩小的实像，故B正确。
3. 选项C：F移至45cm刻度处，物距u=50cm-45cm=5cm，u＜f，成正立、放大的虚像，虚像无法在光屏上呈现，故C错误。
4. 选项D：远视镜是凸透镜，对光线有会聚作用，会使像提前会聚在光屏前方，因此需将光屏左移才能再次得到清晰的像，故D正确。
【答案】BD
【知识点】凸透镜成像规律、远视眼矫正
【点评】本题考查凸透镜成像规律的应用，需准确计算物距，注意虚像无法用光屏承接的易错点，同时理解远视镜的光学作用，是凸透镜部分的典型双选题。
【难度系数】0.6

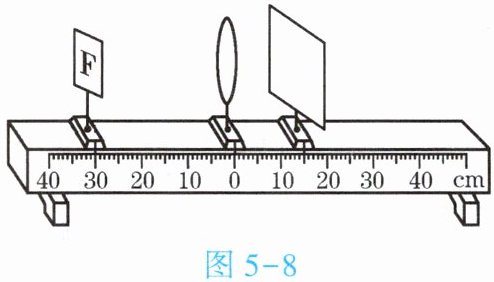

8.(★★★)在用焦距为10 cm的凸透镜来“探究凸透镜成像的规律”实验中，小刚将F形光源、凸透镜、光屏依次放在光具座上，如图5-8所示。

(1)当把F形光源放在光具座上如图所示位置时，移动光屏，可在光屏上得到清晰的倒立、（填“放大”或“缩小”）的实像。
(2)若遮住凸透镜的下半部分，则F形光源在光屏上的成像情况是（填“完整的像”“一半的像”或“无法成像”）。
(3)若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，F形光源刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的（填“前面”或“后面”）。

8. (1) 缩小
(2) 完整的像
(3) 前面

【分析】
本题需结合凸透镜成像规律、凸透镜成像原理及近视镜的光学特性分析：
(1) 先确定物距，对比焦距判断物距与2倍焦距的关系，再依据凸透镜成像规律确定像的性质；
(2) 凸透镜成像是物体光线经透镜各部分折射会聚而成，遮住部分透镜不影响像的完整性；
(3) 近视镜是凹透镜，对光线有发散作用，取下后光线会聚能力增强，像会前移。
【解析】
(1) 由图可知，F形光源到凸透镜的物距$u=30cm$，已知凸透镜焦距$f=10cm$，则$u＞2f$，根据凸透镜成像规律，当物距大于2倍焦距时，成倒立、缩小的实像；
(2) 凸透镜成像是物体发出的光线经透镜所有部分折射后会聚形成的，遮住凸透镜下半部分，物体上各点的光线仍能通过透镜上半部分折射会聚，因此成像为完整的像，仅亮度变暗；
(3) 近视眼镜是凹透镜，对光线有发散作用，戴上时使像后移到光屏（视网膜）上；取下后，光线不再发散，会聚能力增强，清晰的像会成在视网膜的前面。
【答案】
(1) 缩小
(2) 完整的像
(3) 前面
【知识点】
凸透镜成像规律；凹透镜的光学性质；凸透镜成像原理
【点评】
本题结合凸透镜成像实验与生活中近视镜的应用，考查基础成像规律的理解与应用，需掌握物距和焦距的关系对成像的影响，属于中等难度的实验题。
【难度系数】
0.6

9. (★★★)【实验名称】探究凸透镜成像的规律。
【证据】
(1)实验器材:刻度尺、F形光源、凸透镜、光屏。

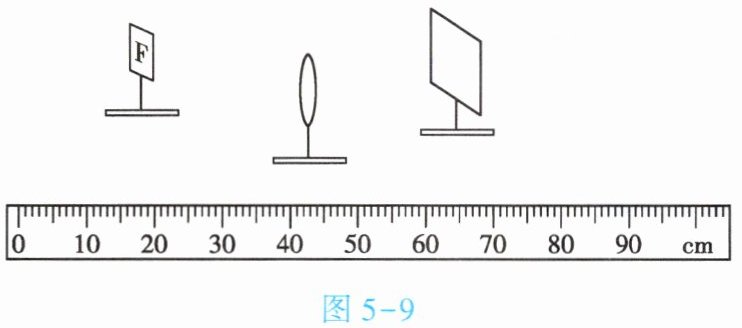

(2)如图5-9所示,从左到右分别放置F形光源、凸透镜和光屏。

A.只需要将三者中心调至同一高度。
B.需将三者中心调至同一高度并在同一直线上。
其中说法(填字母)正确。

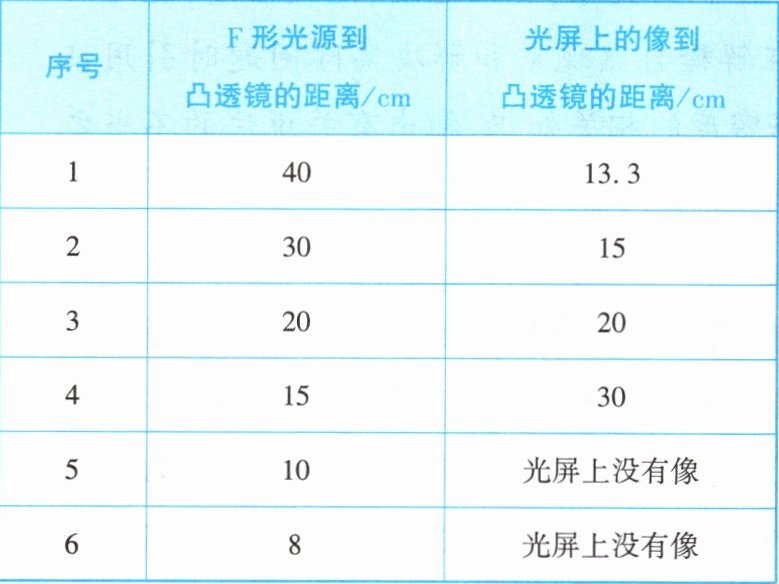

正确调整后,不断改变F形光源与凸透镜间的距离,并移动光屏进行实验,所获得的数据如下表:

【解释】
(1)当凸透镜成实像时,物距增大,像距。

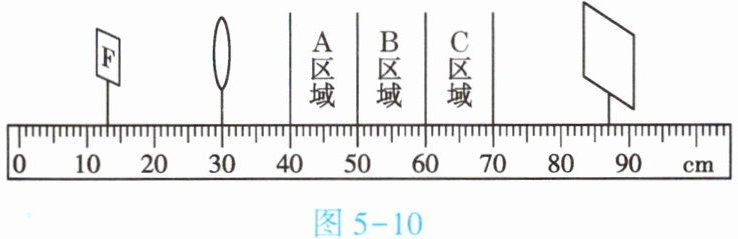

(2)如图5-10所示,光屏应移至区域才能找到清晰的像。

(3)观察F形光源经凸透镜所成正立、放大的虚像,人眼应透过凸透镜向(填“左”或“右”)观察。

9. 【证据】(2) B
【解释】(1) 减小
(2) B
(3) 左

【分析】
首先明确凸透镜成像实验中器材的调整要求：为让像成在光屏中央，三者需中心同高度且同一直线；再结合凸透镜成实像的规律（物远像近）判断像距变化；最后根据虚像与物同侧的特点确定人眼观察方向，同时结合成像规律判断像的位置区域。
【解析】
【证据】(2) 探究凸透镜成像规律时，为使像清晰呈现在光屏中央，需将F形光源、凸透镜、光屏三者中心调至同一高度，且三者在同一直线上，避免像偏离光屏，故正确说法为B。
【解释】(1) 凸透镜成实像时，遵循“物远像近像变小”的规律，物距增大时，像距会减小。
(2) 根据凸透镜成像规律，若物距在一倍焦距与二倍焦距之间，像距应大于二倍焦距，对应区域B，故填B。
(3) 凸透镜成正立、放大的虚像时，像与物体在透镜同侧（光源在透镜左侧），因此人眼需透过凸透镜向左观察，才能看到虚像。
【答案】9. 【证据】(2) B；【解释】(1) 减小；(2) B；(3) 左
【知识点】凸透镜成像规律、实验操作注意事项、实像与虚像特点
【点评】本题围绕凸透镜成像实验展开，考查实验器材调整、成像规律应用及虚像观察方法，是光学基础重点题，需学生熟练掌握实验要点与成像规律。
【难度系数】0.5
