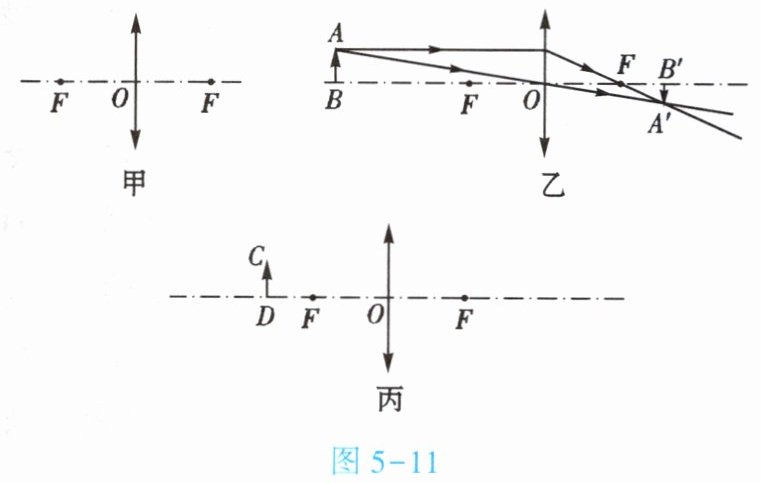

10.(★★)凸透镜成像规律可以通过画光路图去理解。如图5-11所示,在光路图中凸透镜用图甲表示,O点为光心,F为其焦点。图乙是运用经过凸透镜的两条特殊光线,所画物体AB经凸透镜成的像A'B'的光路图。请参照图乙,在图丙中画出物体CD经过凸透镜所成的像C'D'的光路图。

图5-11

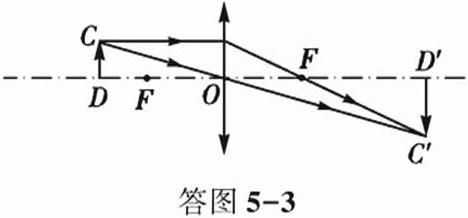

10. 如答图5-3所示

【分析】要画出物体CD经凸透镜所成的像，需利用凸透镜的两条特殊光线确定像点：一是平行于主光轴的光线，经凸透镜折射后过另一侧焦点；二是过光心的光线，传播方向不变。先从C点引出这两条特殊光线，它们的交点即为C点的像点；D点在主光轴上，其像点也在主光轴上，最终连接像点得到CD的像。
【解析】步骤1：从C点作平行于主光轴的光线，经凸透镜折射后，过右侧焦点F；步骤2：从C点作过光心O的光线，传播方向保持不变；步骤3：两条折射光线的交点就是C点的像点C'；步骤4：D点在主光轴上，其像点D'在主光轴上，对应C'的位置确定D'；步骤5：连接C'D'，即为物体CD所成的像，如答图5-3所示。
【答案】如答图5-3所示
【知识点】凸透镜特殊光线、凸透镜成像光路
【点评】本题考查利用凸透镜特殊光线绘制成像光路图，核心是掌握两条特殊光线的折射规律，通过交点确定像点，是凸透镜成像规律的基础应用。
【难度系数】0.6
