16. 如图11所示电路中，两个小灯泡完全相同，甲、乙两处分别接入电流表或电压表。当开关闭合后（
A.若甲、乙均接电流表，则只有$\mathrm{L}_1$发光
B.若甲、乙均接电压表，则两灯都不发光
C.若甲接电流表，乙接电压表，则两灯都发光
D.若甲接电压表，乙接电流表，则只有$\mathrm{L}_2$发光
C
）。A.若甲、乙均接电流表，则只有$\mathrm{L}_1$发光
B.若甲、乙均接电压表，则两灯都不发光
C.若甲接电流表，乙接电压表，则两灯都发光
D.若甲接电压表，乙接电流表，则只有$\mathrm{L}_2$发光
答案
16. C
解析
【分析】要判断灯泡是否发光，需明确电流表相当于导线、电压表相当于开路的特点，据此分析不同接法下的电路通路情况，确定电流路径，进而判断灯泡是否工作。
【解析】
选项A：若甲、乙均接电流表，电流表相当于导线，此时L₁与L₂并联，电流从电源正极流出后分为两路，分别经过L₁、L₂，再经甲、乙电流表回到电源负极，两灯均发光，并非只有L₁发光，A错误。
选项B：若甲、乙均接电压表，电压表相当于开路，电路处于断路状态，无电流通过，两灯都不发光，但此选项并非正确答案，需继续分析其他选项。
选项C：若甲接电流表，乙接电压表，电流表相当于导线，电压表相当于开路，此时L₁和L₂串联，电流路径为：电源正极→L₁→L₂→甲电流表→开关→电源负极，电路为通路，两灯都发光，C正确。
选项D：若甲接电压表，乙接电流表，电压表相当于开路，电流表相当于导线，此时L₂被短路，电流仅经过L₁、乙电流表回到电源负极，只有L₁发光，并非只有L₂发光，D错误。
【答案】C
【知识点】电流表与电压表的使用、电路通路判断
【点评】本题考查电流表和电压表在电路中的作用，需明确电流表串联、电压表并联的特点，分析不同接法下的电路连接方式，属于基础电路分析题，需理清电流路径。
【难度系数】0.5
【解析】
选项A：若甲、乙均接电流表，电流表相当于导线，此时L₁与L₂并联，电流从电源正极流出后分为两路，分别经过L₁、L₂，再经甲、乙电流表回到电源负极，两灯均发光，并非只有L₁发光，A错误。
选项B：若甲、乙均接电压表，电压表相当于开路，电路处于断路状态，无电流通过，两灯都不发光，但此选项并非正确答案，需继续分析其他选项。
选项C：若甲接电流表，乙接电压表，电流表相当于导线，电压表相当于开路，此时L₁和L₂串联，电流路径为：电源正极→L₁→L₂→甲电流表→开关→电源负极，电路为通路，两灯都发光，C正确。
选项D：若甲接电压表，乙接电流表，电压表相当于开路，电流表相当于导线，此时L₂被短路，电流仅经过L₁、乙电流表回到电源负极，只有L₁发光，并非只有L₂发光，D错误。
【答案】C
【知识点】电流表与电压表的使用、电路通路判断
【点评】本题考查电流表和电压表在电路中的作用，需明确电流表串联、电压表并联的特点，分析不同接法下的电路连接方式，属于基础电路分析题，需理清电流路径。
【难度系数】0.5

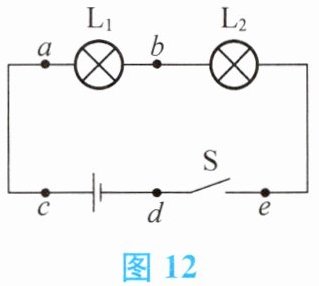

17. 某同学将两个完全相同的小灯泡按图12所示方式连入3 V的电路中，闭合开关后，发现两灯都不亮。若只有开关接触不良，则用电压表对电路进行检测时，可能出现的情况是（
A.测得a、b间的电压是1.5 V
B.测得c、d间的电压是3 V
C.测得b、e间的电压是1.5 V
D.测得d、e间的电压是0
B
）。A.测得a、b间的电压是1.5 V
B.测得c、d间的电压是3 V
C.测得b、e间的电压是1.5 V
D.测得d、e间的电压是0
答案
17. B
解析
【分析】
首先明确电路故障为开关接触不良，即开关处断路，整个电路处于断路状态。电压表检测断路故障的核心原理是：若电压表并联在断路位置两端，电压表能通过其他通路连接到电源两极，其示数等于电源电压；若电压表并联在通路位置两端，无法形成通路，示数为0。接下来逐一分析各选项对应的两点是否为断路位置，进而判断电压表示数是否合理。
【解析】
已知电路故障为开关接触不良（开关处断路），电源电压为3V，两个小灯泡串联：
1. 选项A：a、b间为通路部分（非断路处），电路断路时，该部分无电压，电压表示数应为0，故A错误；
2. 选项B：c、d间为断路的开关两端，电压表并联在此处时，一端可通过电路连接到电源正极，另一端可通过两个小灯泡连接到电源负极，因此电压表示数等于电源电压3V，故B正确；
3. 选项C：b、e间为通路部分，电压表示数应为0，故C错误；
4. 选项D：d、e间，因开关断路，d端无法通过开关连接到电源正极，电压表无法接到电源两极，电压表示数应为0，故D错误。
【答案】
B
【知识点】
电路故障分析、电压表的使用
【点评】
本题考查串联电路中断路故障的电压表检测方法，需掌握电压表判断断路的原理，是电路故障分析的基础题型，难度适中。
【难度系数】
0.5
首先明确电路故障为开关接触不良，即开关处断路，整个电路处于断路状态。电压表检测断路故障的核心原理是：若电压表并联在断路位置两端，电压表能通过其他通路连接到电源两极，其示数等于电源电压；若电压表并联在通路位置两端，无法形成通路，示数为0。接下来逐一分析各选项对应的两点是否为断路位置，进而判断电压表示数是否合理。
【解析】
已知电路故障为开关接触不良（开关处断路），电源电压为3V，两个小灯泡串联：
1. 选项A：a、b间为通路部分（非断路处），电路断路时，该部分无电压，电压表示数应为0，故A错误；
2. 选项B：c、d间为断路的开关两端，电压表并联在此处时，一端可通过电路连接到电源正极，另一端可通过两个小灯泡连接到电源负极，因此电压表示数等于电源电压3V，故B正确；
3. 选项C：b、e间为通路部分，电压表示数应为0，故C错误；
4. 选项D：d、e间，因开关断路，d端无法通过开关连接到电源正极，电压表无法接到电源两极，电压表示数应为0，故D错误。
【答案】
B
【知识点】
电路故障分析、电压表的使用
【点评】
本题考查串联电路中断路故障的电压表检测方法，需掌握电压表判断断路的原理，是电路故障分析的基础题型，难度适中。
【难度系数】
0.5
18. 小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图13所示，如果此时将开关闭合，则（
A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表不会被烧坏，电压表可能被烧坏
D.电压表不会被烧坏，电流表可能被烧坏
D
）。A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表不会被烧坏，电压表可能被烧坏
D.电压表不会被烧坏，电流表可能被烧坏
答案
18. D
解析
【分析】
要解决本题，需明确电流表和电压表的特性：电流表内阻极小，相当于导线，使用时应串联在电路中，若并联在电源两端会造成电源短路，电流过大易烧坏；电压表内阻极大，相当于开路，使用时应并联在被测电路两端，若串联在电路中，电路电流极小，几乎不工作，不会烧坏。本题中两表位置互换，需分析互换后的电路状态，判断两表的工作情况。
【解析】
1. 电表特性回顾：电流表相当于导线，内阻很小，串联使用；电压表相当于断路，内阻很大，并联使用。
2. 互换后的电路分析：两表位置互换后，闭合开关，电流表并联在电源两端，直接连通电源两极，形成电源短路，电路中电流极大，电流表可能因电流过大被烧坏；电压表串联在电路中，由于其内阻极大，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻极大，电路中的电流极小，几乎为零，因此电压表不会被烧坏。
综上，电压表不会被烧坏，电流表可能被烧坏，对应选项D。
【答案】
D
【知识点】
电流表与电压表的使用；电路的短路
【点评】
本题考查电流表和电压表的正确使用，核心是掌握两表的内阻特点，分析位置互换后的电路故障情况，属于电学基础题，需注意区分两表的使用规则，避免混淆短路时的电表损坏情况。
【难度系数】
0.5
要解决本题，需明确电流表和电压表的特性：电流表内阻极小，相当于导线，使用时应串联在电路中，若并联在电源两端会造成电源短路，电流过大易烧坏；电压表内阻极大，相当于开路，使用时应并联在被测电路两端，若串联在电路中，电路电流极小，几乎不工作，不会烧坏。本题中两表位置互换，需分析互换后的电路状态，判断两表的工作情况。
【解析】
1. 电表特性回顾：电流表相当于导线，内阻很小，串联使用；电压表相当于断路，内阻很大，并联使用。
2. 互换后的电路分析：两表位置互换后，闭合开关，电流表并联在电源两端，直接连通电源两极，形成电源短路，电路中电流极大，电流表可能因电流过大被烧坏；电压表串联在电路中，由于其内阻极大，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻极大，电路中的电流极小，几乎为零，因此电压表不会被烧坏。
综上，电压表不会被烧坏，电流表可能被烧坏，对应选项D。
【答案】
D
【知识点】
电流表与电压表的使用；电路的短路
【点评】
本题考查电流表和电压表的正确使用，核心是掌握两表的内阻特点，分析位置互换后的电路故障情况，属于电学基础题，需注意区分两表的使用规则，避免混淆短路时的电表损坏情况。
【难度系数】
0.5

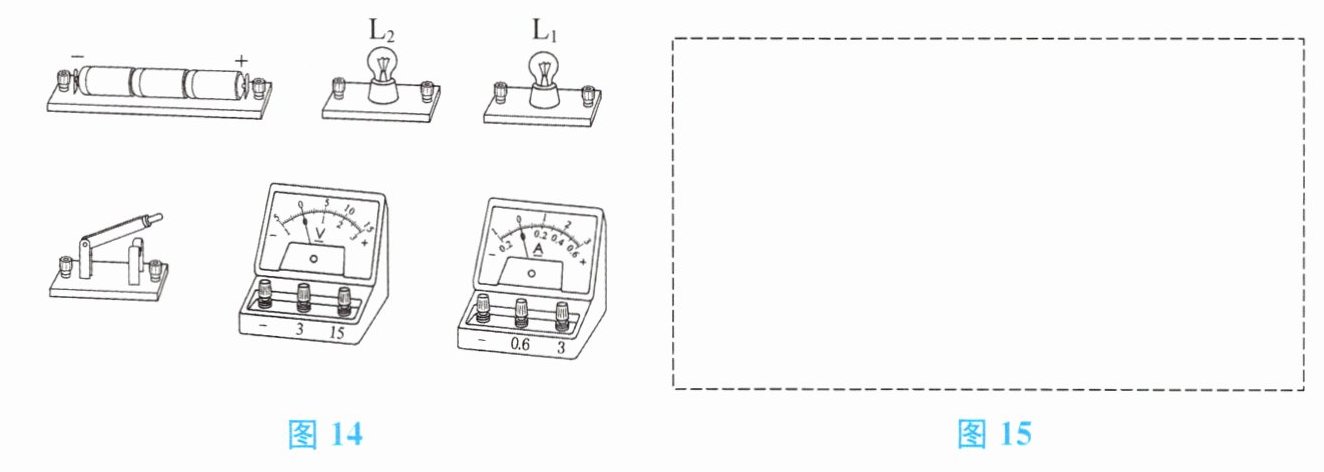

19. 将图14中各种器材按下列要求连接成实验电路，并在图15所示的方框内画出对应的电路图(已知电源电压为3 V，小灯泡的额定电流均为0.3 A)。
（1）两灯泡串联；
（2）开关控制整个电路；
（3）电流表测电流；
（4）电压表测量$\mathrm{L}_2$两端的电压。
（1）两灯泡串联；
（2）开关控制整个电路；
（3）电流表测电流；
（4）电压表测量$\mathrm{L}_2$两端的电压。
答案

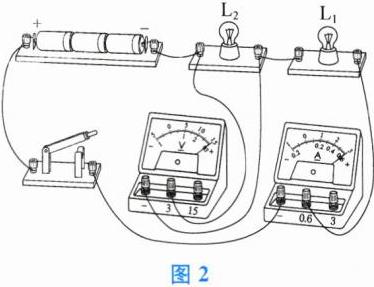

19. 如图2和图3所示
解析
【分析】
要连接符合要求的电路，需明确四个核心条件：①两灯串联（电流只有一条路径）；②开关控制整个电路（开关接在干路）；③电流表测电路电流（电流表串联，选0~0.6A量程，因灯泡额定电流0.3A）；④电压表测L₂两端电压（电压表并联在L₂两端，选0~3V量程，电源电压3V）。连接时从电源正极出发，按顺序串联元件，再正确接入电压表，注意电表“正进负出”的接线规则。
【解析】
1. 实物连接步骤：
① 从电源正极出发，连接开关的一个接线柱，开关另一接线柱接电流表的“0.6”接线柱（电流表选0~0.6A量程）；
② 电流表“-”接线柱接L₁的一个接线柱，L₁另一接线柱接L₂的一个接线柱；
③ L₂的另一接线柱接电源负极，完成串联电路；
④ 将电压表并联在L₂两端，电压表“3”接线柱（0~3V量程）接L₂靠近电源正极的接线柱，电压表“-”接线柱接L₂靠近电源负极的接线柱，保证电流正进负出。
2. 电路图绘制：用元件符号依次画出电源、开关、电流表、L₁、L₂串联，电压表并联在L₂两端，标注元件符号，符合连接要求。
【答案】
如图2和图3所示
【知识点】
串联电路、电流表使用、电压表使用、电路图绘制
【点评】
本题考查串联电路连接及电表的正确使用，是电学实验基础题型，需掌握量程选择、接线规则和串联电路特点。
【难度系数】
0.6
要连接符合要求的电路，需明确四个核心条件：①两灯串联（电流只有一条路径）；②开关控制整个电路（开关接在干路）；③电流表测电路电流（电流表串联，选0~0.6A量程，因灯泡额定电流0.3A）；④电压表测L₂两端电压（电压表并联在L₂两端，选0~3V量程，电源电压3V）。连接时从电源正极出发，按顺序串联元件，再正确接入电压表，注意电表“正进负出”的接线规则。
【解析】
1. 实物连接步骤：
① 从电源正极出发，连接开关的一个接线柱，开关另一接线柱接电流表的“0.6”接线柱（电流表选0~0.6A量程）；
② 电流表“-”接线柱接L₁的一个接线柱，L₁另一接线柱接L₂的一个接线柱；
③ L₂的另一接线柱接电源负极，完成串联电路；
④ 将电压表并联在L₂两端，电压表“3”接线柱（0~3V量程）接L₂靠近电源正极的接线柱，电压表“-”接线柱接L₂靠近电源负极的接线柱，保证电流正进负出。
2. 电路图绘制：用元件符号依次画出电源、开关、电流表、L₁、L₂串联，电压表并联在L₂两端，标注元件符号，符合连接要求。
【答案】
如图2和图3所示
【知识点】
串联电路、电流表使用、电压表使用、电路图绘制
【点评】
本题考查串联电路连接及电表的正确使用，是电学实验基础题型，需掌握量程选择、接线规则和串联电路特点。
【难度系数】
0.6
