1. 如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的
C
（A/C/D）接线柱连接，滑动变阻器是通过改变电阻丝的长度
来改变电阻的大小。答案
1. C 长度
解析
【分析】
要解决本题，需明确滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线时遵循“一上一下”原则。题目中已连接滑动变阻器的上接线柱B，需选择下接线柱，使滑片P左移时接入的电阻丝长度变短，从而电阻变小。若接C接线柱，接入的电阻丝是C到P段，滑片左移时，C到P的长度缩短，电阻变小；若接D接线柱，接入的是D到P段，滑片左移时长度变长，电阻变大，不符合要求，因此应选C接线柱。
【解析】
滑动变阻器的工作原理是：通过改变接入电路中电阻丝的长度来改变电阻大小。接线规则为“一上一下”，本题已接B（上接线柱），需选下接线柱。当滑片P向左移动时，若导线接C接线柱，接入电路的电阻丝为C到P的部分，滑片左移，C到P的电阻丝长度变短，电阻变小；若接D接线柱，接入的电阻丝为D到P的部分，滑片左移时长度变长，电阻变大，不符合题意。因此另一根导线应与C接线柱连接，滑动变阻器是通过改变电阻丝的长度来改变电阻的。
【答案】
C；长度
【知识点】
滑动变阻器工作原理、滑动变阻器接线规则
【点评】
本题考查滑动变阻器的基础知识点，属于常见的基础题型，只要掌握滑动变阻器的工作原理和接线规则即可轻松解答，难度较低。
【难度系数】
0.6
要解决本题，需明确滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线时遵循“一上一下”原则。题目中已连接滑动变阻器的上接线柱B，需选择下接线柱，使滑片P左移时接入的电阻丝长度变短，从而电阻变小。若接C接线柱，接入的电阻丝是C到P段，滑片左移时，C到P的长度缩短，电阻变小；若接D接线柱，接入的是D到P段，滑片左移时长度变长，电阻变大，不符合要求，因此应选C接线柱。
【解析】
滑动变阻器的工作原理是：通过改变接入电路中电阻丝的长度来改变电阻大小。接线规则为“一上一下”，本题已接B（上接线柱），需选下接线柱。当滑片P向左移动时，若导线接C接线柱，接入电路的电阻丝为C到P的部分，滑片左移，C到P的电阻丝长度变短，电阻变小；若接D接线柱，接入的电阻丝为D到P的部分，滑片左移时长度变长，电阻变大，不符合题意。因此另一根导线应与C接线柱连接，滑动变阻器是通过改变电阻丝的长度来改变电阻的。
【答案】
C；长度
【知识点】
滑动变阻器工作原理、滑动变阻器接线规则
【点评】
本题考查滑动变阻器的基础知识点，属于常见的基础题型，只要掌握滑动变阻器的工作原理和接线规则即可轻松解答，难度较低。
【难度系数】
0.6

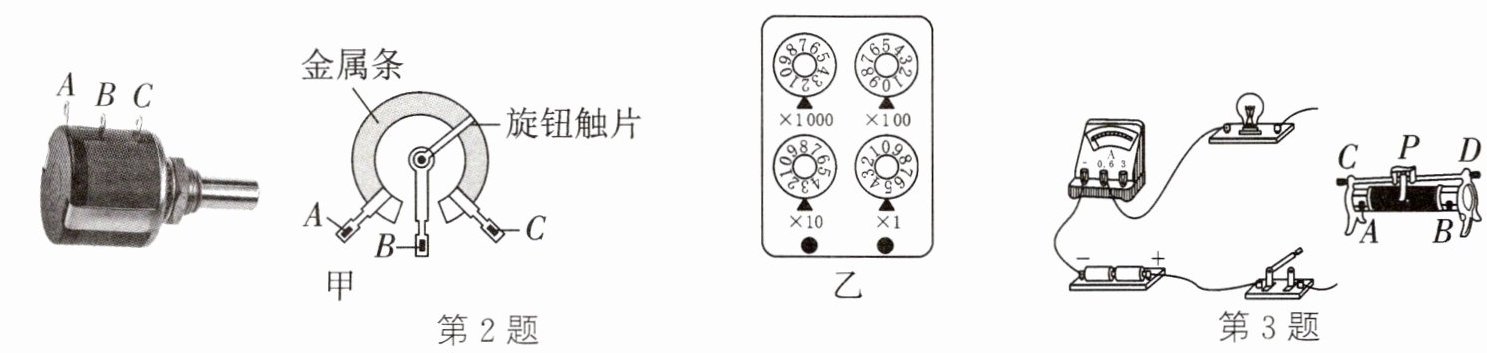

2.（2024·芝罘期末）电位器是电器设备中常用的电路元件（如图甲），在音响设备中电位器必须与扬声器
串
（串/并）联。已知接入电路的电阻越小，音量越强，若要实现沿逆时针旋转调节旋钮时，提高音量，必须将B和A
接入电路。如图乙是电阻箱，此时接入电路的电阻值读数是2035
Ω。答案
2. 串 A 2035
解析
【分析】
本题考查电位器的使用及电阻箱的读数，解题思路如下：1. 电位器通过改变接入电阻控制电路电流，需与扬声器串联才能调节音量；2. 音量越强对应电流越大，即接入电阻越小，结合逆时针旋转时电阻变小的要求确定接线柱；3. 电阻箱按“数字×倍率求和”的规则读数。
【解析】
1. 电位器工作原理与滑动变阻器一致，要调节扬声器音量需改变电路电流，因此电位器必须与扬声器串联（并联时扬声器两端电压不变，无法改变电流）；
2. 音量越强说明电路电流越大，即电位器接入电阻越小。沿逆时针旋转调节旋钮时，要使接入电阻变小，需将B和A接入电路（此时接入的电阻丝长度缩短，电阻减小）；
3. 电阻箱读数方法为各旋钮对应数字乘以其倍率后相加：图乙中，千位旋钮对应2（×1000）、百位对应0（×100）、十位对应3（×10）、个位对应5（×1），总电阻为2×1000 + 0×100 + 3×10 +5×1 =2035Ω。
【答案】串 A 2035
【知识点】滑动变阻器的使用、电阻箱的读数
【点评】本题结合生活电器元件考查基础知识点，需掌握电位器的连接逻辑和电阻箱读数规则，难度适中。
【难度系数】0.6
本题考查电位器的使用及电阻箱的读数，解题思路如下：1. 电位器通过改变接入电阻控制电路电流，需与扬声器串联才能调节音量；2. 音量越强对应电流越大，即接入电阻越小，结合逆时针旋转时电阻变小的要求确定接线柱；3. 电阻箱按“数字×倍率求和”的规则读数。
【解析】
1. 电位器工作原理与滑动变阻器一致，要调节扬声器音量需改变电路电流，因此电位器必须与扬声器串联（并联时扬声器两端电压不变，无法改变电流）；
2. 音量越强说明电路电流越大，即电位器接入电阻越小。沿逆时针旋转调节旋钮时，要使接入电阻变小，需将B和A接入电路（此时接入的电阻丝长度缩短，电阻减小）；
3. 电阻箱读数方法为各旋钮对应数字乘以其倍率后相加：图乙中，千位旋钮对应2（×1000）、百位对应0（×100）、十位对应3（×10）、个位对应5（×1），总电阻为2×1000 + 0×100 + 3×10 +5×1 =2035Ω。
【答案】串 A 2035
【知识点】滑动变阻器的使用、电阻箱的读数
【点评】本题结合生活电器元件考查基础知识点，需掌握电位器的连接逻辑和电阻箱读数规则，难度适中。
【难度系数】0.6
3. (2024·防城期末)在“用滑动变阻器改变小灯泡的亮度”的实验课上，老师给出的实验器材如图所示.闭合开关后，将滑片P向右滑动时，灯变亮，连入电路中的接线柱应是 (
A.A和B
B.C和B
C.A和D
D.C和D
B
)A.A和B
B.C和B
C.A和D
D.C和D
答案
3. B
解析
【分析】
要解决这道题，需明确滑动变阻器的工作原理和使用规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接法为“一上一下”；灯泡变亮说明电路中电流变大，即滑动变阻器接入电路的电阻变小。因此需分析滑片P向右滑动时，哪个接线柱组合能使接入的电阻丝长度变短。
【解析】
滑动变阻器的正确接法是“一上一下”。当滑片P向右滑动时，灯变亮，说明电路电流变大，滑动变阻器接入电阻变小，即接入电路的电阻丝长度变短。
选项A：接A和B（两个下接线柱），滑动变阻器接入全部电阻丝，相当于定值电阻，滑片移动不改变电阻，灯亮度不变，错误；
选项B：接C（上接线柱）和B（下接线柱），接入的电阻丝是B到滑片P的部分，滑片向右滑动时，B到P的电阻丝长度变短，电阻变小，电流变大，灯变亮，正确；
选项C：接A和D，接入的电阻丝是A到滑片P的部分，滑片向右滑动时，A到P的电阻丝长度变长，电阻变大，电流变小，灯变暗，错误；
选项D：接C和D（两个上接线柱），滑动变阻器接入金属杆，电阻为0，相当于导线，滑片移动不改变电阻，灯亮度不变，错误。
【答案】
B
【知识点】
滑动变阻器的使用、电路动态分析
【点评】
本题考查滑动变阻器的正确接法及电路动态分析，核心是理解滑片移动时接入电阻的变化与灯泡亮度的关系，属于基础题型，需掌握滑动变阻器“一上一下”的接线规则。
【难度系数】
0.6
要解决这道题，需明确滑动变阻器的工作原理和使用规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接法为“一上一下”；灯泡变亮说明电路中电流变大，即滑动变阻器接入电路的电阻变小。因此需分析滑片P向右滑动时，哪个接线柱组合能使接入的电阻丝长度变短。
【解析】
滑动变阻器的正确接法是“一上一下”。当滑片P向右滑动时，灯变亮，说明电路电流变大，滑动变阻器接入电阻变小，即接入电路的电阻丝长度变短。
选项A：接A和B（两个下接线柱），滑动变阻器接入全部电阻丝，相当于定值电阻，滑片移动不改变电阻，灯亮度不变，错误；
选项B：接C（上接线柱）和B（下接线柱），接入的电阻丝是B到滑片P的部分，滑片向右滑动时，B到P的电阻丝长度变短，电阻变小，电流变大，灯变亮，正确；
选项C：接A和D，接入的电阻丝是A到滑片P的部分，滑片向右滑动时，A到P的电阻丝长度变长，电阻变大，电流变小，灯变暗，错误；
选项D：接C和D（两个上接线柱），滑动变阻器接入金属杆，电阻为0，相当于导线，滑片移动不改变电阻，灯亮度不变，错误。
【答案】
B
【知识点】
滑动变阻器的使用、电路动态分析
【点评】
本题考查滑动变阻器的正确接法及电路动态分析，核心是理解滑片移动时接入电阻的变化与灯泡亮度的关系，属于基础题型，需掌握滑动变阻器“一上一下”的接线规则。
【难度系数】
0.6

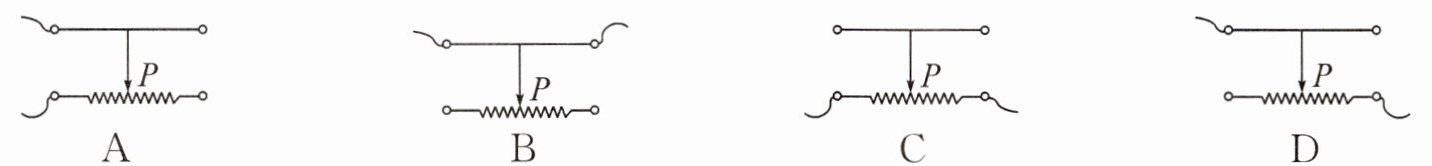

4. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（
D
）答案
4. D
解析
【分析】
要解决本题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”接线。判断滑片移动时电阻变化的关键是：接入电路的电阻丝是“下接线柱到滑片P”的部分，若滑片向靠近下接线柱的方向移动，电阻变小；向远离下接线柱的方向移动，电阻变大。
【解析】
逐个分析选项：
1. 选项A：接左上和左下接线柱，接入的电阻丝是左下到滑片P的部分。滑片P向右滑动时，这段电阻丝长度变长，电阻变大，不符合要求。
2. 选项B：接左上和左下接线柱，接入的是全部电阻丝，滑片移动不改变电阻，不符合要求。
3. 选项C：接左下和右下两个下接线柱，接入全部电阻丝，电阻最大且不变，不符合要求。
4. 选项D：接左上和右下接线柱，接入的电阻丝是右下到滑片P的部分。滑片P向右滑动时，这段电阻丝长度变短，电阻变小，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用、滑动变阻器的工作原理
【点评】
本题考查滑动变阻器的接法及电阻变化判断，核心是确定接入电路的电阻丝段，属于基础题型，需熟练掌握滑动变阻器“一上一下”的接线规则。
【难度系数】
0.6
要解决本题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”接线。判断滑片移动时电阻变化的关键是：接入电路的电阻丝是“下接线柱到滑片P”的部分，若滑片向靠近下接线柱的方向移动，电阻变小；向远离下接线柱的方向移动，电阻变大。
【解析】
逐个分析选项：
1. 选项A：接左上和左下接线柱，接入的电阻丝是左下到滑片P的部分。滑片P向右滑动时，这段电阻丝长度变长，电阻变大，不符合要求。
2. 选项B：接左上和左下接线柱，接入的是全部电阻丝，滑片移动不改变电阻，不符合要求。
3. 选项C：接左下和右下两个下接线柱，接入全部电阻丝，电阻最大且不变，不符合要求。
4. 选项D：接左上和右下接线柱，接入的电阻丝是右下到滑片P的部分。滑片P向右滑动时，这段电阻丝长度变短，电阻变小，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用、滑动变阻器的工作原理
【点评】
本题考查滑动变阻器的接法及电阻变化判断，核心是确定接入电路的电阻丝段，属于基础题型，需熟练掌握滑动变阻器“一上一下”的接线规则。
【难度系数】
0.6
5. 如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（
A.接A和D
B.接B和C
C.接A和B
D.接C和D
A
）A.接A和D
B.接B和C
C.接A和B
D.接C和D
答案
5. A
解析
【分析】
要解决本题，需掌握滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线。若接两个上端接线柱，接入的是金属杆，电阻极小，电路电流过大易损坏仪器；若接两个下端接线柱，接入全部电阻丝，电阻最大但无法改变，不会损坏仪器。逐一分析选项即可得出答案。
【解析】
滑动变阻器的接线分析如下：
1. 选项A：接A和D（两个上端接线柱），接入电路的是金属杆，电阻几乎为0，电路电流过大，可能损坏仪器，且无法改变电阻大小，符合题意。
2. 选项B：接B和C（两个下端接线柱），接入全部电阻丝，电阻最大且无法改变，但不会导致电流过大损坏仪器，不符合题意。
3. 选项C：接A和B（一上一下接线），可通过滑片移动改变接入电阻，不符合题意。
4. 选项D：接C和D（一上一下接线），可通过滑片移动改变接入电阻，不符合题意。
【答案】
A
【知识点】
滑动变阻器的接法、滑动变阻器的使用
【点评】
本题考查滑动变阻器的基础接线规则，需明确不同接线方式对应的电阻变化及电路影响，属于电学基础题，需牢记滑动变阻器的正确接法。
【难度系数】
0.4
要解决本题，需掌握滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线。若接两个上端接线柱，接入的是金属杆，电阻极小，电路电流过大易损坏仪器；若接两个下端接线柱，接入全部电阻丝，电阻最大但无法改变，不会损坏仪器。逐一分析选项即可得出答案。
【解析】
滑动变阻器的接线分析如下：
1. 选项A：接A和D（两个上端接线柱），接入电路的是金属杆，电阻几乎为0，电路电流过大，可能损坏仪器，且无法改变电阻大小，符合题意。
2. 选项B：接B和C（两个下端接线柱），接入全部电阻丝，电阻最大且无法改变，但不会导致电流过大损坏仪器，不符合题意。
3. 选项C：接A和B（一上一下接线），可通过滑片移动改变接入电阻，不符合题意。
4. 选项D：接C和D（一上一下接线），可通过滑片移动改变接入电阻，不符合题意。
【答案】
A
【知识点】
滑动变阻器的接法、滑动变阻器的使用
【点评】
本题考查滑动变阻器的基础接线规则，需明确不同接线方式对应的电阻变化及电路影响，属于电学基础题，需牢记滑动变阻器的正确接法。
【难度系数】
0.4

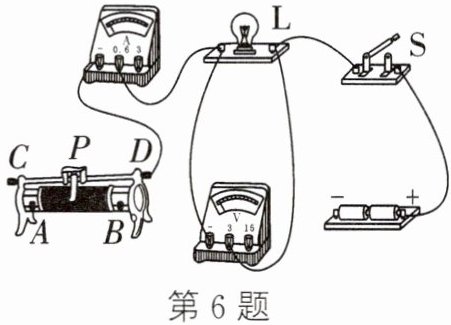

6. 课堂上同学们想探究滑动变阻器能否改变电路中的电流、灯泡两端的电压.
（1）为了探究上述问题，老师要求滑动变阻器向右移动时能使灯L变暗，请用笔划线代替导线连接实物；
（2）开关闭合前，滑动变阻器的滑片P应滑到
（3）开始实验后，甲同学发现无论如何移动滑片P，灯的亮度都不发生变化，而且一直很亮，这可能是
（4）纠正错误之后，滑片向
（5）在刚才的操作中，甲同学同时看到电压表的示数发生变化，这说明滑动变阻器可以改变
（1）为了探究上述问题，老师要求滑动变阻器向右移动时能使灯L变暗，请用笔划线代替导线连接实物；
（2）开关闭合前，滑动变阻器的滑片P应滑到
B
（A/B）端，这样做的目的是保护电路
；（3）开始实验后，甲同学发现无论如何移动滑片P，灯的亮度都不发生变化，而且一直很亮，这可能是
连接滑动变阻器时同时连接了上面的接线柱
；（4）纠正错误之后，滑片向
A
（A/B）端滑动，电流表的示数变大；（5）在刚才的操作中，甲同学同时看到电压表的示数发生变化，这说明滑动变阻器可以改变
灯两端的电压
.答案
6.（1）滑动变阻器连接线柱A （2）B 保护电路
（3）连接滑动变阻器时同时连接了上面的接线柱
（4）A （5）灯两端的电压
（3）连接滑动变阻器时同时连接了上面的接线柱
（4）A （5）灯两端的电压
解析
【分析】
本题围绕滑动变阻器在电路中的作用展开，需结合滑动变阻器“一上一下”的接线原则、电阻变化与滑片移动的关系，以及电路故障分析来解题：
1. 第（1）问：要求滑动变阻器向右移动时灯变暗，说明电路电流变小，滑动变阻器接入电阻变大，因此需选择下接线柱A（滑片向右移时，接入电阻丝变长，电阻变大），上接线柱任选C或D，按“一上一下”连接。
2. 第（2）问：开关闭合前，滑动变阻器需调到最大阻值处，避免电路电流过大，起到保护电路的作用，结合接线情况，最大阻值在B端。
3. 第（3）问：灯一直很亮且亮度不变，说明滑动变阻器接入电阻为0，故障是接了上面两个接线柱，相当于导线，电阻不随滑片移动改变。
4. 第（4）问：电流表示数变大，说明电路电阻变小，滑片应向接入的下接线柱A端移动，接入电阻丝变短，电阻变小，电流变大。
5. 第（5）问：电压表测灯泡电压，滑动变阻器改变电路电阻，电流变化，根据U=IR，灯泡电压随之改变，说明滑动变阻器可改变灯两端电压。
【解析】
（1）滑动变阻器接线需遵循“一上一下”原则，要求滑片右移灯变暗（电阻变大），故下接线柱接A，上接线柱接C或D，完成实物连接；
（2）开关闭合前，滑动变阻器滑片应滑到最大阻值处，即B端，目的是保护电路，防止电流过大损坏元件；
（3）移动滑片灯亮度不变且很亮，是因为滑动变阻器同时接入了上面的两个接线柱，此时接入电阻为0，电路电阻小、电流大，灯很亮且滑片移动不改变电阻；
（4）电流表示数变大，说明电路电阻变小，滑片向A端滑动，接入电阻丝变短，电阻减小，电流增大；
（5）电压表测灯泡两端电压，滑动变阻器改变电路电流，由U=IR可知，灯泡电阻不变时，电流变化会导致电压变化，说明滑动变阻器可改变灯两端的电压。
【答案】
（1）滑动变阻器连接接线柱A；（2）B；保护电路；（3）连接滑动变阻器时同时接入了上面的两个接线柱；（4）A；（5）灯两端的电压
【知识点】
滑动变阻器的使用；电路故障分析；欧姆定律应用
【点评】
本题是电学实验基础题型，考查滑动变阻器的接线、闭合开关前的操作、故障判断及作用，需掌握滑动变阻器工作原理和电路分析方法，是探究电学规律的典型题目。
【难度系数】
0.5
本题围绕滑动变阻器在电路中的作用展开，需结合滑动变阻器“一上一下”的接线原则、电阻变化与滑片移动的关系，以及电路故障分析来解题：
1. 第（1）问：要求滑动变阻器向右移动时灯变暗，说明电路电流变小，滑动变阻器接入电阻变大，因此需选择下接线柱A（滑片向右移时，接入电阻丝变长，电阻变大），上接线柱任选C或D，按“一上一下”连接。
2. 第（2）问：开关闭合前，滑动变阻器需调到最大阻值处，避免电路电流过大，起到保护电路的作用，结合接线情况，最大阻值在B端。
3. 第（3）问：灯一直很亮且亮度不变，说明滑动变阻器接入电阻为0，故障是接了上面两个接线柱，相当于导线，电阻不随滑片移动改变。
4. 第（4）问：电流表示数变大，说明电路电阻变小，滑片应向接入的下接线柱A端移动，接入电阻丝变短，电阻变小，电流变大。
5. 第（5）问：电压表测灯泡电压，滑动变阻器改变电路电阻，电流变化，根据U=IR，灯泡电压随之改变，说明滑动变阻器可改变灯两端电压。
【解析】
（1）滑动变阻器接线需遵循“一上一下”原则，要求滑片右移灯变暗（电阻变大），故下接线柱接A，上接线柱接C或D，完成实物连接；
（2）开关闭合前，滑动变阻器滑片应滑到最大阻值处，即B端，目的是保护电路，防止电流过大损坏元件；
（3）移动滑片灯亮度不变且很亮，是因为滑动变阻器同时接入了上面的两个接线柱，此时接入电阻为0，电路电阻小、电流大，灯很亮且滑片移动不改变电阻；
（4）电流表示数变大，说明电路电阻变小，滑片向A端滑动，接入电阻丝变短，电阻减小，电流增大；
（5）电压表测灯泡两端电压，滑动变阻器改变电路电流，由U=IR可知，灯泡电阻不变时，电流变化会导致电压变化，说明滑动变阻器可改变灯两端的电压。
【答案】
（1）滑动变阻器连接接线柱A；（2）B；保护电路；（3）连接滑动变阻器时同时接入了上面的两个接线柱；（4）A；（5）灯两端的电压
【知识点】
滑动变阻器的使用；电路故障分析；欧姆定律应用
【点评】
本题是电学实验基础题型，考查滑动变阻器的接线、闭合开关前的操作、故障判断及作用，需掌握滑动变阻器工作原理和电路分析方法，是探究电学规律的典型题目。
【难度系数】
0.5
