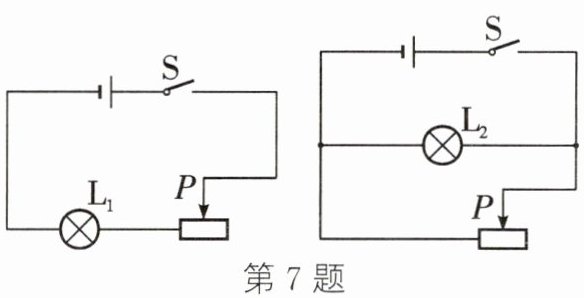

7. 如图所示，电源电压不变，L$_1$、L$_2$两个灯泡的规格相同.闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（
A.L$_1$始终比 L$_2$暗
B.L$_1$始终比 L$_2$亮
C.L$_1$和 L$_2$都变暗
D.L$_1$和 L$_2$都变亮
第7题 第8题 第9题
A
）A.L$_1$始终比 L$_2$暗
B.L$_1$始终比 L$_2$亮
C.L$_1$和 L$_2$都变暗
D.L$_1$和 L$_2$都变亮
第7题 第8题 第9题
答案
7. A
解析
【分析】首先明确两个电路的连接方式：左图中L₁与滑动变阻器串联，右图中L₂与滑动变阻器并联。灯泡亮度由实际功率决定，功率越大灯越亮，电源电压不变，且L₁、L₂规格相同（电阻相等）。需分别分析两灯的实际功率变化，再比较亮度关系。
【解析】
1. 电路连接分析：左图为串联电路（L₁与滑动变阻器串联），右图为并联电路（L₂与滑动变阻器并联），电源电压U恒定，L₁、L₂电阻均为R。
2. L₁的功率变化：滑片P向右滑动时，左图滑动变阻器接入电阻增大，总电阻R总=R+R滑增大，电路电流I₁=U/R总减小。L₁的实际功率P₁=I₁²R，因I₁减小，故P₁减小，L₁变暗。
3. L₂的功率变化：右图中L₂与滑动变阻器并联，并联电路各支路电压等于电源电压，即L₂两端电压U₂=U，保持不变。L₂的电阻R不变，因此实际功率P₂=U²/R，始终不变，L₂亮度不变。
4. 亮度比较：初始时，滑片在中点，左图总电阻R总初=R+R滑中，电流I₁初=U/(R+R滑中)，P₁初=U²R/(R+R滑中)²；而P₂=U²/R，因(R+R滑中)² ＞ R²，故P₁初 ＜ P₂，初始时L₁比L₂暗。滑片右移后，滑动变阻器电阻更大，I₁更小，P₁更小，仍满足P₁ ＜ P₂，因此L₁始终比L₂暗。
【答案】A
【知识点】电功率、串并联电路特点、滑动变阻器
【点评】本题需区分串并联电路的特点，结合电功率公式分析灯泡亮度变化，关键是明确并联支路电压不变、串联电路电流变化对功率的影响，是电路分析的基础题型。
【难度系数】0.5
【解析】
1. 电路连接分析：左图为串联电路（L₁与滑动变阻器串联），右图为并联电路（L₂与滑动变阻器并联），电源电压U恒定，L₁、L₂电阻均为R。
2. L₁的功率变化：滑片P向右滑动时，左图滑动变阻器接入电阻增大，总电阻R总=R+R滑增大，电路电流I₁=U/R总减小。L₁的实际功率P₁=I₁²R，因I₁减小，故P₁减小，L₁变暗。
3. L₂的功率变化：右图中L₂与滑动变阻器并联，并联电路各支路电压等于电源电压，即L₂两端电压U₂=U，保持不变。L₂的电阻R不变，因此实际功率P₂=U²/R，始终不变，L₂亮度不变。
4. 亮度比较：初始时，滑片在中点，左图总电阻R总初=R+R滑中，电流I₁初=U/(R+R滑中)，P₁初=U²R/(R+R滑中)²；而P₂=U²/R，因(R+R滑中)² ＞ R²，故P₁初 ＜ P₂，初始时L₁比L₂暗。滑片右移后，滑动变阻器电阻更大，I₁更小，P₁更小，仍满足P₁ ＜ P₂，因此L₁始终比L₂暗。
【答案】A
【知识点】电功率、串并联电路特点、滑动变阻器
【点评】本题需区分串并联电路的特点，结合电功率公式分析灯泡亮度变化，关键是明确并联支路电压不变、串联电路电流变化对功率的影响，是电路分析的基础题型。
【难度系数】0.5

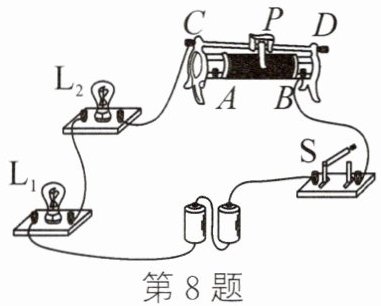

8. 如图所示，闭合开关S，发现灯泡$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮。调节变阻器滑片P，$\mathrm{L}_1$变亮，$\mathrm{L}_2$始终不亮，出现这一现象的原因可能是 （
A.滑动变阻器断路
B.滑动变阻器短路
C.灯泡$\mathrm{L}_2$短路
D.灯泡$\mathrm{L}_2$断路
C
）A.滑动变阻器断路
B.滑动变阻器短路
C.灯泡$\mathrm{L}_2$短路
D.灯泡$\mathrm{L}_2$断路
答案
8. C
解析
【分析】首先明确电路连接：灯泡$\mathrm{L}_1$、$\mathrm{L}_2$、滑动变阻器、开关$\mathrm{S}$、电源组成串联电路。闭合开关后$\mathrm{L}_1$亮，说明电路是通路，可先排除断路类故障；再结合$\mathrm{L}_2$不亮、调节滑片时$\mathrm{L}_1$变亮的现象，逐一分析选项即可找到故障原因。
【解析】
1. 判断电路整体状态：闭合开关$\mathrm{S}$后$\mathrm{L}_1$亮，说明电路为通路，若电路断路，$\mathrm{L}_1$无法发光，因此排除断路故障（对应选项A、D）。
2. 逐一分析剩余选项：
A. 滑动变阻器断路：整个电路断开，$\mathrm{L}_1$不可能发光，排除；
B. 滑动变阻器短路：滑动变阻器相当于导线，电路仍为通路，$\mathrm{L}_2$会有电流通过，应发光，与题中$\mathrm{L}_2$始终不亮矛盾，排除；
C. 灯泡$\mathrm{L}_2$短路：$\mathrm{L}_2$相当于导线，电流绕过$\mathrm{L}_2$，电路仍为通路，调节滑动变阻器滑片时，电路电阻变化，$\mathrm{L}_1$亮度会改变，完全符合题中现象；
D. 灯泡$\mathrm{L}_2$断路：整个电路断开，$\mathrm{L}_1$无法发光，排除。
【答案】C
【知识点】串联电路故障分析、短路与断路
【点评】本题考查串联电路的故障分析，需结合通路、断路、短路的特点，根据灯泡发光情况判断电路状态，属于基础电路题型。
【难度系数】0.5
【解析】
1. 判断电路整体状态：闭合开关$\mathrm{S}$后$\mathrm{L}_1$亮，说明电路为通路，若电路断路，$\mathrm{L}_1$无法发光，因此排除断路故障（对应选项A、D）。
2. 逐一分析剩余选项：
A. 滑动变阻器断路：整个电路断开，$\mathrm{L}_1$不可能发光，排除；
B. 滑动变阻器短路：滑动变阻器相当于导线，电路仍为通路，$\mathrm{L}_2$会有电流通过，应发光，与题中$\mathrm{L}_2$始终不亮矛盾，排除；
C. 灯泡$\mathrm{L}_2$短路：$\mathrm{L}_2$相当于导线，电流绕过$\mathrm{L}_2$，电路仍为通路，调节滑动变阻器滑片时，电路电阻变化，$\mathrm{L}_1$亮度会改变，完全符合题中现象；
D. 灯泡$\mathrm{L}_2$断路：整个电路断开，$\mathrm{L}_1$无法发光，排除。
【答案】C
【知识点】串联电路故障分析、短路与断路
【点评】本题考查串联电路的故障分析，需结合通路、断路、短路的特点，根据灯泡发光情况判断电路状态，属于基础电路题型。
【难度系数】0.5

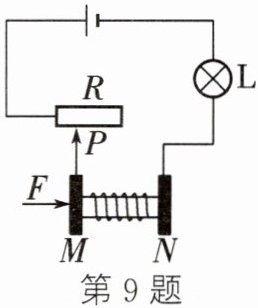

9. 如图为握力计的电路示意图，金属板N固定不动，金属板M可带动金属片P滑动，与R组合在一起相当于一个
滑动变阻器
，若弹簧的电阻不计，电源电压保持不变，当握力增大时，灯泡的亮度将变暗
（变亮/变暗），小灯泡在电路中除可以显示握力的大小外，还有保护电路
的作用。答案
9. 滑动变阻器 变暗 保护电路
解析
【分析】
要解决这道题，首先观察电路中电阻R和金属片P的组合：当金属板M移动时，滑片P会滑动，改变接入电路的电阻，因此它们相当于滑动变阻器。接着分析握力变化时的电路变化：握力增大时，金属板M向右移动，滑片P右移，滑动变阻器接入电路的电阻变大；根据欧姆定律，电源电压不变，总电阻变大则电路电流变小，灯泡的实际功率变小，亮度变暗。最后，当滑动变阻器接入电阻为0时，灯泡能避免电源短路，起到保护电路的作用。
【解析】
1. 金属片P随金属板M滑动，可改变电阻R接入电路的阻值，因此R与P组合相当于滑动变阻器；
2. 当握力增大时，金属板M向右移动，滑片P向右滑动，滑动变阻器接入电路的电阻变大，电路总电阻变大。电源电压保持不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小；灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，恒定），电流变小则实际功率变小，因此灯泡变暗；
3. 若滑动变阻器接入电阻为0，电路中只有灯泡，灯泡可防止电源短路，起到保护电路的作用。
【答案】
滑动变阻器 变暗 保护电路
【知识点】
滑动变阻器、欧姆定律、电路保护
【点评】
本题结合握力计的实际电路，考查滑动变阻器的识别、欧姆定律的应用及电路元件的功能，属于基础电路分析题，将物理知识与实际应用结合，难度适中。
【难度系数】
0.7
要解决这道题，首先观察电路中电阻R和金属片P的组合：当金属板M移动时，滑片P会滑动，改变接入电路的电阻，因此它们相当于滑动变阻器。接着分析握力变化时的电路变化：握力增大时，金属板M向右移动，滑片P右移，滑动变阻器接入电路的电阻变大；根据欧姆定律，电源电压不变，总电阻变大则电路电流变小，灯泡的实际功率变小，亮度变暗。最后，当滑动变阻器接入电阻为0时，灯泡能避免电源短路，起到保护电路的作用。
【解析】
1. 金属片P随金属板M滑动，可改变电阻R接入电路的阻值，因此R与P组合相当于滑动变阻器；
2. 当握力增大时，金属板M向右移动，滑片P向右滑动，滑动变阻器接入电路的电阻变大，电路总电阻变大。电源电压保持不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小；灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，恒定），电流变小则实际功率变小，因此灯泡变暗；
3. 若滑动变阻器接入电阻为0，电路中只有灯泡，灯泡可防止电源短路，起到保护电路的作用。
【答案】
滑动变阻器 变暗 保护电路
【知识点】
滑动变阻器、欧姆定律、电路保护
【点评】
本题结合握力计的实际电路，考查滑动变阻器的识别、欧姆定律的应用及电路元件的功能，属于基础电路分析题，将物理知识与实际应用结合，难度适中。
【难度系数】
0.7

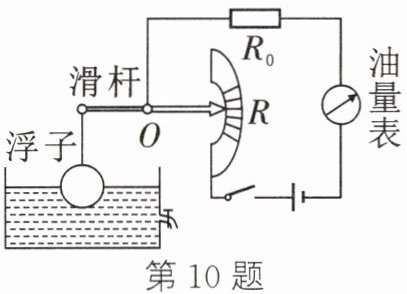

10. 如图所示为一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子.
（1）电路中接入定值电阻$R_0$的作用是
（2）油箱中的油量增加时，油面上升，浮子随液面上移，带动滑杆使滑动变阻器滑片向下移动，R连入的电阻将
（1）电路中接入定值电阻$R_0$的作用是
保护电路
.（2）油箱中的油量增加时，油面上升，浮子随液面上移，带动滑杆使滑动变阻器滑片向下移动，R连入的电阻将
减小
.电路中的电流将增大
.答案
10.（1）保护电路 （2）减小 增大
解析
【分析】
首先，第（1）问需考虑电路中元件的安全：若没有定值电阻$R_0$，当滑动变阻器滑片移至阻值最小处时，电路会短路，电流过大损坏元件，因此$R_0$的作用是保护电路。第（2）问，油量增加时，浮子上移带动滑片移动，观察滑动变阻器接入电阻的变化，再结合欧姆定律判断电流变化。
【解析】
（1）当滑动变阻器滑片移到阻值最小位置时，若电路中无$R_0$，会造成电源短路，电流过大，损坏油量表或电源，因此定值电阻$R_0$的作用是保护电路，防止电流过大。
（2）油箱油量增加，油面上升，浮子随液面上移，带动滑杆使滑动变阻器滑片向下移动，滑动变阻器$R$连入电路的电阻丝长度变短，故$R$连入的电阻将减小；电路总电阻$R_{总}=R+R_0$，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小，电路中的电流将增大。
【答案】
（1）保护电路 （2）减小；增大
【知识点】
欧姆定律、滑动变阻器、电路保护
【点评】
本题结合实际油量测定装置，考查滑动变阻器的使用和欧姆定律的应用，属于基础电路应用题，体现了物理知识与生活实际的结合。
【难度系数】
0.6
首先，第（1）问需考虑电路中元件的安全：若没有定值电阻$R_0$，当滑动变阻器滑片移至阻值最小处时，电路会短路，电流过大损坏元件，因此$R_0$的作用是保护电路。第（2）问，油量增加时，浮子上移带动滑片移动，观察滑动变阻器接入电阻的变化，再结合欧姆定律判断电流变化。
【解析】
（1）当滑动变阻器滑片移到阻值最小位置时，若电路中无$R_0$，会造成电源短路，电流过大，损坏油量表或电源，因此定值电阻$R_0$的作用是保护电路，防止电流过大。
（2）油箱油量增加，油面上升，浮子随液面上移，带动滑杆使滑动变阻器滑片向下移动，滑动变阻器$R$连入电路的电阻丝长度变短，故$R$连入的电阻将减小；电路总电阻$R_{总}=R+R_0$，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小，电路中的电流将增大。
【答案】
（1）保护电路 （2）减小；增大
【知识点】
欧姆定律、滑动变阻器、电路保护
【点评】
本题结合实际油量测定装置，考查滑动变阻器的使用和欧姆定律的应用，属于基础电路应用题，体现了物理知识与生活实际的结合。
【难度系数】
0.6

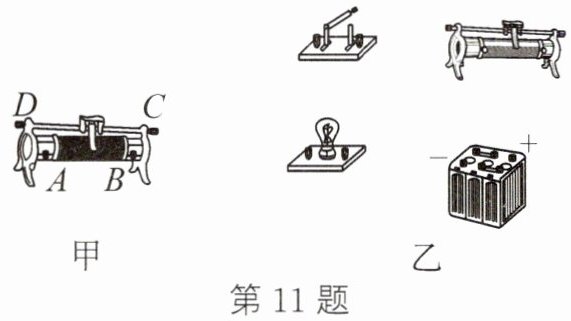

11. 用滑动变阻器改变小灯泡的亮度.
（1）实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器，如图甲所示.若要把它其中的两个接线柱连接到电路中去，共有
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.
（3）如果你还想知道电路中电流值的改变情况，需在电路中再
（1）实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器，如图甲所示.若要把它其中的两个接线柱连接到电路中去，共有
6
种接法；“20 Ω”指的是A、B
接线柱间的电阻值，“2 A”指的是滑动变阻器允许通过的最大电流值为2 A
.（2）现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.
（3）如果你还想知道电路中电流值的改变情况，需在电路中再
串
联一个电流表，并增加1
根导线.答案
11.（1）6 A、B 滑动变阻器允许通过的最大电流值为2 A
（2）
（3）串 1
解析
【分析】
本题围绕滑动变阻器的使用、电路连接及电流表的使用展开，分三步思考：
1. 第（1）问：滑动变阻器有4个接线柱，选2个接入电路的组合共6种；滑动变阻器的最大阻值是电阻丝两端接线柱（A、B）间的电阻，铭牌“20Ω”指最大电阻，“2A”指允许通过的最大电流。
2. 第（2）问：要滑片右移灯泡变暗，需滑动变阻器接入电阻变大，根据“一上一下”接线原则，下接线柱选左端A，上接线柱选C或D，按电源→滑动变阻器→开关→灯泡→电源的顺序连接。
3. 第（3）问：电流表需串联在电路中，只需1根导线即可接入，因此填“串”和“1”。
【解析】
（1）滑动变阻器有A、B、C、D共4个接线柱，任意选取2个接入电路，接法为AC、AD、BC、BD、AB、CD，共6种；滑动变阻器的电阻丝绕在瓷筒上，最大阻值为电阻丝两端接线柱A、B间的电阻，故“20Ω”指A、B接线柱间的电阻值；“2A”是滑动变阻器允许通过的最大电流值，超过该值会损坏滑动变阻器。
（2）要使滑片向右移动时灯泡变暗，说明电路中电流变小，滑动变阻器接入电路的电阻需变大，因此滑动变阻器应按“一上一下”原则接线，且下接线柱接左端A（滑片右移时，接入的电阻丝长度变长，电阻变大），上接线柱接C或D；连接电路时，从电源正极出发，依次连接滑动变阻器上接线柱、滑动变阻器下接线柱A、开关、灯泡，最后回到电源负极，连接图如下：。
（3）电流表的使用规则是必须串联在电路中，要测量电路中的电流，只需在电路中串联接入电流表，增加1根导线即可完成连接。
【答案】
（1）6；A、B；滑动变阻器允许通过的最大电流值为2 A
（2）
（3）串；1
【知识点】
滑动变阻器的使用，电路连接，电流表的使用
【点评】
本题是电学基础题，主要考查滑动变阻器的接法、电路连接要求及电流表的使用规则，知识点均为电学核心基础，难度适中，适合巩固电学基本操作。
【难度系数】
0.6
本题围绕滑动变阻器的使用、电路连接及电流表的使用展开，分三步思考：
1. 第（1）问：滑动变阻器有4个接线柱，选2个接入电路的组合共6种；滑动变阻器的最大阻值是电阻丝两端接线柱（A、B）间的电阻，铭牌“20Ω”指最大电阻，“2A”指允许通过的最大电流。
2. 第（2）问：要滑片右移灯泡变暗，需滑动变阻器接入电阻变大，根据“一上一下”接线原则，下接线柱选左端A，上接线柱选C或D，按电源→滑动变阻器→开关→灯泡→电源的顺序连接。
3. 第（3）问：电流表需串联在电路中，只需1根导线即可接入，因此填“串”和“1”。
【解析】
（1）滑动变阻器有A、B、C、D共4个接线柱，任意选取2个接入电路，接法为AC、AD、BC、BD、AB、CD，共6种；滑动变阻器的电阻丝绕在瓷筒上，最大阻值为电阻丝两端接线柱A、B间的电阻，故“20Ω”指A、B接线柱间的电阻值；“2A”是滑动变阻器允许通过的最大电流值，超过该值会损坏滑动变阻器。
（2）要使滑片向右移动时灯泡变暗，说明电路中电流变小，滑动变阻器接入电路的电阻需变大，因此滑动变阻器应按“一上一下”原则接线，且下接线柱接左端A（滑片右移时，接入的电阻丝长度变长，电阻变大），上接线柱接C或D；连接电路时，从电源正极出发，依次连接滑动变阻器上接线柱、滑动变阻器下接线柱A、开关、灯泡，最后回到电源负极，连接图如下：
。（3）电流表的使用规则是必须串联在电路中，要测量电路中的电流，只需在电路中串联接入电流表，增加1根导线即可完成连接。
【答案】
（1）6；A、B；滑动变阻器允许通过的最大电流值为2 A
（2）
（3）串；1
【知识点】
滑动变阻器的使用，电路连接，电流表的使用
【点评】
本题是电学基础题，主要考查滑动变阻器的接法、电路连接要求及电流表的使用规则，知识点均为电学核心基础，难度适中，适合巩固电学基本操作。
【难度系数】
0.6
