8.(多选)“用电流表测量通过灯泡的电流”实验的部分电路如下图所示。下列说法正确的是（
A.用导线连接$c$、$e$，电流表只能测量通过灯泡$\mathrm{L}_1$的电流
B.用导线连接$d$、$e$，电流表只能测量通过灯泡$\mathrm{L}_2$的电流
C.用两根导线分别连接$a$、$d$和$c$、$e$，电流表只能测量通过灯泡$\mathrm{L}_1$的电流
D.用两根导线分别连接$b$、$d$和$c$、$e$，电流表只能测量通过灯泡$\mathrm{L}_2$的电流
AC
）A.用导线连接$c$、$e$，电流表只能测量通过灯泡$\mathrm{L}_1$的电流
B.用导线连接$d$、$e$，电流表只能测量通过灯泡$\mathrm{L}_2$的电流
C.用两根导线分别连接$a$、$d$和$c$、$e$，电流表只能测量通过灯泡$\mathrm{L}_1$的电流
D.用两根导线分别连接$b$、$d$和$c$、$e$，电流表只能测量通过灯泡$\mathrm{L}_2$的电流
答案
AC
【解析】用导线连接c、e,此时只有灯泡L₁接入电路中,所以电流表只能测量通过灯泡L₁的电流,故A正确。用导线连接d、e,两个灯泡串联在电路中,则此时电流表既能测通过灯泡L₁的电流,也能测通过灯泡L₂的电流,故B错误。用两根导线分别连接a、d和c、e,此时两个灯泡并联,电流表与L₁串联在同一支路中,测量的是通过L₁的电流,故C正确。用两根导线分别连接b、d和c、e,此时两个灯泡并联,电流表接在干路中,测量的是干路电流,故D错误。
【解析】用导线连接c、e,此时只有灯泡L₁接入电路中,所以电流表只能测量通过灯泡L₁的电流,故A正确。用导线连接d、e,两个灯泡串联在电路中,则此时电流表既能测通过灯泡L₁的电流,也能测通过灯泡L₂的电流,故B错误。用两根导线分别连接a、d和c、e,此时两个灯泡并联,电流表与L₁串联在同一支路中,测量的是通过L₁的电流,故C正确。用两根导线分别连接b、d和c、e,此时两个灯泡并联,电流表接在干路中,测量的是干路电流,故D错误。
解析
【分析】
要判断各选项的正误，需根据不同导线连接情况，分析电路的电流路径，明确电路的连接方式（串联/并联），进而确定电流表的测量对象。解题时需逐一分析每个选项对应的通路，理清电流走向，结合电流表的使用规则（串联在被测电路中）进行判断。
【解析】
选项A：用导线连接$c$、$e$时，电流路径为：电源→开关→电流表→$\mathrm{L}_1$→$c$→$e$→电源，仅$\mathrm{L}_1$接入电路，因此电流表只能测量通过$\mathrm{L}_1$的电流，A正确。
选项B：用导线连接$d$、$e$时，电流路径为：电源→开关→电流表→$\mathrm{L}_1$→$c$→$\mathrm{L}_2$→$d$→$e$→电源，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测量串联电路的电流，即同时测量$\mathrm{L}_1$和$\mathrm{L}_2$的电流，并非仅测$\mathrm{L}_2$的电流，B错误。
选项C：用导线连接$a$、$d$和$c$、$e$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流分为两条支路：①电源→开关→电流表→$\mathrm{L}_1$→$c$→$e$→电源；②电源→开关→$a$→$d$→$\mathrm{L}_2$→$c$→$e$→电源。电流表与$\mathrm{L}_1$串联在同一支路，因此测量通过$\mathrm{L}_1$的电流，C正确。
选项D：用导线连接$b$、$d$和$c$、$e$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流路径为：电源→开关→电流表后分为两条支路，一条经$\mathrm{L}_1$回到电源，一条经$\mathrm{L}_2$回到电源，电流表接在干路，测量干路总电流，并非仅测$\mathrm{L}_2$的电流，D错误。
【答案】
AC
【知识点】
电路连接（串并联）、电流表使用
【点评】
本题考查电路分析与电流表测量对象的判断，需结合导线连接情况理清电流路径，明确串并联电路的特点，是电学基础题型，重点考查学生的电路分析能力。
【难度系数】
0.5
要判断各选项的正误，需根据不同导线连接情况，分析电路的电流路径，明确电路的连接方式（串联/并联），进而确定电流表的测量对象。解题时需逐一分析每个选项对应的通路，理清电流走向，结合电流表的使用规则（串联在被测电路中）进行判断。
【解析】
选项A：用导线连接$c$、$e$时，电流路径为：电源→开关→电流表→$\mathrm{L}_1$→$c$→$e$→电源，仅$\mathrm{L}_1$接入电路，因此电流表只能测量通过$\mathrm{L}_1$的电流，A正确。
选项B：用导线连接$d$、$e$时，电流路径为：电源→开关→电流表→$\mathrm{L}_1$→$c$→$\mathrm{L}_2$→$d$→$e$→电源，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测量串联电路的电流，即同时测量$\mathrm{L}_1$和$\mathrm{L}_2$的电流，并非仅测$\mathrm{L}_2$的电流，B错误。
选项C：用导线连接$a$、$d$和$c$、$e$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流分为两条支路：①电源→开关→电流表→$\mathrm{L}_1$→$c$→$e$→电源；②电源→开关→$a$→$d$→$\mathrm{L}_2$→$c$→$e$→电源。电流表与$\mathrm{L}_1$串联在同一支路，因此测量通过$\mathrm{L}_1$的电流，C正确。
选项D：用导线连接$b$、$d$和$c$、$e$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流路径为：电源→开关→电流表后分为两条支路，一条经$\mathrm{L}_1$回到电源，一条经$\mathrm{L}_2$回到电源，电流表接在干路，测量干路总电流，并非仅测$\mathrm{L}_2$的电流，D错误。
【答案】
AC
【知识点】
电路连接（串并联）、电流表使用
【点评】
本题考查电路分析与电流表测量对象的判断，需结合导线连接情况理清电流路径，明确串并联电路的特点，是电学基础题型，重点考查学生的电路分析能力。
【难度系数】
0.5

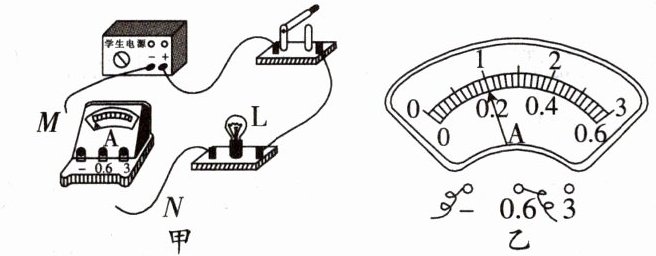

1.如图甲所示，小明用电流表测灯泡L所在电路的电流，他应将线头M接电流表的“
－
”接线柱。连好电路闭合开关后，电流表的示数如图乙所示，则灯泡L中的电流为0.2
A。答案
1.－ 2.0.2
解析
【分析】
要解答本题，需掌握电流表的使用规则和读数方法：①电流表接入电路时，电流必须从正接线柱流入，负接线柱流出，据此确定线头M的接线柱；②电流表读数时，先明确所选量程，再确定分度值，最后根据指针位置读取电流值。
【解析】
1. 电流表的接线规则：电流需从电流表的正接线柱流入，负接线柱流出。观察图甲的电路，电流路径为：电源正极→开关→灯泡L→电流表→电源负极，因此电流表中电流从靠近灯泡L的接线柱流入，从靠近电源负极的接线柱流出，所以线头M应接电流表的“－”接线柱。
2. 电流表读数：由图乙可知，电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，分度值为0.02A；指针指向0.2A位置，因此灯泡L中的电流为0.2A。
【答案】
－；0.2
【知识点】
电流表的使用；电流表的读数
【点评】
本题考查电流表的基本操作和读数，属于初中电学基础题，需牢记电流表接线要求和量程、分度值的判断方法，难度较低。
【难度系数】
0.8
要解答本题，需掌握电流表的使用规则和读数方法：①电流表接入电路时，电流必须从正接线柱流入，负接线柱流出，据此确定线头M的接线柱；②电流表读数时，先明确所选量程，再确定分度值，最后根据指针位置读取电流值。
【解析】
1. 电流表的接线规则：电流需从电流表的正接线柱流入，负接线柱流出。观察图甲的电路，电流路径为：电源正极→开关→灯泡L→电流表→电源负极，因此电流表中电流从靠近灯泡L的接线柱流入，从靠近电源负极的接线柱流出，所以线头M应接电流表的“－”接线柱。
2. 电流表读数：由图乙可知，电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，分度值为0.02A；指针指向0.2A位置，因此灯泡L中的电流为0.2A。
【答案】
－；0.2
【知识点】
电流表的使用；电流表的读数
【点评】
本题考查电流表的基本操作和读数，属于初中电学基础题，需牢记电流表接线要求和量程、分度值的判断方法，难度较低。
【难度系数】
0.8

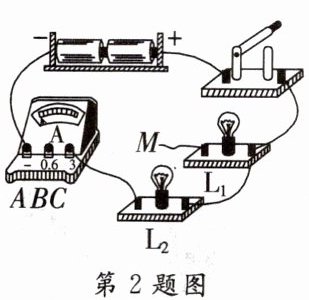

2.如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示。若使电流表测灯$\mathrm{L}_2$中的电流，线头M可接在
A
上；若使电流表测干路中的电流，线头M可接在C
上。（均选填“A”“B”或“C”）答案
1.A 2.C
解析
【分析】
要解决本题，需结合电流表的使用规则：电流表应串联在被测电路中，电流需从电流表正接线柱流入、负接线柱流出。首先明确电路中$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系，开关位于干路。①测$\mathrm{L}_2$的电流时，电流表需与$\mathrm{L}_2$串联，让电流仅经过电流表和$\mathrm{L}_2$；②测干路电流时，电流表需在干路，使$\mathrm{L}_1$和$\mathrm{L}_2$的总电流都经过电流表，据此判断线头M的连接位置。
【解析】
1. 测$\mathrm{L}_2$的电流：当线头M接A时，$\mathrm{L}_1$的左端接电流表的负接线柱，$\mathrm{L}_1$的电流不经过电流表；而$\mathrm{L}_2$的电流路径为：电源正极→开关→$\mathrm{L}_2$→电流表→电源负极，电流表与$\mathrm{L}_2$串联，可测$\mathrm{L}_2$的电流，故M接A。
2. 测干路电流：当线头M接C时，$\mathrm{L}_1$和$\mathrm{L}_2$的电流都流向电流表的正接线柱，汇合后经电流表负接线柱回到电源负极，电流表测量干路的总电流，故M接C。
【答案】
A；C
【知识点】
电流表的使用；并联电路电流特点
【点评】
本题考查电流表的使用，核心是明确电流表需串联在被测电路中，结合并联电路的电流路径分析接线柱的选择，属于基础电路分析题。
【难度系数】
0.5
要解决本题，需结合电流表的使用规则：电流表应串联在被测电路中，电流需从电流表正接线柱流入、负接线柱流出。首先明确电路中$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系，开关位于干路。①测$\mathrm{L}_2$的电流时，电流表需与$\mathrm{L}_2$串联，让电流仅经过电流表和$\mathrm{L}_2$；②测干路电流时，电流表需在干路，使$\mathrm{L}_1$和$\mathrm{L}_2$的总电流都经过电流表，据此判断线头M的连接位置。
【解析】
1. 测$\mathrm{L}_2$的电流：当线头M接A时，$\mathrm{L}_1$的左端接电流表的负接线柱，$\mathrm{L}_1$的电流不经过电流表；而$\mathrm{L}_2$的电流路径为：电源正极→开关→$\mathrm{L}_2$→电流表→电源负极，电流表与$\mathrm{L}_2$串联，可测$\mathrm{L}_2$的电流，故M接A。
2. 测干路电流：当线头M接C时，$\mathrm{L}_1$和$\mathrm{L}_2$的电流都流向电流表的正接线柱，汇合后经电流表负接线柱回到电源负极，电流表测量干路的总电流，故M接C。
【答案】
A；C
【知识点】
电流表的使用；并联电路电流特点
【点评】
本题考查电流表的使用，核心是明确电流表需串联在被测电路中，结合并联电路的电流路径分析接线柱的选择，属于基础电路分析题。
【难度系数】
0.5

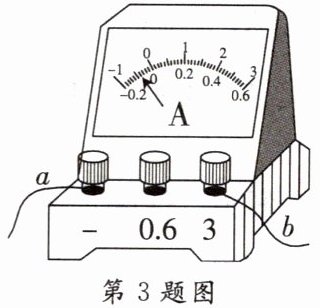

3.如图所示的是实验室常用的一种电流表，其零刻度线不在表盘的最左端。使指针指在零刻度线处，当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示。此时，电流从导线
a
（选填“a”或“b”）流入电流表，电流表所测量的电流大小是0.4
A。为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“0.6
”的接线柱相连，b与标有“－
”的接线柱相连。答案
1.a 2.0.4 3.0.6 4.－
【解析】由图可知,电流表指针偏转至零刻度线的左侧,原因是正、负接线柱接反了,所以电流是从导线a流入电流表的;此时电流表使用0～3 A的测量范围,故其示数为 0.4 A。为使测量正确且读数误差较小,需要改变进入电流表的电流方向并改接电流表的小的测量范围,所以需要将导线a与标有“0.6”的接线柱相连,b与标有“－”的接线柱相连。
【解析】由图可知,电流表指针偏转至零刻度线的左侧,原因是正、负接线柱接反了,所以电流是从导线a流入电流表的;此时电流表使用0～3 A的测量范围,故其示数为 0.4 A。为使测量正确且读数误差较小,需要改变进入电流表的电流方向并改接电流表的小的测量范围,所以需要将导线a与标有“0.6”的接线柱相连,b与标有“－”的接线柱相连。
解析
【分析】
要解决本题，需掌握电流表的使用规则：电流需从电流表正接线柱流入、负接线柱流出，若接线接反，指针会反向偏转；电流表有0~0.6A和0~3A两个量程，小量程分度值更小，测量更准确。首先根据指针偏转方向判断电流流入方向，再结合所选量程读数，最后根据减小误差的要求选择合适量程并正确接线。
【解析】
1. 电流表指针偏向零刻度线左侧，说明正负接线柱接反，因此电流从导线a（接负接线柱）流入电流表；
2. 此时电流表接“－”和“3”接线柱，量程为0~3A，该量程分度值为0.1A，指针指向0.4A位置，故电流大小为0.4A；
3. 为减小读数误差，需换用小量程0~0.6A，且保证电流正进负出，因此导线a应接“0.6”接线柱，导线b应接“－”接线柱。
【答案】
a；0.4；0.6；－
【知识点】
电流表的使用、电流的测量
【点评】
本题考查电流表的正确使用，是电学基础题，需掌握接线规则、量程读数及误差减小的方法，易错点为接线接反的判断。
【难度系数】
0.5
要解决本题，需掌握电流表的使用规则：电流需从电流表正接线柱流入、负接线柱流出，若接线接反，指针会反向偏转；电流表有0~0.6A和0~3A两个量程，小量程分度值更小，测量更准确。首先根据指针偏转方向判断电流流入方向，再结合所选量程读数，最后根据减小误差的要求选择合适量程并正确接线。
【解析】
1. 电流表指针偏向零刻度线左侧，说明正负接线柱接反，因此电流从导线a（接负接线柱）流入电流表；
2. 此时电流表接“－”和“3”接线柱，量程为0~3A，该量程分度值为0.1A，指针指向0.4A位置，故电流大小为0.4A；
3. 为减小读数误差，需换用小量程0~0.6A，且保证电流正进负出，因此导线a应接“0.6”接线柱，导线b应接“－”接线柱。
【答案】
a；0.4；0.6；－
【知识点】
电流表的使用、电流的测量
【点评】
本题考查电流表的正确使用，是电学基础题，需掌握接线规则、量程读数及误差减小的方法，易错点为接线接反的判断。
【难度系数】
0.5
4.关于电流表的使用，下列说法错误的是（
A.用电流表测电路中的电流时，若指针向没有刻度的一侧偏转，则原因是正、负接线柱接反了
B.测量电流时，若不知道被测电流的大小，应选择较大的测量范围试触
C.不允许没有经过用电器直接把电流表接在电源的两极上
D.在用电流表测量电路中的电流时，一定要将0～0.6 A的测量范围接入电路，只有这样才能使测量的结果更精确
D
）A.用电流表测电路中的电流时，若指针向没有刻度的一侧偏转，则原因是正、负接线柱接反了
B.测量电流时，若不知道被测电流的大小，应选择较大的测量范围试触
C.不允许没有经过用电器直接把电流表接在电源的两极上
D.在用电流表测量电路中的电流时，一定要将0～0.6 A的测量范围接入电路，只有这样才能使测量的结果更精确
答案
D
【解析】用电流表测电路中的电流时,若指针向没有刻度的一侧偏转,则原因是正、负接线柱接反了,A正确。测电流时,若不知被测电流的大小,为保护电流表,应选择较大的测量范围试触,B正确。电流表相当于一根导线,若把电流表直接接在电源两极上,会造成短路,烧坏电流表和电源,故不允许将电流表直接接在电源两极上,C正确。被测电流不能超过电流表的测量范围,若电流小于0.6 A,则应选择0～0.6 A的测量范围,若电流大于0.6 A,则应选择较大的测量范围,D错误。
【解析】用电流表测电路中的电流时,若指针向没有刻度的一侧偏转,则原因是正、负接线柱接反了,A正确。测电流时,若不知被测电流的大小,为保护电流表,应选择较大的测量范围试触,B正确。电流表相当于一根导线,若把电流表直接接在电源两极上,会造成短路,烧坏电流表和电源,故不允许将电流表直接接在电源两极上,C正确。被测电流不能超过电流表的测量范围,若电流小于0.6 A,则应选择0～0.6 A的测量范围,若电流大于0.6 A,则应选择较大的测量范围,D错误。
解析
【分析】本题围绕电流表的使用规则设置选项，需逐一判断每个选项的说法是否符合电流表的正确使用要求，从而找出错误的选项。
【解析】A选项：电流表使用时，电流需从正接线柱流入、负接线柱流出，若指针向无刻度一侧偏转，说明正负接线柱接反，该说法正确；B选项：测量电流时，若不知道被测电流大小，为避免电流过大损坏电流表，应选择较大的测量范围试触，该说法正确；C选项：电流表内阻极小，相当于导线，若直接接在电源两极上会造成短路，烧坏电流表和电源，因此不允许，该说法正确；D选项：电流表量程应根据被测电流大小选择，若被测电流小于0.6A，选0～0.6A量程更精确，若电流大于0.6A则需选大量程，并非必须使用0～0.6A量程，该说法错误。
【答案】D
【知识点】电流表的使用规则
【点评】本题考查电流表的基本使用常识，属于基础题型，需牢记电流表的接线、量程选择、使用禁忌等规则即可解答。
【难度系数】0.8
【解析】A选项：电流表使用时，电流需从正接线柱流入、负接线柱流出，若指针向无刻度一侧偏转，说明正负接线柱接反，该说法正确；B选项：测量电流时，若不知道被测电流大小，为避免电流过大损坏电流表，应选择较大的测量范围试触，该说法正确；C选项：电流表内阻极小，相当于导线，若直接接在电源两极上会造成短路，烧坏电流表和电源，因此不允许，该说法正确；D选项：电流表量程应根据被测电流大小选择，若被测电流小于0.6A，选0～0.6A量程更精确，若电流大于0.6A则需选大量程，并非必须使用0～0.6A量程，该说法错误。
【答案】D
【知识点】电流表的使用规则
【点评】本题考查电流表的基本使用常识，属于基础题型，需牢记电流表的接线、量程选择、使用禁忌等规则即可解答。
【难度系数】0.8
5. 下图所示电路中，闭合开关S后，下列分析正确的是 （
A. L₁和L₂并联
B. S只控制L₂
C. A₁测通过L₁的电流
D. A₂测通过L₂的电流

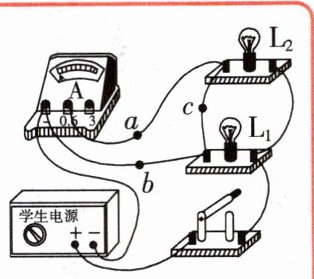

变式 右图所示的是小明在练习测量电流时连接的电路，该电路的连接存在错误。下列说法正确的是 （
A. 撤掉导线a，闭合开关，电流表测量的是干路电流
B. 撤掉导线a，闭合开关，电流表测量的是通过小灯泡L₁的电流
C. 撤掉导线b，闭合开关，电流表测量的是通过小灯泡L₂的电流
D. 撤掉导线c，闭合开关，电流表测量的是通过小灯泡L₂的电流
A
）A. L₁和L₂并联
B. S只控制L₂
C. A₁测通过L₁的电流
D. A₂测通过L₂的电流
变式 右图所示的是小明在练习测量电流时连接的电路，该电路的连接存在错误。下列说法正确的是 （
D
）A. 撤掉导线a，闭合开关，电流表测量的是干路电流
B. 撤掉导线a，闭合开关，电流表测量的是通过小灯泡L₁的电流
C. 撤掉导线b，闭合开关，电流表测量的是通过小灯泡L₂的电流
D. 撤掉导线c，闭合开关，电流表测量的是通过小灯泡L₂的电流
答案
5.A 变式 D
【解析】分析题图可知,闭合开关S后,灯L₁与L₂并联,开关接在干路上,控制整个电路,电流表A₁接在干路上,测量的是干路电流,电流表A₂接在L₁支路上,测量的是通过L₁的电流。
【解析】分析题图可知,闭合开关S后,灯L₁与L₂并联,开关接在干路上,控制整个电路,电流表A₁接在干路上,测量的是干路电流,电流表A₂接在L₁支路上,测量的是通过L₁的电流。
解析
【分析】
要解决第5题，需通过电流路径判断电路的连接方式，再确定开关的控制范围和电流表的测量对象；解决变式题，需分析撤掉不同导线后的电流路径，进而判断电流表测量的电流对象。
【解析】
第5题：闭合开关S后，电流从电源正极流出，分为两条支路，分别经过L₁和L₂后汇合回到电源负极，因此L₁和L₂并联，A正确；开关S接在干路上，控制整个电路，并非只控制L₂，B错误；电流表A₁接在干路，测量干路电流，C错误；电流表A₂接在L₁支路上，测量通过L₁的电流，D错误，故第5题选A。
变式题：分析撤掉不同导线后的电流路径：撤掉导线a时，电流路径为电源→开关→电流表→L₂→电源，电流表测量L₂的电流，A、B错误；撤掉导线b时，电流路径为电源→开关→电流表→L₁→电源，电流表测量L₁的电流，C错误；撤掉导线c时，电流路径为电源→开关→电流表→L₂→电源，电流表测量L₂的电流，D正确，故变式题选D。
【答案】
5.A 变式 D
【知识点】
电路连接（串并联）、电流表的使用、电路分析
【点评】
本题考查初中电学基础知识点，需掌握电流路径法判断串并联、电流表测量对象的判断，变式题需仔细分析导线撤去后的电路变化，难度适中，适合巩固电路基础知识。
【难度系数】
0.5
要解决第5题，需通过电流路径判断电路的连接方式，再确定开关的控制范围和电流表的测量对象；解决变式题，需分析撤掉不同导线后的电流路径，进而判断电流表测量的电流对象。
【解析】
第5题：闭合开关S后，电流从电源正极流出，分为两条支路，分别经过L₁和L₂后汇合回到电源负极，因此L₁和L₂并联，A正确；开关S接在干路上，控制整个电路，并非只控制L₂，B错误；电流表A₁接在干路，测量干路电流，C错误；电流表A₂接在L₁支路上，测量通过L₁的电流，D错误，故第5题选A。
变式题：分析撤掉不同导线后的电流路径：撤掉导线a时，电流路径为电源→开关→电流表→L₂→电源，电流表测量L₂的电流，A、B错误；撤掉导线b时，电流路径为电源→开关→电流表→L₁→电源，电流表测量L₁的电流，C错误；撤掉导线c时，电流路径为电源→开关→电流表→L₂→电源，电流表测量L₂的电流，D正确，故变式题选D。
【答案】
5.A 变式 D
【知识点】
电路连接（串并联）、电流表的使用、电路分析
【点评】
本题考查初中电学基础知识点，需掌握电流路径法判断串并联、电流表测量对象的判断，变式题需仔细分析导线撤去后的电路变化，难度适中，适合巩固电路基础知识。
