1.一盏荧光灯正常发光时的电流大约为150 mA，合
0.15
A；一台柜式空调正常工作时的电流约为10A
（填合适的单位符号）。答案
1.0.15 2.A
解析
【分析】本题涉及电流单位换算和常见用电器电流的估测。首先，电流单位mA与A的进率是1000，将mA换算为A需除以进率；其次，结合生活实际，柜式空调是大功率用电器，正常工作电流较大，需选择合适的电流单位。
【解析】1. 单位换算：已知1A=1000mA，因此150mA换算为A时，计算得150÷1000=0.15A；2. 单位选择：柜式空调功率大，正常工作电流约为10A，若填mA不符合实际情况。
【答案】0.15；A
【知识点】电流单位换算、电流的估测
【点评】本题为基础题型，考查电流单位换算和生活中常见用电器的电流估测，难度较低，学生易掌握。
【难度系数】0.8
【解析】1. 单位换算：已知1A=1000mA，因此150mA换算为A时，计算得150÷1000=0.15A；2. 单位选择：柜式空调功率大，正常工作电流约为10A，若填mA不符合实际情况。
【答案】0.15；A
【知识点】电流单位换算、电流的估测
【点评】本题为基础题型，考查电流单位换算和生活中常见用电器的电流估测，难度较低，学生易掌握。
【难度系数】0.8
2. 下列常见的电流与实际相符的是（
A.教室每盏护眼灯电流约0.2 A
B.普通计算器电流约为1 A
C.笔记本电脑充电时电流约为30 A
D.家用电冰箱电流约为10 mA
A
）A.教室每盏护眼灯电流约0.2 A
B.普通计算器电流约为1 A
C.笔记本电脑充电时电流约为30 A
D.家用电冰箱电流约为10 mA
答案
A
解析
【分析】
要判断各选项中电流是否符合实际，需结合家庭电路电压（220V），利用公式$I=\frac{P}{U}$估算常见用电器的电流，或牢记生活中常见用电器的电流常识，逐个分析选项排除错误项。
【解析】
家庭电路电压$U=220V$，结合用电器功率分析：
选项A：教室护眼灯功率约40W，电流$I=\frac{P}{U}=\frac{40W}{220V}\approx0.18A$，接近0.2A，符合实际，正确；
选项B：普通计算器电流极小，约为0.1mA，远小于1A，不符合实际，错误；
选项C：笔记本电脑充电时功率约几十瓦，电流约2A左右，远小于30A，不符合实际，错误；
选项D：家用电冰箱功率约200W，电流$I=\frac{200W}{220V}\approx0.9A=900mA$，远大于10mA，不符合实际，错误。
【答案】
A
【知识点】
常见用电器的电流、电流的估算
【点评】
本题考查生活中常见用电器的电流常识，需结合功率与电压的关系简单估算，属于基础识记类题目，难度较低。
【难度系数】
0.7
要判断各选项中电流是否符合实际，需结合家庭电路电压（220V），利用公式$I=\frac{P}{U}$估算常见用电器的电流，或牢记生活中常见用电器的电流常识，逐个分析选项排除错误项。
【解析】
家庭电路电压$U=220V$，结合用电器功率分析：
选项A：教室护眼灯功率约40W，电流$I=\frac{P}{U}=\frac{40W}{220V}\approx0.18A$，接近0.2A，符合实际，正确；
选项B：普通计算器电流极小，约为0.1mA，远小于1A，不符合实际，错误；
选项C：笔记本电脑充电时功率约几十瓦，电流约2A左右，远小于30A，不符合实际，错误；
选项D：家用电冰箱功率约200W，电流$I=\frac{200W}{220V}\approx0.9A=900mA$，远大于10mA，不符合实际，错误。
【答案】
A
【知识点】
常见用电器的电流、电流的估算
【点评】
本题考查生活中常见用电器的电流常识，需结合功率与电压的关系简单估算，属于基础识记类题目，难度较低。
【难度系数】
0.7

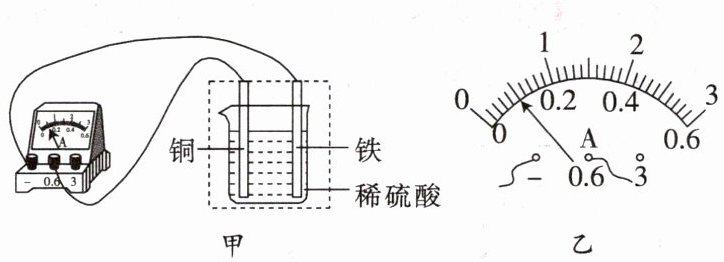

3.如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为
0.1
A；装置中的虚线框部分相当于电路中的电源，铜片是电源的正
极。答案
1.0.1 2.正
【解析】由图可知,电流表选用的测量范围是0～0.6 A,分度值为0.02 A,故其示数为 0.1 A。电流表在使用时,电流要从正接线柱流入,从负接线柱流出,铜片与电流表的正接线柱连接,所以铜片是电源的正极。
【解析】由图可知,电流表选用的测量范围是0～0.6 A,分度值为0.02 A,故其示数为 0.1 A。电流表在使用时,电流要从正接线柱流入,从负接线柱流出,铜片与电流表的正接线柱连接,所以铜片是电源的正极。
解析
【分析】
要解决本题，需分两步完成：①读取电流表的示数，先确定电流表的量程和分度值，再根据指针位置计算电流大小；②判断原电池中铜片的极性，依据电流表“正进负出”的接线规则，结合电极与电流表接线柱的连接关系推导。
【解析】
1. 电流表读数：由图乙可知，电流表选用的是0～0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，因此分度值为0.02A；指针指向0刻度后第5个小格，所以电流大小为0.02A×5=0.1A。
2. 电极极性判断：电流表的使用规则是电流从正接线柱流入、负接线柱流出；图中铜片与电流表的正接线柱（“0.6”接线柱）相连，铁片与电流表的负接线柱相连，说明电流从铜片流出，因此铜片是电源的正极。
【答案】
0.1；正
【知识点】
电流表读数；原电池电极判断
【点评】
本题结合电流表的使用与原电池的基础知识点，考查学生对基础实验的理解和应用能力，属于常见的基础题型。
【难度系数】
0.7
要解决本题，需分两步完成：①读取电流表的示数，先确定电流表的量程和分度值，再根据指针位置计算电流大小；②判断原电池中铜片的极性，依据电流表“正进负出”的接线规则，结合电极与电流表接线柱的连接关系推导。
【解析】
1. 电流表读数：由图乙可知，电流表选用的是0～0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，因此分度值为0.02A；指针指向0刻度后第5个小格，所以电流大小为0.02A×5=0.1A。
2. 电极极性判断：电流表的使用规则是电流从正接线柱流入、负接线柱流出；图中铜片与电流表的正接线柱（“0.6”接线柱）相连，铁片与电流表的负接线柱相连，说明电流从铜片流出，因此铜片是电源的正极。
【答案】
0.1；正
【知识点】
电流表读数；原电池电极判断
【点评】
本题结合电流表的使用与原电池的基础知识点，考查学生对基础实验的理解和应用能力，属于常见的基础题型。
【难度系数】
0.7

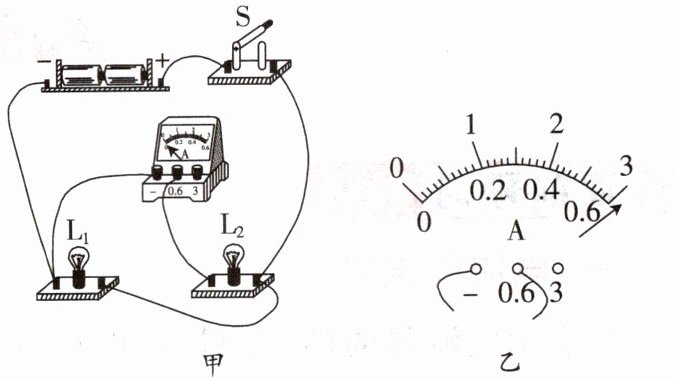

4.图甲所示的电路中，当开关S闭合后，电流表测量的是通过
灯L₂
（选填“干路”“灯$L_1$”或“灯$L_2$”）的电流；若开关S闭合后，发现电流表的指针偏转至图乙所示的位置，说明电流表的测量范围小了
。答案
1.灯L₂ 2.测量范围小了
解析
【分析】首先观察图甲的电路，判断灯泡的连接方式：电流从电源正极流出，经开关S后分为两条支路，一条支路经过灯$L_1$，另一条支路经过电流表和灯$L_2$，因此灯$L_1$与$L_2$并联；电流表与灯$L_2$串联，所以电流表测量的是灯$L_2$的电流。再看乙图的电流表，其接线柱接的是“-”和“0.6”，说明选用的是0~0.6A量程，而指针偏转超过了该量程的最大值，说明电流表所选量程太小，测量范围不足。
【解析】1. 确定电流表测量对象：分析电路，$L_1$和$L_2$并联，电流表与$L_2$串联，因此电流表测通过灯$L_2$的电流。2. 分析电流表指针偏转：电流表选用0~0.6A量程，指针偏转到量程外，说明实际电流超过了0.6A，即电流表的测量范围太小，所选量程不合适。
【答案】灯$L_2$；测量范围小了
【知识点】并联电路、电流表的使用
【点评】本题结合实物电路考查电路分析和电流表的使用，需要先明确电路的连接方式，再判断电流表的测量对象，根据电流表量程和指针偏转情况判断量程选择是否正确，属于基础题型，注重对基本知识点的应用。
【难度系数】0.6
【解析】1. 确定电流表测量对象：分析电路，$L_1$和$L_2$并联，电流表与$L_2$串联，因此电流表测通过灯$L_2$的电流。2. 分析电流表指针偏转：电流表选用0~0.6A量程，指针偏转到量程外，说明实际电流超过了0.6A，即电流表的测量范围太小，所选量程不合适。
【答案】灯$L_2$；测量范围小了
【知识点】并联电路、电流表的使用
【点评】本题结合实物电路考查电路分析和电流表的使用，需要先明确电路的连接方式，再判断电流表的测量对象，根据电流表量程和指针偏转情况判断量程选择是否正确，属于基础题型，注重对基本知识点的应用。
【难度系数】0.6
5.如图所示的电路中，a、b、c、d为四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（
A.M接a，N接b
B.M接c，N接d
C.M接b，N接a
D.M接d，N接c
B
）A.M接a，N接b
B.M接c，N接d
C.M接b，N接a
D.M接d，N接c
答案
B
解析
【分析】
要解决本题，需掌握电流表的使用规则：电流表必须串联在被测电路中，且电流需从电流表的正接线柱流入、负接线柱流出。测量小灯泡的电流时，电流表需与小灯泡串联，同时要结合原电路的电流路径判断接线位置。首先梳理原电路的电流走向：电源正极→a点→小灯泡→b点→c点→d点→开关S→电源负极，再据此分析各选项的接线是否符合电流表的使用要求。
【解析】
根据电流表的使用规则，电流表需串联接入电路，且电流从正接线柱（M）流入、负接线柱（N）流出。原电路中，电流在c点为流入端，d点为流出端：
选项A：M接a、N接b，电流表与小灯泡并联，会短路小灯泡，无法测量其电流，错误；
选项B：M接c、N接d，电流表串联在电路中，电流从M（正接线柱）流入、N（负接线柱）流出，符合规则，能测量小灯泡的电流，正确；
选项C：M接b、N接a，电流表与小灯泡并联，短路小灯泡，错误；
选项D：M接d、N接c，电流从电流表负接线柱流入、正接线柱流出，接线方向错误，电流表无法正常工作，错误。
【答案】
B
【知识点】
电流表的使用、串联电路
【点评】
本题考查电流表的正确使用方法，核心是明确电流表需串联接入电路且电流方向正确，结合电路电流路径分析即可得出答案，属于基础应用类题目。
【难度系数】
0.6
要解决本题，需掌握电流表的使用规则：电流表必须串联在被测电路中，且电流需从电流表的正接线柱流入、负接线柱流出。测量小灯泡的电流时，电流表需与小灯泡串联，同时要结合原电路的电流路径判断接线位置。首先梳理原电路的电流走向：电源正极→a点→小灯泡→b点→c点→d点→开关S→电源负极，再据此分析各选项的接线是否符合电流表的使用要求。
【解析】
根据电流表的使用规则，电流表需串联接入电路，且电流从正接线柱（M）流入、负接线柱（N）流出。原电路中，电流在c点为流入端，d点为流出端：
选项A：M接a、N接b，电流表与小灯泡并联，会短路小灯泡，无法测量其电流，错误；
选项B：M接c、N接d，电流表串联在电路中，电流从M（正接线柱）流入、N（负接线柱）流出，符合规则，能测量小灯泡的电流，正确；
选项C：M接b、N接a，电流表与小灯泡并联，短路小灯泡，错误；
选项D：M接d、N接c，电流从电流表负接线柱流入、正接线柱流出，接线方向错误，电流表无法正常工作，错误。
【答案】
B
【知识点】
电流表的使用、串联电路
【点评】
本题考查电流表的正确使用方法，核心是明确电流表需串联接入电路且电流方向正确，结合电路电流路径分析即可得出答案，属于基础应用类题目。
【难度系数】
0.6

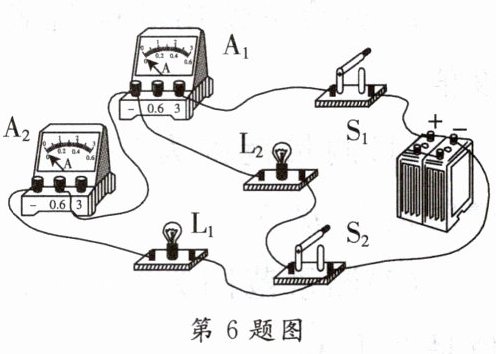

6. (2025—2026 九江期末)如图所示的是某次实验的装置图。下列说法正确的是 (
A.只闭合 S₁ 时,只有灯 L₂ 发光,电流表 A₁ 有示数,电流表 A₂ 无示数
B.闭合 S₁、S₂ 时,电流表 A₂ 测流过 L₂ 的电流
C.闭合 S₁、S₂ 时,若 L₁ 断路,则电流表 A₁ 有示数,A₂ 无示数
D.闭合 S₁、S₂ 时,若 L₂ 断路,则电流表 A₁ 无示数,A₂ 有示数
C
)A.只闭合 S₁ 时,只有灯 L₂ 发光,电流表 A₁ 有示数,电流表 A₂ 无示数
B.闭合 S₁、S₂ 时,电流表 A₂ 测流过 L₂ 的电流
C.闭合 S₁、S₂ 时,若 L₁ 断路,则电流表 A₁ 有示数,A₂ 无示数
D.闭合 S₁、S₂ 时,若 L₂ 断路,则电流表 A₁ 无示数,A₂ 有示数
答案
C
解析
【分析】
首先理清电路结构：当开关S₁、S₂都闭合时，灯L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₁支路的电流；再逐一分析各选项：
1. 选项A：只闭合S₁时，S₂断开，电路无闭合回路，所有灯不发光，电流表均无示数，故A错误；
2. 选项B：闭合S₁、S₂时，A₂与L₁串联，测量的是L₁的电流，并非L₂的电流，故B错误；
3. 选项C：闭合S₁、S₂时，L₁与L₂并联，若L₁断路，则L₁支路断开，电流表A₂无示数；L₂支路仍通路，干路电流表A₁有示数，故C正确；
4. 选项D：闭合S₁、S₂时，若L₂断路，则L₂支路断开，L₁支路仍通路，电流表A₂有示数；干路A₁测L₁的电流，故A₁有示数，并非无示数，故D错误。
【解析】
根据实物图可知，闭合S₁、S₂时，L₁与L₂并联，A₁测干路电流，A₂测L₁支路电流：
选项A：只闭合S₁，S₂断开，电路无闭合回路，灯不发光，电流表均无示数，A错误；
选项B：闭合S₁、S₂时，A₂与L₁串联，测L₁的电流，B错误；
选项C：L₁断路时，L₁支路断开，A₂无示数；L₂支路正常工作，干路A₁有示数，C正确；
选项D：L₂断路时，L₂支路断开，L₁支路正常，A₂有示数；A₁测L₁的电流，故A₁有示数，D错误。
【答案】
C
【知识点】
并联电路电流规律、电流表使用
【点评】
本题考查并联电路的特点及电流表测量对象的判断，需先明确电路连接方式和各电表的作用，再结合断路情况分析，属于基础电路分析题。
【难度系数】
0.5
首先理清电路结构：当开关S₁、S₂都闭合时，灯L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₁支路的电流；再逐一分析各选项：
1. 选项A：只闭合S₁时，S₂断开，电路无闭合回路，所有灯不发光，电流表均无示数，故A错误；
2. 选项B：闭合S₁、S₂时，A₂与L₁串联，测量的是L₁的电流，并非L₂的电流，故B错误；
3. 选项C：闭合S₁、S₂时，L₁与L₂并联，若L₁断路，则L₁支路断开，电流表A₂无示数；L₂支路仍通路，干路电流表A₁有示数，故C正确；
4. 选项D：闭合S₁、S₂时，若L₂断路，则L₂支路断开，L₁支路仍通路，电流表A₂有示数；干路A₁测L₁的电流，故A₁有示数，并非无示数，故D错误。
【解析】
根据实物图可知，闭合S₁、S₂时，L₁与L₂并联，A₁测干路电流，A₂测L₁支路电流：
选项A：只闭合S₁，S₂断开，电路无闭合回路，灯不发光，电流表均无示数，A错误；
选项B：闭合S₁、S₂时，A₂与L₁串联，测L₁的电流，B错误；
选项C：L₁断路时，L₁支路断开，A₂无示数；L₂支路正常工作，干路A₁有示数，C正确；
选项D：L₂断路时，L₂支路断开，L₁支路正常，A₂有示数；A₁测L₁的电流，故A₁有示数，D错误。
【答案】
C
【知识点】
并联电路电流规律、电流表使用
【点评】
本题考查并联电路的特点及电流表测量对象的判断，需先明确电路连接方式和各电表的作用，再结合断路情况分析，属于基础电路分析题。
【难度系数】
0.5

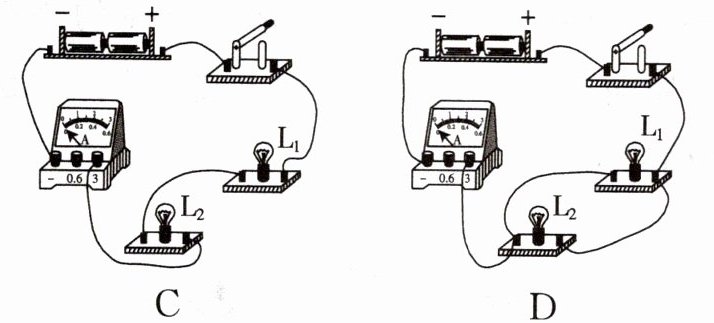

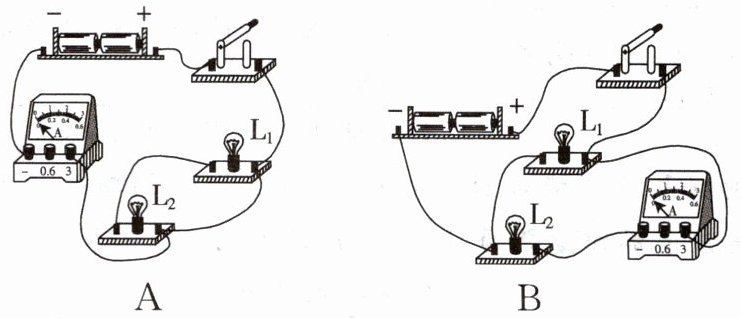

7.下列图片所示的电路中，闭合开关后，电流表会烧坏的是（
A
）答案
A
解析
【分析】
要判断闭合开关后电流表是否烧坏，需结合电流表的使用规则和电路短路的危害分析：电流表必须串联在电路中，严禁不经过用电器直接接在电源两端，否则会造成电源短路，电路电流过大，烧坏电流表。解题时需逐一分析各选项电路，判断闭合开关后电流表是否直接接在电源两端形成短路。
【解析】
对各选项逐一分析：
选项A：闭合开关后，电流表直接并联在电源两端，未经过任何用电器，形成电源短路，电路中电流极大，会导致电流表烧坏。
选项B：闭合开关后，电流表与用电器串联，电路正常工作，电流不会过大，电流表不会烧坏。
选项C：闭合开关后，电流表与用电器串联，电路为通路，电流正常，电流表不会烧坏。
选项D：闭合开关后，电流表串联在电路中，有其他用电器，不会形成短路，电流表不会烧坏。
综上，只有选项A符合要求。
【答案】
A
【知识点】
电流表的使用；电路短路
【点评】
本题考查电流表的正确使用及电源短路的危害，属于电路基础知识点的应用，需牢记电流表的使用规则，避免短路故障。
【难度系数】
0.7
要判断闭合开关后电流表是否烧坏，需结合电流表的使用规则和电路短路的危害分析：电流表必须串联在电路中，严禁不经过用电器直接接在电源两端，否则会造成电源短路，电路电流过大，烧坏电流表。解题时需逐一分析各选项电路，判断闭合开关后电流表是否直接接在电源两端形成短路。
【解析】
对各选项逐一分析：
选项A：闭合开关后，电流表直接并联在电源两端，未经过任何用电器，形成电源短路，电路中电流极大，会导致电流表烧坏。
选项B：闭合开关后，电流表与用电器串联，电路正常工作，电流不会过大，电流表不会烧坏。
选项C：闭合开关后，电流表与用电器串联，电路为通路，电流正常，电流表不会烧坏。
选项D：闭合开关后，电流表串联在电路中，有其他用电器，不会形成短路，电流表不会烧坏。
综上，只有选项A符合要求。
【答案】
A
【知识点】
电流表的使用；电路短路
【点评】
本题考查电流表的正确使用及电源短路的危害，属于电路基础知识点的应用，需牢记电流表的使用规则，避免短路故障。
【难度系数】
0.7
