6. 如图所示，电路的“○”中有一个是电流表，另外三个是用电器。若闭合开关，所有元器件均正常工作，则下列说法正确的是（
A.a、b、c为用电器，d是电流表
B.a、c、d为用电器，b是电流表
C.b、c、d为用电器，a是电流表
D.a、b、d为用电器，c是电流表
第6题图 第7题图
B
）A.a、b、c为用电器，d是电流表
B.a、c、d为用电器，b是电流表
C.b、c、d为用电器，a是电流表
D.a、b、d为用电器，c是电流表
第6题图 第7题图
答案
B
解析
【分析】
要解决此题，需牢记电流表的使用规则：电流表必须串联在电路中，相当于导线，若并联会造成用电器短路，直接接电源两端会造成电源短路。题目要求四个“○”中仅1个是电流表，其余为用电器，闭合开关后所有元件正常工作，因此需判断哪个元件串联在干路，不会引发短路。
先分析各元件位置：a直接并联在电源两端的两个节点间，若a为电流表会短路电源；若d为电流表，会与并联的c短路；若c为电流表，会与并联的d短路；只有b串联在干路，作为电流表时电流路径合理，所有元件可正常工作。
【解析】
根据电流表的使用规则逐一分析选项：
1. 若a是电流表：a直接并联在电源两端，造成电源短路，元件无法正常工作，排除选项C；
2. 若d是电流表：d与用电器c并联，会短路c，排除选项A；
3. 若c是电流表：c与用电器d所在支路并联，会短路d，排除选项D；
4. 若b是电流表：b串联在干路，电流路径为：电源→开关→b→分为两支（一支经c、一支经d）→汇合回到电源负极；a并联在电源两端作为用电器，整个电路无短路，所有元件正常工作，符合条件。因此正确选项为B。
【答案】
B
【知识点】
电流表的使用、电路短路
【点评】
本题考查电流表的正确使用，核心是掌握电流表必须串联、不能并联的规则，结合电路结构分析即可判断，属于基础电路题。
【难度系数】
0.3
要解决此题，需牢记电流表的使用规则：电流表必须串联在电路中，相当于导线，若并联会造成用电器短路，直接接电源两端会造成电源短路。题目要求四个“○”中仅1个是电流表，其余为用电器，闭合开关后所有元件正常工作，因此需判断哪个元件串联在干路，不会引发短路。
先分析各元件位置：a直接并联在电源两端的两个节点间，若a为电流表会短路电源；若d为电流表，会与并联的c短路；若c为电流表，会与并联的d短路；只有b串联在干路，作为电流表时电流路径合理，所有元件可正常工作。
【解析】
根据电流表的使用规则逐一分析选项：
1. 若a是电流表：a直接并联在电源两端，造成电源短路，元件无法正常工作，排除选项C；
2. 若d是电流表：d与用电器c并联，会短路c，排除选项A；
3. 若c是电流表：c与用电器d所在支路并联，会短路d，排除选项D；
4. 若b是电流表：b串联在干路，电流路径为：电源→开关→b→分为两支（一支经c、一支经d）→汇合回到电源负极；a并联在电源两端作为用电器，整个电路无短路，所有元件正常工作，符合条件。因此正确选项为B。
【答案】
B
【知识点】
电流表的使用、电路短路
【点评】
本题考查电流表的正确使用，核心是掌握电流表必须串联、不能并联的规则，结合电路结构分析即可判断，属于基础电路题。
【难度系数】
0.3
7.如图所示的电路中,闭合开关,下列判断正确的是（
A.表$\mathrm{A}_1$测的是通过$\mathrm{L}_1$的电流
B.表$\mathrm{A}_1$会使两灯短路
C.表$\mathrm{A}_2$测的是通过$\mathrm{L}_1$的电流
D.表$\mathrm{A}_2$测的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流
D
）A.表$\mathrm{A}_1$测的是通过$\mathrm{L}_1$的电流
B.表$\mathrm{A}_1$会使两灯短路
C.表$\mathrm{A}_2$测的是通过$\mathrm{L}_1$的电流
D.表$\mathrm{A}_2$测的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流
答案
D
解析
【分析】
要判断电流表测量的电流，需先明确电路的连接方式，再确定电流表所在的位置：首先分析电流路径，电源正极流出的电流分为两条支路，一条经过灯$\mathrm{L}_1$，另一条经过电流表$\mathrm{A}_1$和灯$\mathrm{L}_2$，两条支路的电流汇合后，经过电流表$\mathrm{A}_2$和开关回到电源负极。由此判断各电流表的测量对象，再逐一分析选项。
【解析】
闭合开关后，电路为并联电路：
1. 电流表$\mathrm{A}_1$与灯$\mathrm{L}_2$串联，测量的是通过$\mathrm{L}_2$的电流，故A选项错误；
2. 电流表相当于导线，$\mathrm{A}_1$与$\mathrm{L}_2$串联，不会造成短路，故B选项错误；
3. 电流表$\mathrm{A}_2$在干路，汇合了$\mathrm{L}_1$和$\mathrm{L}_2$的电流，测量的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，故C选项错误，D选项正确。
【答案】
D
【知识点】
并联电路、电流表使用
【点评】
本题考查并联电路中电流表的测量对象，关键是正确分析电流路径，确定电流表所在的支路或干路，属于基础电路分析题。
【难度系数】
0.3
要判断电流表测量的电流，需先明确电路的连接方式，再确定电流表所在的位置：首先分析电流路径，电源正极流出的电流分为两条支路，一条经过灯$\mathrm{L}_1$，另一条经过电流表$\mathrm{A}_1$和灯$\mathrm{L}_2$，两条支路的电流汇合后，经过电流表$\mathrm{A}_2$和开关回到电源负极。由此判断各电流表的测量对象，再逐一分析选项。
【解析】
闭合开关后，电路为并联电路：
1. 电流表$\mathrm{A}_1$与灯$\mathrm{L}_2$串联，测量的是通过$\mathrm{L}_2$的电流，故A选项错误；
2. 电流表相当于导线，$\mathrm{A}_1$与$\mathrm{L}_2$串联，不会造成短路，故B选项错误；
3. 电流表$\mathrm{A}_2$在干路，汇合了$\mathrm{L}_1$和$\mathrm{L}_2$的电流，测量的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，故C选项错误，D选项正确。
【答案】
D
【知识点】
并联电路、电流表使用
【点评】
本题考查并联电路中电流表的测量对象，关键是正确分析电流路径，确定电流表所在的支路或干路，属于基础电路分析题。
【难度系数】
0.3

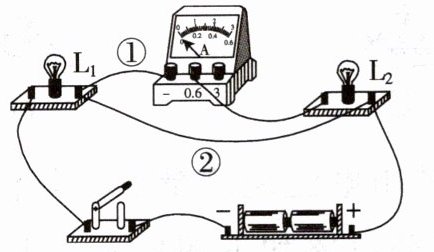

8.(多选)在探究串、并联电路中电流的规律时,晓丽连接了下图所示的电路。下列说法正确的是 (
A.闭合开关,灯$L_1$、$L_2$均发光
B.闭合开关,电流表示数为零
C.仅撤掉导线②,闭合开关,灯$L_1$和$L_2$并联
D.仅将导线①的左端改接到$L_1$左端,闭合开关,$L_1$和$L_2$并联,电流表测量通过$L_2$的电流
BD
)A.闭合开关,灯$L_1$、$L_2$均发光
B.闭合开关,电流表示数为零
C.仅撤掉导线②,闭合开关,灯$L_1$和$L_2$并联
D.仅将导线①的左端改接到$L_1$左端,闭合开关,$L_1$和$L_2$并联,电流表测量通过$L_2$的电流
答案
BD
【解析】由图可知,闭合开关,电流表和灯L₂被短路,L₂不发光,电流表的示数为零,A错误,B正确。仅撤掉导线②,闭合开关,灯L₁和L₂串联,电流表测电路中的电流,C错误。仅将导线①的左端改接到L₁左端,闭合开关,灯L₁和L₂并联,电流表测通过L₂的电流,D正确。
【解析】由图可知,闭合开关,电流表和灯L₂被短路,L₂不发光,电流表的示数为零,A错误,B正确。仅撤掉导线②,闭合开关,灯L₁和L₂串联,电流表测电路中的电流,C错误。仅将导线①的左端改接到L₁左端,闭合开关,灯L₁和L₂并联,电流表测通过L₂的电流,D正确。
解析
【分析】
要解答本题，需先分析原电路的电流路径，判断短路情况，再逐一分析各选项中导线调整后的电路连接方式，明确灯的发光状态和电流表的测量对象，从而得出正确结论。
【解析】
1. 分析原电路：闭合开关后，电流从电源正极出发，会将电流表和灯$L_2$短路，电流不经过电流表和$L_2$，直接通过导线②、开关回到电源负极，因此$L_2$不发光，电流表示数为零，故A错误，B正确。
2. 分析仅撤掉导线②的情况：此时电流路径为电源正极→$L_2$→电流表→$L_1$→开关→电源负极，灯$L_1$和$L_2$串联，电流表测电路中的电流，故C错误。
3. 分析仅将导线①的左端改接到$L_1$左端的情况：此时电流从电源正极分为两条支路，一条经$L_2$、电流表、开关回到负极，另一条经$L_1$、开关回到负极，$L_1$和$L_2$并联，电流表与$L_2$串联，测量通过$L_2$的电流，故D正确。
【答案】
BD
【知识点】
串并联电路判断、电流表使用
【点评】
本题考查串并联电路的识别及电流表的使用，核心是分析导线连接对电路的影响，判断短路和串并联关系，需细心梳理各选项的电路变化，属于电学基础题型。
【难度系数】
0.5
要解答本题，需先分析原电路的电流路径，判断短路情况，再逐一分析各选项中导线调整后的电路连接方式，明确灯的发光状态和电流表的测量对象，从而得出正确结论。
【解析】
1. 分析原电路：闭合开关后，电流从电源正极出发，会将电流表和灯$L_2$短路，电流不经过电流表和$L_2$，直接通过导线②、开关回到电源负极，因此$L_2$不发光，电流表示数为零，故A错误，B正确。
2. 分析仅撤掉导线②的情况：此时电流路径为电源正极→$L_2$→电流表→$L_1$→开关→电源负极，灯$L_1$和$L_2$串联，电流表测电路中的电流，故C错误。
3. 分析仅将导线①的左端改接到$L_1$左端的情况：此时电流从电源正极分为两条支路，一条经$L_2$、电流表、开关回到负极，另一条经$L_1$、开关回到负极，$L_1$和$L_2$并联，电流表与$L_2$串联，测量通过$L_2$的电流，故D正确。
【答案】
BD
【知识点】
串并联电路判断、电流表使用
【点评】
本题考查串并联电路的识别及电流表的使用，核心是分析导线连接对电路的影响，判断短路和串并联关系，需细心梳理各选项的电路变化，属于电学基础题型。
【难度系数】
0.5
科学探究 图甲所示的是用电流表测量电流的实物连接图。请按要求回答：
(1)使用电流表时应将电流表与被测用电器
(2)闭合开关后，图甲中电流表测量的是通过灯
(3)如果要用电流表测通过L₁和L₂的总电流，且只允许移动一根导线，则应将导线
(1)使用电流表时应将电流表与被测用电器
串
联在电路中，且使电流从电流表的正
接线柱流入。小明在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转。由此可知，在连接电路时，他忘了断开开关
。(2)闭合开关后，图甲中电流表测量的是通过灯
L₁
（选填“L₁”或“L₂”）的电流；如果电流表的示数如图乙所示，则电流表测出的电流是0.5
A。(3)如果要用电流表测通过L₁和L₂的总电流，且只允许移动一根导线，则应将导线
b
（选填“a”“b”或“c”）的右端接在电流表的“－
”（选填“3”“0.6”或“－”）接线柱上。答案
(1)串 正 断开开关 (2)L₁ 0.5 (3)b －
解析
【分析】
这道题考查电流表的使用规则与电路连接的判断，解题思路：①回忆电流表的基本使用要求，明确连接电路时的注意事项；②通过电流路径判断电流表测量的用电器，结合量程读取电流表示数；③根据干路电流的测量要求，调整导线连接，确定需改动的导线和接线柱。
【解析】
(1) 电流表的使用规则：必须与被测用电器串联，电流从正接线柱流入、负接线柱流出；连接电路时，若刚接好导线电流表就偏转，说明连接过程中开关未断开，为保护电路，需断开开关。因此依次填：串、正、断开开关。
(2) 由图甲的电流路径可知，电流从电源正极经导线c流入电流表，从电流表“－”接线柱流出后，仅经导线a流向L₁，L₂的电流直接经导线b流向电流表“－”接线柱，不经过电流表，故电流表测L₁的电流。电流表选用0~0.6A量程，分度值为0.02A，指针指向0.5A位置，因此示数为0.5A。
(3) 要测L₁和L₂的总电流，需让电流表串联在干路，使L₂的电流也经过电流表。应将导线b的右端接在电流表的“－”接线柱，这样L₂的电流会经过电流表，与L₁的电流汇合，电流表即可测总电流。
【答案】
(1)串 正 断开开关 (2)L₁ 0.5 (3)b －
【知识点】
电流表的使用、电流的测量、电路连接
【点评】
本题是电学基础题，重点考查电流表的使用和电路路径的判断，需掌握电流表的串联规则和干路电流的测量方法，难度适中。
【难度系数】
0.5
这道题考查电流表的使用规则与电路连接的判断，解题思路：①回忆电流表的基本使用要求，明确连接电路时的注意事项；②通过电流路径判断电流表测量的用电器，结合量程读取电流表示数；③根据干路电流的测量要求，调整导线连接，确定需改动的导线和接线柱。
【解析】
(1) 电流表的使用规则：必须与被测用电器串联，电流从正接线柱流入、负接线柱流出；连接电路时，若刚接好导线电流表就偏转，说明连接过程中开关未断开，为保护电路，需断开开关。因此依次填：串、正、断开开关。
(2) 由图甲的电流路径可知，电流从电源正极经导线c流入电流表，从电流表“－”接线柱流出后，仅经导线a流向L₁，L₂的电流直接经导线b流向电流表“－”接线柱，不经过电流表，故电流表测L₁的电流。电流表选用0~0.6A量程，分度值为0.02A，指针指向0.5A位置，因此示数为0.5A。
(3) 要测L₁和L₂的总电流，需让电流表串联在干路，使L₂的电流也经过电流表。应将导线b的右端接在电流表的“－”接线柱，这样L₂的电流会经过电流表，与L₁的电流汇合，电流表即可测总电流。
【答案】
(1)串 正 断开开关 (2)L₁ 0.5 (3)b －
【知识点】
电流表的使用、电流的测量、电路连接
【点评】
本题是电学基础题，重点考查电流表的使用和电路路径的判断，需掌握电流表的串联规则和干路电流的测量方法，难度适中。
【难度系数】
0.5
