1.如图所示，闭合开关S后，灯L₁、L₂均能发光，若电流表A₁的示数为0.3A，电流表A₂的示数为800mA，则通过灯L₁的电流为
300
mA，通过灯L₂的电流为0.5
A。答案
1. 300 0.5
解析
【分析】
首先观察电路图，明确灯L₁与L₂为并联连接；电流表A₁与L₁串联，测量通过L₁的电流；电流表A₂在干路，测量干路总电流。解题时先统一电流单位，再依据并联电路“干路电流等于各支路电流之和”的规律计算即可。
【解析】
1. 单位换算：电流表A₁示数为0.3A，换算为mA：0.3A = 0.3×1000mA = 300mA，即通过L₁的电流为300mA。
2. 电流表A₂示数为800mA，换算为A：800mA = 0.8A。
3. 根据并联电路电流规律，干路电流I = I₁ + I₂，因此通过L₂的电流I₂ = I - I₁ = 0.8A - 0.3A = 0.5A。
【答案】
300；0.5
【知识点】
并联电路电流规律；电流单位换算
【点评】
本题考查并联电路电流规律的应用及电流单位换算，属于基础题型，核心是正确判断电流表的测量对象，再结合并联电路电流特点计算，需注意单位统一。
【难度系数】
0.6
首先观察电路图，明确灯L₁与L₂为并联连接；电流表A₁与L₁串联，测量通过L₁的电流；电流表A₂在干路，测量干路总电流。解题时先统一电流单位，再依据并联电路“干路电流等于各支路电流之和”的规律计算即可。
【解析】
1. 单位换算：电流表A₁示数为0.3A，换算为mA：0.3A = 0.3×1000mA = 300mA，即通过L₁的电流为300mA。
2. 电流表A₂示数为800mA，换算为A：800mA = 0.8A。
3. 根据并联电路电流规律，干路电流I = I₁ + I₂，因此通过L₂的电流I₂ = I - I₁ = 0.8A - 0.3A = 0.5A。
【答案】
300；0.5
【知识点】
并联电路电流规律；电流单位换算
【点评】
本题考查并联电路电流规律的应用及电流单位换算，属于基础题型，核心是正确判断电流表的测量对象，再结合并联电路电流特点计算，需注意单位统一。
【难度系数】
0.6

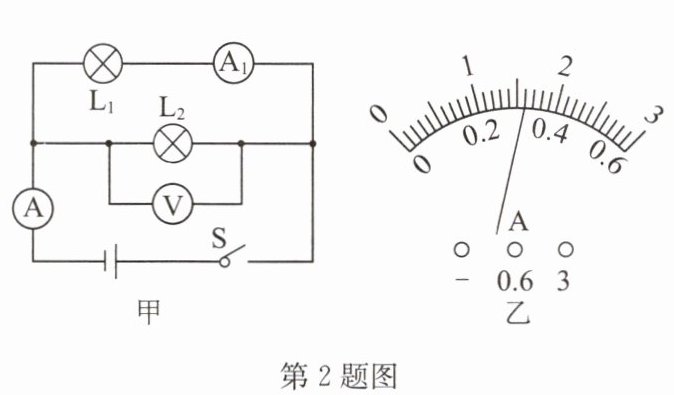

2.如图甲所示的电路中，电源电压恒为3V.闭合开关S后，电流表A、A₁的示数均如图乙所示，则通过小灯泡L₂的电流为
1.28
A，电压表V的示数为3
V.答案
2. 1.28 3
解析
【分析】首先分析电路结构：由图甲可知，小灯泡$L_1$与$L_2$并联，电流表$\mathrm{A}$测干路总电流，电流表$\mathrm{A}_1$测$L_1$支路的电流，电压表$\mathrm{V}$并联在电源两端，测电源电压。根据并联电路的电流规律，干路电流等于各支路电流之和，因此干路电流表$\mathrm{A}$的示数大于支路电流表$\mathrm{A}_1$的示数；两表指针位置相同，说明它们使用的电流表量程不同，需结合量程差异读数，再计算$L_2$的电流；电压表的示数直接等于电源电压。
【解析】1. 电流表量程判断：干路电流大于支路电流，两表指针位置相同，故$\mathrm{A}$使用$0∼3\,\mathrm{A}$量程，分度值为$0.1\,\mathrm{A}$，示数为$1.6\,\mathrm{A}$；$\mathrm{A}_1$使用$0∼0.6\,\mathrm{A}$量程，分度值为$0.02\,\mathrm{A}$，示数为$0.32\,\mathrm{A}$。
2. 计算$L_2$的电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$L_2$的电流$I_2=I-I_1=1.6\,\mathrm{A}-0.32\,\mathrm{A}=1.28\,\mathrm{A}$。
3. 电压表示数：电源电压恒为$3\,\mathrm{V}$，并联电路各支路电压等于电源电压，因此电压表$\mathrm{V}$的示数为$3\,\mathrm{V}$。
【答案】1.28；3
【知识点】并联电路电流规律、电流表读数、电压表使用
【点评】本题考查并联电路的电流和电压特点，核心是根据指针位置相同判断电流表量程差异，进而正确读数，结合并联电路规律计算，属于基础应用类题目。
【难度系数】0.5
【解析】1. 电流表量程判断：干路电流大于支路电流，两表指针位置相同，故$\mathrm{A}$使用$0∼3\,\mathrm{A}$量程，分度值为$0.1\,\mathrm{A}$，示数为$1.6\,\mathrm{A}$；$\mathrm{A}_1$使用$0∼0.6\,\mathrm{A}$量程，分度值为$0.02\,\mathrm{A}$，示数为$0.32\,\mathrm{A}$。
2. 计算$L_2$的电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$L_2$的电流$I_2=I-I_1=1.6\,\mathrm{A}-0.32\,\mathrm{A}=1.28\,\mathrm{A}$。
3. 电压表示数：电源电压恒为$3\,\mathrm{V}$，并联电路各支路电压等于电源电压，因此电压表$\mathrm{V}$的示数为$3\,\mathrm{V}$。
【答案】1.28；3
【知识点】并联电路电流规律、电流表读数、电压表使用
【点评】本题考查并联电路的电流和电压特点，核心是根据指针位置相同判断电流表量程差异，进而正确读数，结合并联电路规律计算，属于基础应用类题目。
【难度系数】0.5
3.用电压表测电压时,电压表显示的实际上是其自身两端的电压值,我们将电压表的示数当作被测的电压值,其依据是
并联电路中,各支路两端的电压相等
.答案
3. 并联电路中,各支路两端的电压相等
解析
【分析】首先明确电压表的使用规则：电压表需并联在被测电路两端。当电压表并联接入被测电路时，根据并联电路的电压特点，各支路两端的电压相等，因此电压表自身两端的电压与被测电路两端的电压相等，所以可将电压表的示数当作被测电压值，其依据就是并联电路中各支路两端的电压相等。
【解析】电压表测电压时必须并联在被测电路两端，而并联电路的核心特点是各支路两端的电压相等，因此电压表自身两端的电压等于被测电路两端的电压，故能将电压表示数作为被测电压值，依据为并联电路中各支路两端的电压相等。
【答案】并联电路中，各支路两端的电压相等
【知识点】并联电路的电压规律、电压表的使用
【点评】本题考查电压表测电压的原理，结合并联电路的电压基本规律即可解答，属于基础概念类题目，难度较低。
【难度系数】0.6
【解析】电压表测电压时必须并联在被测电路两端，而并联电路的核心特点是各支路两端的电压相等，因此电压表自身两端的电压等于被测电路两端的电压，故能将电压表示数作为被测电压值，依据为并联电路中各支路两端的电压相等。
【答案】并联电路中，各支路两端的电压相等
【知识点】并联电路的电压规律、电压表的使用
【点评】本题考查电压表测电压的原理，结合并联电路的电压基本规律即可解答，属于基础概念类题目，难度较低。
【难度系数】0.6
4.如图所示，闭合开关S后，灯泡$\mathrm{L}_1$比$\mathrm{L}_2$亮，电压表$\mathrm{V}_2$的示数为6V，下列说法正确的是 （
A.电压表$\mathrm{V}_1$的示数为6V
B.电压表$\mathrm{V}_1$的示数大于6V
C.电压表$\mathrm{V}$的示数小于6V
D.电压表$\mathrm{V}$的示数大于6V
A
）A.电压表$\mathrm{V}_1$的示数为6V
B.电压表$\mathrm{V}_1$的示数大于6V
C.电压表$\mathrm{V}$的示数小于6V
D.电压表$\mathrm{V}$的示数大于6V
答案
4. A
解析
【分析】首先分析电路连接方式：闭合开关S后，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联；再判断各电压表的测量对象：电压表$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压；最后利用并联电路的电压规律解题，注意灯泡亮度是干扰条件，与电压无关。
【解析】闭合开关S后，$\mathrm{L}_1$和$\mathrm{L}_2$并联。电压表$\mathrm{V}$并联在电源两端，测量电源电压；电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此$U_\mathrm{V}=U_{\mathrm{V}1}=U_{\mathrm{V}2}$。已知电压表$\mathrm{V}_2$的示数为6V，所以电压表$\mathrm{V}_1$的示数为6V，电压表$\mathrm{V}$的示数也为6V。对照选项，A选项正确，B、C、D错误。
【答案】A
【知识点】并联电路电压规律；电压表的使用
【点评】本题考查并联电路的电压规律，核心是正确判断电路连接方式和电压表的测量对象，灯泡亮度为干扰条件，解题时需排除干扰，属于基础题型。
【难度系数】0.7
【解析】闭合开关S后，$\mathrm{L}_1$和$\mathrm{L}_2$并联。电压表$\mathrm{V}$并联在电源两端，测量电源电压；电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此$U_\mathrm{V}=U_{\mathrm{V}1}=U_{\mathrm{V}2}$。已知电压表$\mathrm{V}_2$的示数为6V，所以电压表$\mathrm{V}_1$的示数为6V，电压表$\mathrm{V}$的示数也为6V。对照选项，A选项正确，B、C、D错误。
【答案】A
【知识点】并联电路电压规律；电压表的使用
【点评】本题考查并联电路的电压规律，核心是正确判断电路连接方式和电压表的测量对象，灯泡亮度为干扰条件，解题时需排除干扰，属于基础题型。
【难度系数】0.7
5. 如图所示是探究并联电路中电流的关系的电路图.$L_1$与$L_2$是两个不同规格的小灯泡,闭合开关后,通过a、b、c、d四处电流的大小关系正确的是 (
A.$I_a = I_b$
B.$I_a = I_c$
C.$I_c = I_b$
D.$I_a = I_d$
D
)A.$I_a = I_b$
B.$I_a = I_c$
C.$I_c = I_b$
D.$I_a = I_d$
答案
5. D
解析
【分析】首先识别电路结构：L₁与L₂并联，a点和d点均位于干路，b点是L₁所在支路的电流，c点是L₂所在支路的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，且同一干路的电流大小处处相等，据此分析各选项的电流关系。
【解析】由电路图可知，L₁与L₂并联，a、d两点在干路，b为L₁支路电流，c为L₂支路电流。根据并联电路电流特点：干路电流等于各支路电流之和，即$I_a = I_b + I_c$，且干路中各点电流大小相等，因此$I_a = I_d$。
对选项逐一分析：
A选项：$I_a$是干路电流，$I_b$是支路电流，由$I_a = I_b + I_c$可知$I_a ＞ I_b$，A错误；
B选项：同理，$I_a = I_b + I_c$，则$I_a ＞ I_c$，B错误；
C选项：L₁与L₂是不同规格的小灯泡，电阻不同，并联时电压相等，根据$I=\frac{U}{R}$，支路电流$I_b≠I_c$，C错误；
D选项：a、d都在干路，干路电流处处相等，故$I_a = I_d$，D正确。
【答案】D
【知识点】并联电路电流规律；电路识别
【点评】本题考查并联电路的电流规律，核心是区分干路与支路，理解干路电流和支路电流的关系，属于基础题型。
【难度系数】0.6
【解析】由电路图可知，L₁与L₂并联，a、d两点在干路，b为L₁支路电流，c为L₂支路电流。根据并联电路电流特点：干路电流等于各支路电流之和，即$I_a = I_b + I_c$，且干路中各点电流大小相等，因此$I_a = I_d$。
对选项逐一分析：
A选项：$I_a$是干路电流，$I_b$是支路电流，由$I_a = I_b + I_c$可知$I_a ＞ I_b$，A错误；
B选项：同理，$I_a = I_b + I_c$，则$I_a ＞ I_c$，B错误；
C选项：L₁与L₂是不同规格的小灯泡，电阻不同，并联时电压相等，根据$I=\frac{U}{R}$，支路电流$I_b≠I_c$，C错误；
D选项：a、d都在干路，干路电流处处相等，故$I_a = I_d$，D正确。
【答案】D
【知识点】并联电路电流规律；电路识别
【点评】本题考查并联电路的电流规律，核心是区分干路与支路，理解干路电流和支路电流的关系，属于基础题型。
【难度系数】0.6
6.在如图所示的电路中，电源电压保持不变，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，两灯都发光，当把开关$\mathrm{S}_2$断开时，灯泡$\mathrm{L}_2$的亮度及电流表示数变化的情况正确的是（
A.$\mathrm{L}_2$变亮
B.$\mathrm{L}_2$变暗
C.电流表的示数不变
D.电流表的示数变小
D
）A.$\mathrm{L}_2$变亮
B.$\mathrm{L}_2$变暗
C.电流表的示数不变
D.电流表的示数变小
答案
6. D
解析
【分析】首先明确开关闭合时的电路结构：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测量干路电流，此时$\mathrm{L}_2$两端电压等于电源电压；断开$\mathrm{S}_2$后，电路变为只有$\mathrm{L}_2$的简单电路，电流表仅测量通过$\mathrm{L}_2$的电流。接下来分析：$\mathrm{L}_2$的亮度由实际功率决定，其两端电压始终等于电源电压、电阻不变，故实际功率不变，亮度不变；电流表原来测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，断开$\mathrm{S}_2$后仅测$\mathrm{L}_2$的电流，因此电流表示数变小。
【解析】
1. 闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，根据并联电路电压规律，$\mathrm{L}_2$两端电压等于电源电压$U$，此时干路电流$I=I_1+I_2$（$I_1$为通过$\mathrm{L}_1$的电流，$I_2=\frac{U}{R_2}$为通过$\mathrm{L}_2$的电流）。
2. 断开$\mathrm{S}_2$后，电路为$\mathrm{L}_2$的简单电路，电流表测通过$\mathrm{L}_2$的电流，此时电流$I'=I_2=\frac{U}{R_2}$。
3. 分析$\mathrm{L}_2$亮度：由$P=\frac{U^2}{R}$，$\mathrm{L}_2$的$U$和$R_2$均不变，实际功率不变，故亮度不变，排除A、B选项。
4. 分析电流表示数：原来干路电流$I=I_1+I_2$，现在电流$I'=I_2$，因此$I'＜I$，电流表示数变小，排除C选项，正确答案为D。
【答案】D
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的动态分析，核心是明确开关通断前后电路的连接方式，结合并联电路的规律分析物理量变化，属于电路基础题，需掌握基本的电路分析方法。
【难度系数】0.6
【解析】
1. 闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，根据并联电路电压规律，$\mathrm{L}_2$两端电压等于电源电压$U$，此时干路电流$I=I_1+I_2$（$I_1$为通过$\mathrm{L}_1$的电流，$I_2=\frac{U}{R_2}$为通过$\mathrm{L}_2$的电流）。
2. 断开$\mathrm{S}_2$后，电路为$\mathrm{L}_2$的简单电路，电流表测通过$\mathrm{L}_2$的电流，此时电流$I'=I_2=\frac{U}{R_2}$。
3. 分析$\mathrm{L}_2$亮度：由$P=\frac{U^2}{R}$，$\mathrm{L}_2$的$U$和$R_2$均不变，实际功率不变，故亮度不变，排除A、B选项。
4. 分析电流表示数：原来干路电流$I=I_1+I_2$，现在电流$I'=I_2$，因此$I'＜I$，电流表示数变小，排除C选项，正确答案为D。
【答案】D
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的动态分析，核心是明确开关通断前后电路的连接方式，结合并联电路的规律分析物理量变化，属于电路基础题，需掌握基本的电路分析方法。
【难度系数】0.6
7.家中一盏灯的工作电流是0.3A，电热水壶的工作电流是3A，电冰箱的工作电流是1A，它们同时工作时，干路的电流是
4.3
A，家中为这些用电器供电的电压是220
V.答案
7. 4.3 220
解析
【分析】
家庭电路中的用电器为并联连接，根据并联电路的电流规律，干路电流等于各支路电流之和，因此只需将三个用电器的工作电流相加即可得到干路电流；此外，我国家庭电路的供电电压是固定的常识值，需准确记忆。
【解析】
1. 计算干路电流：由于家庭电路中各用电器并联，并联电路干路电流等于各支路电流之和，因此干路电流$ I = I_{灯} + I_{壶} + I_{冰箱} = 0.3A + 3A + 1A = 4.3A $；
2. 确定供电电压：我国家庭电路的标准供电电压为220V，因此供电电压是220V。
【答案】
4.3；220
【知识点】
并联电路的电流规律；家庭电路电压
【点评】
本题结合生活中的用电器考查基础物理知识，涉及并联电路电流规律和家庭电路电压的识记，属于简单的应用类题目，难度较低。
【难度系数】
0.9
家庭电路中的用电器为并联连接，根据并联电路的电流规律，干路电流等于各支路电流之和，因此只需将三个用电器的工作电流相加即可得到干路电流；此外，我国家庭电路的供电电压是固定的常识值，需准确记忆。
【解析】
1. 计算干路电流：由于家庭电路中各用电器并联，并联电路干路电流等于各支路电流之和，因此干路电流$ I = I_{灯} + I_{壶} + I_{冰箱} = 0.3A + 3A + 1A = 4.3A $；
2. 确定供电电压：我国家庭电路的标准供电电压为220V，因此供电电压是220V。
【答案】
4.3；220
【知识点】
并联电路的电流规律；家庭电路电压
【点评】
本题结合生活中的用电器考查基础物理知识，涉及并联电路电流规律和家庭电路电压的识记，属于简单的应用类题目，难度较低。
【难度系数】
0.9
