7 如图所示的电路中，电源电压为U，闭合开关S后，L₁两端的电压为U₁，L₂两端的电压为U₂。此时，若L₁短路（其他正常），则电压表的示数为
0
；若L₂短路（其他正常），则电压表的示数为U
；若L₁断路（其他正常），则电压表的示数为U
。答案
7. 0 U U
解析
【分析】
首先明确电路结构：开关闭合后，L₁与L₂串联，电压表并联在L₁两端，测量L₁两端的电压。接下来分三种故障情况分析：
1. L₁短路时，短路的用电器两端电压为0，电压表测短路的L₁两端电压，示数为0；
2. L₂短路时，L₂相当于导线，电压表两端直接连接电源正负极，测量电源电压；
3. L₁断路时，电压表串联在电路中，因电压表内阻极大，分得几乎全部电源电压，示数等于电源电压。
【解析】
1. 当L₁短路时，L₁相当于导线，其两端电压为0，电压表并联在L₁两端，因此电压表示数为0；
2. 当L₂短路时，L₂相当于导线，此时电压表的两个接线柱分别通过导线与电源正、负极连通，电压表测量电源电压，故示数为U；
3. 当L₁断路时，电路中电流几乎为0，L₂两端电压可忽略，电压表串联在电路中，其内阻极大，分得的电压等于电源电压，因此示数为U。
【答案】
0；U；U
【知识点】
电路故障分析、电压表的使用、串联电路电压规律
【点评】
本题为电学基础题型，考查电路故障中电压表示数的判断，需明确电压表的测量对象，结合短路、断路的电路特点分析，掌握此类题型的分析方法即可解答。
【难度系数】
0.4
首先明确电路结构：开关闭合后，L₁与L₂串联，电压表并联在L₁两端，测量L₁两端的电压。接下来分三种故障情况分析：
1. L₁短路时，短路的用电器两端电压为0，电压表测短路的L₁两端电压，示数为0；
2. L₂短路时，L₂相当于导线，电压表两端直接连接电源正负极，测量电源电压；
3. L₁断路时，电压表串联在电路中，因电压表内阻极大，分得几乎全部电源电压，示数等于电源电压。
【解析】
1. 当L₁短路时，L₁相当于导线，其两端电压为0，电压表并联在L₁两端，因此电压表示数为0；
2. 当L₂短路时，L₂相当于导线，此时电压表的两个接线柱分别通过导线与电源正、负极连通，电压表测量电源电压，故示数为U；
3. 当L₁断路时，电路中电流几乎为0，L₂两端电压可忽略，电压表串联在电路中，其内阻极大，分得的电压等于电源电压，因此示数为U。
【答案】
0；U；U
【知识点】
电路故障分析、电压表的使用、串联电路电压规律
【点评】
本题为电学基础题型，考查电路故障中电压表示数的判断，需明确电压表的测量对象，结合短路、断路的电路特点分析，掌握此类题型的分析方法即可解答。
【难度系数】
0.4
8 在如图所示的电路中，闭合开关S后，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为0.38 A和0.7 A，电压表的示数为4.5 V，则灯$\mathrm{L}_1$、$\mathrm{L}_2$中的电流分别为
0.38
A和0.32
A，$\mathrm{L}_1$两端的电压为4.5
V，电源电压为4.5
V。答案
8. 0.38 0.32 4.5 4.5
解析
【分析】首先明确电路连接方式：L₁与L₂为并联电路；再判断电表测量对象：电流表A₁与L₁串联，测L₁的电流；电流表A₂在干路，测电路总电流；电压表并联在L₂两端，测支路电压。结合并联电路的电流、电压规律即可计算各物理量。
【解析】1. 电流计算：并联电路中，干路电流等于各支路电流之和。已知A₁测L₁的电流，故L₁的电流I₁=0.38A；A₂测总电流I=0.7A，因此L₂的电流I₂=I - I₁=0.7A - 0.38A=0.32A。2. 电压计算：并联电路中各支路电压相等，且等于电源电压。电压表测L₂两端电压为4.5V，所以L₁两端电压U₁=4.5V，电源电压U=4.5V。
【答案】0.38；0.32；4.5；4.5
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表使用
【点评】本题考查并联电路的基本规律，关键是正确判断电表的测量对象，属于基础电路应用题，难度较低。
【难度系数】0.7
【解析】1. 电流计算：并联电路中，干路电流等于各支路电流之和。已知A₁测L₁的电流，故L₁的电流I₁=0.38A；A₂测总电流I=0.7A，因此L₂的电流I₂=I - I₁=0.7A - 0.38A=0.32A。2. 电压计算：并联电路中各支路电压相等，且等于电源电压。电压表测L₂两端电压为4.5V，所以L₁两端电压U₁=4.5V，电源电压U=4.5V。
【答案】0.38；0.32；4.5；4.5
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表使用
【点评】本题考查并联电路的基本规律，关键是正确判断电表的测量对象，属于基础电路应用题，难度较低。
【难度系数】0.7
9 如图所示电路中，电源电压不变，当开关S断开时，电压表V₁的示数为5 V，电压表V₂的示数为7 V；当开关S闭合时，电压表V₁的示数为9 V，电压表V₂的示数为5.4 V。电源电压为
9
V；开关S断开时，灯L₁两端的电压为3
V；开关S闭合时，灯L₁两端的电压为5.4
V。答案
9. 9 3 5.4
解析
【分析】首先分析开关S闭合和断开时的电路结构，明确电压表的测量对象：当S闭合时，L₃被短路，L₁与L₂串联，电压表V₁测电源电压，电压表V₂测L₁两端电压；当S断开时，L₁、L₂、L₃串联，电压表V₁测L₁和L₂的总电压，电压表V₂测L₁和L₃的总电压。再根据串联电路“总电压等于各部分电压之和”的规律，结合题目给出的电压值，计算电源电压和不同状态下L₁两端的电压。
【解析】1. 开关S闭合时：L₃被短路，电路为L₁与L₂串联，电压表V₁并联在电源两端，因此电源电压U = U_V₁ = 9V；电压表V₂并联在L₁两端，所以此时L₁两端的电压U₁' = U_V₂ = 5.4V。2. 开关S断开时：L₁、L₂、L₃串联，根据串联电路电压规律：总电压U = U₁ + U₂ + U₃ = 9V；电压表V₁测L₁和L₂的总电压，即U₁ + U₂ = 5V；电压表V₂测L₁和L₃的总电压，即U₁ + U₃ = 7V；联立三个式子，解得开关S断开时L₁两端的电压：U₁ = (U₁+U₂)+(U₁+U₃)-U = 5V +7V -9V =3V。
【答案】9；3；5.4
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压规律，核心是正确分析开关不同状态下的电路结构和电压表的测量对象，属于基础电路分析题，需理清元件连接关系与电压表测量范围。
【难度系数】0.4
【解析】1. 开关S闭合时：L₃被短路，电路为L₁与L₂串联，电压表V₁并联在电源两端，因此电源电压U = U_V₁ = 9V；电压表V₂并联在L₁两端，所以此时L₁两端的电压U₁' = U_V₂ = 5.4V。2. 开关S断开时：L₁、L₂、L₃串联，根据串联电路电压规律：总电压U = U₁ + U₂ + U₃ = 9V；电压表V₁测L₁和L₂的总电压，即U₁ + U₂ = 5V；电压表V₂测L₁和L₃的总电压，即U₁ + U₃ = 7V；联立三个式子，解得开关S断开时L₁两端的电压：U₁ = (U₁+U₂)+(U₁+U₃)-U = 5V +7V -9V =3V。
【答案】9；3；5.4
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压规律，核心是正确分析开关不同状态下的电路结构和电压表的测量对象，属于基础电路分析题，需理清元件连接关系与电压表测量范围。
【难度系数】0.4
10 [2025 泗阳期末]在实验室，小乔发现一个电流表有两个量程，大量程是0～9 A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则电流表的小量程为 （
A.0～0.6 A
B.0～1 A
C.0～6 A
D.0～3 A
D
）A.0～0.6 A
B.0～1 A
C.0～6 A
D.0～3 A
答案
10. D
解析
【分析】
同一电路中两次测量的电流大小相等，需先根据大量程（0～9A）和甲图指针位置算出电路电流，再结合乙图指针位置推导小量程。
【解析】
1. 计算大量程下的电流：大量程为0～9A，刻度盘共30个小格，因此分度值为 $ \frac{9A}{30}=0.3A $。甲图指针指向第5小格，电路电流 $ I=5×0.3A=1.5A $。
2. 推导小量程：改用小量程接入同一电路，电流仍为1.5A，乙图指针指向15小格，小量程分度值为 $ \frac{1.5A}{15}=0.1A $，小量程总30小格，最大测量值为 $ 30×0.1A=3A $，即小量程为0～3A。
【答案】
D
【知识点】
电流表量程、电流测量
【点评】
本题利用同一电路电流相等的特点，结合电流表读数方法推导未知量程，需掌握分度值计算和量程换算逻辑。
【难度系数】
0.5
同一电路中两次测量的电流大小相等，需先根据大量程（0～9A）和甲图指针位置算出电路电流，再结合乙图指针位置推导小量程。
【解析】
1. 计算大量程下的电流：大量程为0～9A，刻度盘共30个小格，因此分度值为 $ \frac{9A}{30}=0.3A $。甲图指针指向第5小格，电路电流 $ I=5×0.3A=1.5A $。
2. 推导小量程：改用小量程接入同一电路，电流仍为1.5A，乙图指针指向15小格，小量程分度值为 $ \frac{1.5A}{15}=0.1A $，小量程总30小格，最大测量值为 $ 30×0.1A=3A $，即小量程为0～3A。
【答案】
D
【知识点】
电流表量程、电流测量
【点评】
本题利用同一电路电流相等的特点，结合电流表读数方法推导未知量程，需掌握分度值计算和量程换算逻辑。
【难度系数】
0.5
11 如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,图乙为电流表$\mathrm{A}_{1}$指针的位置,如果电流表$\mathrm{A}_{2}$的读数是$0.6\ \mathrm{A}$,那么下列说法错误的是 (
A.电流表$\mathrm{A}_{1}$的读数是$0.3\ \mathrm{A}$
B.灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.电流表$\mathrm{A}_{1}$一定连接“−”“3”接线柱
D.通过灯$\mathrm{L}_{1}$的电流为$0.9\ \mathrm{A}$
A
)A.电流表$\mathrm{A}_{1}$的读数是$0.3\ \mathrm{A}$
B.灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.电流表$\mathrm{A}_{1}$一定连接“−”“3”接线柱
D.通过灯$\mathrm{L}_{1}$的电流为$0.9\ \mathrm{A}$
答案
11. A
解析
【分析】
首先分析电路结构：由图甲可知，闭合开关后，电流从电源正极流出，经电流表$\mathrm{A}_{1}$后分为两条支路，一条经过灯泡$\mathrm{L}_{1}$，另一条经过电流表$\mathrm{A}_{2}$和灯泡$\mathrm{L}_{2}$，再汇合经开关$\mathrm{S}$回到电源负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$为并联电路；其中电流表$\mathrm{A}_{1}$测干路电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流。已知$\mathrm{A}_{2}$读数为$0.6\ \mathrm{A}$，根据并联电路电流规律（干路电流等于各支路电流之和），干路电流一定大于支路电流，据此判断$\mathrm{A}_{1}$的量程，再结合指针位置计算其示数，进而分析各选项。
【解析】
1. 电路连接判断：由上述分析可知，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，故B选项说法正确。
2. 电流表$\mathrm{A}_{1}$的量程判断：并联电路中干路电流$I = I_1 + I_2$，已知$I_2=0.6\ \mathrm{A}$，因此干路电流$I＞0.6\ \mathrm{A}$，所以$\mathrm{A}_{1}$需选用$0∼3\ \mathrm{A}$量程（若选$0∼0.6\ \mathrm{A}$量程，最大示数为$0.6\ \mathrm{A}$，无法满足干路电流大于$0.6\ \mathrm{A}$的要求），即$\mathrm{A}_{1}$连接“$-$”“$3$”接线柱，故C选项说法正确。
3. 电流表$\mathrm{A}_{1}$的示数计算：$\mathrm{A}_{1}$选用$0∼3\ \mathrm{A}$量程，分度值为$0.1\ \mathrm{A}$，由图乙指针位置可知，其示数为$1.5\ \mathrm{A}$，因此A选项中“$\mathrm{A}_{1}$读数是$0.3\ \mathrm{A}$”的说法错误。
4. 通过$\mathrm{L}_{1}$的电流计算：根据并联电路电流规律，通过$\mathrm{L}_{1}$的电流$I_1 = I - I_2 = 1.5\ \mathrm{A} - 0.6\ \mathrm{A} = 0.9\ \mathrm{A}$，故D选项说法正确。
【答案】
A
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流规律及电流表的使用，核心是正确判断电路连接方式和电流表的测量对象，需注意干路电流大于支路电流，以此确定电流表量程，避免读数错误，属于基础题型。
【难度系数】
0.5
首先分析电路结构：由图甲可知，闭合开关后，电流从电源正极流出，经电流表$\mathrm{A}_{1}$后分为两条支路，一条经过灯泡$\mathrm{L}_{1}$，另一条经过电流表$\mathrm{A}_{2}$和灯泡$\mathrm{L}_{2}$，再汇合经开关$\mathrm{S}$回到电源负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$为并联电路；其中电流表$\mathrm{A}_{1}$测干路电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流。已知$\mathrm{A}_{2}$读数为$0.6\ \mathrm{A}$，根据并联电路电流规律（干路电流等于各支路电流之和），干路电流一定大于支路电流，据此判断$\mathrm{A}_{1}$的量程，再结合指针位置计算其示数，进而分析各选项。
【解析】
1. 电路连接判断：由上述分析可知，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，故B选项说法正确。
2. 电流表$\mathrm{A}_{1}$的量程判断：并联电路中干路电流$I = I_1 + I_2$，已知$I_2=0.6\ \mathrm{A}$，因此干路电流$I＞0.6\ \mathrm{A}$，所以$\mathrm{A}_{1}$需选用$0∼3\ \mathrm{A}$量程（若选$0∼0.6\ \mathrm{A}$量程，最大示数为$0.6\ \mathrm{A}$，无法满足干路电流大于$0.6\ \mathrm{A}$的要求），即$\mathrm{A}_{1}$连接“$-$”“$3$”接线柱，故C选项说法正确。
3. 电流表$\mathrm{A}_{1}$的示数计算：$\mathrm{A}_{1}$选用$0∼3\ \mathrm{A}$量程，分度值为$0.1\ \mathrm{A}$，由图乙指针位置可知，其示数为$1.5\ \mathrm{A}$，因此A选项中“$\mathrm{A}_{1}$读数是$0.3\ \mathrm{A}$”的说法错误。
4. 通过$\mathrm{L}_{1}$的电流计算：根据并联电路电流规律，通过$\mathrm{L}_{1}$的电流$I_1 = I - I_2 = 1.5\ \mathrm{A} - 0.6\ \mathrm{A} = 0.9\ \mathrm{A}$，故D选项说法正确。
【答案】
A
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电流规律及电流表的使用，核心是正确判断电路连接方式和电流表的测量对象，需注意干路电流大于支路电流，以此确定电流表量程，避免读数错误，属于基础题型。
【难度系数】
0.5
12 如图所示电路，开关闭合后$\mathrm{L}_1$、$\mathrm{L}_2$两灯均发光，以下说法正确的是 （
A.电流表A的示数一定等于$\mathrm{A}_1$的示数
B.电流表A的示数一定等于$\mathrm{A}_1$示数的2倍
C.电压表V的示数一定小于$\mathrm{V}_1$的示数
D.电压表V的示数一定等于$\mathrm{V}_1$的示数
D
）A.电流表A的示数一定等于$\mathrm{A}_1$的示数
B.电流表A的示数一定等于$\mathrm{A}_1$示数的2倍
C.电压表V的示数一定小于$\mathrm{V}_1$的示数
D.电压表V的示数一定等于$\mathrm{V}_1$的示数
答案
12. D
解析
【分析】首先分析电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$为并联电路。电流表$\mathrm{A}$在干路，测量电路总电流；电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流。电压表$\mathrm{V}$并联在电源两端，测量电源电压；电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$两端的电压。结合并联电路的电流、电压规律，逐一分析选项即可。
【解析】根据并联电路的规律：①电流规律：干路电流等于各支路电流之和，因此电流表$\mathrm{A}$的示数（干路电流）大于电流表$\mathrm{A}_1$的示数（$\mathrm{L}_1$支路电流），且只有当$\mathrm{L}_1$、$\mathrm{L}_2$规格完全相同时，$\mathrm{A}$的示数才等于$\mathrm{A}_1$示数的2倍，故A、B错误；②电压规律：各支路两端电压相等，都等于电源电压，因此电压表$\mathrm{V}$的示数（电源电压）等于电压表$\mathrm{V}_1$的示数（$\mathrm{L}_1$两端电压），故C错误，D正确。
【答案】D
【知识点】并联电路的电流规律、并联电路的电压规律、电流表与电压表的使用
【点评】本题考查并联电路的基本规律，核心是明确各电表的测量对象，属于电路基础题，难度较低，只要掌握并联电路的电流、电压特点即可正确解答。
【难度系数】0.3
【解析】根据并联电路的规律：①电流规律：干路电流等于各支路电流之和，因此电流表$\mathrm{A}$的示数（干路电流）大于电流表$\mathrm{A}_1$的示数（$\mathrm{L}_1$支路电流），且只有当$\mathrm{L}_1$、$\mathrm{L}_2$规格完全相同时，$\mathrm{A}$的示数才等于$\mathrm{A}_1$示数的2倍，故A、B错误；②电压规律：各支路两端电压相等，都等于电源电压，因此电压表$\mathrm{V}$的示数（电源电压）等于电压表$\mathrm{V}_1$的示数（$\mathrm{L}_1$两端电压），故C错误，D正确。
【答案】D
【知识点】并联电路的电流规律、并联电路的电压规律、电流表与电压表的使用
【点评】本题考查并联电路的基本规律，核心是明确各电表的测量对象，属于电路基础题，难度较低，只要掌握并联电路的电流、电压特点即可正确解答。
【难度系数】0.3

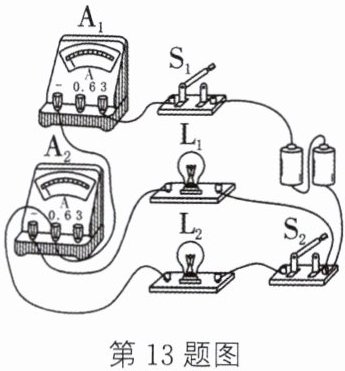

13 如图所示的电路中，电源电压保持不变，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数分别为$1.2\ \mathrm{A}$和$0.3\ \mathrm{A}$，小灯泡$\mathrm{L}_{2}$比$\mathrm{L}_{1}$更亮，下列分析正确的是（
A.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$两端的电压大于$\mathrm{L}_{1}$两端的电压
B.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，通过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流分别为$0.3\ \mathrm{A}$和$0.9\ \mathrm{A}$
C.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，若$\mathrm{L}_{2}$断路，则$\mathrm{L}_{1}$不发光
D.只闭合$\mathrm{S}_{1}$时，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数均为$0.9\ \mathrm{A}$
B
）A.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$两端的电压大于$\mathrm{L}_{1}$两端的电压
B.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，通过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流分别为$0.3\ \mathrm{A}$和$0.9\ \mathrm{A}$
C.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，若$\mathrm{L}_{2}$断路，则$\mathrm{L}_{1}$不发光
D.只闭合$\mathrm{S}_{1}$时，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数均为$0.9\ \mathrm{A}$
答案
13. B
解析
【分析】
要解决此题，需先明确电路连接方式：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{1}$支路的电流。根据并联电路“干路电流等于各支路电流之和”的规律，结合已知电流值计算各支路电流，再逐一分析选项判断对错。
【解析】
闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，$\mathrm{A}_{1}$测干路电流（$I_{\mathrm{总}}=1.2\ \mathrm{A}$），$\mathrm{A}_{2}$测$\mathrm{L}_{1}$的电流（$I_{1}=0.3\ \mathrm{A}$）。根据并联电路电流规律$I_{\mathrm{总}}=I_{1}+I_{2}$，可得通过$\mathrm{L}_{2}$的电流$I_{2}=I_{\mathrm{总}}-I_{1}=1.2\ \mathrm{A}-0.3\ \mathrm{A}=0.9\ \mathrm{A}$。
选项A：并联电路各支路两端电压相等，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端电压相等，A错误；
选项B：通过$\mathrm{L}_{1}$的电流为$0.3\ \mathrm{A}$，通过$\mathrm{L}_{2}$的电流为$0.9\ \mathrm{A}$，与计算结果一致，B正确；
选项C：并联电路各支路独立工作、互不影响，若$\mathrm{L}_{2}$断路，$\mathrm{L}_{1}$支路仍通路，$\mathrm{L}_{1}$会发光，C错误；
选项D：只闭合$\mathrm{S}_{1}$时，$\mathrm{S}_{2}$断开，整个电路断路，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$示数均为$0$，D错误。
【答案】
B
【知识点】
并联电路电流规律、电流表使用
【点评】
本题考查并联电路的基本规律，关键是正确分析电路连接方式和电流表的测量对象，属于基础电路分析题，需掌握并联电路的电流、电压特点。
【难度系数】
0.3
要解决此题，需先明确电路连接方式：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{1}$支路的电流。根据并联电路“干路电流等于各支路电流之和”的规律，结合已知电流值计算各支路电流，再逐一分析选项判断对错。
【解析】
闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，$\mathrm{A}_{1}$测干路电流（$I_{\mathrm{总}}=1.2\ \mathrm{A}$），$\mathrm{A}_{2}$测$\mathrm{L}_{1}$的电流（$I_{1}=0.3\ \mathrm{A}$）。根据并联电路电流规律$I_{\mathrm{总}}=I_{1}+I_{2}$，可得通过$\mathrm{L}_{2}$的电流$I_{2}=I_{\mathrm{总}}-I_{1}=1.2\ \mathrm{A}-0.3\ \mathrm{A}=0.9\ \mathrm{A}$。
选项A：并联电路各支路两端电压相等，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端电压相等，A错误；
选项B：通过$\mathrm{L}_{1}$的电流为$0.3\ \mathrm{A}$，通过$\mathrm{L}_{2}$的电流为$0.9\ \mathrm{A}$，与计算结果一致，B正确；
选项C：并联电路各支路独立工作、互不影响，若$\mathrm{L}_{2}$断路，$\mathrm{L}_{1}$支路仍通路，$\mathrm{L}_{1}$会发光，C错误；
选项D：只闭合$\mathrm{S}_{1}$时，$\mathrm{S}_{2}$断开，整个电路断路，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$示数均为$0$，D错误。
【答案】
B
【知识点】
并联电路电流规律、电流表使用
【点评】
本题考查并联电路的基本规律，关键是正确分析电路连接方式和电流表的测量对象，属于基础电路分析题，需掌握并联电路的电流、电压特点。
【难度系数】
0.3
