1 电路是用导线把电源、用电器、
开关
等元件连接起来组成的电流路径。实验室所用导线的材料通常是铜
。如果用导线直接将电源两极相连，就会造成短路
，损坏电源。答案
1. 开关 铜 短路
解析
【分析】这道题考查电路的基础知识点，需结合电路的组成、常见导线材料及电路故障的概念来解答。首先回忆电路的基本构成元件，再明确实验室导线的常用材料，最后理解电源短路的定义。
【解析】1. 电路是由电源、用电器、开关、导线等元件连接成的电流路径，故第一空填开关；2. 实验室导线需要导电性良好，常用铜作为材料，故第二空填铜；3. 用导线直接连接电源两极，电流不经过用电器，形成短路，会损坏电源，故第三空填短路。
【答案】开关 铜 短路
【知识点】电路组成、导体材料、电路故障
【点评】本题为电路基础概念的识记类题目，考查学生对电路核心知识点的掌握，难度较低。
【难度系数】0.9
【解析】1. 电路是由电源、用电器、开关、导线等元件连接成的电流路径，故第一空填开关；2. 实验室导线需要导电性良好，常用铜作为材料，故第二空填铜；3. 用导线直接连接电源两极，电流不经过用电器，形成短路，会损坏电源，故第三空填短路。
【答案】开关 铜 短路
【知识点】电路组成、导体材料、电路故障
【点评】本题为电路基础概念的识记类题目，考查学生对电路核心知识点的掌握，难度较低。
【难度系数】0.9
2 [2025宿城段考]如图所示，当$\mathrm{S}_1$、$\mathrm{S}_2$断开时，能亮的灯是
L₁、L₃
；当$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，能亮的灯是L₂、L₃
，它们是并
(串/并)联的；当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，能亮的灯是L₃
。答案
2. L₁、L₃ L₂、L₃ 并 L₃
解析
【分析】要判断不同开关状态下的亮灯情况，需逐一分析电流路径，确定哪些用电器能形成闭合回路；需注意开关闭合时是否存在短路，以此判断用电器是否有电流通过。
【解析】
1. 当$\mathrm{S}_1$、$\mathrm{S}_2$断开时，电流从电源正极出发，依次经过$\mathrm{L}_3$、$\mathrm{L}_1$，回到电源负极，形成闭合回路，因此$\mathrm{L}_1$、$\mathrm{L}_3$有电流通过，能发光；$\mathrm{L}_2$所在支路因$\mathrm{S}_2$断开，无电流，不发光。
2. 当$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，$\mathrm{S}_1$闭合使$\mathrm{L}_1$被短路，电流不经过$\mathrm{L}_1$；电流从电源正极分为两条支路：一条经$\mathrm{S}_2$、$\mathrm{L}_2$，另一条经$\mathrm{L}_3$，汇合后经$\mathrm{S}_1$回到电源负极，因此$\mathrm{L}_2$、$\mathrm{L}_3$有电流通过，能发光，且它们两端分别连接电源正负极，属于并联。
3. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{S}_2$断开使$\mathrm{L}_2$支路不通，$\mathrm{S}_1$闭合使$\mathrm{L}_1$被短路，电流仅经$\mathrm{L}_3$、$\mathrm{S}_1$形成回路，因此只有$\mathrm{L}_3$有电流通过，能发光。
【答案】$\mathrm{L}_1$、$\mathrm{L}_3$；$\mathrm{L}_2$、$\mathrm{L}_3$；并；$\mathrm{L}_3$
【知识点】电路连接判断；通路与短路；串并联电路
【点评】本题通过开关状态变化考查电路动态分析，核心是正确识别电流路径，判断用电器是否接入电路，属于电路基础题，需掌握串并联电路的特点。
【难度系数】0.5
【解析】
1. 当$\mathrm{S}_1$、$\mathrm{S}_2$断开时，电流从电源正极出发，依次经过$\mathrm{L}_3$、$\mathrm{L}_1$，回到电源负极，形成闭合回路，因此$\mathrm{L}_1$、$\mathrm{L}_3$有电流通过，能发光；$\mathrm{L}_2$所在支路因$\mathrm{S}_2$断开，无电流，不发光。
2. 当$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，$\mathrm{S}_1$闭合使$\mathrm{L}_1$被短路，电流不经过$\mathrm{L}_1$；电流从电源正极分为两条支路：一条经$\mathrm{S}_2$、$\mathrm{L}_2$，另一条经$\mathrm{L}_3$，汇合后经$\mathrm{S}_1$回到电源负极，因此$\mathrm{L}_2$、$\mathrm{L}_3$有电流通过，能发光，且它们两端分别连接电源正负极，属于并联。
3. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{S}_2$断开使$\mathrm{L}_2$支路不通，$\mathrm{S}_1$闭合使$\mathrm{L}_1$被短路，电流仅经$\mathrm{L}_3$、$\mathrm{S}_1$形成回路，因此只有$\mathrm{L}_3$有电流通过，能发光。
【答案】$\mathrm{L}_1$、$\mathrm{L}_3$；$\mathrm{L}_2$、$\mathrm{L}_3$；并；$\mathrm{L}_3$
【知识点】电路连接判断；通路与短路；串并联电路
【点评】本题通过开关状态变化考查电路动态分析，核心是正确识别电流路径，判断用电器是否接入电路，属于电路基础题，需掌握串并联电路的特点。
【难度系数】0.5

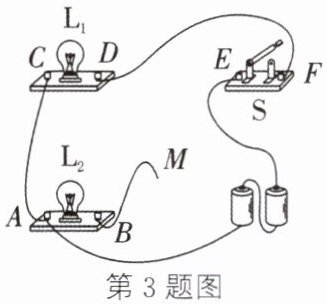

3 如图所示,要使$\mathrm{L}_1$和$\mathrm{L}_2$两灯并联,开关S同时控制两灯,则线头M应接在
D(或F)
(填字母)点上;要使$\mathrm{L}_1$和$\mathrm{L}_2$并联,开关S只控制$\mathrm{L}_1$,则线头M应接在E
(填字母)点上;如果将线头M接C点,那么闭合开关,不发光的灯是L₂
。答案
3. D(或F) E L₂
解析
【分析】
要解决本题，需掌握并联电路的特征（各用电器两端分别接电源两极，电流有多条独立路径）、开关的控制规律（干路开关控制所有用电器，支路开关仅控制所在支路），结合电路中各接线柱的连接情况分析：
1. 当要求$\mathrm{L}_1$、$\mathrm{L}_2$并联且开关$\mathrm{S}$同时控制两灯时，开关需在干路，电流经开关后要能同时供给$\mathrm{L}_1$和$\mathrm{L}_2$，因此线头$\mathrm{M}$应接$\mathrm{D}$或$\mathrm{F}$点；
2. 当要求$\mathrm{L}_1$、$\mathrm{L}_2$并联且开关$\mathrm{S}$只控制$\mathrm{L}_1$时，开关需在$\mathrm{L}_1$的支路，$\mathrm{L}_2$直接并联在电源两端，因此线头$\mathrm{M}$应接$\mathrm{E}$点；
3. 若线头$\mathrm{M}$接$\mathrm{C}$点，$\mathrm{L}_2$的两端被导线短路，闭合开关后$\mathrm{L}_2$无电流，不发光。
【解析】
1. 并联电路要求两灯两端都能接到电源两极，开关同时控制两灯说明开关在干路：电流路径为电源正极→开关$\mathrm{S}$→分支1→$\mathrm{L}_1$→电源负极，分支2→$\mathrm{L}_2$→电源负极。当$\mathrm{M}$接$\mathrm{D}$点时，$\mathrm{L}_2$的$\mathrm{B}$端与$\mathrm{L}_1$的$\mathrm{D}$端连通，电流从开关$\mathrm{S}$的$\mathrm{E}$端到$\mathrm{D}$后，分两路分别经$\mathrm{L}_1$（$\mathrm{C}$端回电源）和$\mathrm{L}_2$（$\mathrm{A}$端回电源），满足要求；接$\mathrm{F}$点同理，开关在干路，两灯并联。
2. 开关只控制$\mathrm{L}_1$说明开关在$\mathrm{L}_1$的支路，$\mathrm{L}_2$直接接电源：电流路径为电源正极→开关$\mathrm{S}$→$\mathrm{L}_1$→电源负极，$\mathrm{L}_2$直接从电源两极取电。当$\mathrm{M}$接$\mathrm{E}$点时，$\mathrm{L}_2$的$\mathrm{B}$端接开关的$\mathrm{E}$端，$\mathrm{L}_2$直接通过$\mathrm{A}$端和$\mathrm{E}$端接电源，开关仅控制$\mathrm{L}_1$，符合要求。
3. 若$\mathrm{M}$接$\mathrm{C}$点，$\mathrm{L}_2$的$\mathrm{B}$端与$\mathrm{L}_1$的$\mathrm{C}$端连通，$\mathrm{L}_2$的两端被导线（$\mathrm{M}-\mathrm{C}$）短路，电流不经过$\mathrm{L}_2$，因此闭合开关后$\mathrm{L}_2$不发光。
【答案】
D(或F)；E；$\mathrm{L}_2$
【知识点】
并联电路；开关的作用；电路连接
【点评】
本题考查并联电路的连接及开关的控制作用，是电路基础题，需理清干路、支路的区别，结合电流路径分析，难度适中。
【难度系数】
0.5
要解决本题，需掌握并联电路的特征（各用电器两端分别接电源两极，电流有多条独立路径）、开关的控制规律（干路开关控制所有用电器，支路开关仅控制所在支路），结合电路中各接线柱的连接情况分析：
1. 当要求$\mathrm{L}_1$、$\mathrm{L}_2$并联且开关$\mathrm{S}$同时控制两灯时，开关需在干路，电流经开关后要能同时供给$\mathrm{L}_1$和$\mathrm{L}_2$，因此线头$\mathrm{M}$应接$\mathrm{D}$或$\mathrm{F}$点；
2. 当要求$\mathrm{L}_1$、$\mathrm{L}_2$并联且开关$\mathrm{S}$只控制$\mathrm{L}_1$时，开关需在$\mathrm{L}_1$的支路，$\mathrm{L}_2$直接并联在电源两端，因此线头$\mathrm{M}$应接$\mathrm{E}$点；
3. 若线头$\mathrm{M}$接$\mathrm{C}$点，$\mathrm{L}_2$的两端被导线短路，闭合开关后$\mathrm{L}_2$无电流，不发光。
【解析】
1. 并联电路要求两灯两端都能接到电源两极，开关同时控制两灯说明开关在干路：电流路径为电源正极→开关$\mathrm{S}$→分支1→$\mathrm{L}_1$→电源负极，分支2→$\mathrm{L}_2$→电源负极。当$\mathrm{M}$接$\mathrm{D}$点时，$\mathrm{L}_2$的$\mathrm{B}$端与$\mathrm{L}_1$的$\mathrm{D}$端连通，电流从开关$\mathrm{S}$的$\mathrm{E}$端到$\mathrm{D}$后，分两路分别经$\mathrm{L}_1$（$\mathrm{C}$端回电源）和$\mathrm{L}_2$（$\mathrm{A}$端回电源），满足要求；接$\mathrm{F}$点同理，开关在干路，两灯并联。
2. 开关只控制$\mathrm{L}_1$说明开关在$\mathrm{L}_1$的支路，$\mathrm{L}_2$直接接电源：电流路径为电源正极→开关$\mathrm{S}$→$\mathrm{L}_1$→电源负极，$\mathrm{L}_2$直接从电源两极取电。当$\mathrm{M}$接$\mathrm{E}$点时，$\mathrm{L}_2$的$\mathrm{B}$端接开关的$\mathrm{E}$端，$\mathrm{L}_2$直接通过$\mathrm{A}$端和$\mathrm{E}$端接电源，开关仅控制$\mathrm{L}_1$，符合要求。
3. 若$\mathrm{M}$接$\mathrm{C}$点，$\mathrm{L}_2$的$\mathrm{B}$端与$\mathrm{L}_1$的$\mathrm{C}$端连通，$\mathrm{L}_2$的两端被导线（$\mathrm{M}-\mathrm{C}$）短路，电流不经过$\mathrm{L}_2$，因此闭合开关后$\mathrm{L}_2$不发光。
【答案】
D(或F)；E；$\mathrm{L}_2$
【知识点】
并联电路；开关的作用；电路连接
【点评】
本题考查并联电路的连接及开关的控制作用，是电路基础题，需理清干路、支路的区别，结合电流路径分析，难度适中。
【难度系数】
0.5
4 新情境 科技成就 [2026 泗洪模拟]马年春晚中，人形机器人“齐天大圣”的灯光效果惊艳全场，其灯光控制需满足以下要求：闭合开关S₁，机器人的面部亮起（用L₁表示）；再闭合开关S₂，手中的金箍棒发光（用L₂表示）。下列电路图符合设计要求的是（
A
）答案
4. A
解析
【分析】
要选出符合要求的电路图，需紧扣题目条件：①闭合开关S₁时，仅L₁发光；②再闭合开关S₂时，L₂也发光。解题思路是逐一分析各选项的电流路径，判断开关闭合后用电器的工作情况，确保满足题目要求，同时排除短路等故障电路。
【解析】
逐一分析各选项：
选项A：闭合S₁时，电流路径为电源正极→S₁→L₁→电源负极，仅L₁发光；再闭合S₂时，L₂所在支路接通，电流路径为电源正极→S₁→S₂→L₂→电源负极，此时L₂发光，完全符合题目要求。
选项B：电路为L₁、L₂串联，需同时闭合S₁、S₂两开关，两灯才会同时发光，不满足“闭合S₁仅L₁亮，再闭合S₂L₂亮”的要求。
选项C：闭合S₁时，电流路径为电源正极→S₁→L₂→电源负极，仅L₂发光；再闭合S₂时，L₁所在支路接通，L₁发光，灯的发光顺序与题目要求相反，不符合。
选项D：闭合S₁时，L₁、L₂串联同时发光；再闭合S₂时，会造成L₁短路，不符合电路安全要求，也不满足题目条件。
综上，只有选项A符合设计要求。
【答案】
A
【知识点】
电路连接、开关的作用
【点评】
本题结合实际情境考查电路分析，核心是明确开关对用电器的控制逻辑，需通过梳理电流路径判断用电器的工作状态，属于基础电路应用题目，难度适中。
【难度系数】
0.4
要选出符合要求的电路图，需紧扣题目条件：①闭合开关S₁时，仅L₁发光；②再闭合开关S₂时，L₂也发光。解题思路是逐一分析各选项的电流路径，判断开关闭合后用电器的工作情况，确保满足题目要求，同时排除短路等故障电路。
【解析】
逐一分析各选项：
选项A：闭合S₁时，电流路径为电源正极→S₁→L₁→电源负极，仅L₁发光；再闭合S₂时，L₂所在支路接通，电流路径为电源正极→S₁→S₂→L₂→电源负极，此时L₂发光，完全符合题目要求。
选项B：电路为L₁、L₂串联，需同时闭合S₁、S₂两开关，两灯才会同时发光，不满足“闭合S₁仅L₁亮，再闭合S₂L₂亮”的要求。
选项C：闭合S₁时，电流路径为电源正极→S₁→L₂→电源负极，仅L₂发光；再闭合S₂时，L₁所在支路接通，L₁发光，灯的发光顺序与题目要求相反，不符合。
选项D：闭合S₁时，L₁、L₂串联同时发光；再闭合S₂时，会造成L₁短路，不符合电路安全要求，也不满足题目条件。
综上，只有选项A符合设计要求。
【答案】
A
【知识点】
电路连接、开关的作用
【点评】
本题结合实际情境考查电路分析，核心是明确开关对用电器的控制逻辑，需通过梳理电流路径判断用电器的工作状态，属于基础电路应用题目，难度适中。
【难度系数】
0.4

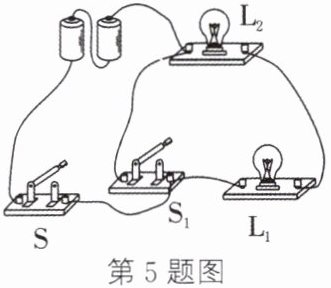

5 如图所示的实物电路中，当开关都闭合后，会出现短路现象。只改动一根导线，使两灯并联，开关S控制干路，S₁控制灯L₂。在需改动的导线上画“×”，并画出正确接法。
答案
5. 如图所示
解析
【分析】
要解决这个问题，需明确题目要求：两灯并联，开关S控制干路，S₁控制灯L₂。首先观察原电路，发现存在短路现象，需调整导线使电流分为两条独立支路，分别经过L₁和S₁与L₂，最终汇合回到电源负极，同时保证开关的控制作用。
【解析】
1. 原电路的短路原因：电源正极直接通过导线连接到L₂，导致电流不经过用电器直接连通，形成短路。
2. 调整导线：将连接电源正极与L₂左端的导线（需改动的导线）画“×”，改接到开关S₁的右端接线柱。此时电流路径为：电源正极→开关S→分支1：L₁→电源负极；分支2：S₁→L₂→电源负极，满足两灯并联，S控制干路，S₁控制L₂的要求。
【答案】
【知识点】
并联电路、电路连接、短路现象
【点评】
本题考查电路的连接与故障排查，需结合并联电路的特点调整导线，是基础电路操作题，重点考查对电路控制关系的理解。
【难度系数】
0.5
要解决这个问题，需明确题目要求：两灯并联，开关S控制干路，S₁控制灯L₂。首先观察原电路，发现存在短路现象，需调整导线使电流分为两条独立支路，分别经过L₁和S₁与L₂，最终汇合回到电源负极，同时保证开关的控制作用。
【解析】
1. 原电路的短路原因：电源正极直接通过导线连接到L₂，导致电流不经过用电器直接连通，形成短路。
2. 调整导线：将连接电源正极与L₂左端的导线（需改动的导线）画“×”，改接到开关S₁的右端接线柱。此时电流路径为：电源正极→开关S→分支1：L₁→电源负极；分支2：S₁→L₂→电源负极，满足两灯并联，S控制干路，S₁控制L₂的要求。
【答案】
【知识点】
并联电路、电路连接、短路现象
【点评】
本题考查电路的连接与故障排查，需结合并联电路的特点调整导线，是基础电路操作题，重点考查对电路控制关系的理解。
【难度系数】
0.5
6[2024无锡江阴段考]为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关$S_1$（人触摸把手，$S_1$闭合，不触碰则断开）和光敏开关$S_2$（白天断开、晚上闭合）来自动控制电路，以达到夜间并且是有人开门触摸把手时，锁孔旁LED灯发亮，达到照明的目的，请根据设计要求完成如图的实物图连接。
答案
6. 如图所示
解析
【分析】
要满足“夜间且有人触摸把手时灯亮”的要求，说明两个开关需同时闭合电路才导通，因此两个开关应串联（串联电路中所有开关闭合，电路才通路）。解题思路为：将电源、两个开关、灯泡依次用导线连成串联电路，确保只有两个开关都闭合时，电路导通，灯泡发光，符合设计要求。
【解析】
根据题意，感应开关$S_1$和光敏开关$S_2$需同时闭合电路才工作，因此两开关应串联，再与灯泡、电源串联组成完整电路。连接步骤：1. 将两节干电池串联（一节电池正极接另一节负极）；2. 从电源正极出发，依次连接$S_1$、$S_2$、灯泡，最后回到电源负极，形成闭合回路。这样仅当$S_1$（有人触摸）和$S_2$（夜间）都闭合时，电路导通，灯泡发光，满足设计要求。
【答案】
【知识点】
串联电路、电路连接设计
【点评】
本题结合实际应用考查串联电路的设计，核心是根据开关的控制作用判断开关的连接方式，属于初中电路基础题，注重理论联系实际，难度适中。
【难度系数】
0.3
要满足“夜间且有人触摸把手时灯亮”的要求，说明两个开关需同时闭合电路才导通，因此两个开关应串联（串联电路中所有开关闭合，电路才通路）。解题思路为：将电源、两个开关、灯泡依次用导线连成串联电路，确保只有两个开关都闭合时，电路导通，灯泡发光，符合设计要求。
【解析】
根据题意，感应开关$S_1$和光敏开关$S_2$需同时闭合电路才工作，因此两开关应串联，再与灯泡、电源串联组成完整电路。连接步骤：1. 将两节干电池串联（一节电池正极接另一节负极）；2. 从电源正极出发，依次连接$S_1$、$S_2$、灯泡，最后回到电源负极，形成闭合回路。这样仅当$S_1$（有人触摸）和$S_2$（夜间）都闭合时，电路导通，灯泡发光，满足设计要求。
【答案】
【知识点】
串联电路、电路连接设计
【点评】
本题结合实际应用考查串联电路的设计，核心是根据开关的控制作用判断开关的连接方式，属于初中电路基础题，注重理论联系实际，难度适中。
【难度系数】
0.3
