5.用“伏安法”测量小灯泡电阻的实验注意事项：
(1)连接电路时应使开关处于状态，将滑动变阻器的阻值调到最大。
(2)连好电路后要通过的方法选择电压表和电流表的量程。
(3)滑动变阻器的作用是改变电阻两端的电压和通过电阻的，保护电路。

5.(1)断开 (2)试触 (3)电流

【分析】
解答本题需回忆伏安法测小灯泡电阻实验的操作规范与器材作用：(1)连接电路时，为避免接线错误引发短路、保护电路，开关需断开；(2)实验前无法确定小灯泡的电流、电压大致范围，试触法可快速选择合适量程，防止电表损坏或测量误差过大；(3)滑动变阻器通过改变接入电路的电阻调整电路电流，进而改变小灯泡两端电压，同时起到保护电路的作用。
【解析】
(1)连接电路时，为保护电路，开关应处于断开状态，滑动变阻器调至最大阻值，故填断开；
(2)由于无法预先确定电流表、电压表的量程，需通过试触的方法选择量程，故填试触；
(3)滑动变阻器的作用是改变电路中的电流，从而改变小灯泡两端的电压，同时保护电路，故填电流。
【答案】
5.(1)断开 (2)试触 (3)电流
【知识点】
伏安法测电阻、电路连接注意事项、滑动变阻器的作用
【点评】
本题为初中电学基础实验题，聚焦伏安法测电阻的核心操作要点，属于识记类考点，是实验题的常见考查内容，难度较低。
【难度系数】
0.7

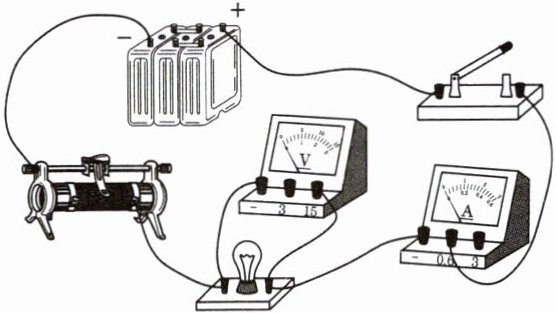

6.如图是“测量小灯泡电阻”的实验电路,电路连接正确后闭合开关,发现小灯泡不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是 ()


A.灯泡断路
B.滑动变阻器短路
C.灯丝电阻值过大
D.滑动变阻器连入电路的阻值过大

6.D

【分析】首先明确电路结构：滑动变阻器、电流表、小灯泡串联，电压表并联在小灯泡两端，测小灯泡的电压。闭合开关后，电流表指针稍有偏转，说明电路是通路（排除断路故障），且电路中电流很小；电压表指针几乎不动，说明小灯泡两端电压很小。接下来逐一分析选项：A选项灯泡断路时，电路断开，电流表无示数，不符合；B选项滑动变阻器短路时，电路总电阻小，电流大，电流表指针偏转应较大，不符合；C选项灯丝电阻值过大时，根据U=IR，电流若小则电压不会几乎不动，且灯的电阻大电流小的话灯可能发光，不符合；D选项滑动变阻器连入阻值过大，电路总电阻大，电流小，电流表稍有偏转，小灯泡两端电压U=IR（R为灯泡电阻，较小），所以电压很小，电压表几乎不动，电流小导致灯的实际功率小，不亮，符合现象。
【解析】该电路为串联电路，电流表测电路电流，电压表测小灯泡两端电压。
1. 电流表有偏转，说明电路是通路，排除断路故障，故A（灯泡断路）错误；
2. 电流表指针稍有偏转，说明电路中电流很小，总电阻较大；电压表指针几乎不动，说明小灯泡两端电压很小，由U=IR可知，小灯泡电阻R不变时，电流I小则电压U小，这是因为滑动变阻器接入电路的阻值过大，导致总电阻大，电流小，小灯泡实际功率小，不发光；
3. 若滑动变阻器短路（B选项），总电阻小，电流大，电流表偏转大，不符合；若灯丝电阻过大（C选项），电流小但灯泡两端电压应较大，电压表偏转明显，不符合。因此故障为滑动变阻器连入阻值过大，选D。
【答案】D
【知识点】电路故障分析、欧姆定律应用、串联电路特点
【点评】本题结合“测量小灯泡电阻”实验，考查电路故障的分析，需掌握电流表、电压表在故障中的示数特点，结合欧姆定律和串联电路规律判断故障，是电学实验的常见题型。
【难度系数】0.5

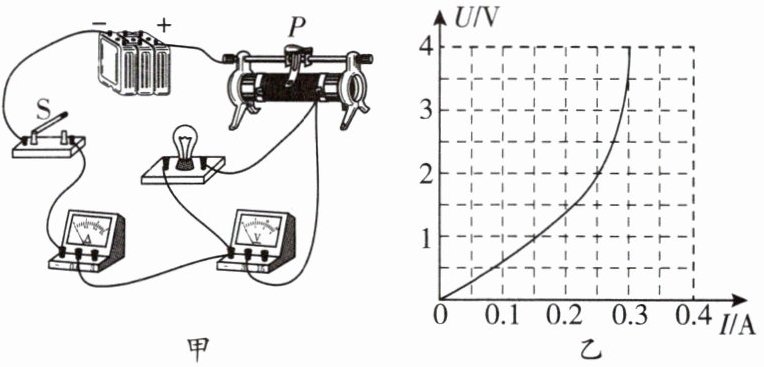

7.用如图甲所示的电路测量小灯泡的电阻,闭合开关,发现小灯泡不亮,电压表示数为电源电压,原因可能是。解决问题后,测得小灯泡的伏安特性曲线如图乙所示。由图可知,随着电压增大,小灯泡的电阻(填“增大”“减小”或“不变”),这是因为。

7. 小灯泡开路；增大；小灯泡的电阻受温度影响

【分析】
首先分析电路故障：闭合开关后小灯泡不亮，说明电路存在断路或短路；电压表示数为电源电压，说明电压表与电源两极连通，因此故障为小灯泡开路（断路），此时电压表串联在电路中，测电源电压，电路电流极小，小灯泡不发光。接着分析小灯泡电阻变化：根据欧姆定律$R=\frac{U}{I}$，结合伏安特性曲线，通过计算不同电压下的电阻值，可判断电阻变化；再结合灯丝的特性，分析电阻变化的原因。
【解析】
1. 电路故障判断：闭合开关，小灯泡不亮，电压表示数等于电源电压，说明电压表两端与电源两极相通，故障为小灯泡开路（断路），此时电压表串联在电路中，测量电源电压，导致电压表示数为电源电压，电路中电流几乎为零，小灯泡不发光。
2. 小灯泡电阻变化分析：根据欧姆定律$R=\frac{U}{I}$，从图乙的伏安特性曲线可知，当电压$U$增大时，对应的电流$I$也增大，且$\frac{U}{I}$的比值逐渐变大，因此小灯泡的电阻增大；这是因为小灯泡的灯丝电阻受温度影响，电压越大，通过灯丝的电流越大，灯丝温度越高，灯丝的电阻随温度升高而增大，所以电阻随电压增大而增大。
【答案】
小灯泡开路；增大；小灯泡的电阻受温度影响
【知识点】
电路故障分析；欧姆定律；影响电阻的因素
【点评】
本题考查电路故障的判断和小灯泡电阻的影响因素，需要掌握电路故障的分析方法，结合伏安特性曲线分析电阻变化，理解灯丝电阻与温度的关系，属于初中物理的基础题型。
【难度系数】
0.6

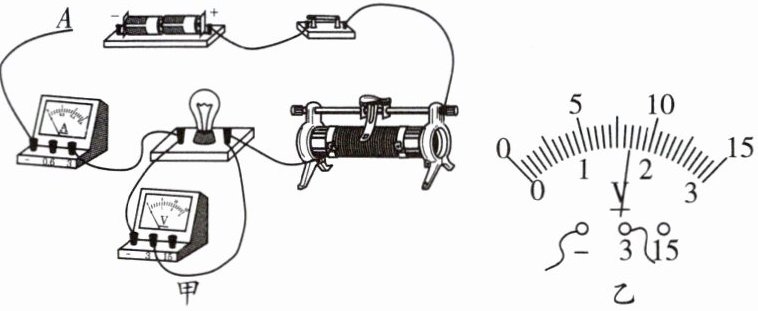

8.在“测量小灯泡电阻”的实验中,已知小灯泡的额定电压为2.5 V,正常工作时阻值大约为8 Ω。

(1)如图甲所示,小涛同学即将连好最后一根导线A,他的同桌制止了他,说小涛连接的电路有两处错误,分别是:、。小涛根据同桌的意见进行了改正。
(2)实验过程中某一时刻,电压表指针位置如图乙所示,电压表示数为V。

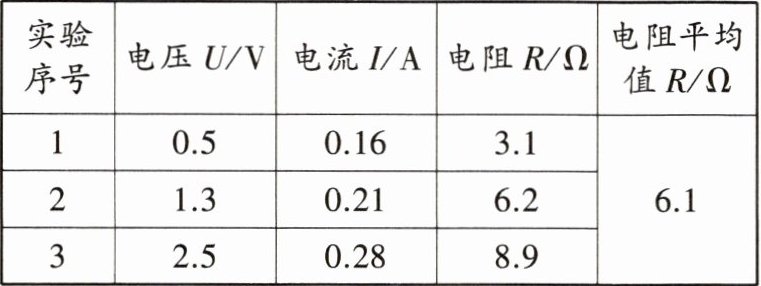

(3)小涛将数据记录在下表,数据都正确,请你指出他设计的表格中的错误:。

| 实验序号 | 电压 U/V | 电流 I/A | 电阻 R/Ω | 电阻平均值 R/Ω |
| --- | --- | --- | --- | --- |
| 1 | 0.5 | 0.16 | 3.1 | |
| 2 | 1.3 | 0.21 | 6.2 | 6.1 |
| 3 | 2.5 | 0.28 | 8.9 | |

8.(1)连接电路时没有断开开关 电流表量程接错了 (2)1.7 (3)电阻平均值一项是多余的

【分析】
本题围绕“测量小灯泡电阻”实验展开，解题思路如下：
1. 第(1)问：连接电路需遵守两个基本要求，一是开关必须断开，避免连接过程中短路；二是电流表量程要根据小灯泡额定电流选择，先计算额定电流（I=U额/R≈2.5V/8Ω≈0.31A），应选0~0.6A量程，若接成0~3A则量程错误，据此找出两处错误。
2. 第(2)问：电压表读数需先确定量程（本题测小灯泡电压用0~3V量程），再明确分度值（0.1V），根据指针位置读取数值。
3. 第(3)问：小灯泡灯丝电阻随温度升高而增大，不同电压下灯丝温度不同，电阻不同，求电阻平均值无意义，据此判断表格错误。
【解析】
(1) 连接电路时，为保护电路，开关应处于断开状态；小灯泡额定电流约为I=U额/R=2.5V/8Ω≈0.31A，电流表应选0~0.6A量程，若接成0~3A量程则量程错误，故两处错误为：连接电路时没有断开开关、电流表量程接错了。
(2) 电压表选用0~3V量程，分度值为0.1V，指针指向1.7V刻度线，故电压表示数为1.7V。
(3) 小灯泡的电阻随温度变化，不同电压下灯丝温度不同，电阻不同，求电阻平均值没有意义，因此表格中“电阻平均值”一项是多余的。
【答案】
(1)连接电路时没有断开开关；电流表量程接错了 (2)1.7 (3)电阻平均值一项是多余的
【知识点】
测量小灯泡的电阻、电流表的使用、电压表的使用、实验数据处理
【点评】
本题考查“测量小灯泡电阻”实验的核心知识点，涵盖电路连接注意事项、电表读数、实验数据处理，是电学实验的基础题型，需掌握小灯泡电阻随温度变化的特性。
【难度系数】
0.6
