5. 研究并联电路的电流特点。

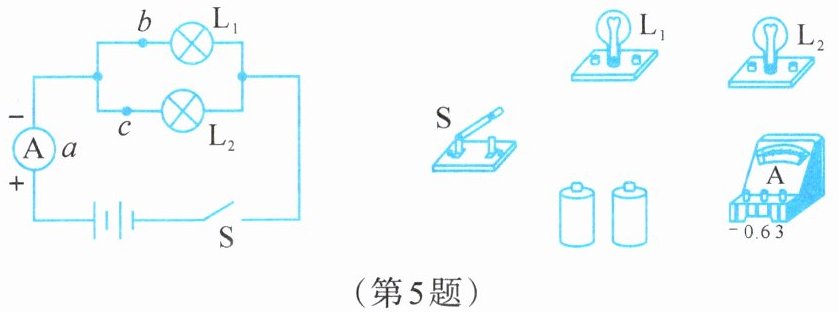

（1）按照图示电路图连接实物元件。

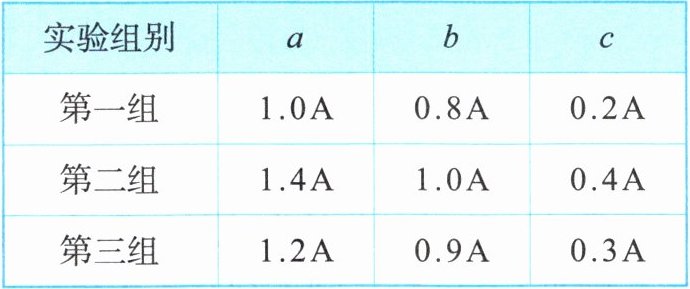

（2）把电流表分别接在a、b、c三处，电流分别为$I_a$、$I_b$、$I_c$，三个小组记录的数据如下表所示，则三者的关系为
（1）按照图示电路图连接实物元件。
（2）把电流表分别接在a、b、c三处，电流分别为$I_a$、$I_b$、$I_c$，三个小组记录的数据如下表所示，则三者的关系为
$I_a=I_b+I_c$
。答案
5.（1）图略 （2）$I_a=I_b+I_c$
解析
【分析】
本题围绕并联电路的电流特点展开，分为两小问。第（1）问需根据电路图连接实物，要明确并联电路的结构：电流从电源正极流出，经开关后分为两条支路，分别经过用电器后汇合回到电源负极，连接时需注意电流表串联在被测电路中、正负接线柱连接正确。第（2）问需确定a、b、c三点的电流位置：a点为干路，b、c为两条支路，结合并联电路电流规律即可得出三者关系。
【解析】
（1）连接实物时，先将电源、开关串联在干路，再把两个用电器分别并联接入两条支路，电流表根据测量位置串联对应电路，确保电流从正接线柱流入、负接线柱流出，形成完整的并联电路。
（2）并联电路的电流规律为：干路电流等于各支路电流之和。a点在干路，b、c分别在两条支路上，因此三者的关系为$I_a=I_b+I_c$。
【答案】
5.（1）图略 （2）$I_a=I_b+I_c$
【知识点】
并联电路的电流特点，电流表的使用
【点评】
本题是探究并联电路电流特点的基础实验题，重点考查对并联电路电流规律的理解与应用，属于学生应掌握的基础知识点，难度较低。
【难度系数】
0.9
本题围绕并联电路的电流特点展开，分为两小问。第（1）问需根据电路图连接实物，要明确并联电路的结构：电流从电源正极流出，经开关后分为两条支路，分别经过用电器后汇合回到电源负极，连接时需注意电流表串联在被测电路中、正负接线柱连接正确。第（2）问需确定a、b、c三点的电流位置：a点为干路，b、c为两条支路，结合并联电路电流规律即可得出三者关系。
【解析】
（1）连接实物时，先将电源、开关串联在干路，再把两个用电器分别并联接入两条支路，电流表根据测量位置串联对应电路，确保电流从正接线柱流入、负接线柱流出，形成完整的并联电路。
（2）并联电路的电流规律为：干路电流等于各支路电流之和。a点在干路，b、c分别在两条支路上，因此三者的关系为$I_a=I_b+I_c$。
【答案】
5.（1）图略 （2）$I_a=I_b+I_c$
【知识点】
并联电路的电流特点，电流表的使用
【点评】
本题是探究并联电路电流特点的基础实验题，重点考查对并联电路电流规律的理解与应用，属于学生应掌握的基础知识点，难度较低。
【难度系数】
0.9

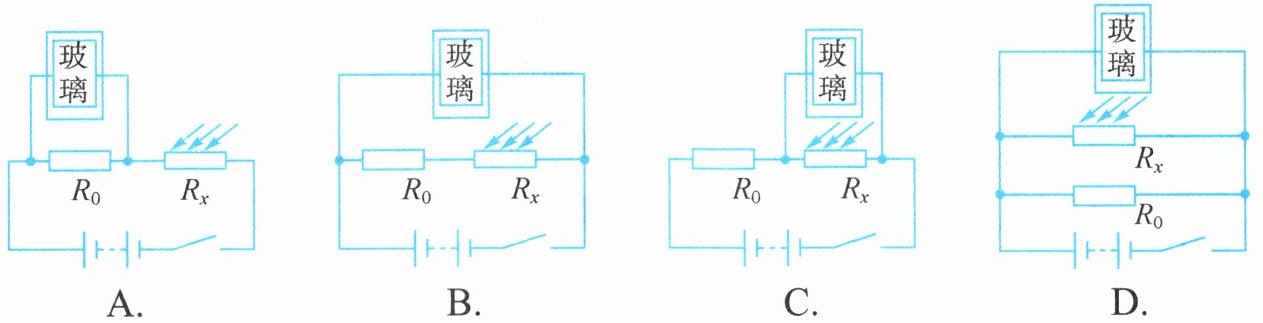

6. 电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻$R_x$阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降；反之则玻璃透明度上升。若电源电压不变，$R_0$是定值电阻，则图中电路图符合要求的是(
C
)。答案
6. C
解析
【分析】
要解决此题，需明确题目要求：光照增强时，光敏电阻$R_x$阻值变小，玻璃两端电压需降低。解题思路是：逐一分析各选项中玻璃的连接方式，结合串联分压规律，判断$R_x$阻值变化时玻璃两端电压的变化是否符合要求。
【解析】
逐一分析各选项：
1. 选项A：$R_0$与$R_x$串联，玻璃并联在$R_0$两端。根据串联分压公式，$R_0$两端电压（即玻璃两端电压）$U_0 = U_{总}· \frac{R_0}{R_0+R_x}$。当光照增强，$R_x$阻值变小，分母$R_0+R_x$变小，$U_0$会增大，不符合“玻璃两端电压降低”的要求。
2. 选项B：玻璃并联在电源两端，电源电压不变，因此玻璃两端电压始终等于电源电压，不随$R_x$变化，不符合要求。
3. 选项C：$R_0$与$R_x$串联，玻璃并联在$R_x$两端。根据串联分压公式，$R_x$两端电压（即玻璃两端电压）$U_x = U_{总}· \frac{R_x}{R_0+R_x}$。当光照增强，$R_x$阻值变小，$U_x$会减小，符合“玻璃两端电压降低”的要求。
4. 选项D：$R_0$与$R_x$并联，玻璃并联在电源两端，电压等于电源电压，不随$R_x$变化，不符合要求。
综上，只有选项C符合要求。
【答案】
C
【知识点】
串联分压、电路连接、欧姆定律
【点评】
本题结合电控调光玻璃的原理，考查电路动态分析，核心是利用串联分压规律判断电压变化，需明确玻璃的连接方式，难度中等，能较好考查学生对电路知识的应用能力。
【难度系数】
0.5
要解决此题，需明确题目要求：光照增强时，光敏电阻$R_x$阻值变小，玻璃两端电压需降低。解题思路是：逐一分析各选项中玻璃的连接方式，结合串联分压规律，判断$R_x$阻值变化时玻璃两端电压的变化是否符合要求。
【解析】
逐一分析各选项：
1. 选项A：$R_0$与$R_x$串联，玻璃并联在$R_0$两端。根据串联分压公式，$R_0$两端电压（即玻璃两端电压）$U_0 = U_{总}· \frac{R_0}{R_0+R_x}$。当光照增强，$R_x$阻值变小，分母$R_0+R_x$变小，$U_0$会增大，不符合“玻璃两端电压降低”的要求。
2. 选项B：玻璃并联在电源两端，电源电压不变，因此玻璃两端电压始终等于电源电压，不随$R_x$变化，不符合要求。
3. 选项C：$R_0$与$R_x$串联，玻璃并联在$R_x$两端。根据串联分压公式，$R_x$两端电压（即玻璃两端电压）$U_x = U_{总}· \frac{R_x}{R_0+R_x}$。当光照增强，$R_x$阻值变小，$U_x$会减小，符合“玻璃两端电压降低”的要求。
4. 选项D：$R_0$与$R_x$并联，玻璃并联在电源两端，电压等于电源电压，不随$R_x$变化，不符合要求。
综上，只有选项C符合要求。
【答案】
C
【知识点】
串联分压、电路连接、欧姆定律
【点评】
本题结合电控调光玻璃的原理，考查电路动态分析，核心是利用串联分压规律判断电压变化，需明确玻璃的连接方式，难度中等，能较好考查学生对电路知识的应用能力。
【难度系数】
0.5

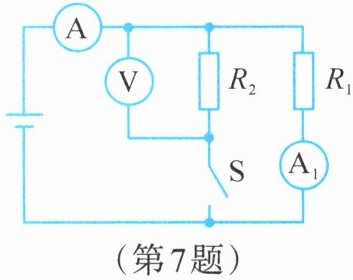

7. 如图所示电路，电阻$R_1=3\ \Omega$，$R_2=2\ \Omega$。闭合开关S，电流表A的示数
变大
（填“变大”“变小”或“不变”，下同），电流表$A_1$的示数不变
，电压表V的示数变化与电流表A的示数变化之比等于2
$\Omega$。答案
7. 变大 不变 2
解析
【分析】首先明确开关断开与闭合时的电路结构：开关S断开时，电路为$R_1$的简单电路，电流表A、$A_1$均测$R_1$的电流，电压表V未接入电路，示数为0；开关S闭合后，$R_1$与$R_2$并联，电流表A测干路总电流，$A_1$测$R_1$支路的电流，电压表V测电源电压。接下来结合并联电路特点和欧姆定律分析各电表示数变化，再计算电压表与电流表A的示数变化之比。
【解析】1. 电流表A的示数：开关断开时，电路仅$R_1$工作，电流$I_1=\frac{U}{R_1}$；开关闭合后，$R_1$与$R_2$并联，干路电流$I=I_1+I_2$，显然$I＞I_1$，因此电流表A的示数变大。
2. 电流表$A_1$的示数：$A_1$测$R_1$支路电流，并联电路中$R_1$两端电压始终等于电源电压，$R_1$阻值不变，根据$I=\frac{U}{R}$，$R_1$的电流不变，故$A_1$示数不变。
3. 示数变化之比：开关断开时V示数为0，闭合后V示数为电源电压$U$，则电压变化$\Delta U=U$；电流表A的示数变化$\Delta I=I-I_1=I_2=\frac{U}{R_2}$，因此$\frac{\Delta U}{\Delta I}=\frac{U}{\frac{U}{R_2}}=R_2=2\ \Omega$。
【答案】变大 不变 2
【知识点】并联电路特点、欧姆定律
【点评】本题考查并联电路的电流、电压规律及欧姆定律的应用，关键是明确开关通断时的电路结构和各电表测量对象，属于中等难度的电路分析题。
【难度系数】0.5
【解析】1. 电流表A的示数：开关断开时，电路仅$R_1$工作，电流$I_1=\frac{U}{R_1}$；开关闭合后，$R_1$与$R_2$并联，干路电流$I=I_1+I_2$，显然$I＞I_1$，因此电流表A的示数变大。
2. 电流表$A_1$的示数：$A_1$测$R_1$支路电流，并联电路中$R_1$两端电压始终等于电源电压，$R_1$阻值不变，根据$I=\frac{U}{R}$，$R_1$的电流不变，故$A_1$示数不变。
3. 示数变化之比：开关断开时V示数为0，闭合后V示数为电源电压$U$，则电压变化$\Delta U=U$；电流表A的示数变化$\Delta I=I-I_1=I_2=\frac{U}{R_2}$，因此$\frac{\Delta U}{\Delta I}=\frac{U}{\frac{U}{R_2}}=R_2=2\ \Omega$。
【答案】变大 不变 2
【知识点】并联电路特点、欧姆定律
【点评】本题考查并联电路的电流、电压规律及欧姆定律的应用，关键是明确开关通断时的电路结构和各电表测量对象，属于中等难度的电路分析题。
