1. 如图所示，电源电压为3 V，闭合开关后，电压表示数为2 V，则灯泡L₂两端的电压为()。

A.5 V
B.3 V
C.2 V
D.1 V

D

【分析】首先观察电路结构，明确灯泡L₁与L₂为串联连接；再判断电压表的测量对象，电压表并联在L₁两端，测量的是L₁两端的电压；根据串联电路的电压规律，总电压等于各串联用电器两端电压之和，即可计算出L₂两端的电压。
【解析】由电路图可知，灯泡L₁与L₂串联，电压表并联在L₁两端，测L₁两端的电压，即U₁=2V。已知电源电压U=3V，根据串联电路的电压规律：U = U₁ + U₂，可得L₂两端的电压U₂ = U - U₁ = 3V - 2V = 1V。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律的应用，解题关键是准确判断电压表的测量对象，属于基础应用类题目。
【难度系数】0.7

2. 如图所示，在探究串联电路的电压规律时，用电压表测出ab、bc、ac两端的电压分别为$U_{ab}=2\ \mathrm{V}$，$U_{bc}=2\ \mathrm{V}$，$U_{ac}=4\ \mathrm{V}$。在表格中记录数据后，下一步应该（）。

A.整理器材，结束实验
B.分析数据，得出结论
C.换用两个不同规格的小灯泡，再测出几组电压值
D.换用电压表的另一测量范围，再测出一组电压值

C

【分析】
探究串联电路的电压规律时，为得出普遍规律、避免实验结论的偶然性，不能仅依靠一次实验的数据。本次实验测得ab、bc两端电压相等，说明使用的是相同规格的小灯泡，实验结果具有特殊性，无法代表所有串联电路的情况，因此下一步需更换实验条件进行多次实验，使结论更具普遍性。
【解析】
在探究串联电路电压规律的实验中，仅一组实验数据得出的结论具有偶然性，不具备普遍性。本次实验中，$U_{ab}=2\ \mathrm{V}$、$U_{bc}=2\ \mathrm{V}$，说明两个小灯泡规格相同，导致实验结果特殊。为得到普遍适用的串联电路电压规律，应换用两个不同规格的小灯泡，多次测量不同情况下的电压值，再分析数据得出结论：
选项A：仅一组数据无法得出普遍结论，整理器材结束实验的做法错误；
选项B：仅分析现有一组数据，结论具有偶然性，错误；
选项C：换用不同规格小灯泡、多次测量，符合实验探究的严谨性要求，正确；
选项D：更换电压表量程仅改变测量范围，无法消除实验的偶然性，不能得出普遍规律，错误。
【答案】
C
【知识点】
串联电路电压规律；实验探究方法
【点评】
本题考查探究串联电路电压规律的实验操作，核心是理解多次实验的目的是避免偶然性、得出普遍规律，需掌握实验设计的严谨性，避免仅靠特殊数据得出结论。
【难度系数】
0.7

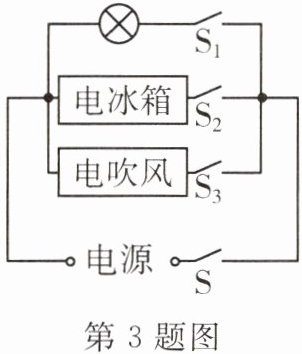

3. 下列各项是某同学对如图所示的家庭电路的一些观点，其中不正确的是()。

A.电路中各用电器是串联连接的
B.断开开关S，所有用电器都不能工作
C.同时工作时各用电器电压相同
D.各用电器的工作电流可能不同

A

【分析】首先观察电路图，明确各用电器的连接方式：灯泡、电冰箱、电吹风的两端分别连接在电源的两个公共节点上，属于并联电路，开关S在干路控制整个电路，S₁、S₂、S₃分别控制各自支路。接下来逐一分析选项：判断各用电器的连接方式、干路开关的作用、并联电路的电压特点以及电流与功率的关系，找出错误观点。
【解析】
1. 电路连接判断：由图可知，灯泡、电冰箱、电吹风的两端都直接接在电源两端，电流有多条独立路径，因此各用电器是并联连接，并非串联，故A选项错误；
2. 干路开关作用：开关S在干路，断开S后整个电路断路，所有用电器都无法工作，故B选项正确；
3. 并联电路电压特点：并联电路中各支路两端的电压等于电源电压，因此各用电器同时工作时电压相同，故C选项正确；
4. 电流与功率的关系：家庭电路中各用电器额定电压相同，根据公式$I=\frac{P}{U}$，不同用电器的额定功率不同，所以工作电流可能不同，故D选项正确。
综上，不正确的观点是A选项。
【答案】A
【知识点】并联电路特点、家庭电路连接、电流与电压功率的关系
【点评】本题考查家庭电路的连接方式及并联电路的基本规律，属于基础题型，需要学生掌握串并联电路的区分、并联电路的电压特点，以及电流与功率的关系，难度较低。
【难度系数】0.3

4. 如图所示，当开关$\mathrm{S}_1$接通，$\mathrm{S}_2$断开时，电压表的示数为2 V，若再闭合开关$\mathrm{S}_2$，则电压表示数为5 V。当开关$\mathrm{S}_1$、$\mathrm{S}_2$均断开时，小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为()。

A.2 V，5 V
B.2 V，3 V
C.5 V，7 V
D.3 V，2 V

D

【分析】
解决本题的核心是分开关的不同通断状态，判断电路的连接方式和电压表的测量对象：
1. 当$\mathrm{S}_1$接通、$\mathrm{S}_2$断开时，电流路径为电源→$\mathrm{L}_2$→$\mathrm{S}_1$→电压表→电源，电压表与$\mathrm{L}_2$并联，测$\mathrm{L}_2$两端电压；
2. 当$\mathrm{S}_1$、$\mathrm{S}_2$均闭合时，$\mathrm{S}_2$接通后，电压表直接并联在电源两端，测电源总电压；
3. 当$\mathrm{S}_1$、$\mathrm{S}_2$均断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路电压规律即可计算$\mathrm{L}_1$两端电压。
【解析】
解：分三种状态分析：
① 当$\mathrm{S}_1$接通、$\mathrm{S}_2$断开时，电压表测$\mathrm{L}_2$两端电压，因此$\mathrm{L}_2$两端电压$U_2=2\ \mathrm{V}$；
② 当$\mathrm{S}_1$、$\mathrm{S}_2$均闭合时，电压表测电源电压，因此电源电压$U=5\ \mathrm{V}$；
③ 当$\mathrm{S}_1$、$\mathrm{S}_2$均断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端电压$U_1=U-U_2=5\ \mathrm{V}-2\ \mathrm{V}=3\ \mathrm{V}$。
因此，$\mathrm{L}_1$两端电压为$3\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$2\ \mathrm{V}$，对应选项$\mathrm{D}$。
【答案】
D
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题通过开关切换改变电路状态，考查电路分析能力与串联电压规律的应用，需准确判断不同状态下电压表的测量对象，属于中等难度的电路题。
【难度系数】
0.5

1. 每到夜晚，小彩灯、霓虹灯将道路两旁装扮得绚丽多彩。小华通过观察发现每个小彩灯上都标着“2.5 V 0.25 A”的字样，要使这些小彩灯正常发光，应将个这样的小彩灯（填“串”或“并”）联后，接在220 V的照明电路的输电线上。

1. 88 串

【分析】
首先明确小彩灯额定电压为2.5V，家庭电路电压为220V，远大于小彩灯额定电压。若将小彩灯并联在220V电路中，每个小彩灯两端电压等于电源电压220V，会远超额定电压导致损坏，因此需采用串联方式。根据串联电路电压规律，总电压等于各用电器两端电压之和，需用总电压除以单个小彩灯额定电压，即可得到所需小彩灯的个数。
【解析】
1. 判断连接方式：小彩灯额定电压为2.5V，远小于220V的家庭电路电压，并联时小彩灯两端电压等于电源电压220V，会损坏小彩灯，故应串联。
2. 计算小彩灯个数：根据串联电路电压规律 $ U_{总} = nU_{额} $，可得需要的小彩灯个数 $ n = \frac{U_{总}}{U_{额}} = \frac{220V}{2.5V} = 88 $ 个。
【答案】
88；串
【知识点】
串联电路电压规律，额定电压
【点评】
本题结合生活实际考查串联电路电压规律的应用，难度较低，核心是理解串联分压的特点，能结合额定电压分析电路连接方式并完成计算。
【难度系数】
0.6
