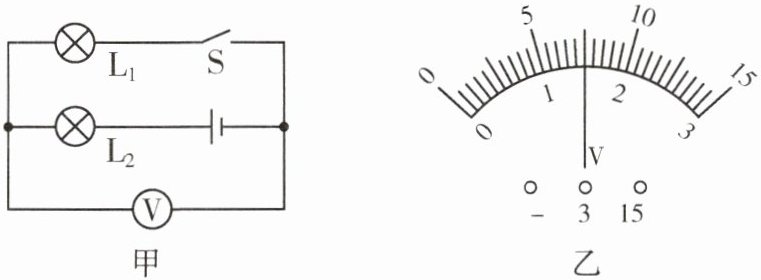

2. 如图甲所示电路中，电源电压为3 V。当开关S闭合时，电压表的示数如图乙所示，则灯L₁两端的电压为 V，灯L₂两端的电压为 V；当开关S断开时，电压表的示数为 V。

2. 1.5 1.5 3

【分析】
首先分析图甲的电路结构：L₁与L₂串联，电压表并联在L₁两端，测量L₁两端的电压。接着观察图乙的电压表接线柱，确定量程为0~3V，分度值为0.1V，读取电压表示数得到L₁的电压；根据串联电路总电压等于各部分电压之和，计算L₂两端的电压；当开关S断开时，电压表的两端通过L₂连接到电源两极，相当于测电源电压，由此得出此时的示数。
【解析】
1. 确定电路与测量对象：由图甲可知，L₁与L₂串联，电压表并联在L₁两端，测L₁两端的电压。
2. 读取电压表示数：图乙中电压表选用0~3V量程，分度值为0.1V，指针指向1.5V刻度处，因此L₁两端的电压U₁=1.5V。
3. 计算L₂两端电压：已知电源电压U=3V，根据串联电路电压规律U=U₁+U₂，可得L₂两端的电压U₂=U-U₁=3V-1.5V=1.5V。
4. 开关断开时的电压：当开关S断开时，电路断路，电压表的两端通过L₂连接到电源正负极，相当于直接测量电源电压，因此电压表示数为3V。
【答案】
1.5；1.5；3
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压特点和电压表读数，属于基础题型，解题关键是明确电压表测量对象，掌握串联电路电压规律，难度较低。
【难度系数】
0.7

3. 在如图所示电路中，闭合开关后电压表V₁的示数为2 V，电压表V的示数为6 V，则电路的电源电压为 V，灯L₁两端电压为 V，灯L₂两端电压为 V。

3. 6 2 4

【分析】
首先观察电路图，明确电路连接方式：灯L₁与L₂串联。再判断各电压表的测量对象：电压表V并联在电源两端，测量电源电压；电压表V₁并联在L₁两端，测量L₁的电压；电压表V₂并联在L₂两端，测量L₂的电压。根据串联电路的电压规律：串联电路总电压等于各用电器两端电压之和，即$ U = U_1 + U_2 $，结合已知电压值即可计算出各部分电压。
【解析】
由电路图可知，L₁和L₂串联，电压表V测电源电压，电压表V₁测L₁两端电压，电压表V₂测L₂两端电压。已知电压表V的示数为6V，因此电源电压$ U = 6V $；电压表V₁的示数为2V，即L₁两端电压$ U_1 = 2V $；根据串联电路电压规律，L₂两端电压$ U_2 = U - U_1 = 6V - 2V = 4V $。
【答案】
6；2；4
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题是串联电路电压规律的基础应用题，核心是正确判断电压表的测量对象，难度较低，适合巩固电路电压相关的基础知识点。
【难度系数】
0.7

4. 将$L_1$、$L_2$两盏灯并联接在同一电路中，发现灯$L_1$比灯$L_2$更亮。已知灯$L_1$、$L_2$两端的电压为$U_1$、$U_2$，则（）。

A.$U_1＜U_2$
B.$U_1=U_2$
C.$U_1＞U_2$
D.无法判断

B

【分析】
要解决这道题，需牢记并联电路的核心电压规律：并联电路中各支路两端的电压相等。灯的亮度由实际功率决定，与两端电压无直接关联，不能通过灯的亮度判断电压大小。
【解析】
因为L₁、L₂两灯并联，根据并联电路的电压特点：并联电路中各支路两端电压相等，所以U₁=U₂。灯的亮度由实际功率决定，L₁更亮是其实际功率更大导致的，与两端电压无关，因此A、C、D选项错误，B选项正确。
【答案】
B
【知识点】
并联电路的电压规律、实际功率
【点评】
本题考查并联电路的基础电压规律，需注意区分灯的亮度（由实际功率决定）和两端电压的关系，属于概念类基础题，难度较低。
【难度系数】
0.7

5. 如图所示的电路中，电源电压保持不变，当开关S闭合时，电压表示数将()。

A.变大
B.变小
C.不变
D.无法判断

C

【分析】
要判断开关闭合后电压表示数的变化，需先明确开关断开和闭合时的电路结构，以及电压表的测量对象。开关断开时，电路为L₁的简单电路，电压表并联在电源两端，测电源电压；开关闭合后，L₁与L₂并联，电压表仍并联在电源两端，测量电源电压。根据电源电压不变，结合并联电路的电压规律，即可判断示数变化。
【解析】
1. 开关S断开时，电路中只有L₁接入电路，电压表V并联在电源两端，测量电源电压，此时电压表示数等于电源电压。
2. 开关S闭合后，L₁和L₂组成并联电路，根据并联电路的电压特点：各支路两端的电压相等，且等于电源电压，因此电压表V仍然测量电源电压，电源电压保持不变，所以电压表示数不变。
【答案】
C
【知识点】
并联电路电压规律；电压表的使用
【点评】
本题考查并联电路的电压规律，解题关键是确定电压表始终测量电源电压，无论开关是否闭合，电源电压不变，故电压表示数不变，属于基础电路题，难度较低。
【难度系数】
0.6

6. 如图所示，电源电压为6 V，闭合开关后，电流表A的示数为0.5 A，电流表A₁的示数为0.28 A，则通过小灯泡L₁的电流为 A，通过小灯泡L₂的电流为 A，电压表V的示数为 V。

6. 0.28 0.22 6

【分析】首先分析电路连接方式，由图可知L₁与L₂并联；接着确定各电表的测量对象：电流表A₁与L₁串联，测L₁支路的电流；电流表A在干路，测电路总电流；电压表V并联在L₂两端，测L₂两端电压。根据并联电路的电流规律（干路电流等于各支路电流之和）和电压规律（各支路两端电压等于电源电压），即可计算出各电流和电压值。
【解析】1. 确定通过L₁的电流：电流表A₁与L₁串联，测量的是L₁支路的电流，因此通过L₁的电流I₁=0.28 A；
2. 计算通过L₂的电流：并联电路中干路电流等于各支路电流之和，即I = I₁ + I₂，已知干路电流I=0.5 A，所以通过L₂的电流I₂=I - I₁=0.5 A - 0.28 A=0.22 A；
3. 确定电压表V的示数：并联电路中各支路两端的电压等于电源电压，电源电压为6 V，因此电压表V的示数等于电源电压，即6 V。
【答案】0.28；0.22；6
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】本题考查并联电路的电流、电压特点，解题关键是先正确分析电路结构，明确各电表的测量对象，再运用对应的规律进行计算，属于基础题型，难度适中。
【难度系数】0.7

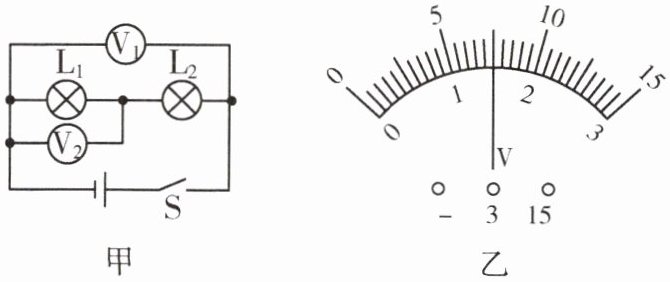

7. 如图甲所示，闭合开关S，两灯均发光，两个电压表的指针偏转角度相同，如图乙所示。
下列判断正确的是()。

A.电压表V₁的读数为1.5 V
B.灯L₂两端的电压为1.5 V
C.灯L₁和L₂两端的电压之比为1:4
D.通过灯L₁和L₂的电流之比为1:4

C

【分析】
首先分析电路连接：由图甲可知，L₁与L₂串联，电压表V₁测电源总电压（即L₁和L₂的总电压），电压表V₂测L₁两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁的示数大于V₂的示数。又因为两表指针偏转角度相同，说明它们使用的量程不同：V₁使用0~15V量程，V₂使用0~3V量程（同一指针位置，大量程读数是小量程的5倍）。接下来读取电压表示数，计算各部分电压，再分析选项。
【解析】
1. 电路与电表功能：图甲中L₁、L₂串联，V₁测总电压U，V₂测L₁的电压U₁，故U ＞ U₁。
2. 量程判断：两表指针偏转角度相同，说明量程不同，V₁用0~15V量程，V₂用0~3V量程，大量程读数为小量程的5倍。
3. 电压读数：图乙中，小量程（0~3V）读数为1.5V，即U₁=1.5V；则V₁（0~15V量程）的总电压U=5×1.5V=7.5V。
4. 计算L₂电压：U₂=U - U₁=7.5V -1.5V=6V。
5. 选项分析：
A：V₁读数为7.5V，不是1.5V，错误；
B：L₂两端电压为6V，不是1.5V，错误；
C：U₁:U₂=1.5V:6V=1:4，正确；
D：串联电路电流处处相等，电流比为1:1，错误。
【答案】
C
【知识点】
串联电路电压规律、电压表读数、串联电路电流规律
【点评】
本题结合串联电路特点和电压表量程判断，考查学生对串联电路电压、电流规律的应用，关键是根据指针偏转相同确定两表量程，进而正确计算电压值，属于中等难度的电路分析题。
【难度系数】
0.5
