8. 如图所示，电源电压不变，开关S闭合，灯$\mathrm{L}_1$和$\mathrm{L}_2$都正常发光，一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是(
A.灯$\mathrm{L}_1$被短路
B.灯$\mathrm{L}_2$被短路
C.灯$\mathrm{L}_1$断路
D.灯$\mathrm{L}_2$断路
第8题图 第9题图 第10题图
甲 乙
D
)。A.灯$\mathrm{L}_1$被短路
B.灯$\mathrm{L}_2$被短路
C.灯$\mathrm{L}_1$断路
D.灯$\mathrm{L}_2$断路
第8题图 第9题图 第10题图
甲 乙
答案
D
解析
【分析】首先明确电路结构：灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$测量$\mathrm{L}_1$支路的电流，电压表$\mathrm{V}$测量电源电压（并联电路各支路电压等于电源电压）。题目中“一盏灯熄灭，电流表和电压表示数都不变”，说明故障为某支路断路（若短路会造成电源短路，两灯均不亮且电表损坏），且$\mathrm{L}_1$支路正常（电流表示数不变），因此故障出在$\mathrm{L}_2$支路。
【解析】开关闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表测$\mathrm{L}_1$的电流，电压表测电源电压。逐一分析选项：
A. 若$\mathrm{L}_1$短路，会导致电源短路，两灯均不发光，电压表被短路示数为0，不符合题意；
B. 若$\mathrm{L}_2$短路，同样造成电源短路，两灯均不发光，电表损坏，不符合题意；
C. 若$\mathrm{L}_1$断路，电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”的条件；
D. 若$\mathrm{L}_2$断路，$\mathrm{L}_1$支路不受并联支路故障的影响，电流表示数不变；电压表仍测电源电压，示数不变；$\mathrm{L}_2$因断路熄灭，符合题意。
【答案】D
【知识点】并联电路特点、电路故障分析、电流表电压表使用
【点评】本题为并联电路故障分析题，核心是明确各电表的测量对象，结合并联电路“各支路独立工作、互不影响”的特点排查故障，需要学生掌握电路故障的判断逻辑，属于中等难度的电路分析题。
【难度系数】0.6
【解析】开关闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表测$\mathrm{L}_1$的电流，电压表测电源电压。逐一分析选项：
A. 若$\mathrm{L}_1$短路，会导致电源短路，两灯均不发光，电压表被短路示数为0，不符合题意；
B. 若$\mathrm{L}_2$短路，同样造成电源短路，两灯均不发光，电表损坏，不符合题意；
C. 若$\mathrm{L}_1$断路，电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”的条件；
D. 若$\mathrm{L}_2$断路，$\mathrm{L}_1$支路不受并联支路故障的影响，电流表示数不变；电压表仍测电源电压，示数不变；$\mathrm{L}_2$因断路熄灭，符合题意。
【答案】D
【知识点】并联电路特点、电路故障分析、电流表电压表使用
【点评】本题为并联电路故障分析题，核心是明确各电表的测量对象，结合并联电路“各支路独立工作、互不影响”的特点排查故障，需要学生掌握电路故障的判断逻辑，属于中等难度的电路分析题。
【难度系数】0.6

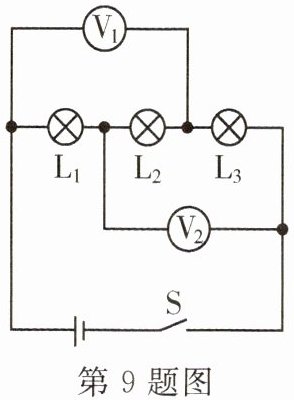

9. 如图所示电路中，电源电压为12 V。开关S闭合后，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$
串
（填“串”或“并”）联。电压表$\mathrm{V}_1$和$\mathrm{V}_2$的示数分别为7 V和8 V，则灯泡$\mathrm{L}_2$两端的电压为 3
V。答案
9. 串 3
解析
【分析】首先判断电路连接方式：电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$，再经开关S回到电源负极，只有一条电流路径，因此三个灯泡串联。接着分析电压表测量对象：电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$和$\mathrm{L}_2$两端，测的是$\mathrm{L}_1$与$\mathrm{L}_2$的总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$和$\mathrm{L}_3$两端，测的是$\mathrm{L}_2$与$\mathrm{L}_3$的总电压。根据串联电路电压规律（总电压等于各部分电压之和），结合已知的电源电压和两个电压表的示数，即可计算出$\mathrm{L}_2$两端的电压。
【解析】
1. 判断电路连接：电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→$\mathrm{L}_3$→开关S→电源负极，只有一条电流路径，故$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联。
2. 分析电压关系：设$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$两端电压分别为$U_1$、$U_2$、$U_3$。
$\mathrm{V}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电压，即$U_1 + U_2 = 7\ \mathrm{V}$；
$\mathrm{V}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电压，即$U_2 + U_3 = 8\ \mathrm{V}$；
电源电压$U = U_1 + U_2 + U_3 = 12\ \mathrm{V}$。
3. 计算$\mathrm{L}_2$两端电压：将前两个式子相加得$U_1 + 2U_2 + U_3 = 7\ \mathrm{V} + 8\ \mathrm{V} = 15\ \mathrm{V}$，代入电源电压的式子，可得$U_2 = 15\ \mathrm{V} - 12\ \mathrm{V} = 3\ \mathrm{V}$。
【答案】串；3
【知识点】串联电路电压规律；电路连接判断；电压表的使用
【点评】本题考查串联电路的判断和电压规律的应用，核心是明确电压表的测量对象，利用串联电路总电压等于各部分电压之和的规律求解，属于基础题型。
【难度系数】0.5
【解析】
1. 判断电路连接：电流路径为电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→$\mathrm{L}_3$→开关S→电源负极，只有一条电流路径，故$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联。
2. 分析电压关系：设$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$两端电压分别为$U_1$、$U_2$、$U_3$。
$\mathrm{V}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电压，即$U_1 + U_2 = 7\ \mathrm{V}$；
$\mathrm{V}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电压，即$U_2 + U_3 = 8\ \mathrm{V}$；
电源电压$U = U_1 + U_2 + U_3 = 12\ \mathrm{V}$。
3. 计算$\mathrm{L}_2$两端电压：将前两个式子相加得$U_1 + 2U_2 + U_3 = 7\ \mathrm{V} + 8\ \mathrm{V} = 15\ \mathrm{V}$，代入电源电压的式子，可得$U_2 = 15\ \mathrm{V} - 12\ \mathrm{V} = 3\ \mathrm{V}$。
【答案】串；3
【知识点】串联电路电压规律；电路连接判断；电压表的使用
【点评】本题考查串联电路的判断和电压规律的应用，核心是明确电压表的测量对象，利用串联电路总电压等于各部分电压之和的规律求解，属于基础题型。
【难度系数】0.5

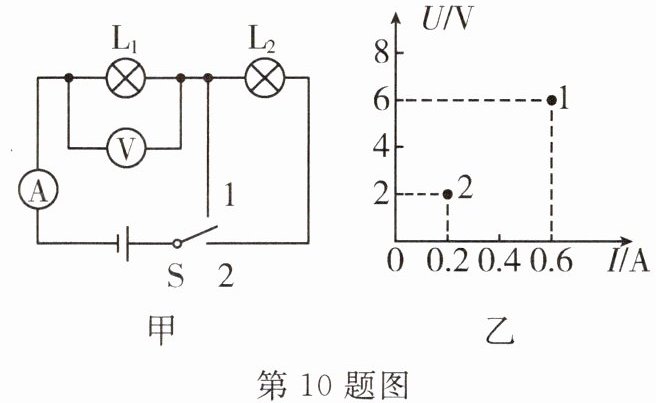

10. 如图所示，当开关S由接点1转到2时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的连接方式是
串
联，电压表和电流表的示数变化如图乙所示，此时，电路中的电流是0.2
A，灯泡$\mathrm{L}_2$两端的电压是4
V。答案
10. 串 0.2 4
解析
【分析】
要解决此题，需先分析开关S在不同接点时的电路组成：当S接1时，电路为$\mathrm{L}_1$的简单电路，电压表测电源电压，电流表测电路电流；当S转到2时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，电流表测串联电路的电流。结合图乙的U-I图像，提取对应状态的电压、电流数据，再利用串联电路的规律求解。
【解析】
1. 连接方式判断：开关S接2时，电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$是串联。
2. 电路电流确定：当S接1时，电路只有$\mathrm{L}_1$，电压表测电源电压，对应图乙中点1，此时电源电压$U=6\mathrm{V}$；当S转到2时，两灯串联，串联电路电流处处相等，对应图乙中点2，电流为$0.2\mathrm{A}$，即电路中的电流是$0.2\mathrm{A}$。
3. $\mathrm{L}_2$两端电压计算：串联电路总电压等于各用电器两端电压之和，此时$\mathrm{L}_1$两端电压$U_1=2\mathrm{V}$，所以$\mathrm{L}_2$两端电压$U_2=U-U_1=6\mathrm{V}-2\mathrm{V}=4\mathrm{V}$。
【答案】
串；0.2；4
【知识点】
串联电路；U-I图像；电压电流规律
【点评】
本题结合电路结构变化和U-I图像，考查串联电路的基本规律，关键是明确开关在不同位置的电路状态，从图像中提取有效数据，属于中等难度的电路分析题。
【难度系数】
0.5
要解决此题，需先分析开关S在不同接点时的电路组成：当S接1时，电路为$\mathrm{L}_1$的简单电路，电压表测电源电压，电流表测电路电流；当S转到2时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，电流表测串联电路的电流。结合图乙的U-I图像，提取对应状态的电压、电流数据，再利用串联电路的规律求解。
【解析】
1. 连接方式判断：开关S接2时，电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$是串联。
2. 电路电流确定：当S接1时，电路只有$\mathrm{L}_1$，电压表测电源电压，对应图乙中点1，此时电源电压$U=6\mathrm{V}$；当S转到2时，两灯串联，串联电路电流处处相等，对应图乙中点2，电流为$0.2\mathrm{A}$，即电路中的电流是$0.2\mathrm{A}$。
3. $\mathrm{L}_2$两端电压计算：串联电路总电压等于各用电器两端电压之和，此时$\mathrm{L}_1$两端电压$U_1=2\mathrm{V}$，所以$\mathrm{L}_2$两端电压$U_2=U-U_1=6\mathrm{V}-2\mathrm{V}=4\mathrm{V}$。
【答案】
串；0.2；4
【知识点】
串联电路；U-I图像；电压电流规律
【点评】
本题结合电路结构变化和U-I图像，考查串联电路的基本规律，关键是明确开关在不同位置的电路状态，从图像中提取有效数据，属于中等难度的电路分析题。
【难度系数】
0.5
11.（广东）探究串联电路中电压的规律。

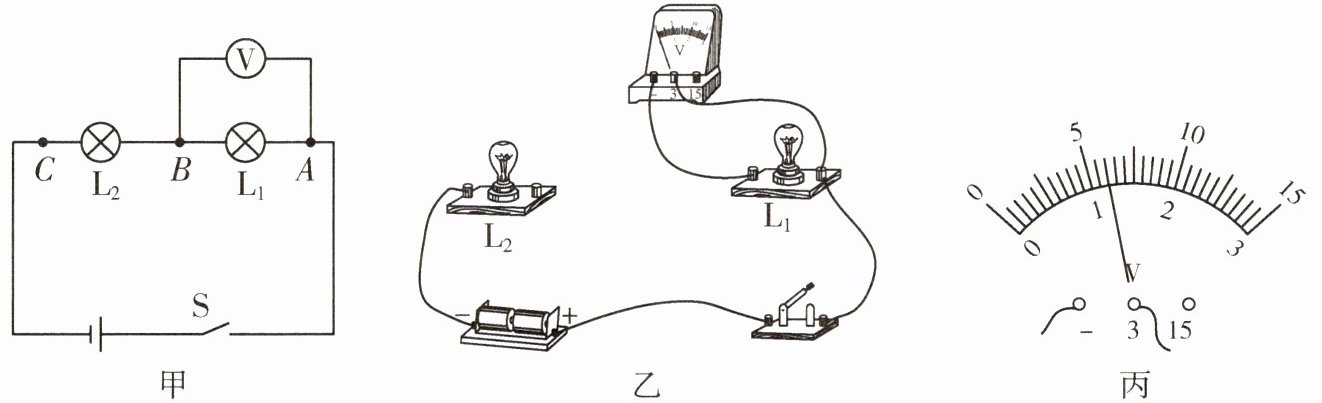

（1）根据如图甲所示的电路图，用笔画线表示导线将图乙所示电路连接完整。
（2）连接电路时，开关应处于
（3）用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$。其中第1次测$U_{AB}$时，电压表的示数如图丙所示，示数为
|实验次数|电压$U_{AB}/\mathrm{V}$|电压$U_{BC}/\mathrm{V}$|电压$U_{AC}/\mathrm{V}$|
| ---- | ---- | ---- | ---- |
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端的电压
②为使结论更具普遍性，小明将灯泡换成其他类型的用电器并多次实验。此外，还可以
（1）根据如图甲所示的电路图，用笔画线表示导线将图乙所示电路连接完整。
（2）连接电路时，开关应处于
断开
状态；正确连接电路后，闭合开关，若灯$\mathrm{L}_2$断路，则$\mathrm{L}_1$两端无
（填“有”或“无”）电压。（3）用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$。其中第1次测$U_{AB}$时，电压表的示数如图丙所示，示数为
1.2
V。接着更换不同规格的灯泡并多次实验，数据记录见表格。|实验次数|电压$U_{AB}/\mathrm{V}$|电压$U_{BC}/\mathrm{V}$|电压$U_{AC}/\mathrm{V}$|
| ---- | ---- | ---- | ---- |
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端的电压
之和
。②为使结论更具普遍性，小明将灯泡换成其他类型的用电器并多次实验。此外，还可以
更换电压不同的电源多次实验(合理即可)
。答案
(1)
(2)断开 无
(3)1.2
①之和
②更换电压不同的电源多次实验(合理即可)
解析
【分析】
本题围绕“探究串联电路中电压的规律”实验展开，分三小问逐步分析：
1. 第(1)问是电路连接，需明确电压表使用规则：并联在被测电路两端，电流从正接线柱流入、负接线柱流出，结合实验目的完成导线连接；
2. 第(2)问考查电路安全操作和断路故障分析：连接电路时开关断开是为保护电路；L₂断路时电路无电流，L₁两端无电位差，故无电压；
3. 第(3)问考查电压表读数、实验结论归纳及实验普遍性改进：先确定电压表量程和分度值读数，再分析数据得出串联电压规律，最后明确多次实验使结论普遍的方法。
【解析】
(1) 连接电路时，电压表需并联在待测电路两端，本实验测L₁两端电压，因此将电压表并联在L₁两端，正负接线柱按电流方向连接，连接后的电路如图所示：；
(2) 连接电路时，为防止短路损坏元件，开关应处于断开状态；当L₂断路时，整个电路为断路，电路中无电流，L₁两端无电位差，因此L₁两端无电压；
(3) 电压表选用0~3V量程，分度值0.1V，示数为1.2V；
① 分析表格数据：U_AC=U_AB+U_BC，得出结论：串联电路两端总电压等于各部分电路两端电压之和；
② 为使结论更具普遍性，除更换不同用电器外，还可以更换电压不同的电源多次实验（合理即可）。
【答案】
(2) 断开；无
(3) 1.2；①之和；②更换电压不同的电源多次实验（合理即可）
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题是电学基础实验题，综合考查电路连接、电压表读数、实验结论归纳及实验设计，注重基础知识点和实验探究能力的考查，难度适中。
【难度系数】
0.6
本题围绕“探究串联电路中电压的规律”实验展开，分三小问逐步分析：
1. 第(1)问是电路连接，需明确电压表使用规则：并联在被测电路两端，电流从正接线柱流入、负接线柱流出，结合实验目的完成导线连接；
2. 第(2)问考查电路安全操作和断路故障分析：连接电路时开关断开是为保护电路；L₂断路时电路无电流，L₁两端无电位差，故无电压；
3. 第(3)问考查电压表读数、实验结论归纳及实验普遍性改进：先确定电压表量程和分度值读数，再分析数据得出串联电压规律，最后明确多次实验使结论普遍的方法。
【解析】
(1) 连接电路时，电压表需并联在待测电路两端，本实验测L₁两端电压，因此将电压表并联在L₁两端，正负接线柱按电流方向连接，连接后的电路如图所示：
；(2) 连接电路时，为防止短路损坏元件，开关应处于断开状态；当L₂断路时，整个电路为断路，电路中无电流，L₁两端无电位差，因此L₁两端无电压；
(3) 电压表选用0~3V量程，分度值0.1V，示数为1.2V；
① 分析表格数据：U_AC=U_AB+U_BC，得出结论：串联电路两端总电压等于各部分电路两端电压之和；
② 为使结论更具普遍性，除更换不同用电器外，还可以更换电压不同的电源多次实验（合理即可）。
【答案】
(2) 断开；无
(3) 1.2；①之和；②更换电压不同的电源多次实验（合理即可）
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题是电学基础实验题，综合考查电路连接、电压表读数、实验结论归纳及实验设计，注重基础知识点和实验探究能力的考查，难度适中。
【难度系数】
0.6
