2025年知识与能力训练九年级物理全一册人教版A版第99页答案

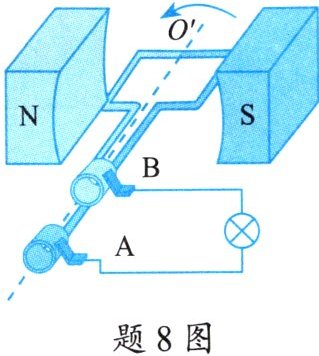

8. 如题8图所示为发电机的工作原理图,下列有关说法正确的是(
B
)。

A.当发电机工作时,电流始终从电刷 A 流向电刷 B
B.当线圈不动,磁极转动时,也会有感应电流产生
C.该过程中电能转化为机械能
D.发电机线圈每转过一圈,电流的方向改变一次

答案

B

解析

发电机是利用电磁感应原理工作的。
选项A：发电机工作时，电流方向是周期性变化的，并非始终从电刷A流向电刷B，该选项错误。
选项B：当线圈不动，磁极转动时，相当于线圈相对于磁极做切割磁感线运动，也会有感应电流产生，该选项正确。
选项C：发电机是将机械能转化为电能，而不是电能转化为机械能，该选项错误。
选项D：发电机线圈每转过平衡位置，电流方向改变一次，每转过一圈，电流方向改变两次，该选项错误。

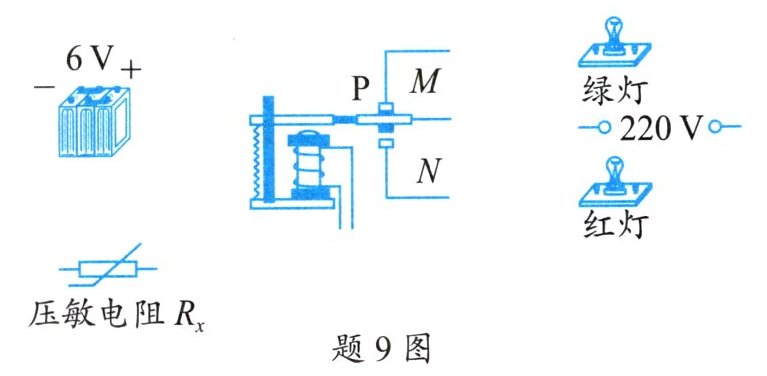

9. (7分)为保证桥梁以及过桥车辆的安全,工作人员在桥的入口处安装了“超载检测报警系统”。检测时,当车辆总质量小于限定值时,绿灯亮、红灯灭,表示可以通行；当车辆总质量大于或等于限定值时,红灯亮、绿灯灭,表示禁止通行。题9图中压敏电阻的阻值随着压力增大而减小。请用笔画线代替导线完成电路连接。

答案

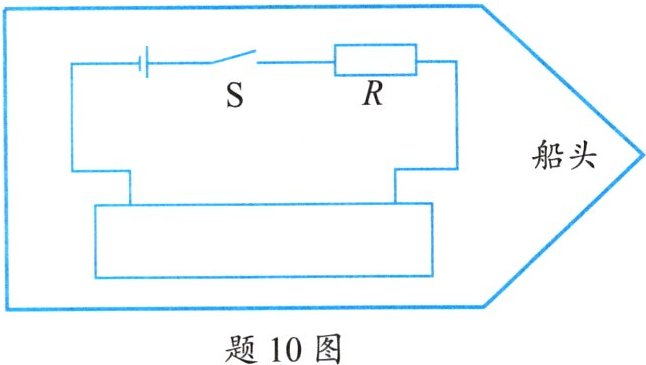

10. (8 分)小明自制了一个带有电磁铁的木船模型,将它放入水中漂浮,闭合开关后,船头最终指向北方,如题 10 图所示。请在图上标出电磁铁的 N、S 极并画出螺线管上的绕线。

答案



11. 通电螺线管外部的磁场是怎样分布的？我们通过以下实验来进行探究：
(1)在硬纸板上放置一个螺线管,周围均匀地撒满铁屑,给螺线管通电后,铁屑被
磁化

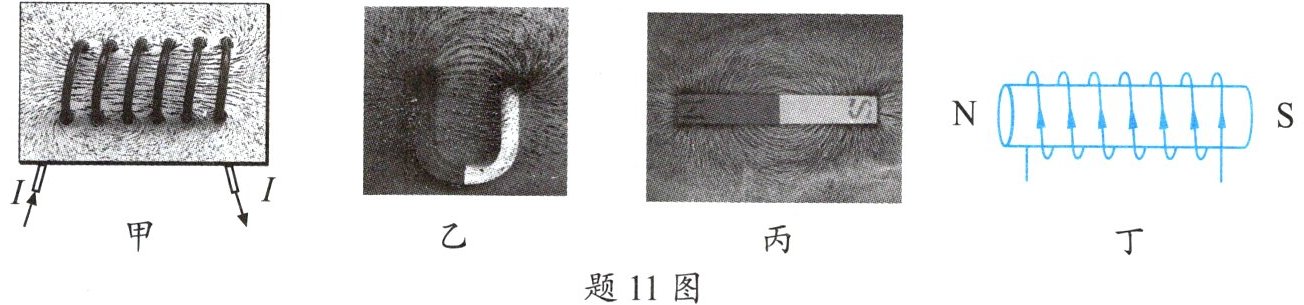

。轻敲纸板,观察铁屑的排列情况如题11图甲所示,题11图乙和题11图丙分别是蹄形磁体和条形磁体的磁场分布情况,对比分析可知通电螺线管外部的磁场分布与
条形
磁体的相似。

(2)我们要判断通电螺线管外部的磁场方向,须借助
小磁针
。
(3)根据前面的实验结果,把通电螺线管看成一个磁体,它的两极如题11图丁所示。为了进一步探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系,下一步要做的是
改变电流方向
。

答案

磁化
条形
小磁针
改变电流方向

解析

(1)通电螺线管周围存在磁场，铁钴镍等物质是能够被磁化的，所以把铁屑撒在通电螺线管周围，铁屑会被磁化。
对比甲、乙、丙三图可以看出，通电螺线管外部的磁场与条形磁体的磁场相似。
(2)规定小磁针静止时$N$极所指方向为该点的磁场方向，要判断通电螺线管外部的磁场方向，须借助小磁针。
(3)要探究通电螺线管的极性与环绕螺线管的电流方向之间的关系，应改变电流的方向，观察通电螺线管的极性是否发生改变。
