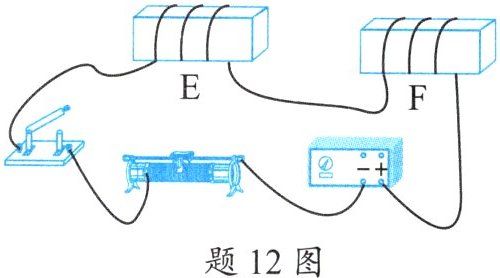

12. 学习了电磁感应现象后,小雨同学还想进一步探究“感应电流的大小与哪些因素有关”。他使用的装置如题 12 图所示：铁块 E、F 上绕有导线并与开关、滑动变阻器、电源组成电路。线框 abcd 与灵敏电流计 G 相连。(线框 abcd 在铁块 E、F 上方,实验过程中线框不扭转。)


小雨做出了如下猜想：
A. 感应电流的大小与磁场的强弱有关；
B. 感应电流的大小与导体切割磁感线的速度有关。
(1)小雨探究猜想A的设计思路如下：改变电磁铁的,保持线框沿竖直向下穿过电磁铁磁场的速度相等,观察并记录每次实验中灵敏电流计G指针偏转的格数。
(2)按照小雨的设计思路探究猜想A,实验时在操作上存在的困难是。
(3)要探究猜想B,实验时应保持电磁铁不变,改变线框切割磁感线的速度并进行多次实验,分别记下每次实验中灵敏电流计G指针偏转的格数。实验数据记录如题12表所示。
(4)分析题12表中数据可得出的结论是：其他条件都相同时,,闭合电路中产生的感应电流越大。
(5)实验中用电磁铁代替永磁体的好处是。

磁性强弱
难以控制每次移动线框的速度相等
磁场强弱
导体切割磁感线
的速度越大
易于改变磁体的磁性强弱

(1)探究感应电流大小与磁场强弱的关系，需改变电磁铁的磁性强弱，通过滑动变阻器调节电流实现。
(2)手动控制线框运动时，难以精确保持每次切割磁感线的速度相等。
(3)探究与切割速度的关系，需保持电磁铁磁性强弱不变，应用控制变量法。
(4)由实验数据可知，速度越大，电流计指针偏转角越大，即感应电流越大。
(5)电磁铁可通过调节电流方便改变磁场强弱，优于永磁体。
