教材图片
对应物理知识

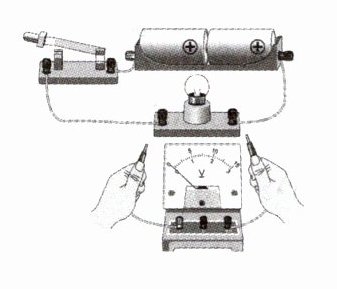

用电压表测电压时，必须将电压表和被测用电器①
干电池向外供电时，把化学能转化为③

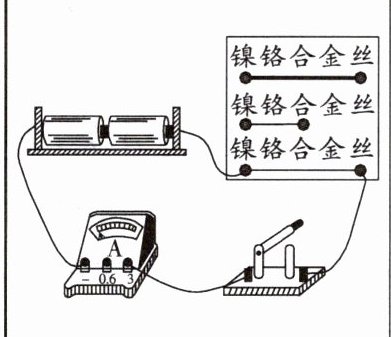

实验表明，导体的电阻跟导体的长度有关，材料、横截面积相同的导体，长度越长，电阻⑥
将铅笔芯一端的夹子固定，移动另一端的夹子，会发现随着夹子在铅笔芯上移动，小灯泡的亮度会发生连续变化。接入电路中的铅笔芯越短，其电阻⑧

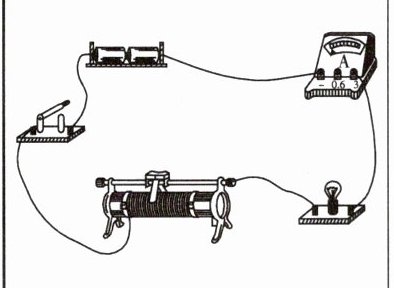

闭合开关，小灯泡发光，当滑片向右移动时，滑动变阻器连入电路中电阻丝的长度变⑩
对应物理知识
用电压表测电压时，必须将电压表和被测用电器①
并联
，在预先不知道被测电压的大小时，应选择较大的测量范围进行②试触
干电池向外供电时，把化学能转化为③
电
能；一节新干电池的电压为④1.5
V，串联电池组的电压⑤等于
每节电池电压之和实验表明，导体的电阻跟导体的长度有关，材料、横截面积相同的导体，长度越长，电阻⑥
越大
。实验还表明，导体的电阻还跟它的横截面积有关，材料、长度相同的导体，横截面积越小，电阻⑦越大
将铅笔芯一端的夹子固定，移动另一端的夹子，会发现随着夹子在铅笔芯上移动，小灯泡的亮度会发生连续变化。接入电路中的铅笔芯越短，其电阻⑧
越小
，小灯泡⑨越亮
闭合开关，小灯泡发光，当滑片向右移动时，滑动变阻器连入电路中电阻丝的长度变⑩
长
，其电阻变⑪大
，电路中的电流变⑫小
，则电流表的示数变小，小灯泡变⑬暗
答案
①并联 ②试触 ③电 ④1.5 ⑤等于 ⑥越大 ⑦越大 ⑧越小 ⑨越亮 ⑩长 ⑪大 ⑫小 ⑬暗
解析
【分析】
本题考查初中电学基础知识点，需结合各知识点的定义和规律逐一分析：
1. 电压表的使用规则：电压表必须并联在被测用电器两端，避免短路；未知被测电压时，需先选大量程试触，防止电压表超量程损坏。
2. 干电池的能量转化与参数：干电池供电时，内部化学能转化为电能；一节新干电池电压为1.5V；串联电池组的总电压等于各节电池电压之和。
3. 电阻的影响因素：导体电阻与材料、长度、横截面积有关，材料和横截面积相同时，长度越长电阻越大；材料和长度相同时，横截面积越小电阻越大。
4. 铅笔芯的导电特性：铅笔芯是导体，接入电路的长度越短，电阻越小，电路电流越大，小灯泡越亮。
5. 滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，滑片移动时，接入长度越长，电阻越大，电路电流越小，小灯泡越暗。
【解析】
1. 电压表使用：根据电压表的使用要求，需并联在被测用电器两端，故①填并联；未知电压时，选择大量程进行试触，故②填试触。
2. 干电池相关：干电池供电时将化学能转化为电能，故③填电；一节新干电池的电压为1.5V，故④填1.5；根据串联电路电压规律，串联电池组的电压等于每节电池电压之和，故⑤填等于。
3. 电阻的影响因素：材料、横截面积相同的导体，长度越长，电阻越大，故⑥填越大；材料、长度相同的导体，横截面积越小，电阻越大，故⑦填越大。
4. 铅笔芯接入电路：接入的铅笔芯越短，电阻越小，故⑧填越小；电阻越小，电路电流越大，小灯泡越亮，故⑨填越亮。
5. 滑动变阻器：滑片向右移动时，滑动变阻器连入电路的电阻丝长度变长，故⑩填长；电阻变大，故⑪填大；电路电流变小，故⑫填小；小灯泡变暗，故⑬填暗。
【答案】
①并联 ②试触 ③电 ④1.5 ⑤等于 ⑥越大 ⑦越大 ⑧越小 ⑨越亮 ⑩长 ⑪大 ⑫小 ⑬暗
【知识点】
电压表的使用、电阻的影响因素、滑动变阻器的原理
【点评】
本题围绕初中电学核心基础知识点命题，涵盖电压表使用、电阻影响因素、滑动变阻器原理等内容，均为课本重点识记与理解类知识，无复杂陷阱，侧重基础应用。
【难度系数】
0.7
本题考查初中电学基础知识点，需结合各知识点的定义和规律逐一分析：
1. 电压表的使用规则：电压表必须并联在被测用电器两端，避免短路；未知被测电压时，需先选大量程试触，防止电压表超量程损坏。
2. 干电池的能量转化与参数：干电池供电时，内部化学能转化为电能；一节新干电池电压为1.5V；串联电池组的总电压等于各节电池电压之和。
3. 电阻的影响因素：导体电阻与材料、长度、横截面积有关，材料和横截面积相同时，长度越长电阻越大；材料和长度相同时，横截面积越小电阻越大。
4. 铅笔芯的导电特性：铅笔芯是导体，接入电路的长度越短，电阻越小，电路电流越大，小灯泡越亮。
5. 滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，滑片移动时，接入长度越长，电阻越大，电路电流越小，小灯泡越暗。
【解析】
1. 电压表使用：根据电压表的使用要求，需并联在被测用电器两端，故①填并联；未知电压时，选择大量程进行试触，故②填试触。
2. 干电池相关：干电池供电时将化学能转化为电能，故③填电；一节新干电池的电压为1.5V，故④填1.5；根据串联电路电压规律，串联电池组的电压等于每节电池电压之和，故⑤填等于。
3. 电阻的影响因素：材料、横截面积相同的导体，长度越长，电阻越大，故⑥填越大；材料、长度相同的导体，横截面积越小，电阻越大，故⑦填越大。
4. 铅笔芯接入电路：接入的铅笔芯越短，电阻越小，故⑧填越小；电阻越小，电路电流越大，小灯泡越亮，故⑨填越亮。
5. 滑动变阻器：滑片向右移动时，滑动变阻器连入电路的电阻丝长度变长，故⑩填长；电阻变大，故⑪填大；电路电流变小，故⑫填小；小灯泡变暗，故⑬填暗。
【答案】
①并联 ②试触 ③电 ④1.5 ⑤等于 ⑥越大 ⑦越大 ⑧越小 ⑨越亮 ⑩长 ⑪大 ⑫小 ⑬暗
【知识点】
电压表的使用、电阻的影响因素、滑动变阻器的原理
【点评】
本题围绕初中电学核心基础知识点命题，涵盖电压表使用、电阻影响因素、滑动变阻器原理等内容，均为课本重点识记与理解类知识，无复杂陷阱，侧重基础应用。
【难度系数】
0.7
【例1】如下图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，则L₁两端的电压为（
A.2 V
B.4 V
C.6 V
D.10 V
【解题点拨】由于电压表的两个接线柱接在灯L₁与电源两端，因此部分学生会认为电压表测量的是L₁两端的电压或L₁与电源两端的总电压；其实分析电流的流经路径可知，电压表是并联在灯L₂两端的，测量的是L₂两端的电压。
A
）A.2 V
B.4 V
C.6 V
D.10 V
【解题点拨】由于电压表的两个接线柱接在灯L₁与电源两端，因此部分学生会认为电压表测量的是L₁两端的电压或L₁与电源两端的总电压；其实分析电流的流经路径可知，电压表是并联在灯L₂两端的，测量的是L₂两端的电压。
答案
A
解析
【分析】首先明确电路中L₁与L₂为串联连接，电源电压是电路总电压。判断电压表测量对象时，需看电压表并联的用电器：电压表的两个接线柱分别接在L₂的两端，因此测量的是L₂两端的电压。再根据串联电路的电压规律，总电压等于各用电器两端电压之和，即可计算出L₁两端的电压。
【解析】解：由电路图可知，L₁与L₂串联，电源电压U=6V；电压表并联在L₂两端，测量L₂两端的电压，即U₂=4V。根据串联电路的电压特点：总电压等于各串联用电器两端电压之和，可得L₁两端的电压U₁=U - U₂=6V - 4V=2V。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律和电压表测量对象的判断，核心是正确分析电压表的并联位置，属于基础电路应用题目，难度较低。
【难度系数】0.7
【解析】解：由电路图可知，L₁与L₂串联，电源电压U=6V；电压表并联在L₂两端，测量L₂两端的电压，即U₂=4V。根据串联电路的电压特点：总电压等于各串联用电器两端电压之和，可得L₁两端的电压U₁=U - U₂=6V - 4V=2V。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律和电压表测量对象的判断，核心是正确分析电压表的并联位置，属于基础电路应用题目，难度较低。
【难度系数】0.7

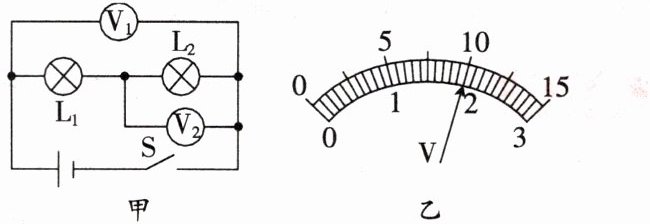

【例2】图甲所示的电路中，当闭合开关S后，两个电压表指针的偏转情况均如图乙所示，则灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为（
A.8 V、2 V
B.10 V、2 V
C.2 V、8 V
D.2 V、10 V
【解题点拨】图甲中电压表$\mathrm{V}_1$测总电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压。电压表$\mathrm{V}_1$的示数应大于$\mathrm{V}_2$的示数，因为两个电压表指针所指位置相同，所以电压表$\mathrm{V}_1$选用的是大的测量范围，电压表$\mathrm{V}_2$选用的是小的测量范围，由此可分别读出两个电压表的示数，再根据串联电路电压的关系即可求出$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压。
A
）A.8 V、2 V
B.10 V、2 V
C.2 V、8 V
D.2 V、10 V
【解题点拨】图甲中电压表$\mathrm{V}_1$测总电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压。电压表$\mathrm{V}_1$的示数应大于$\mathrm{V}_2$的示数，因为两个电压表指针所指位置相同，所以电压表$\mathrm{V}_1$选用的是大的测量范围，电压表$\mathrm{V}_2$选用的是小的测量范围，由此可分别读出两个电压表的示数，再根据串联电路电压的关系即可求出$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压。
答案
A
解析
【分析】首先分析电路连接：图甲中，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源总电压（即$\mathrm{L}_1$和$\mathrm{L}_2$的总电压），电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压。根据串联电路电压规律，总电压等于各部分电路电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。由于两电压表指针偏转角度相同，说明它们选用的量程不同：大量程（0~15V）的读数是小量程（0~3V）读数的5倍，据此判断量程并读取示数，再计算$\mathrm{L}_1$两端的电压。
【解析】1. 确定电路与测量对象：$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测总电压$U$，$\mathrm{V}_2$测$\mathrm{L}_2$电压$U_2$；
2. 判断电压表量程：因总电压$U＞U_2$，且两表指针偏转角度相同，故$\mathrm{V}_1$选用0~15V量程，分度值为0.5V；$\mathrm{V}_2$选用0~3V量程，分度值为0.1V；
3. 读取电压表示数：$\mathrm{V}_2$的示数$U_2=2\mathrm{V}$，$\mathrm{V}_1$的示数$U=10\mathrm{V}$（指针位置对应0~15V量程的10V，是$\mathrm{V}_2$示数的5倍，符合量程倍数关系）；
4. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律$U=U_1+U_2$，得$\mathrm{L}_1$两端电压$U_1=U-U_2=10\mathrm{V}-2\mathrm{V}=8\mathrm{V}$；
因此$\mathrm{L}_1$两端电压为8V，$\mathrm{L}_2$两端电压为2V，对应选项A。
【答案】A
【知识点】串联电路电压规律、电压表读数
【点评】本题结合串联电路电压规律考查电压表的读数，核心是根据指针偏转相同判断量程，利用大量程与小量程的5倍关系读数，再通过串联电压差计算，是电学基础题，需掌握电压表量程的选择与读数方法。
【难度系数】0.5
【解析】1. 确定电路与测量对象：$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测总电压$U$，$\mathrm{V}_2$测$\mathrm{L}_2$电压$U_2$；
2. 判断电压表量程：因总电压$U＞U_2$，且两表指针偏转角度相同，故$\mathrm{V}_1$选用0~15V量程，分度值为0.5V；$\mathrm{V}_2$选用0~3V量程，分度值为0.1V；
3. 读取电压表示数：$\mathrm{V}_2$的示数$U_2=2\mathrm{V}$，$\mathrm{V}_1$的示数$U=10\mathrm{V}$（指针位置对应0~15V量程的10V，是$\mathrm{V}_2$示数的5倍，符合量程倍数关系）；
4. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律$U=U_1+U_2$，得$\mathrm{L}_1$两端电压$U_1=U-U_2=10\mathrm{V}-2\mathrm{V}=8\mathrm{V}$；
因此$\mathrm{L}_1$两端电压为8V，$\mathrm{L}_2$两端电压为2V，对应选项A。
【答案】A
【知识点】串联电路电压规律、电压表读数
【点评】本题结合串联电路电压规律考查电压表的读数，核心是根据指针偏转相同判断量程，利用大量程与小量程的5倍关系读数，再通过串联电压差计算，是电学基础题，需掌握电压表量程的选择与读数方法。
【难度系数】0.5
